Провод прогревочный
Провод прогревочныйотносится к нагревательной группе. Имеет, как правило, медную или стальную жилку. Обладает двухслойной изоляцией. Применяется для подогрева при монтаже бытовых, промышленных объектов. Также в процессе работы с аппаратурой на открытых площадках, в производственных зданиях с напряжением до 250 В. Заказать
Классификация по схеме тепловыделения
Греющий кабель подразделяют на несколько типов: изделия со специальной минеральной изоляцией, саморегулирующийся элемент и уникальные резистивные конструкции.
Резистивные варианты кабелей
-Линейные и зональные сегодня могут быть резистивные варианты кабеля. Первые выделяют тепло по принципу эффекта Джоуля-Ленца. Подобный нагревательный элемент может состоять из одной внутренней жилки, из двух или большего количества нагревательных жил. При этом жилы могут быть в кабеле различной формы — линейной и спиральной. Резка такого материала недопустима. Длина каждой отдельной секции может доходить в отдельных случаях до 300 и более метров.
Второй тип кабеля действует на таком же принципе, что и первый, однако имеет свои конструктивные особенности. Резистивный зональный кабель имеет в своем составе две проводящие ток жилки, расположенные параллельно друг другу и изолированные друг от друга. Поверху этих жил проходит тонкая спираль, выполняемая из специальной проволоки. В изоляции жилок кабеля имеются своего рода «окошки», сдвинутые относительно одно другого на нужном расстоянии. Следовательно, такой вид греющего кабеля состоит из определенных секций, поэтому в отличие от предыдущего варианта его можно делить, то есть резать кабели с минеральной изоляцией.
В своем составе подобный тип материала имеет проводящую ток жилу, выполненную обычно из меди или же из определенного сплава. Минеральная изоляция в данном случае – элемент из оксида магния, который обладает отличными физическими свойствами. Такая изоляция обеспечивает бесперебойную работу и отменное качество функционирования всей системы в разных температурных режимах.
Конструкция подобного кабеля наделена рядом достоинств, среди которых: герметичность, повышенные механические свойства, не реагирование на ультрафиолет, стойкость при монтаже в различных условиях, хорошая защита от электромагнитного влияния и небольшой коэффициент линейного расширения. Такие кабели помимо всего прочего имеют долгий срок службы и высокую мощность на один погонный метр.
Саморегулирующиеся кабели с полимерной матрицей
Такой материал (нагревательный элемент) так же, как и предыдущий тип имеет две параллельные жилы, однако эти жилы в данном случае не находятся в изолирующем покрытии. Таким образом, внутренние жилки кабеля либо заключены в полимерную проводящую матрицу или же соединены между собой при помощи специальных, выполненных из полимера проводящих нитей.
Тепло, выделяемое саморегулирующими кабелями, меняется в зависимости от той температуры, в которой он используется. Даже при самом незначительном увеличении температуры, сопротивление полимера тут же увеличивается, а выделение материалом тепла при этом понижается. Такой эффект и позволяет называться материалу саморегулирующим. Такие действия, стоит заметить, препятствуют перегоранию или сильному перегреванию самого кабеля. Саморегулирующийся кабель с полимерной матрицей можно нарезать кусками нужной длины.
Для каких целей пригодится саморегулирующий греющий кабель для водопровода и принцип его действия
Нагревательный кабель для водопровода – это особый вид провода, способного менять свою температуру, ориентируясь на окружающий его тепловой режим. Чем холоднее становится труба, тем сильнее нагревается провод.
Где применяют систему
Согревающие саморегулируемые кабели для водопровода применяют при монтаже кровли, полов, карнизов, водопровода и канализации. Существует три сферы применения этого устройства:
- в индивидуальном жилищном строительстве для обогрева инженерных сетей;
- в коммерческом секторе для согревания труб и систем тушения пожара;
- на промышленных предприятиях, работающих в суровых климатических условиях.
В продаже можно найти готовые комплекты для обогрева труб

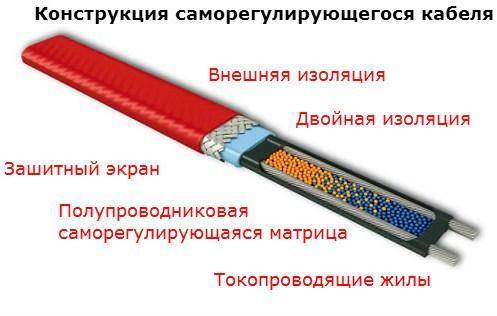

Как устроен прибор
Конструкция кабеля:
- жилы из меди, осуществляющие напряжение во всей протяжённости устройства;
- матрица обогрева, регулирующая температуру и нагревающая кабель;
- несколько слоев изолятора;
- металлический экран, предохраняющий провод от случайного нарушения целостности и помех. На этот экран подводится заземление;
- защитный наружный слой.
Структура обогревателя
Многослойная структура провода не восприимчива к внешнему воздействию и имеет продолжительный период эксплуатации.
Работа саморегулирующегося нагревательного кабеля похожа на действие резистивной проводки. Чем больше нагревается проводник, тем сильнее увеличивается сопротивление и наоборот, с понижением силы электротока снижается мощность.
Матрица в сердцевине прибора регулирует проводимость устройства.
Так происходит саморегуляция устройства в зависимости от температуры окружающей среды
Плюсы и минусы устройства
Как любой прибор, греющий провод имеет свои преимущества и недостатки. О первых следует знать, а со вторыми бороться с помощью грамотной установки и правильной эксплуатации:
| Плюсы | Описание |
| Равномерный прогрев | Кабель нагревается по всей протяженности, прогрев равномерный и постепенный. |
| Надежность | Элементы системы устойчивы к внезапным перепадам напряжения в сети. Несколько степеней защиты предотвращают перегрев даже при нахлёсте. |
| Экономичность | Расход электроэнергии для такой системы сравнительно невысок, к тому же экономия достигается за счет саморегулировки. |
| Отсутствие ограничений по длине | Обогреватель эффективно работает вне зависимости от протяжённости. |
| Отсутствие необходимости в обслуживании | Устройство автономно и практически не требует ухода, кроме случаев механического повреждения. |
| Простота монтажа | Установить шнур внутри или снаружи трубы можно собственными силами, не привлекая наёмных специалистов. |
| Минусы | Описание |
| Стоимость | Действительно, расценки на подобные устройства высоки, но стоит сравнить эти расходы с возможной заменой всех коммуникаций после их повреждения и сделать правильный вывод. |
| Необходимость закупки дополнительных материалов | Для монтажа необходимо докупать изоляционные муфты, переходники и сальники. |
Потратив однажды средства на установку обогревателя, вы навсегда перестанете испытывать беспокойство при падении температуры за окном
Способы монтажа нагревательных кабелей
Основных вариантов размещения есть нагревательного кабеля существует четыре, но наиболее часто применяются первые два:
- продольная укладка одного кабеля;
- закрепление кабеля спиралью вокруг газопровода;
- размещение нескольких нагревательных проводов вдоль трубы;
- установка волнистым контуром.
Кабель обычно проводят по нижней части трубы на уровне 4-го или 8-го часа, если представить, что ее поперечный срез — это круглый циферблат механических часов. В местах стыка — приподнимают на 60°
Это в каком-то смысле мера предосторожности: разместить греющий кабель вдали от крепежной скобы
Есть отдельные способы прокладки в разных узлах системы. Рядом с вентилем жилу сгибают, укладывают ниже подвижной части и закрепляют стекловолоконной лентой. При волнистом или спиральном креплении шаг витка делают больше там, где есть поворот в какую-либо сторону. К примеру, на коленных соединениях.
При установке греющего кабеля возле узлов и соединений самое важное — оставить удобный доступ ко всем элементам управления
Суть монтажа предельно проста. Требуется лишь подобрать траекторию для кабеля и закрепить его сверху алюминиевой лентой. Первым делом провод фиксируют ее фрагментами. После — прижимают к трубе до плотного контакта. Большие усилия прикладывать не стоит, хватит минимального натяжения, тем более что кабель обладает способностью излишне растягиваться.
В дальнейшем понадобится фиксация лентой по всей длине кабеля:
- для улучшения теплоотвода;
- для прочности;
- чтобы избежать контакта с теплоизоляцией.
Алюминиевую ленту или же фольгу применяют для обработки труб из пластика. Так избегают чрезмерного прогрева пластмассы и добиваются более равномерного распределения тепла по всей площади и длине газопровода. Из какого бы материала ни была сделана труба, на ней устанавливают муфту и скрепляют подводящий холодный конец и нагревательный провод.
Там же, на газопроводе, размещают и датчик терморегулятора — в идеале ровно посередине между проложенными линиями. В дальнейшем понадобится утепление участка, после чего работу можно считать законченной.
Продольная установка греющего кабеля
Технически — это более простой способ. В то же время не стоит ожидать такого же эффекта, как при спиральном монтаже, когда газопровод покрывают «сеткой» из закрученного кабеля. Фиксацию выполняют параллельно трубе ближе к низу. Правила безопасности не запрещают более высокую прокладку, однако вероятность повреждений сверху по определению будет выше.
Прямолинейный монтаж греющего кабеля часто применяют для газовых, а также — водопроводных трубопроводов, канализационных и дренажных труб
Схема распределения греющих кабелей на газовой трубе прямо зависит от их количества. Одну линию прокладывают внизу соответственно 4 часу, если опять-таки представить циферблат вместо среза. Добавление второй будет означать размещение на том же уровне, но с другой стороны.
В варианте с тремя ветками их выставляют в воображаемый треугольник на нижней половине трубы, причем он должен смотреть немного вправо или влево. Из четырех кабелей уже делают правильный квадратный рисунок, и тогда два провода окажутся сверху.
Фиксация спиралью вокруг трубы
Методу отдают предпочтение в северных регионах. Вероятность замерзания влаги в газовых трубах там намного выше, поэтому площадь соприкосновения увеличивают. Зона контакта при спиральном методе покрывает трубу под разными углами, по принципу, схожему на волнистую прокладку, но еще эффективнее.
Для спирального монтажа выпускают длинные кабели. Так производители предоставляют опцию для подбора шага между витками. На практике интервал порой доводят до 5 см и меньше. Кабель тогда превысит длину самого трубопровода примерно в 2 раза.
У спирального способа монтажа больше преимуществ: в сложных ситуациях и при крайних температурах предпочтение отдают именно ему
В некоторых местах укладка кабеля оказывается затруднительной. Выходом из ситуации станет именно винтообразный монтаж, но по отличающейся технологии. Жилу сначала наматывают с запасом, а потом затягивают со сменой направления петель.
Наружные системы обогрева канализационных труб
Способы наружного обогрева
Наружный подогрев канализационных труб бывает пленочным и кабельным.
Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:
- тепло распространяется равномерно по всей площади трубы;
- система имеет малую мощность, позволяющую экономить средства при эксплуатации.
Пленочный обогрев для труб
Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.
Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.
Электрический нагревательный кабель выпускается различных видов:
- Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.
Схема саморегулирующегося кабеля
- Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.
Схема резистивного кабеля
- Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.
Схема зонального кабеля
Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.
Монтаж нагревательного кабеля снаружи труб
При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:
- Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
- Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
- При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
- Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.
Принцип установки кабеля снаружи трубы
Крепление греющего кабеля на канализационных трубах
Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.
Принцип крепежа нагревательного кабеля
При выборе крепежа берут во внимание следующие рекомендации:
- преимущественным средством крепления является клейка лента;
- при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
- если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
- при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
- если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.
Конструкцию лучше дополнительно утеплить снаружи
Важные характеристики для выбора
Если планируется монтажные работы проводить самостоятельно, своими руками тогда следует выбирать более простые способы укладки греющего кабеля для водопровода. Критерии выбора следующие.
- Назначение водопровода. Для обогрева водопровода с питьевой водой нужно купить кабель, упакованный в пищевую оболочку. Обычно в характеристике производители указывают маркировку.
- Тип кабеля и размеры системы. Перед походом в магазин нужно измерить длину магистрали, необходимую для обогрева. Определиться с типом установки.
- Мощность греющего кабеля. Для установки кабеля, обогревающего коммуникации, важна мощность. Если труба диаметром 32мм, то потребуется кабель мощностью 9-16Вт.
- Стоимость материала. Для греющей системы цена – немаловажный фактор. Не рекомендуется покупать дешевый кабель. Вряд ли он будет хорошего качества.
- Срок эксплуатации. Просроченная греющая система не сможет работать на полную мощность. При покупке кабеля следует проверить документы и срок службы материала.
При самостоятельном монтаже подогревающего кабеля для водопровода нужно следовать инструкциям от производителя.
Как подобрать правильный кабель?
При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.
При этом необходимо учесть такие параметры, как:
- назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
- материал, из которого выполнена канализация;
- диаметр трубопровода;
- особенности участка, который предполагается обогревать;
- характеристика используемого теплоизоляционного материала.
На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.
Расчетная формула выглядит так:
Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса
Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.
Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.
С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.
На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.
Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)
Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.
Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.
Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.
Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя
Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.
Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.
При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы
Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.
Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.
Какие характеристики важны для выбора?
Перед походом в магазин обязательно уточните диаметр водопроводной трубы, длину участка, который нуждается в обогреве, максимально низкую температуру воздуха (грунта) – так будет легче определиться с выбором, потому что предложений действительно много.
Итак, обращаем внимание на следующие моменты:
- наличие защитной пленки – обеспечивает заземление и делает кабель более надежным;
- тип наружной изоляции;
- температурный класс и мощность;
- компания-производитель.
Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.
Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м
Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева +120°С, мощность достигает 33 Вт/м.
Наиболее мощными считаются высокотемпературные системы с максимальной температурой до +190°С и удельной мощностью до 95 Вт/м. Однако их обычно в быту не применяют – это изделия для промышленного использования.
Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.
Есть несколько марок греющего кабеля, которые уже давно зарекомендовали себя только с лучшей стороны.
Известная продукция зарубежных компаний:
- Nelson;
- Lavita;
- Devi;
- Ensto;
- Raychem.
Среди российских производителей выделяется компания ССТ (Теплолюкс), выпускающая качественные изделия бытового назначения.
Прямое подключение греющего кабеля без муфт
Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?
Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.
А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.
Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.
Подобные комплекты выпускает компания Eltherm.
Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.
Освобождаем оплетку и скручиваем ее в жгут.
Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.
Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.
Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.
После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.
На заземление также натягивается трубка.
После этого все жилки и оплетка прессуются втулочными наконечниками.
Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.
Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.
А еще лучше сразу монтировать дифф.автомат.
Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.
Ошибка №10
Очень многие забывают про пусковой ток.
Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.
Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!
Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.
Изоляция проверяется между:
оплеткой и трубой
оплеткой и рабочими жилами
Устройство греющего кабеля для водопровода
В зависимости от разновидности кабеля устройство конструкции будет отличаться, но основные деталями являются:
- экранирующая медная оплетка;
- два слоя изоляции;
- саморегулирующаяся матрица;
- нагревательная жила.
Электрический проводник изготавливают из специального сплава. Он отличается высоким сопротивлением. В момент прохождения тока по нагревательной жиле начинает выделяться тепло. В конструкции она может может быть одинарной или двойной. В основном используют двужильные, поскольку они более практичные.
Мощность кабеля зависит от количества задействованных внутренних нагревательных элементов. Например, один проводник в конструкции может выполнять функцию источника тепла, а второй – обеспечивать проводимость. Если производителем была предусмотрена работа одновременно двух элементов, тогда номинальная мощность таких устройств будет намного выше.
Многослойная изоляция нагревательных жил выполняет защитную функцию. Расположенная поверх этих элементов экранирующая оплетка работает в качестве заземляющего элемента. А вся конструкция покрывается высокопрочной оболочкой. Она может быть из поливинилхлорида, фторполимера или модифицированного полиолефина. Внешнее покрытие должно быть влагоустойчивым, а также надежно защищать от воздействия окружающей среды.
Принцип работы
Принцип действия конструкции описывает закон Джоуля-Ленца, в котором говорится, что при равномерной силе электрического тока по всей длине цепи, в любом участке будет выделяться тепло. Чем выше сопротивление на этом участке, тем сильнее тепло. Другими словами принцип работы похож на электрический нагреватель: по проводнику протекает ток, который выделяет тепло. Оно будет сильнее, если сопротивление проводника и сила электрического тока будет больше.
Поэтому, резистивный нагревательный кабель содержит греющий элемент, который состоит из сплавов с незначительным поперечным сечением и с высоким сопротивлением. Продается он определенной длины, каждый кусок проводника обладает постоянным сопротивлением и способностью выделять одинаковое количество тепла.
Принцип работы одножильного проводника состоит в следующем: так как подключение к электроэнергии происходит с двух концов, то резистивный греющий кабель протягивается петлей так, чтобы два конца изделия находились в одном месте. Такое подключение изображено на схеме ниже (слева):
Принцип действия двухжильного резистивного кабеля отличается от предыдущего. Применение двух жил позволяет не подводить два конца изделия в одно место. На правой схеме указано правильное подключение.
Как правило, такой принцип работы дает возможность применить устройство в домашнем хозяйстве и обогревать трубы незначительных размеров. А для того чтобы работа происходила правильно, допустимо применение труб, диаметром не больше 40 мм.
Как подобрать кабель по мощности?
Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.
В паспорте товара обычно указывается номинальная выходная мощность кабеля, а также максимальная температура обогрева (воздействия). Выше вы можете видеть вырезку характеристик саморегулирующихся кабелей одного из производителей. Из нее можно узнать, какой провод для каких целей можно использовать. Подобные данные указывает практически каждый производитель.
Выводы и полезное видео по теме
Подробный монтаж греющей кабельной системы внутрь трубопровода рассмотрен в следующем видео:
Особенности различного типа кабелей от производителей и рекомендации будущему покупателю:
Сведения о концевой изоляции и подробный инструктаж по сращиванию с питающим проводом в следующем ролике:
При выборе хороших материалов и соблюдении технологии монтажа, можно самостоятельно установить внутрь трубы и подключить греющий кабель
Важно при этом тщательно выполнять каждый шаг, надежно соединять жилы и обеспечить герметичность
А приведенные выше советы экспертов и видеоинструкции помогут детально разобраться в процессе монтажа домашним умельцам, не имеющим опыта выполнения подобных работ. Если же вы сомневаетесь в собственных силах, то проще обратиться к опытному мастеру, которого хвалят и рекомендуют знакомые и прочие благодарные клиенты.
Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Расскажите о том, как сами устанавливали греющий кабель или ваши знакомые оснащали их трубопровод. Не исключено, что ваша информация будет полезна посетителям сайта.
Заключение
Выбор, равно как и монтаж таких систем для водопроводов вполне по плечу и неспециалисту. Имея базовые теоретические знания несложно разобраться в типах нагревающих кабелей, а для того чтобы их смонтировать не потребуются какие-то особенные навыки. Итог работы оправдает ожидания: хозяин дома (он же и монтажник по совместительству) забудет о такой неприятной проблеме, как замерзание воды в трубах в зимнее время года. Имеющиеся в интернете статьи, видео- и фотоматериалы, картинки, схемы позволяют без особого труда справиться с поставленной задачей.
Комфорта и тепла в вашем доме!
