Процесс работы русской печи

Несмотря на серьёзную конкуренцию и солидную историю, конструкция по-прежнему является востребованной среди владельцев загородной недвижимости. По тому, как устроена русская печь изнутри, можно будет ориентироваться на размеры снаружи и соответственно планировать под неё место и закладывать фундамент.

Перед тем как сложить русскую печь, нужно понять её принцип действия – конструкция является нагревательным прибором периодического действия, то есть при сжигании дров она тепло накапливает, затем почти сутки отдаёт его. Так теплиться или томиться сооружение может почти сутки, что даёт возможность готовить в ней топлёное молоко, распаривать каши и супы, не контролируя процесс.

Перед тем как сделать русскую печь, следует соорудить отдельное фундаментное основание, не соединённое с лентой, поскольку обычно конструкция обладает большим весом

Особенно это важно, когда дом «пляшет» на пучинистом грунте при замерзании и оттаивании. В этом случае печь будет двигаться по собственной амплитуде вместе со своим фундаментом, не разрушая отделку и не влияя на стены и проёмы. Русская печка в разрезе во время протапливания и томленияИсточник 2proraba.com

Русская печка в разрезе во время протапливания и томленияИсточник 2proraba.com

Принципы работы:

  • все сооружение стоит на кирпичном опечье или бетонном;
  • в подпечке хранятся дрова для растопки, где они очень хорошо просыхают и при розжиге загораются мгновенно;
  • верх подпечка выполнен полусферическим сводом, как корыто;
  • на него насыпают песок, глину, кирпичный бой – любой теплоёмкий материал, а сверху на него выкладывается под печи – передняя часть топки (варочная камера), она кладётся без глиняного раствора.

Если подсыпку игнорировать, то о настоящем подовом хлебе и пирогах можно забыть. Кстати, их пекут на листьях капусты.

Далее идёт загнеток с перетрубьем и хайлом в виде сужающегося сопла. По бокам в загнетке у стенок предусматривают зольники – углубления для тлеющих углей (на следующую растопку) и золы. Иногда их сгребают в очёлок – часть чугунной или каменной плиты (шесток), выступающую из лица (чела) печи.

Для снижения затрат и чистоты в помещении зольник и очёлок можно не делать. Раньше их сгребали в закуток устья, тогда угли берёзы, клёна, вяза, дуба и осины сохраняли жар только сутки.

Приготовление пищи в чугунке на угляхИсточник yandex.net

Скорее всего, отсюда и пошло убеждение в том, что русская печь довольно привередлива в виде топлива. Но это не так – она работает на любом твёрдом топливе, в том числе на:

  • хворосте;
  • кизяке;
  • валежнике;
  • опилках
  • соломе;
  • торфобрикетах.

Загнеток, благодаря такой конфигурации выполняет роль экономайзера, где происходит следующее: дымооборот подогревает воздух, который и поступает в топку, не извлекая из него кислород и не препятствуя горению – смешивания тепловых потоков происходить не должно. По сути загнеток – это энергетический рекуператор (теплообменник).

Перед тем как построить русскую печь, следует заранее свериться с размерами – это важно для того, чтобы сооружение не дымило, быстро не остывало и не использовало много дров. С этой же целью делают идеально гладкие своды хайла. Причём штукатурить их нельзя, поэтому кирпичи с внутренней стороны стёсывают и шлифуют до глянца – тогда не будет завихрений в перетрубье

Причём штукатурить их нельзя, поэтому кирпичи с внутренней стороны стёсывают и шлифуют до глянца – тогда не будет завихрений в перетрубье.

Дым из печи выходит в трубуИсточник stroyfora.ru

Основные правила по обустройству помпейской печи

Следуя пошаговой инструкции и схеме кладки помпейской печи, с работой сможет справиться даже новичок. Но чтобы не допустить ошибок, необходимо при выполнении работ придерживаться следующих основных правил:

  • Вход печи обязательно должен иметь сферическую форму. При этом ширина этого входа должна быть равна высоте купола. Какой бы формы и размера вы ни задумали выполнить печь, в обязательном порядке придерживайтесь этих пропорций.
  • Благодаря сферическому выполнению входа, в печи поддерживается максимальный жар и собирается дым.

  • Для помпейской печи используйте только солому или дрова (пеллеты допускаются только при первой тестовой протопке). К дровам предъявляются достаточно высокие требования. Лучше не использовать дрова хвойных пород деревьев, так исходящие в процессе горения смолы могут негативно сказаться на дальнейшей эксплуатации печи, да и на вкусе еды.
  • Из обычного кирпича можно только возводить основание и дымоход. А под и сам купол необходимо выполнять исключительно из шамотного (огнеупорного) кирпича. Если помпейская печь возводится на открытом воздухе, то не лишним будет строительство небольшого навеса. Хотя она и облицовывается гидрофобным материалом, постоянные осадки могут негативно сказаться на ее технических характеристиках и прочности.
  • Дымоход располагается на фронтальной части печи, особенно это касается холодного климатического пояса.

Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

  • Внутри очага;
  • В дымоходе;
  • В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

  • Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
  • Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
  • Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

  • Месторасположения змеевика в печи;
  • Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
  • Примерную температуру в очаге и месте расположения теплообменника;
  • Среднюю температуру воды во всем контуре;
  • Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Проверка кладки печи

Сразу печью пользоваться нельзя, нужно подождать когда она окончательно обсохнет. После завершения кладки следует проверить тягу во всех частях. Затем следует провести первую протопку. По максимуму печь топить в первый раз не стоит, затапливается только несколько лучинок. Затем их используют для быстрой сушки печи по следующему расписанию: первая неделя – 20 минут протопка утром, вторая неделя – 20 минут протопка утром и вечером, третья неделя – 30 минут протопка утром и вечером. К третьей неделе кирпич отопительного щитка посветлеет.

Прежде чем выбрать и построить такую печь, следует заметить, что продукты горения дров являются канцерогенами.

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

  1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
  2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
  3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
  4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Полезные советы

Тщательно следуйте инструкции во время укладки.
Выбирайте чертеж, который вам по силам.
Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

Особенности проведения работ

Не испугались трудностей и решились на возведение печки? Тогда нужно определиться с типом конструкции и обзавестись порядовым планом кладки

Обратите внимание на то, что не рекомендуется проводить работы при температуре ниже +5 градусов. Зимой не стоит заниматься кладкой печи. Итак, приступаем к изготовлению конструкции

Пошаговое руководство выглядит таким образом:

Итак, приступаем к изготовлению конструкции. Пошаговое руководство выглядит таким образом:

  • Сначала на фундамент нужно уложить два ряда кирпичей. Между ними обязательно нужен слой гидроизоляции.
  • Смачиваете глиняный кирпич и выкладываете на уровне чистового пола первый ряд. Используйте только целые блоки, обязательно предусмотрите на углах перевязку со следующим рядом. Для этого используются трехчетвертные кирпичи. По три таких блока нужно уложить в каждом из углов. Швы должны быть толщиной менее 5 мм, раствор необходимо распределять по всей поверхности кирпича. Постоянно контролируйте горизонтальность кладки – в противном случае у вас не получится сделать качественную печь.
  • Цельными кирпичами нужно выложить второй ряд. Обязательно необходимо оставить для подпечья небольшой промежуток. В том случае если вы не планируете выполнять отделку, то сразу же произведите расшивку всех швов, пока раствор не застыл. Кирпичи обязательно нужно очистить от остатков раствора при помощи влажной ткани. После второго ряда горизонтальность нужно оценивать при помощи отвеса.
  • Третий и четвертый ряды нужно перевязать в углах. Для кладки четвертого нужно использовать цельные кирпичи. Свод подпечья будет опираться на крайние брикеты, расположенные у проема. Их нужно стесать.
  • После пятого ряда нужно использовать опалубку. С ее помощью делается свод подпечья. От одной до другой пяты швы перевязываются, кирпичи максимально плотно прижимаются друг к другу. Восьмой ряд – последний для свода.
  • Стенки нужно выкладывать в один кирпич. Перевязка делается вплоть до 10-го ряда, в котором предусматривается площадка для подшестка. Под сводом пространство в подпечье нужно засыпать песком или стеклом. В этом случае печь сможет отдавать больше тепла.
  • 11-й ряд выкладывается как и предыдущие. Это покрытие для подшестка.
  • 12-й ряд – это под. Делается он при помощи огнеупорных кирпичей, раствор при этом не используется. Все зазоры нужно засыпать песком. Слева необходимо предусмотреть отверстие для золы и углей.
  • Теперь приступаем к кладке горнила. Оно полностью делается из огнеупорного кирпича. Швы не более 3 мм. Сначала нужно кирпичи положить на ребро по внутреннему контуру. Что касается стенок, то их нужно сделать в ¾ кирпича, обязательна перевязка. Чтобы прочность была выше, нужно стесать брикеты, расположенные в передних двух углах, под углом 45 градусов. Между ними установите опалубку.
  • 16-й ряд – это свод горнила. Все пространство между стенами и сводом нужно засыпать песком. Выкладывать свод нужно с краев, постепенно двигаясь к середине. Используйте шпагат, чтобы проверить кладку.
  • Окно шестка имеет форму арки. Его выкладывают после свода.
  • На 20-м ряду возводятся стены печки, при этом пространство над шестком уменьшается.
  • 25-й ряд делается примерно так же, как и 10-й. Швы обязательно перевязываются. Пространство над шестком нужно уменьшить, чтобы сформировать перетрубье.
  • 22-й ряд – перетрубье нужно сделать еще меньше. Затем закладываете туда канал самоварника.
  • 23-й ряд – на этом этапе нужно предусмотреть место для сажи и окно для чистки.
  • 24-й ряд – перекрываете перетрубье. Предусмотрите проем для установки вьюшки. Напротив него нужно поставить дверцу. Через нее будет открываться и закрываться вьюшка.
  • 29-й ряд – канал самоварника и перетрубье соединяются.
  • 32-й ряд – при помощи цельного кирпича перекрывается перетрубье. Оставляете одно отверстие и закрываете его при помощи задвижки. После ее установки можно приступать к кладке дымохода.

Все опалубки из древесины можно снимать спустя неделю после того, как кладочный раствор наберет прочность. Раньше снимать ее не рекомендуется. Кстати, по такому же принципу производится кладка печи, камина на даче. Построить русскую печь по такой технологии тоже можно, но главное – придерживайтесь инструкции.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида

При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану

Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный

Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Роспись печи красками

Использование натурального камня в отделке печи

Художественная отделка изразцами

Печь оштукатурена и побелена известью

Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

  • Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
  • Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
  • Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
  • Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.
  • Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
  • При выкладке 7 ряда ШК обустраивается топка.
  • 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
  • 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
  • Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
  • Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
  • Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
  • Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
  • 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
  • При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
  • 19 ряд — создание вытяжки из ВК и формирование двух СК.
  • 20 и 21 ряд выполняются по одной схеме.
  • При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
  • 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
  • 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
  • В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
  • Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
  • 29 ряд возвращает кладку к изначальному размеру.
  • Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
  • Завершающий этап – выкладка последних рядов.

Конструкции печей

Кирпичные печи не теряют своей актуальности в частном секторе на протяжении многих лет. Это связано с их экономичностью и эффективностью. Толстые стенки конструкции могут долго удерживать тепло.

Печи различают по предназначению и бывают отопительные, варочные, комбинированные и многофункциональные. О каждой разновидности расскажем ниже.

Для отопления

Самая распространённая и простая. Применяется только для обогрева. Используется в основном на отдалённых от газопроводов домах. Также часто её устанавливают как печь-камин. К ним относятся камины, которые могут иметь закрытую или открытую топку, что позволяет эффективно обогревать до 20 м² помещения. Включают топочную камеру (может выкладываться или приобретаться отдельно), зольник и дымоход.

Печь-камин на дачеИсточник pechnoy.guru

Теплоотдача зависит от типа кладки, размера стенок и используемых материалов. Самый популярный вариант кладки – один кирпич. Стены прогреваются до 600 градусов. Форма бывает вытянутой, широкой, круглой, треугольной. Выбор формы зависит от желания владельца дома, интерьера и площади самого помещения. Для декорирования применяют камень, штукатурку и плитку.

Проще всего сделать прямоугольную или квадратную печь. Все остальные варианты надо доверить хорошему специалисту, поскольку есть много нюансов и особенностей кладки, о которых всегда надо помнить. Для увеличения герметичности печь могут снаружи оснащать листовым металлом, что позволяет обогревать большие дома.


С варочной плитой

Хороший выбор для дачи, которая используется в тёплое время. Упор делается не на обогрев, а на удобство приготовления пищи. Дополнительно может монтироваться бак для нагрева воды, что обеспечивает комфорт проживания. Широко применяется в домах, где есть отопление электричеством или природным газом. Корпус из кирпича, внутри конструкции дымоход, зольник и топка. Сверху кладут плиту, можно сделать духовой шкаф.

Вариант с варочной поверхностью и встроенным духовым шкафомИсточник gost-kamin.ru

Комбинированные модели

Одновременно используется для готовки и отопления. Проект значительно сложнее, чем предыдущие, поскольку надо сделать зольник, камеру сгорания топлива, дымоход, установить шкаф и варочную поверхность. Этот вариант довольно тяжёлый и массивный, поэтому применяется для просторных домов, требуется наличие прочного фундамента. Используется, если другого способа отопления нет. Иногда обустраивают сушильными камерами для приготовления различных заготовок, одежды, дров. Также их часто оснащают баками для воды, лежанками, духовыми шкафами.

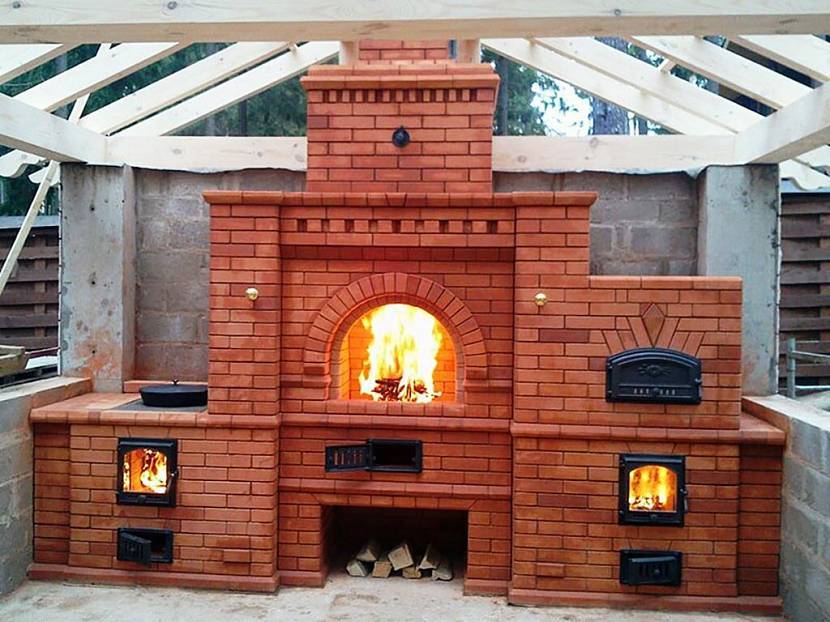

Комбинированная печь в беседкеИсточник avatars.mds.yandex.net

Многофункциональные печи

Делают в основном только в больших беседках. Они одновременно отапливают конструкцию и позволяют готовить еду. Как и в предыдущем случае могут иметь духовой шкаф, сушилку. Главное отличие данных печей в том, что дополнительно они могут иметь ещё несколько секций для жарки продуктов на углях или копчения. Естественно, сделать такую печь самостоятельно без соответствующих навыков и знаний просто невозможно. Поэтому доверяйте работы квалифицированным мастерам с большим опытом. Только так вы получите хороший результат, который всегда будет вас радовать.

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

  • с солнечной стороны;
  • с удалённостью от деревянных построек и забора;
  • без затенений посадок на участке;
  • желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

  • ровность;
  • гладкость;
  • определённая площадь;
  • надёжность;
  • долговечность.

Для фундамента:

  1. выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
  2. насыпьте песок — сделайте песчаную подушку 20 см;
  3. сверху насыпьте щебень до уровня грунта;
  4. выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
  5. для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Мини-печь с лежанкой: компактность и простота

В небольшом домике или на даче с основными задачами успешно справится малая русская печь, порядовка которой предполагает расход 700 штук красного и 150 штук шамотного кирпича.

Возможности и особенности маленькой русской печки

Несмотря на миниатюрные размеры, печка оборудована лежанкой длиной 130 см, на которой можно соорудить уютное местечко для отдыха. В конструкции предусмотрена плита для круглогодичного использования. Топить «новый русский» очаг можно в шести режимах, выбирая тот, который соответствует сезону и задачам.

  1. Топка по-русски: дрова горят в горниле, открыты задвижки 1, 2 и 9. Нижняя часть не прогревается, КПД – 30%.
  2. Второй режим включают после десятиминутной работы в первом. Для переключения открывают заслонку 3 и поддувальную дверцу, а горнило и дверку 1 закрывают.
  3. В третий режим можно перейти после пятиминутной работы во втором. Закрывают заслонку 3, пуская разогретые газы по горизонтальным дымоходам. В этом режиме КПД увеличивается до 80%.
  4. Летний режим: топливо горит в топке под варочной плитой. Задвижку 22 и дверку 11 следует открыть, чтобы газы могли быстро уходить в атмосферу, не нагревая помещение.
  5. В пятом режиме разогревают лежанку и горнило, закрывая 22 задвижку через 5 минут после работы по четвертому.
  6. В шестой режим переходят через 6-9 минут работы пятого. Для этого закрывают заслонку 3 и топят по третьему режиму. Этот вариант позволяет отапливать помещение и пользоваться плитой.

Порядовая схема кладки и пояснения

Порядовка русской мини-печи состоит из тридцати рядов. Размеры конструкции: 140*127,5 см. На строительство уходит около 100 кг шамотной глины.

Верхняя часть печи

Пояснения к схеме:

  • 1, 2, 3 – дымовые задвижки;
  • 4 – приспособление для копчения;
  • 5 – стальные уголки;
  • 6 – варочная плита из чугуна;
  • 7 – колосниковая решетка для плиты;
  • 8 – колосниковая решетка горнила;
  • 9 – заслонка горнила;
  • 10 – топочная дверка плиты;
  • 11, 12  – поддувальные дверцы;
  • 13 – дверки для прочистки;
  • 14 – горнило – основная топка;
  • 15 – нижняя часть свода горнила;
  • 16 – шесток – площадка для посуды;
  • 17 – температурные щели;
  • 18, 19 – поддувало;
  • 20 – ниши-печурки;
  • 21 – опускные дымоходы;
  • 22 – дымовая задвижка для варочной топки;
  • 23 – горизонтальные дымоходы прогрева нижней части;
  • 24 – вход газов в трубу;
  • 25 – тупик.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
