Ремонт однорычажного смесителя для ванной, кухни

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

при подъёме рычага шар начинает вращаться;
отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Плюсы и минусы

Описываемая продукция отличается рядом положительных качеств:

Однорычажные краны, используемые для ванн, умывальников или раковин, очень удобны в использовании. Для подачи воды нужной температуры нет необходимости откручивать несколько вентилей, что говорит о простоте в применении. Передвигая рычаг, можно контролировать не только температуру за счет того, что холодная и горячая вода смешивается непосредственно внутри крана, но и напор.
За счет того, что рассматриваемая разновидность сантехнического крана устроена довольно просто, продукция отличается большим сроком службы. Обусловлено данное преимущество отсутствием в конструкции деталей, которые в процессе работы трутся друг о друга, что приводит к их износу.
Простой и быстрый монтаж смесителя положительно сказывается на потребительском спросе, поскольку приобретенную продукцию можно без труда установить своими руками без привлечения специалистов.

Помимо функциональности, однорычажные универсальные смесители выделяются на фоне двухвентильных кранов более привлекательным и лаконичным внешним видом. В продаже можно встретить изделия для скрытого монтажа в стиле «ретро».
Дорогостоящие модели выделяются широким углом настройки температуры воды. Подобное свойство продукция приобретает за счет использования высококачественного сырья, а также благодаря специфике конструкции.
За счет простой регулировки подобные краны дают возможность экономить общий уровень потребления воды, что сокращает расходы на оплату коммунальных услуг.

Как и любая другая продукция, рассматриваемые сантехнические устройства имеют некоторые минусы:

Что касается такого типа однорычажного смесителя, как шаровый кран, то эта продукция имеет слабую сторону – в них довольно быстро изнашиваются резиновые прокладки. Поэтому чтобы избежать более серьезных поломок, стоит выполнять замену уплотнителей спустя каждые 24 месяца.
Подобные смесители очень чувствительны к различным посторонним включениям, которые часто содержатся в водопроводной воде. Это касается песка и других абразивных веществ.

Дешевая продукция картриджных смесителей трудно поддается регулировке температуры, связано это с тем, что краны обеспечиваются минимальным углом контроля температуры подаваемой жидкости.
Однорычажные смесители имеют небольшую ремонтопригодность, что не дает возможности починить их самостоятельно, в результате чего все ремонтные работы будут сведены к замене какого-то элемента конструкции. Чаще всего это прокладки или картридж. Продлить эксплуатационный срок устройства помогут своевременные профилактические меры по обслуживанию.

Если течёт из-под рычага

Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.

Разбор смесителя

На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.

Устройство однорычажного смесителя

Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.

Обратите внимание! Если раскрутить винт при помощи отвёртки не получается (фиксатор заржавел или нарушилась резьба), то в этом случае нужно потянуть за рычаг с силой. В этом случае основание винта должно сойти с пластиковой насадки.
После снятия декоративной крышки. После снятия рычага тем или иным способом, снимаем декоративную крышку

Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

После снятия рычага тем или иным способом, снимаем декоративную крышку. Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

Трубный ключ;
Плоскогубцы.

Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.

Подтягивание или замена картриджа

После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.

Пазы для установки картриджа

Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.

Обратите внимание! Для реанимации смесителя можно замазать раковины в металле силиконом и дождаться высыхания этого вещества, после этого устанавливают и сам картридж согласно пометкам.

Обратная сборка

Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.

Картридж для однорычажного смесителяВажно! Перед покупкой нового картриджа следует разобраться с конструкцией старой модели. Диаметр этой детали может быть 35 или 40 миллиметров, но есть приборы с дополнительным уплотнительным кольцом. То есть при необходимости замены нужно учитывать конструкционные особенности старой модели картриджа.

Если течёт после замены картриджа

Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.

https://youtube.com/watch?v=TfcYzw-ivgA%3F

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.
Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

Ремонт шарового смесителя на кухне своими руками

Следует понимать, что ремонт шаровых смесителей для ванн, равно как и для кухонь, практически ничем не будет отличаться, так как предполагается одно и то же устройство. Главное, правильно приобретать расходники и комплектующие, иначе немудрено попасть впросак. Так, собираясь починить смеситель, сперва разберите его, достаньте сломанную или поврежденную деталь и обязательно возьмите ее с собой в магазин. Там вы сможете предъявить ее продавцу, который тогда сразу же разберется, что именно вам нужно и бегать десять раз туда и обратно не придется.

Запомните

Перед тем, как разобрать шаровый смеситель на кухне или в ванной комнате, нужно сперва полностью перекрыть подачу воды в квартире или в доме. Для этого достаточно будет закрутить общие краны, а потом выпустить остатки из системы. Если же внутри квартиры таковых нет, тогда придется подключать ЖЭК, чтобы отключили весь стояк, а то неровен час, можно затопить соседей, что чревато серьезными последствиями.

Инструменты и оборудование

Отвертка плоская, а также фигурная. Такое добро есть в хозяйстве любого домашнего умельца. Выбирать стоит мощные отвертки с крепкой ручкой, так как винты, шайбы и гайки могут “прикипать” от горячей воды.
Гаечные и разводные ключи, подходящие по размеру и форме.
Съемник-вилка сантехническая, если имеется в наличии. Можно обойтись пробойником и молотком.
Шестигранники, а также иные головки-насадки, если они требуются.
Нож с острым кончиком.
Плоскогубцы или пассатижи.

Последовательность действий

Собрав все необходимое, а главное, приобретя нужные запасные части и комплектующие, можно приступать к ремонту шарового смесителя, вне зависимости, на кухне он у вас установлен или в ванной. Справиться будет несложно, главное быть внимательными, четко следить за своими действиями и не прилагать больше усилия, чем нужно. Профессионалы рекомендуют снимать каждый шаг вашего ремонта на камеру, чтобы потом легко восстановить последовательность событий и собрать кран без проблем.

Подковырните заглушку, на которой нарисована синяя и красная точка, при помощи ножа или плоской отвертки и отложите ее в сторонку, чтобы не потерять.
Открутите винтик под заглушкой фигурной или плоской отверткой, в зависимости от конструкции.
Приподнимая отверткой, снимите ручку-рычаг с положенного ему места.
Под ручкой сразу станет виден купол крана, по которому удобно скользит рычаг переключения напора и температуры. Снимите купол, легко поддев его отверткой или ножиком.
Открутите стопорную гайку, которая удерживает шарик с закрепленным на нем штоком, разводным или газовым ключом.
Достаньте шарик из корпуса крана и хорошенько его осмотрите. Если он нигде не поврежден, не истерт и не лопнул, тогда его можно промыть, прочистить, вытереть и снова установить на место. Но если на шаре имеются видимые повреждения, то его нужно обязательно сменить.
Достаньте из корпуса смесителя резиновые седла-прокладки, на которых покоился шаровый механизм с пазами и прорезями. Если они имеют первоначальный вид, не деформированы и не повреждены, то их можно не менять, но в иных случаях замена не помешает.
Открутите трубку излива, где могут возникать протечки. Там имеется два уплотнительных кольца, которые придется поменять на новые, благо дело, сегодня приобрести такие прокладки можно как поштучно, так и полным комплектом.
Открутите сеточку-аэратор, закрепленную на конце излива, и прочистите ее жесткой щеткой, промыв сильным потоком воды.
Тщательно промойте все внутренние полости корпуса от известки, песка и иных наслоений, после чего соберите смеситель с новыми частями в обратном порядке. После такого ремонта механизм должен работать, как часики.

Обратите внимание, что отремонтировать шаровый смеситель на кухне или в ванной не так и сложно, но следует четко следить за тем, чтобы скручен он был не чрезмерно жестко, но и не был расхлябан. Тот и иной вариант приведет к быстрому выходу крана из строя, потому следует постоянно держать это в голове

Если же заводской брак, дефекты, трещины и сколы имеются на его корпусе, откуда протекает вода, тогда не останется ничего другого, как купить новое оборудование.

Смеситель – устранение возникших неисправностей

Если после основного ремонта обнаруживаются другие неполадки, которые так или иначе связаны со смесителем, то их необходимо сразу устранить. Признаки неполадок:

Ремонт однорычажного смесителя

засор в аэраторе легко выявить по разному напору воды в кухне или ванной. Потребуется его открутить и хорошо промыть. Если аэратор сильно заржавел, то следует произвести замену;
сильный шум после открытия воды может появиться из-за неплотного прилегания резиновых прокладок. В случае необходимости придется вновь произвести разборку и обрезку резины. Исчезновению шума может помочь установка фильтров;
уменьшение напора воды случается по причине засора в самой водопроводной трубе или шланге. В этом случае ее придется хорошо прочистить или заменить на новую полипропиленовую;
частые неполадки могут возникать со смесителем в ванной. Если шланг душа тоже вдруг протекает, то это легко исправить, поменяв прокладку. Однако самопроизвольное опускание рычага управления, которое приводит к прекращению подачи воды через душ, говорит о том, что, скорее всего, дело в прокладке золотника. При замене верхней прокладки не придется даже снимать смеситель. Необходимо только открутить гайку и снять шланг. Останется только произвести замену и вновь все поставить на место;
для замены нижней прокладки придется вновь перекрывать воду. Надо снять не только шланг, но и переходник вместе с изливом. Затем надо вытащить переключатель и эксцентрик, и лишь потом золотник. Останется только поменять прокладку и вновь собрать смеситель.

В случае необходимости запасные кольца можно сделать из твердой резины толщиной 3-4 мм.

Поэтому, прежде чем самому починить однорычажный смеситель, надо перекрыть воду, разобрать это устройство и убедиться, в каком состоянии находится картридж или шаровой клапан.

Эти детали ремонту не подлежат, поэтому стоит сразу приобрести новые. Главное, это не ошибиться с размерами керамического картриджа. Поэтому лучше взять с собой в магазин старый, чтобы не произошло досадной ошибки.

Простота конструкции крана обеспечивает простоту ремонта. Он занимает минимум времени и не требует особых навыков и знаний. Все же торопиться во время работы не следует

Здесь важно делать все по плану и аккуратно. В результате смеситель прослужит еще долгое время без ремонта

Устройство однорычажных моделей

Отличительной характеристикой этого вида смесителей можно считать рычаг, одновременно выполняющий функции сразу двух головок. С его помощью регулируется температура и напор подаваемой струи.

В первом случае ручка крана передвигается вправо либо влево, во втором – вверх или вниз. Обычно эти процессы совмещаются, позволяя пользователю установить наиболее комфортный для него вариант.

Конструкции однорычажных аксессуаров предельно проста. Обычно такое устройство состоит из следующих частей:

корпус – может быть выполнен из разных материалов;
излив – в зависимости от назначения крана он может быть низким, высоким или средней величины;
переключатель – рычаг, при помощи которого задается температура и сила потока;
картридж – для регулирования потока воды, являющийся аналогом кран-буксы.

Помимо этого, в одновентильных приборах также применяются служебные элементы, например, прокладки. Часто подобные аксессуары оснащаются также дополнительными узлами, повышающими комфорт в пользовании. Среди них аэраторы, насыщающие текущую струю воздухом, встроенные дозаторы для моющих средств и многое другое.

Смесители с одним рычагом могут выполняться из разнообразных материалов. Особую популярность получили хромированные модели, но на рынке можно встретить также аксессуары из меди, латуни или имитацию под гранит

Пошаговая инструкция по разборке крана

Как и всегда, перед началом работ надо проверить наличие инструментов и приспособлений, иначе придется прерывать разборку из-за отсутствия чего-то. Подготовьте:

набор рожковых ключей или разводной ключ;
отвертку под звездочку и обыкновенную;
шестигранный ключ;
монтажный нож.

Нужно заранее запастись инструментами

Цены на разводные ключи

Ключ разводной

Шаг 1. Для облегчения работ снимите смеситель с раковины. Он может фиксироваться двумя шпильками и специальной металлической шайбой или большой гайкой. Способ крепления зависит от типа устройства и производителя.

Для начала смеситель нужно снять

Шаг 2. Открутите шпильки, для этого в них предусмотрена прорезь под обыкновенную отвертку.

Выкручивают обе шпильки

Шаг 3. Снимите круглую резиновую прокладку. Она предупреждает попадание воды с верхней поверхности раковины вниз. Такие протечки возникают только в результате грубых ошибок во время монтажа смесителя, во время эксплуатации прокладка не изнашивается и не теряет своих первоначальных свойств.

Снимают резиновую прокладку

Шаг 4. Аккуратно окрутите два гибких шланга, один для горячей, а второй для холодной воды. Под раковиной недостаточно места, в связи с этим шланги имеют уменьшенный диаметр в сравнении с обыкновенными. Кроме того, у них небольшая гайка, если для стандартных нужен рожковый ключ на 11 мм, то здесь размер гайки всего 8 мм. Имейте это в виду во время подготовки инструмента для разборки однорычажного смесителя.

Откручивают шланги подачи воды

Шаг 5. Маленькой отверткой или иным острым предметом подденьте заглушку винта фиксации поворотного рычага. На ней есть метки красного и синего цвета, запомните их положение. Во время сборки и подключения крана надо не перепутать шланг холодной и горячей воды, в противном случае кран будет работать наоборот. Это не критично, но вызывает определенные неудобства на начальных периодах пользования, придется привыкать к противоположному алгоритму регулирования параметров воды.

Заглушку винта нужно поддеть отверткой

Шаг 6. Шестигранным ключиком открутите винт фиксации рычага.

Отпускайте метиз на пол-оборота и постоянно пробуйте снимать рычаг. Он фиксируется к штоку в небольшом углублении, для полного выхода из зацепления не требуется более 1,5–2,0 оборота винта.

Выкручивают винт и аккуратно снимают рычаг

Шаг 7. Открутите верхнюю крышку на корпусе крана, она держится на внешней резьбе прижимной гайки. Снимите прижимную гайку, которая фиксирует в корпусе картридж. Для этого надо пользоваться рожковым ключом.

Для снятия прижимной гайки понадобится рожковый ключ

Шаг 8. Достаньте из крана картридж.

Вынимают из корпуса крана картридж

Механизм разобран, теперь надо сделать его осмотр для выяснения причины проблемы. Если, конечно, вы не разбирали устройство только ради того, чтобы узнать его внутреннее строение.

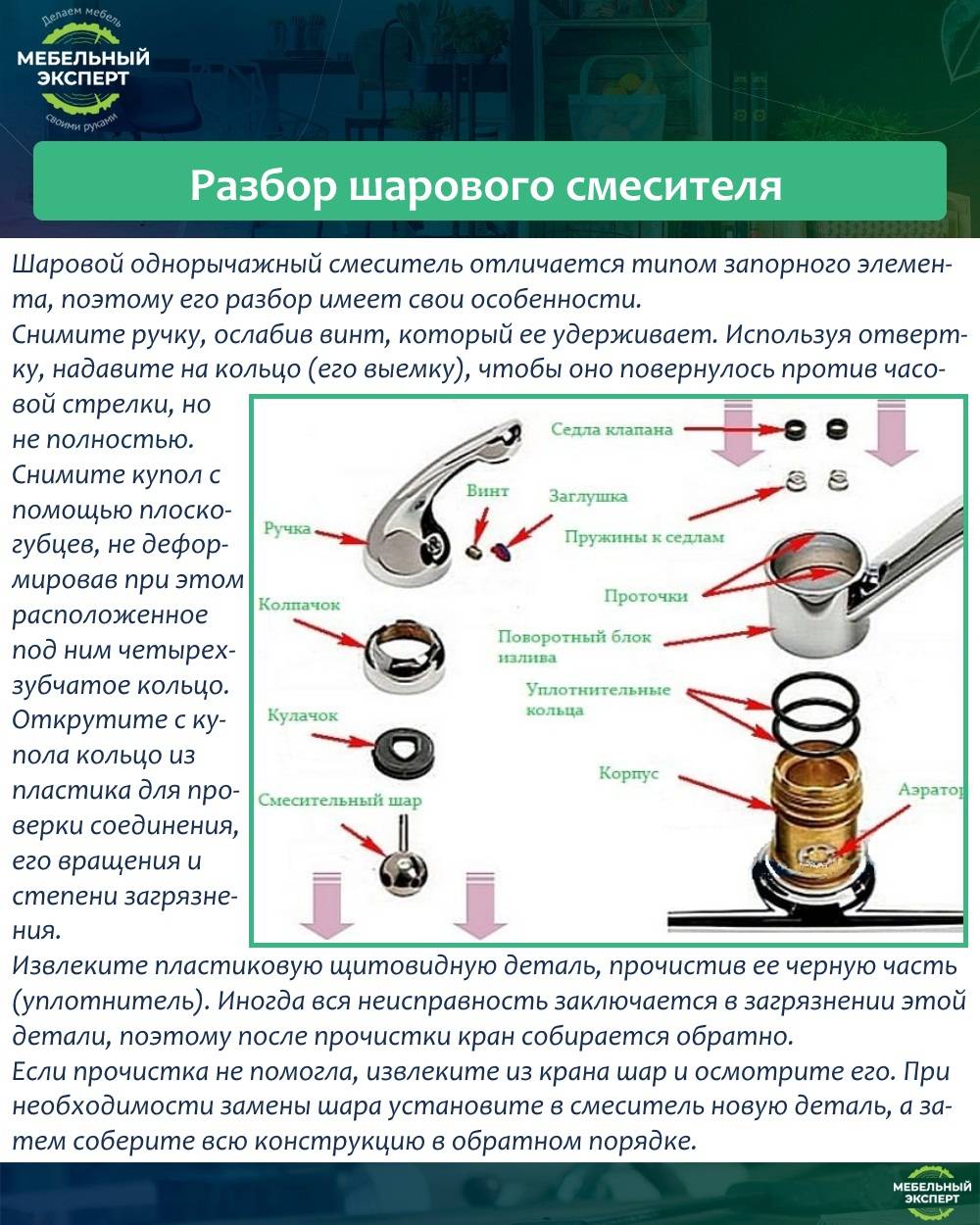

Разбор шарового смесителя

Это интересно: Смесители Iddis — характеристики и виды

Как разобрать однорычажный смеситель – видео и дополнительные комментарии

Приведённые инструкции помогут выполнить рабочие операции правильно. Много толковых советов есть в сети Интернет. При необходимости можно быстро найти видео с информацией о том, как снять смеситель на кухне с металлической раковины:

https://youtube.com/watch?v=D2tMpfb8u4A

Но любые данные надо анализировать с учётом специфики собственного оборудования.

При возникновении вопросов пользуйтесь комментариями к этой статье. Здесь можете публиковать собственные замечания по использованию однорычажных смесителей, ремонтным методикам. Тут бесплатные консультации и полезные сведения предоставляются совершенно бесплатно.

Однорычажные смесители: знакомство изнутри

По своему внутреннему устройству все «однорукие» краны делятся на два вида:

шаровые;
картриджные.

Шаровые смесители появились на свет первыми – где-то в середине 20-го века.

Главным элементом в этих приборах является шарик из нержавеющей стали, в котором имеется три отверстия, сходящиеся во внутренней полости.

Шарик помещен в круглую гильзу, также имеющую три отверстия, снабженные резиновыми прокладками: два из них соединены с системами горячего и холодного водоснабжения, а третье ведет к изливу.

Если шарик расположен так, что его отверстия полностью совпадают с отверстиями гильзы, холодная и горячая вода будут поступать с максимальным напором, смешиваясь в полости шарика.

Поворачивая шарик за прикрученный к нему шток, мы добьемся того, что отверстия в нем окажутся совмещенными с отверстиями гильзы лишь частично, при этом напор уменьшится.

Шарик можно повернуть и так, что его отверстия окажутся полностью закрыты прокладками седла – в этом случае поступление воды прекратится.

Несколько позже была предложена альтернативная конструкция. Новый однорычажный смеситель вместо шарика оснащался картриджем из двух круглых металлокерамических пластин. В картридже имеется три отверстия, а узкий просвет между его пластинами играет роль смесительной камеры. Принцип действия — тот же: соотношение горячей и холодной воды, как и напор, зависит от того, насколько совмещены отверстия картриджа и седла.

При покупке однорычажного смесителя обратите внимание на материал уплотнителя. Самые долговечные прокладки – силиконовые, резиновые служат гораздо меньше.

Как починить смеситель в ванной

Кухонный смеситель от ванного отличается наличием в последнем переключателя, который перенаправляет воду из крана в душ. Всё остальное точно такое же, и ремонт производится так же, как было описано выше.

Однорычажный смеситель для ванной с переключателем в виде штока, расположенного на корпусе гусака

Что касается ремонта переключателя. Существует достаточно большое разнообразие переключателей в плане их конструкции. Чтобы провести переключение с крана на душ, одни модели надо поворачивать относительно своей оси, другие вытягиваются как шток, третьи расположены сбоку корпуса смесителя, четвёртые сверху гусака и прочее. Но у всех у них одна проблема – ржавчина и накипь, которые нарастают и не дают детали двигаться на открытие или закрытие. Переключатель начинает работать туго, прокладки постепенно истираются, так что говорить о какой-то герметичность конструкции уже не приходится.

Что можно посоветовать по поводу ремонта переключателя. В первую очередь его надо разобрать. Это несложно, потому что данная деталь с корпусом смесителя и гусаком соединена накидными гайками, внутри которых установлены резиновые прокладки:

Проверяются прокладки на их целостность

Но так как смеситель уже разобрали, то лучше поменять их на новые.
Все элементы переключателя надо очистить от грязи и ржавчины.
Особе внимание уделите резьбе, от которой зависит полное примыкание гаек и полная фиксация детали к корпусу прибора.. Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ

Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины

Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ. Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины.

Переключатель с крана на душ в однорычажном смесители для ванной

Чтобы было понятно, как разбирается однорычажный кран на раковине в ванной комнате, предлагаем посмотреть видео.

Watch this video on YouTube

Техника ремонта однорычажного картриджного смесителя

Прежде чем приступать к любым ремонтным работам сантехники и труб, нужно перекрыть подачу воды и по возможности слить остатки той, что находится в трубах. Затем можно приступать.

Пошаговая инструкция:

Взять небольшую отвертку или нож, осторожно снять декоративный колпачок на однорычажном смесителе. Он круглый, поделен на две части – синюю и красную, обозначающие холодную и горячую воду.
Внутри отверстия можно увидеть фиксатор, который удерживает рычаг, отвечающий за регулировку подачи и напора воды, а также за температуру

Эта деталь очень важна, так как через него рычаг передает движения на основной смесительный элемент – картридж.
Теперь необходимо открутить фиксатор. Для этого используют специальную отвертку, так как у него углубленная шестигранная головка. Но мастера утверждают, что сделать это можно и обычной крестовой.
Когда фиксатор удален, снимают рычаг с корпуса.
Следующий шаг – вручную открутить колпачок, который закрывает собой сам картридж. Сделать это просто, так как он оснащен резьбой.
Далее расположена прижимная гайка. Открутить ее вручную не удастся – затянута она плотно. Чтобы это сделать, необходимо взять в руки разводной ключ.
Теперь из корпуса можно доставать скартридж и провести его осмотр. В нижней его части располагаются 3 отверстия – в два поступает холодная и горячая вода, а из третьего уже смешанная жидкость определенной температуры прямо в носик крана.
Если смешивающий элемент поврежден – проводят его замену на идентичный, купленный в магазине.
Собирают устройство: картридж, гайка, защитный колпачок, рычаг, фиксатор, сине-красная пробка.

Разборка смесителя с картриджем пошагово

После сборки обязательно проверяют работоспособность. Открывают горячую воду, холодную и выбирают нейтральный режим, например, подачу жидкости комнатной температуры.

Одним из современных видов кухонного оборудования считается смеситель для кухни с душем. Виды, как выбрать и установить такой тип смесителя читайте в нашей статье.
