Неисправности насосных станций и их устранение

Ремонт своими руками

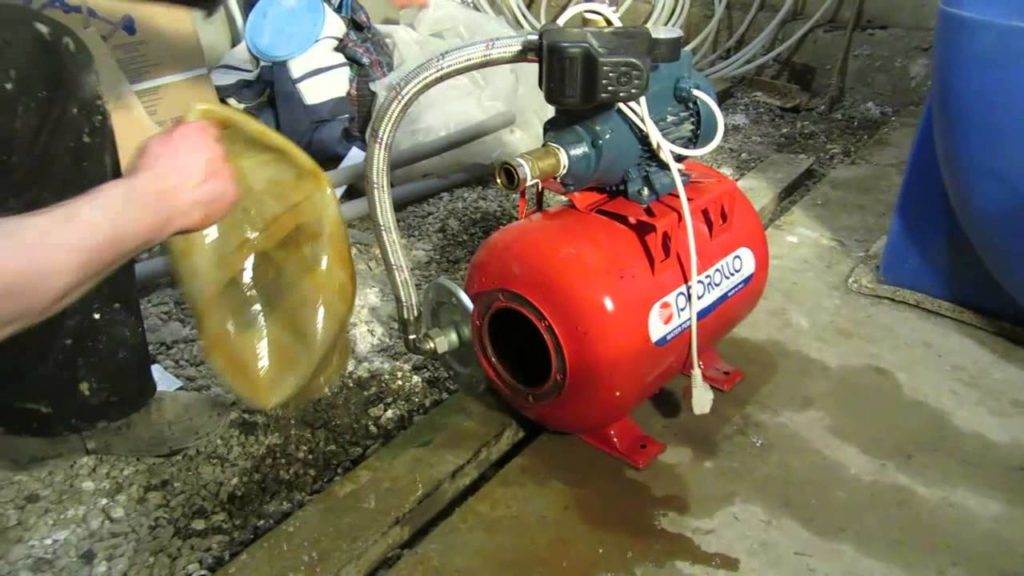

Замена гидроаккумулятора

1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
4. Замена происходит путем откручивания тыльной крышки груши.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
2. Крыльчатка крепится на штоке и прижимается гайкой.
3. Откручиваем ее и снимаем диск.
4. Сборку производим в обратном порядке.

Замена сальника

1. Следуя пункту 3, разбираем насос.
2. Сняв крыльчатку, доберемся до сальника.
3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
2. Вытаскиваем якорь двигателя через заднюю крышку.
3. На валу расположены два подшипника, по обоим концам стержня.
4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

Ремонт

Рассмотрим подробнее некоторые способы ремонта насосной станции.

1. Замена мембраны гидроаккумулятора. Отключаем электропитание и сливаем воду. Далее частично откручиваем фланец внизу гидробака, спуская с него оставшуюся воду. На больших баках, ёмкостью свыше 100л, вверху имеется особая гайка держателя, которую следует открутить. После этого мембрана вынимается через специальное отверстие в нижней части гидробака. Малые по объёму ёмкости состоят из двух частей, скреплённых болтовым соединением. Взамен удалённой мембраны вставляем новую, и крепим её к корпусу штуцером. Далее натягиваем горловину, и прижимаем её фланцем. Последним шагом закручиваем болты, скрепляющие половинки корпуса. Далее подключаем гидроаккумулятор к системе, и проверяем его работу.
2. Замена или чистка крыльчатки. Первым шагом отделяем гидробак и откручиваем крышку насоса. Далее отделяем направляющую, находящуюся с торца аппарата. Отвинчиваем крепёжную гайку со шкива и снимаем крыльчатку насоса. При необходимости зачищаем все минеральные отложения на ней и на вращающихся частях. Если же деталь слишком изношена, рекомендуется заменить её на новую.

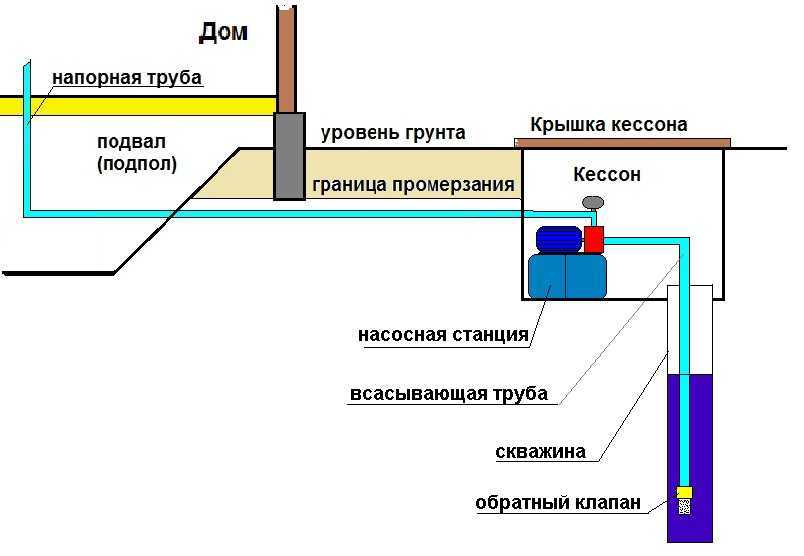

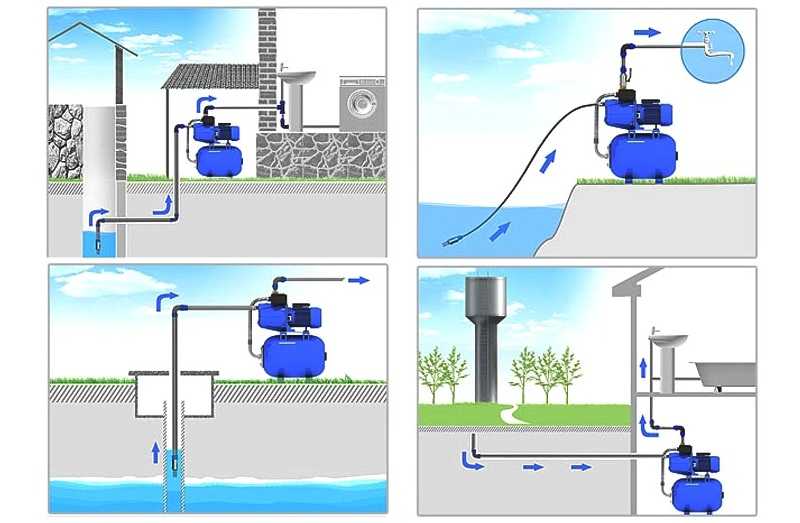

Предназначение водяной насосной станции

Основной составляющей любого частного водопровода является насосная станция. Если система водоснабжения была спроектирована правильно, то в этом случае в составе системы водоснабжения будет присутствовать скважина, из которой в трубы подается достаточный объем воды в несколько домов.

Воду на поверхности такой скважины приходится поднимать, что связано с тем, что водоносный слой находится на большой глубине. Чтобы насосное оборудование не включалось в работу при каждом пользовании краном в доме, необходимо обеспечить в системе подачи воды определенное давление. Именно для этого и необходима насосная станция.

Предназначение насосной станции

Насосная станция является «сердцем» вашей системы автономного водоснабжения. Хорошо спроектированный автономный водопровод в обязательном порядке имеет в своем составе скважину, обеспечивающую добычу достаточного объема воды для обеспечения потребностей одного или нескольких домовладений. В подавляющем большинстве случаев воду из такой скважины приходится поднимать. Поскольку вода в скважинах залегает на большой глубине, поднимать ее оттуда приходится насосными устройствами. Чтобы насосы не активизировались при каждом включении водоразборного устройства в вашем доме, чтобы в водопроводной системе вашего дома всегда было постоянное давление необходима насосная станция.

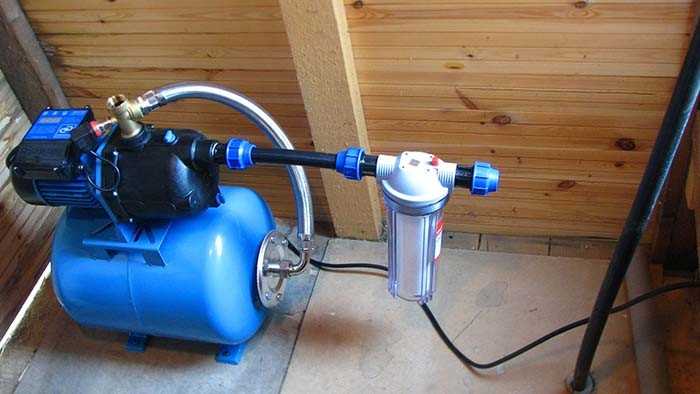

Насосная станция в доме

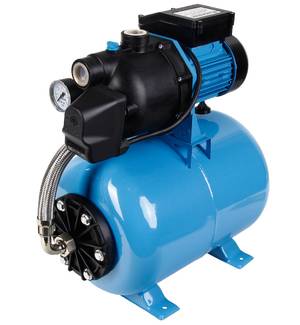

Состав насосной станции

Классическая насосная станция состоит из следующих основных элементов.

1. Собственно, насосного устройства. Обычно в насосных станциях используются поверхностные насосы, которые устанавливаются либо в хозяйственных помещениях дома, либо в специально оборудованных кессонах. Перистальтический насос должен выдавать достаточную мощность для того, чтобы поднимать воду из скважины, перемещать ее до дома и поднимать в самую верхнюю точку водоразбора вашего жилища.

   Насос водопровода

2. Аккумулятора давления или гидроаккумулятора. Это устройство представляет собой прочную металлическую емкость, которая поддерживает в водяных трубопроводах системы постоянное давление. Наиболее распространенной моделью аккумулятора давления является металлический баллон, внутри которого расположена упругая резиновая мембрана. При работе насосного устройства мембрана натягивается до определенного уровня. При прекращении работы насосного устройства мембрана, стремясь вернуться в первоначальное положение, вытесняет воду из емкости.

   Гидроаккумулятор (аккумулятор давления)

3. Для того, чтобы насосное устройство включалось и выключалось при достижении определенных параметров давления в системе, необходим блок автоматики, который снабжен датчиком давления. При снижения давления в системе до определенного уровня, реле срабатывает, насос включается и вода начинает заполнять аккумулятор давления. При достижении максимального показателя давления в системе насосное устройство отключается.

   Реле давления насосной станции

Как видите, понятие «насосная станция» представляет собой лишь совокупность узлов и оборудования, которые могут использоваться и сами по себе. В промышленно производимых станциях насосного обеспечения все главные узлы могут собираться в едином корпусе, однако чаше всего готовая насосная станция представляет собой насосное устройство, установленное на аккумуляторе давления. Также на единой раме закрепляется и устройство автоматического управления.

В ходе гарантийной эксплуатации проблем в таком оборудовании, как правило, не возникает. Во всяком случае, неисправности, возникающие в это время, можно устранить в сервисных центрах. Однако при длительном периоде эксплуатации различные узлы насосной станции могут выходить из строя. Попробуем разобраться и выяснить, каким образом можно самостоятельно устранить наиболее распространенные неисправности насосных станций.

Распространенные важные причины частых поломок

Насосная станция имеет определенную комплектацию: блок управления, состоящий из манометра, реле, регулирующего давление, насос, накопительный гидробак и другие составляющие. Ремонт насосных станций предусматривает замену вышедшей из строя запчасти, смену электропроводки, обеспечение поступления необходимого количества воды. Причины аварийного состояния:

• поломка насоса;
• отсутствует электроэнергия, либо недостаточное ее поступление;
• не хватает запаса воды, она отсутствует в системе;
• поврежденгидробак для насосной станции;
• неисправен блок датчиков автоматического управления.

Для выявления условий неработоспособности вначале важно проверить расход электроэнергии, надежность соединения цепи. При низком напряжении требуется подключение к стабилизатору

Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса. Следующим этапом проверьте работу пускового устройства.

Насос может не поставлять воду по следующим причинам: при нарушении его герметичности, если в корпусе, либо по путепроводу появилась пробка воздуха. Недостаточный уровень высоты воды, низкий ее напор, несоответствие, засорение или поломка трубопровода, клапанов – это факторы, часто вызывающие сбой работы. Рассмотрим подробнее методы определения основных видов поломок и домашний ремонт насосов для воды.

Не происходит забор воды насосом

Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

• из электросети выключается насосная станция;
• производится слив воды из водяного бака;
• измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
• накачивается воздух в систему водоснабжения.
• заливается вода в станцию;
• присоединяется к сети с контролем давления.

Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

1. Насос для забора воды и подачи её во внутридомовую систему.
2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
3. Датчик давления, запускающее оборудование при снижении напора в системе.
4. Манометр.
5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

• Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
• Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
• Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
• Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
• Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
• Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
• Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
• Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

• Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
• На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
• Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
• Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
• Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

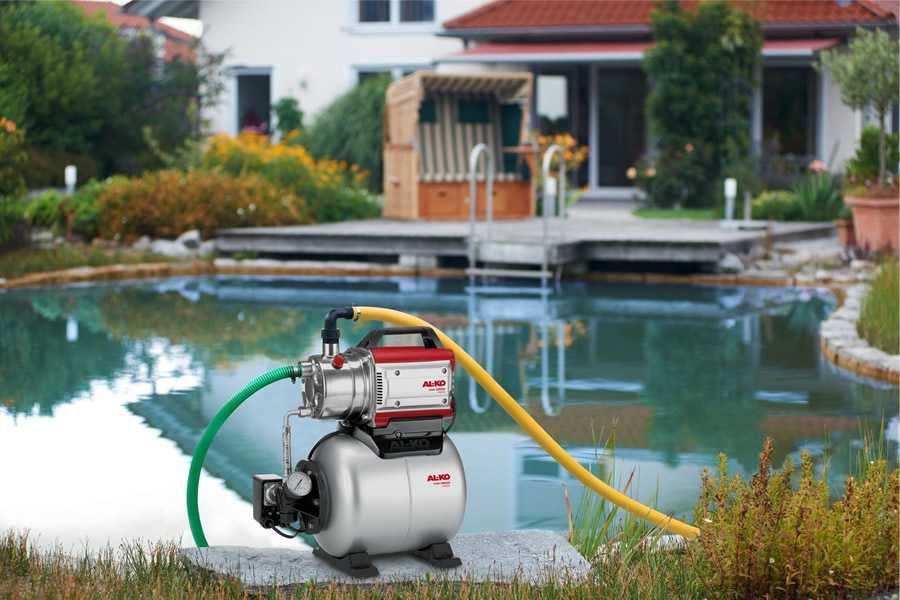

Ремонт насосной станции ALKO HW3500 (не качает):

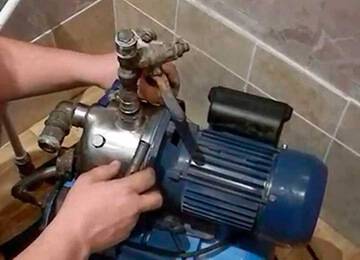

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

• Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
• Открутив болты, легким постукиванием по фланцу снимаем двигатель.
• Отделив соединение, станет видно вращательную втулку.
• Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
• Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
• Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

• Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
• Два штурвала с пружинами для регулировки давления.
• Реле управления подачи энергии на блок.

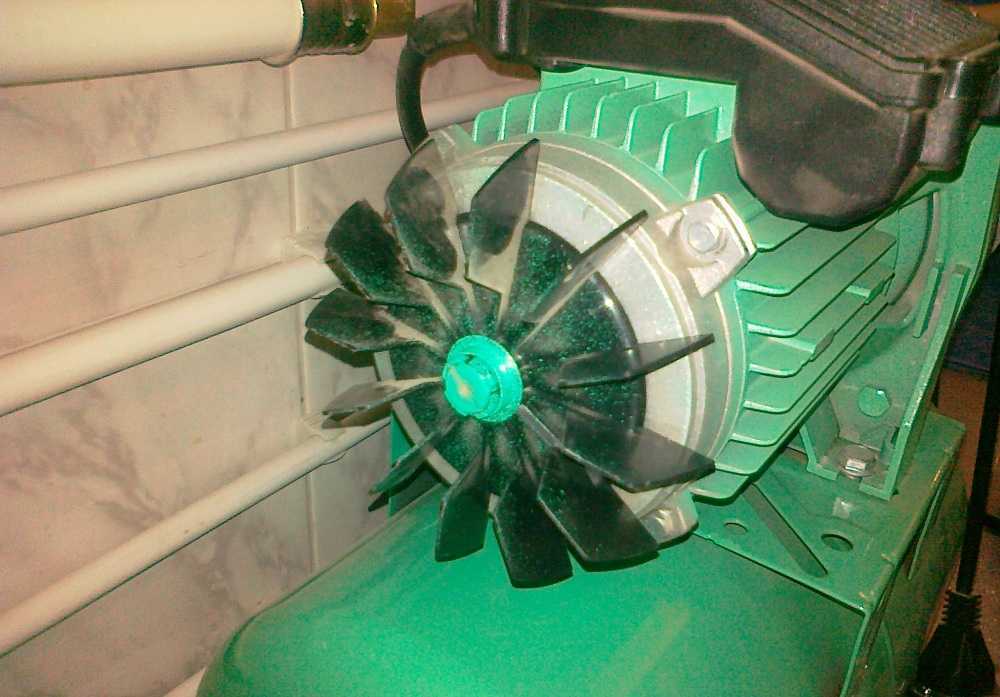

• Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
• Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

• Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
• Ось выйдет вместе с вентилятором охлаждения и подшипниками.

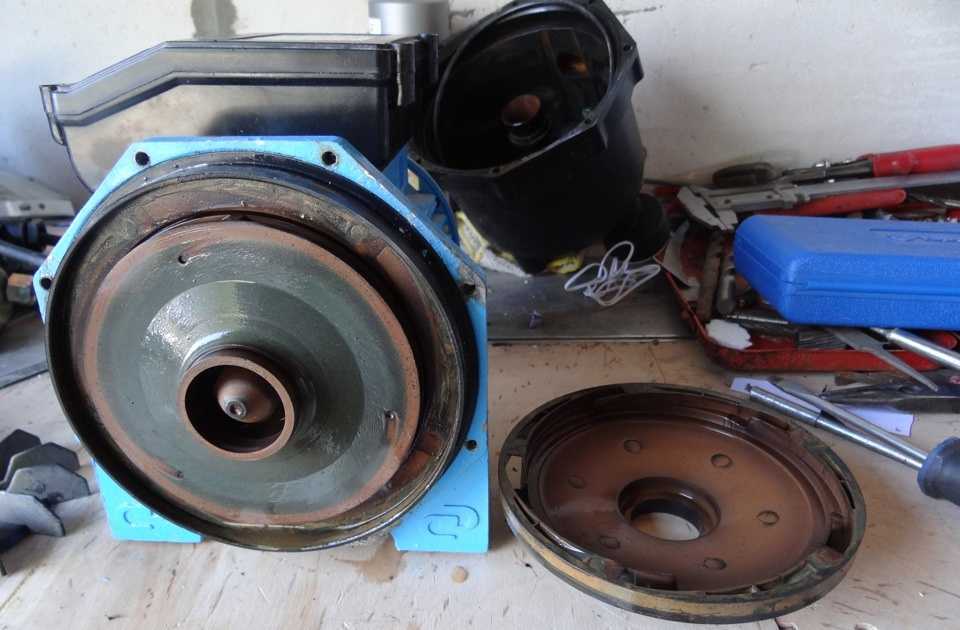

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

• Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
• Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа.

Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.

Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.

Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

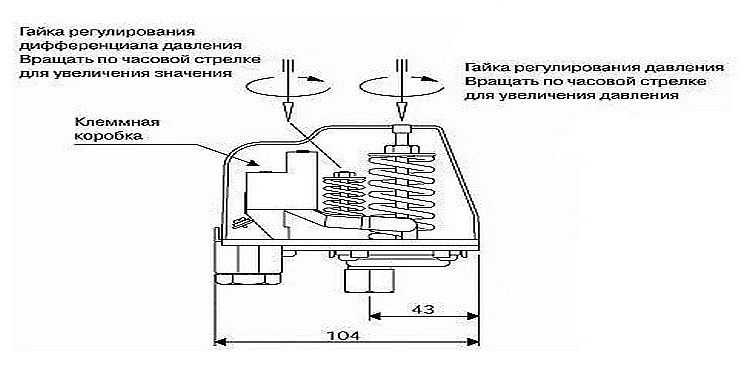

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

1. пружина большого размера предназначается за установку нижнего порога давления в системе;
2. пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.

При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться

Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.

Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.

Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.
