Разводка водопровода в квартире и доме

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной. Но и эта схема водопровода имеет несколько вариантов.

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина «на песке».

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

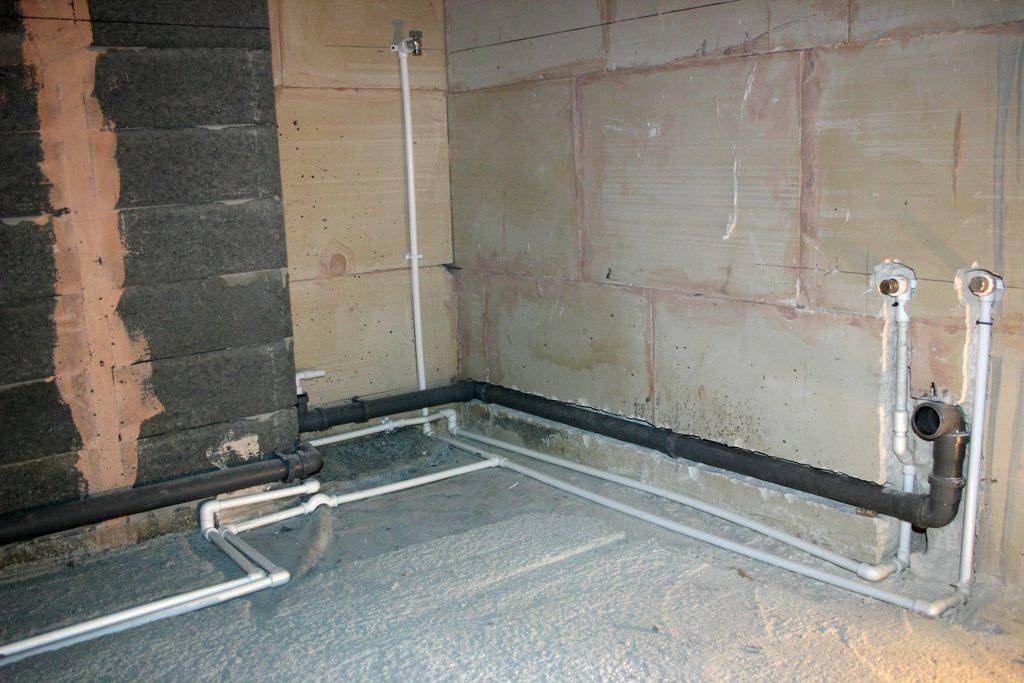

Первый этап разводки труб в ванной

Замена канализации начинается первоначально с планирования. Требуется составит четкий план комнаты, на котором будет отмечено место расположения старых сантехнических устройств, трубы водоснабжения и водоотведения. В том числе, указывается место, где стоит бытовая техника.

Перед началом разводки труб следует составить подробный план ванной комнаты, где будут отмечены бытовые приборы, трубы и другие устройства

Помимо этого, создается аналогичный план, на котором отмечается обновленный вид ванной комнаты. В нем нужно отметить, то где расположена проводка, водопровод и нужно сделать будущее место расположения сантехники и бытовых приборов.

Обязательно нужно выбрать варианты того, как будет прокладываться водопровод.

Он может быть вида:

• Открытого;
• Скрытого.

Наружная подводка труб является менее сложной и не слишком дорогой. Стоит заметить, что наличие труб на виду существенно портит эстетичность комнаты. Чтобы максимально улучшить интерьер в комнате, стоит сделать размещение водопроводных труб как можно ниже и спрятать за сантехническим оборудованием.

Скрытая прокладка водяных труб никак не повлияет на то, как выглядит ванная комната в квартире, однако придется проводить штробирование стен, чтобы скрыть в них коммуникацию. Выполнение монтажа требует немало времени, сил и материалов, а скрывается вся разводка, стыки, четверник за отделкой в стене.

За и против

При определении конструкции помещения необходимо учесть преимущества и недостатки каждой из схем. Для проживания в одиночку или для семьи из 2 человек подойдет совмещенная конструкция. Но при увеличении числа людей рекомендуется установить в помещении легкую или капитальную разделительную перегородку, что расширит возможности санузла.

Совмещенный санузел — вид сверху.

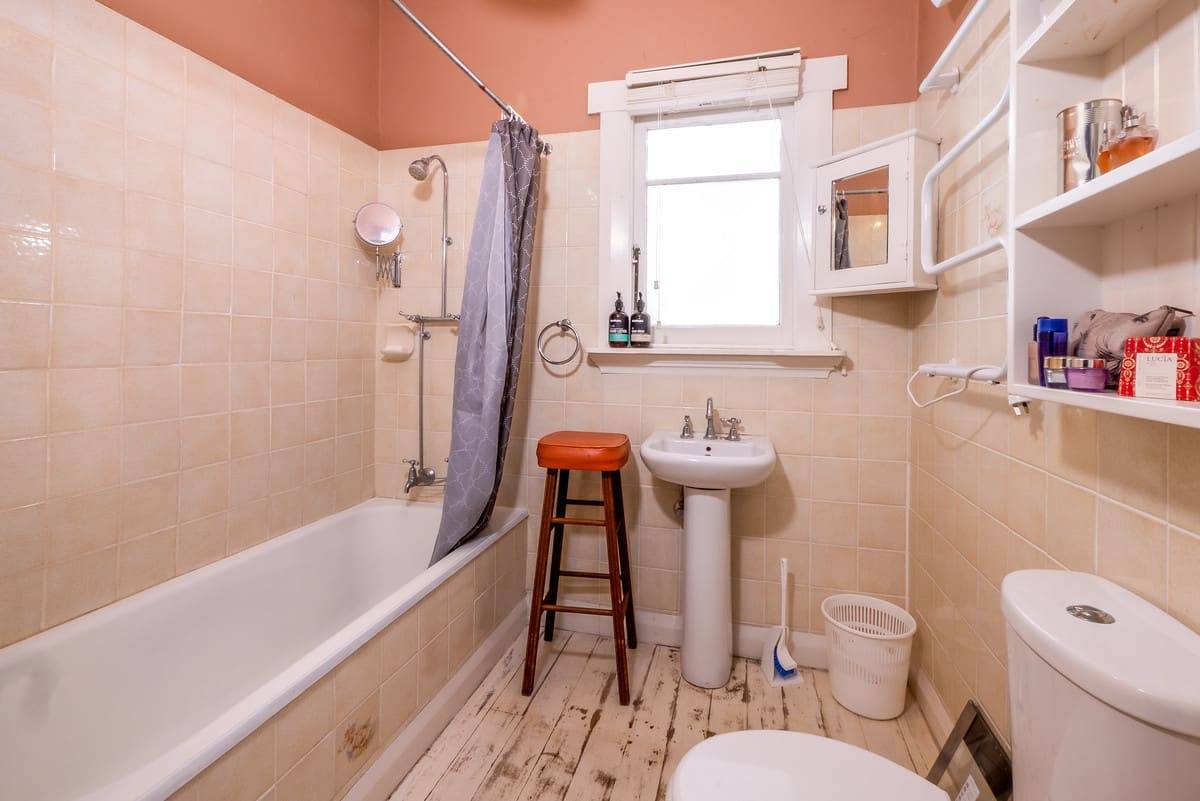

Совмещенный санузел

Совмещенный блок имеет недостатки:

• плохую вентиляцию, недостаток устраняют использованием дополнительных воздуховодов и электрического вентилятора;
• неудобную планировку, затрудняющую установку душевой кабины или стиральной машины.

Раздельный санузел

Преимущества помещения с дополнительной переборкой:

• возможность одновременного использования санузла 2 членами семьи;
• улучшение условий вентиляции.

Эргономика ванной и туалетной комнат

13.03.2009 17:54

  Просмотров: 128932

(60 оценок, средняя: 4.17 из 5)

В Мой Мир

Каждый раз, когда планируется ремонт, необходимо начинать его с, так называемых, мокрых зон — это ванная, туалет и кухня.Эти помещения самые сложные при планировании и расчете эргономичного пространства.

При реконструкции (ремонте) ванной комнаты учитываются необходимые условия, а именно:

1. Унитаз необходимо располагать вблизи стояка канализации, если это не учитывается, тогда унитаз ставится выше уровня пола.
2. Раковину необходимо размещать на высоте 85-90 см от уровня пола.
3. В маленьких ванных комнатах (меньше 15 м2) по технике безопасности запрещено устанавливать розетки и выключатели, они располагаются перед входом в комнату.
4. В случаях, когда ванная комната больше 15 м2 можно устанавливать розетки для различной техники:  полотенцесушителей, фенов, саун, телевизоров и даже електро-каминов.
5. Полотенцесушители располагают рядом со стояком для подключения к горячей воде. Электрические полотенцесушители устанавливают на любой высоте от пола и рядом с розеткой.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

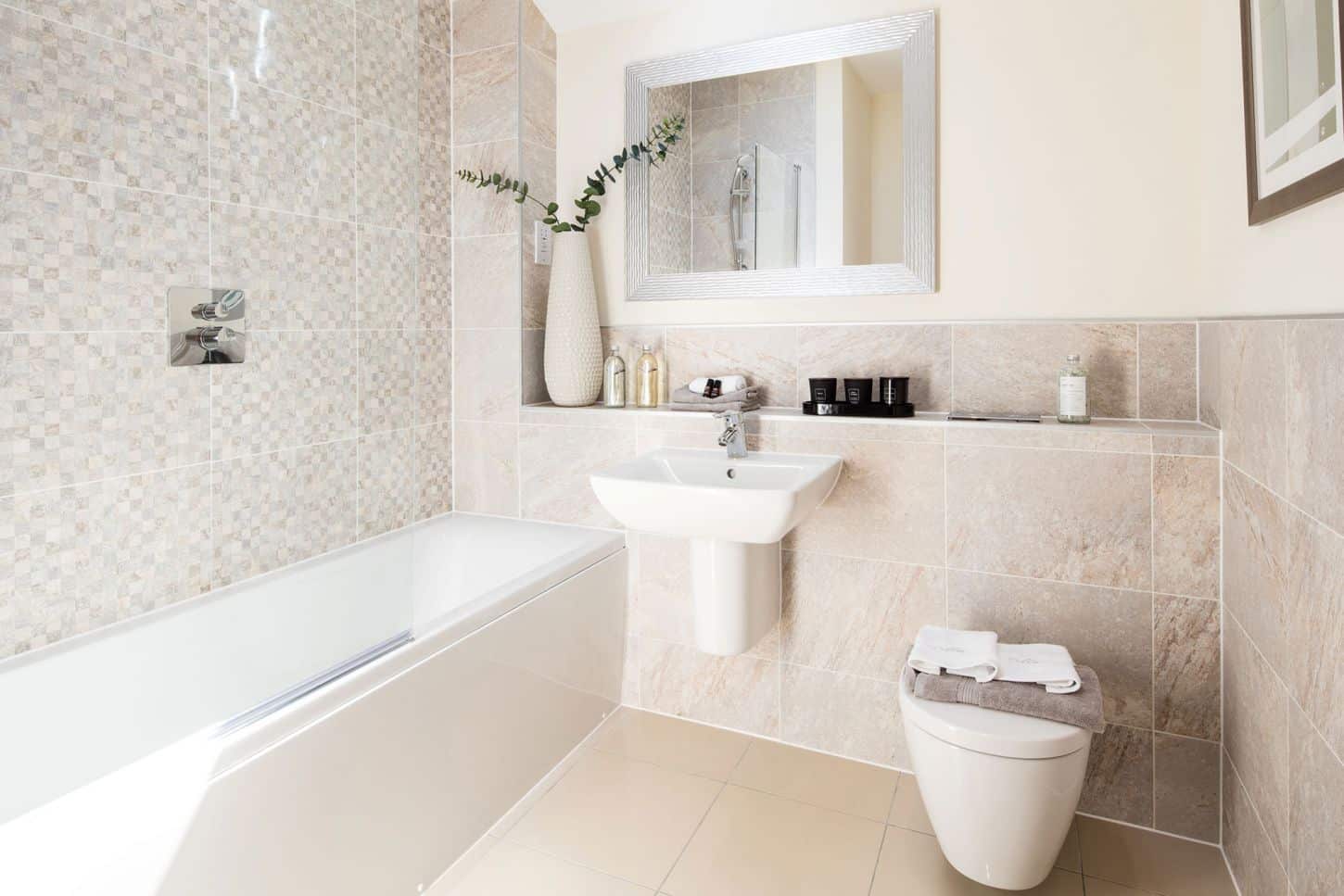

Совмещение санузла и ванной комнаты

Самый популярный способ перепланировки санузла – его объединение с ванной комнатой. За счет увеличения площади владелец квартиры может добавить новую мебель и другие предметы в уборную.

Убрав перегородку, владелец получает возможность для комфортного размещения в уборной стиральной машины, большой ванны или душевой кабины. Вот, какие преимущества дает эта процедура:

• устранение дверного проема одного из помещений существенно расширяет возможности планировки санузла – предметы размещаются удобнее;
• во многих домах коммуникации санузла занимают большое пространство и крайне неудобны в использовании. Перепланировка позволяет избавиться от этого дискомфорта;
• можно сэкономить на облицовке стены и установке дополнительной двери.

Если перепланировка дает возможность установки двери, открывающейся наружу, то это экономит еще больше места и повышает функциональность помещения.

https://youtube.com/watch?v=jhZHHV34CJA

Особенности планировки в домах разного типа

В хрущевках перегородка в уборной никогда не бывает несущей, поэтому ее устранение не несет опасности для соседей снизу или сверху. В панельных домах ситуация несколько отличается.

В некоторых постройках перегородка в уборной выполняет несущую функцию, поэтому еще на этапе планирования необходимо убедиться, используя техпаспорт, в наличии возможности устранения стены между туалетом и ванной.

Перепланировка санузла может осложняться еще и тем, что в панельном доме перегородка состоит из армированного бетона. Его сломать намного сложнее, чем кирпичную стену. Для демонтажа потребуется болгарка, подпорки и предельная аккуратность – без соблюдения технологии слома стены высок риск ее обрушения.

Особенности разделения санузла

Разделить туалет, душевую кабину и ванну можно разными способами. Самый кардинальный из них – постройка кирпичной стены. Для этого нужно учесть следующие требования:

• создают дизайн и согласовывают его в БТИ;
• изучают положение водопроводных труб и переносят их при необходимости, а также изменяют положение сантехники и счетчиков;
• потребуется установка дополнительного дверного проема для туалета или ванной.

Вместо кирпичной стены можно использовать современные методы разделения пространства: установка стеклянной панели или декоративной стены, использование складной ширмы или расстановка предметов мебели для гармоничного разделения пространства.

Все эти способы считаются достаточно функциональными и не требуют капитального вмешательства в коммуникации. Строительство дополнительной кирпичной стены может осложняться еще и тем, что несет существенную нагрузку на перекрытия.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

С чего начать ↑

Определитесь с расположением сантехники. При типовой ванной особо не разгонишься, место не позволит. Но помещения побольше имеют выбор. Общие рекомендации:

Унитаз рекомендуется располагать первым от канализационного стояка. Желательно, чтобы выпуск унитаза попадал через фитинг прямо в стояк или имел минимальное число поворотов. Будет правильно, если стоки от расположенных дальше унитаза сантехприборов прольются через него.

 Душ, типовая высота слива которого от пола мала, тоже разместите ближе к стояку, чтобы не было проблемы с уклоном. Довольно низко расположен слив. А вот умывальник, кухонную мойку, стиральную машину можно разместить подальше. Большинство умывальников, ванн, унитазов подключаются к трубопроводам схожим образом: на одной высоте располагаются оси канализационных выпусков, подводящих водопроводных труб. Но встречаются нетиповые решения. Целесообразно подобрать всё оборудование заранее, взять у продавца схемы подключения коммуникаций, строго следовать им

Особое внимание рекомендуем обратить на схему унитаза: слив может быть направлен по разному, причём под разными углами. 90% отечественных приборов оснащены наклонным горизонтальным выпуском, но встречаются иные варианты. Если собираетесь устанавливать большую угловую ванну, которая имеет не ножки, а несущий каркас, возьмите схему каркаса: не всегда удаётся «развязать» слив ванной по привычной схеме

Если собираетесь устанавливать большую угловую ванну, которая имеет не ножки, а несущий каркас, возьмите схему каркаса: не всегда удаётся «развязать» слив ванной по привычной схеме.

Расставив сантехнику, следует наметить расположение трубопроводов: начинайте с коммуникаций.

Типовые схемы разводки водопровода

Проектировщики регулярно разрабатывают новые схемы относительно прокладки систем водоснабжения из полипропилена. Каждое решение реализуется с учетом финансовых возможностей заказчика и особенностей конкретного объекта.

В квартире

Разводка водопровода в квартирах обычно проводится классическим способом. Это однотипная схема для труб с холодной и горячей водой.

Разводка водоснабжения в квартире

Для обоих вариантов подключение домашней сети осуществляется путем врезки трубопроводного отвода в стояк централизованной магистрали. Потом выполняется установка:

• запорного (отсекающего) крана;
• фильтра грубой очистки;
• редуктора давления;
• счетчика;
• обратного клапана;
• фильтра тонкой очистки;
• распределительного коллектора (гребенки).

Коллектор необходим для равномерного распределения воды по сантехническим приборам. При наличии гребенки напор жидкости будет одинаковым во всех одновременно используемых смесителях.

В частном доме

Во многих коттеджах и других подобных домах организовывается автономное водоснабжение. В таких хозяйствах нередко планировка отличается от стандартных решений квартир.

Водоснабжение частного дома

Поэтому разводку полипропиленовых труб с холодной и горячей водой часто выполняют по индивидуально разработанным схемам. Однако в любом случае применяется принцип коллекторного распределения жидкости.

В частных домовладениях обычно бойлерная и/или котельная система подразумевает подвод исключительно холодной воды. В этом случае источником может служить как центральная магистраль, так и скважина, колодец или другой доступный водоисточник.

При такой и иной разводки водопровода всегда проводится установка отсекающих вентилей рядом с каждым сантехническим прибором. Если прокладывается автономная система, обязательно монтируются обводные линии возле каждого водопотребляющего оборудования.

Наличие вентилей и байпасов позволяет ремонтировать сантехнические приборы без остановки работы сети. Их установка также способствует быстрому переключению автономного режима на централизованное снабжение и наоборот.

Какие понадобятся материалы и во сколько они обойдутся

Обращайте внимание при выборе труб на такие характеристики, как экологическая безвредность, способность выдерживать давление и температуру, сочетаемость с магистральным трубопроводом. Не забывайте учитывать и поправку на их стоимость

• Металлические трубы:
  • стальные — продолжают оставаться популярными благодаря прочности и теплопроводности;
  • медные — долговечные и абсолютно надежные, но стоят дороже.
• Пластиковые трубы:
  • полиэтиленовые — прочные, эластичные, но не выносят горячей воды;
  • поливинилхлоридные — неприемлемы для питьевой воды из-за того, что могут выделять токсичные вещества;
  • полипропиленовые — наиболее подходящий по всем параметрам вариант в условиях ванной комнаты, долговечны, пригодны для горячей воды.

Металлопластиковые трубы способны совмещать легкость пластиковых материалов с прочностью металла. Их рекомендуется применять при разводке коллекторным способом.

Разработка схемы расположения объектов и трубопровода

Схема расположения соединительных элементов, кранов, водяных счетчиков и элементов труб будет совершенно необходима для качественного результата. Она поможет рассчитать число соединений и отводов, определить места подключения сантехники и поможет сэкономить время и материалы.

Стандартно в схему разводки включают следующие обязательные элементы:

• Приборы учета воды;
• Запорно-регулирующая арматура;
• Фильтрующие элементы;
• Фитинги (муфты, уголки, водорозетки, переходники);
• Редуцирующие клапаны;
• Обратные клапаны;
• Подвод от стояка к полотенцесушителю;
• Канализационный коллектор.

Решив для себя, где будут расположены сантехнические устройства, вы, отталкиваясь от их габаритов, рассчитываете длину и диаметр подводящих участков. После расчета длины участков и числа дополнительных деталей останется выбрать подходящий вид разводки.

Монтаж редукторов

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.
Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

• манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
• во время установки, стоит предусмотреть специальные отсекающие краны;
• нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).

Монтаж трубопроводов из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом.  Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

• отрезают отрезки труб требуемой длины;
• удаляются с торцов деталей заусенцы;
• подготавливаются нужные фитинги;
• на паяльник устанавливаются насадки требуемого диаметра;
• сварочный инструмент нагревается до температуры 260ºС;
• соединяемые элементы вставляются и надевают на нагретые насадки;
• полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
• стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Характеристики изделий из полимеров

Самым подходящим решением станет разводка труб в ванной своими руками полипропиленом, поскольку этот материал своими эксплуатационными качествами отвечает всем требованиям к такой конструкции. Он является универсальным и подойдет в одинаковой степени как для монтажа водопровода, так и для канализации.

Изделия из полиэтилена и полихлорвинила очень гибкие и крепкие. Они прекрасно выдерживают низкие температуры, однако не годятся для подключения горячей воды или ее стока. Их можно соединить между собой с помощью специальных раструбов или склеить.

Основным достоинством труб из полимеров является легкость монтажа

Металлопластиковые системы имеют самую низкую стоимость и отличную эластичность. Однако они выдерживают гораздо меньшее давление жидкости, чем экопласт. Кроме того, срок службы таких изделий в два раза короче полипропиленовых аналогов.

Монтаж канализации

В большинстве домов и квартир обустраивается безнапорная канализация. Поэтому на схеме разводки труб отмечается необходимый угол уклона. Для магистралей диаметром 50 мм он составляет 30 мм на 1 м.п. Уклон делается в сторону центрального стояка.

Как правильно развести трубы канализации в санузле:

• Диаметр сливной трубы унитаза такой же, как у стояка. Обычно он составляет 110 мм.
• Унитаз подключаются к центральному стояку напрямую.
• Диаметр остальной разводки труб – 50 мм.
• Магистрали канализации должны находиться ниже трубопроводов водоснабжения.
• Начиная от центрального стояка диаметр труб может уменьшаться, но не увеличиваться.
• Через каждые 50-70 см рекомендуется установить ревизионные люки. Это нужно для контроля состояния системы, прочистки. Рука должна свободно проходить в люк.

Совет: чем проще система разводки труб в ванной, тем легче ее сделать самостоятельно

Важно, чтобы дальнейшее обслуживание и возможный ремонт не вызвали затруднений. Поэтому составленную схему нужно несколько раз перепроверить

Для наглядности можно ознакомиться с видео, в которм мастера раскрывают секреты монтажа трубопроводов:
