Печка на жидком топливе: Печь на отработке – Виды, Преимущества и недостатки

Печь из газового баллона своими руками

Глядя на чертеж самодельной печи на отработке, мы можем заметить, что роль корпуса у нас играет сам баллон, от которого отпиливается верхняя часть. Высота корпуса – 550 мм.

Сейчас мы разберемся, как собрать печь на отработке из газового баллона. Для этого нам понадобятся сварочный аппарат, электроинструменты и рулетка. Помимо баллона необходимо подготовить:

• Отрезок трубы диаметром 110 мм (по ней будет подаваться воздух);
• Отрезок трубы диаметром 20 мм (по ней будет подаваться топливо);
• Металл для наварки ножек;
• Металл для создания чаши.

Из верхней части изготавливаем крышку, через которую внутрь баллона будет вставлена труба диаметром 110 мм, не доходящая до дна на 60 мм. К нижней части этой трубы привариваем крышку с четырьмя отверстиями (одно отверстие в центре, его диаметр составляет 22 мм, еще три отверстия диаметр 5 мм по радиусу, с небольшим отступом от середины). В отверстие посередине вставляется труба диаметром 20 мм, через которую осуществляется подача топлива.

К нижней части внутренней трубы привариваем металлическую чашу – в ней у нас будет гореть солярка, разогревающая чашу, в которую впоследствии будет капать отработка. Сама чашка изготавливается из куска трубы диаметром 140 мм и куска листового железа, вырезанного в виде круга и приваренного с нижней сторону. Высота чаши составляет 20 мм.

Кстати, во внутренней трубе нашей печи на отработке необходимо проделать пять рядов отверстий диаметром 10 мм. Общее количество отверстий – 35 штук (итого пять рядов по 7 шт в каждой). Расстояние между рядами – 100 мм.

В конечном итоге у вас должна получиться подобная конструкция.

Далее приступаем к формированию дымохода и поддувала. Поддувало делается в самой нижней части нашей печки – через него в чашу заливается солярка для розжига и прогрева. Также через него поджигается капающая отработка. Отверстие под дымоход вырезаем в верхней боковой части – в полученное отверстие ввариваем кусок трубы диаметром 110 мм. Впоследствии к ней нужно будет приварить саму трубу дымохода.

Также рекомендуется сделать в верхней часть еще одно смотровое окошко с крышкой. Что касается забора атмосферного воздуха, то его лучше забирать снаружи, приварив к верхней части внутренней трубы крышку с отверстием под подвод воздуха.

В завершение всего привариваем верхнюю крышку – процесс создания печи на отработанном масле своими руками можно считать завершенным. Теперь ее нужно проверить в тестовом режиме – лучше всего проводить эксперименты на улице. Заливаем в чашку немного солярки и ждем, пока она прогорит. После этого открываем вентиль с отработкой и смотрим, как начинается процесс выхода на рабочий режим. Только после завершения испытания можно приступать к монтажу печи в отапливаемом помещении.

Конструкция

• Топливный бак, который снимается и имеет клапан.
• Винт для регуляции.
• Блок, с наличием фитиля.
• Съёмная решётка.
• Отражатель.
• Горелка.

На корпусе находится отражатель, его окрашивают порошковым красителем. От него зависит обогрев здания.

По центру конструкции располагается горелка.

Топливный бак, находящийся в задней части прибора, подаёт горючее в фитильную чашу самотёком.

Регулировочным вентилем устанавливается мощность обогрева.

Мы представили общую конструкцию печей, но в идеале, некоторые модели отличаются. Это диктуется производителем, который их производит и поставляет.

В основном они изготовлены из огнеупорной стали и могут достигать до 10 кг в весе. Компактность прибора позволяет его транспортировать в различные места.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Печь для дачи с калориферными трубами :

Добрый день, Александр! Подскажите, а какова эффективность данной системы? На комнату одна труба- это не мало?

1. Александр Залуцкий Автор записи 13.08.2012 в 6:30 дп

Заказчик обещал пригласить зимой, когда будет приезжать на выходные. Будем делать замеры. При пробной топке сожгли 2 кг дров. Через 10 минут после розжига температура выходящего из труб воздуха была 53 градуса.

Интересно! А за счет чего происходит нагрев помещения: в большей степени за счет присутствия части печи в поомещении или за счет конвекции воздуха черпез всттроенные трубы? И еще: я правильно пониманию, что холодный воздух снизу поступает в трубу и через верхний патрубок выходит уже теплый воздух? Как быстро прогревается отапливааемое таким образом помещение? И что нужно сделать, чтобы сохранить это тепло — подтапливаать?

1. Александр Залуцкий Автор записи 13.08.2012 в 6:35 дп

Быстрый прогрев за счет труб. Массив печи начинает теплеть только через 15…2 часа после растопки. Вы правильно понимаете — снизу холодный воздух , вверху теплый. Скорость нагрева помещения будем измерять зимой. Массив печи будет накапливать тепло минимум 12 часов. Печь желательно топить 2 раза в сутки. Чтобы в маленьких комнатах не было жарко, на трубы будут ставиться затычки.

есть сомнения на счёт «быстрого прогрева», немного ускорит — да (сечение маловато), зато есть опасение что трубы начнут расшатывать кладку, вот если бы внутри они имели коленья, например на встречу друг дружке или горизонтальный участок подлиннее

1. Александр Залуцкий Автор записи 14.08.2012 в 12:05 дп

Чтобы не расшатывали кладку и обернуты асбестовым шнуром.

А у меня сомнений нет. Лучшая рассылка по печам, и их изготовлению

Конструкция и принцип работы

В состав конструкции печи на солярке должны входить следующие обязательные элементы:

• съемный бак для заливки горючего (солярки),
• блок со сменным фитилем, именуемый фитильной чашей,
• горелка с регулировочным винтом,
• особый отражатель,
• решетка, корпус.

Обязательным элементом печи есть размещенная по центру ее конструкции горелка, в фитильную чашу которой горючее поступает самотеком из закрепленного на задней стенке топливного бака. В фитильной чаше по окончании розжига солярка преобразовывается в газообразную смесь, которая сгорает после этого в рабочей камере, снабжающей действенный расход горючего. За счет дозирования количества жидкости, поступающей в горелку, осуществляемой посредством особого регулировочного винта, вы имеете возможность получать требуемую температуру нагрева рабочего помещения.

Железный отражатель печи закрепляется на корпусе, обработанном особым красителем порошкового типа, поскольку эта часть отопительного устройства снабжает равномерное распространение тепла по обогреваемому помещению.

Приведенное выше описание касается только неспециализированного принципа работы печи на солярке и не передает всех тонкостей и изюминок функционирования конкретных конструкций, изготавливаемых самостоятельно. Но всех их объединяют следующие требования, предъявляемые к рабочим чертям устройств этого класса:

1. Материалом для изготовления таких печей обязана помогать жаростойкая сталь.
2. Вес изготавливаемой своими руками конструкции не должен быть больше 10 кг, что разрешает вольно перемещать ее по обслуживаемому объекту либо переносить в другое помещение.
3. Рекомендуемые для независимого изготовления габариты устройства смогут составлять:

• высота – от 3,5 до шести метров,
• глубина и ширина – от 2,5 до четырех метров.

Принцип работы

Топливо постепенно поступает в кольцевой резервуар и пропитывает стекловолоконный фитиль, который начинает гореть. Газообразная смесь перемещается в камеру для сгорания, в которой постепенно и равномерно догорает. Горелка отдает тепло, а за счет отражающей нержавеющей поверхности повышается эффективность работы прибора.

Специальные цилиндры, расположенные в камере сгорания предоставляют возможность задействовать инфракрасный режим обогрева, а также конвекцию. Нержавеющая поверхность нагревается до 800°С и начинает прогревать воздух в помещении, а инфракрасные лучи, отражаясь от экрана, нагревают расположенные в помещение предметы.

Печь на солярке своими руками

Оборудование для отопления нежилых помещений, работающее на дизельном топливе либо отработанном масле, можно изготовить своими силами из подручных материалов. Самодельная конструкция имеет простейшее устройство, рассчитанная на производство в кустарных условиях. Для работы потребуются доступные материалы и электрические и ручные инструменты, которые есть практически в каждой мастерской.

Печь собственного изготовления состоит из следующих деталей:

• корпус сварной из листовой стали или бочки объемом в 200 литров;
• горелка безнапорная;
• емкость для топлива;
• трубопровод, подающий с запорной арматурой
• дымоход с шибером (заслонкой для изменения тяги);
• патрубок для соединения печи с дымовым каналом.

Общий вид на схеме:

Все перечисленные узлы и детали изготавливаются самостоятельно из стального листа или труб разного диаметра. Печь на солярке своими руками собирается на заранее подготовленном основании и тщательно на нем закрепляется стальными анкерами. Надежный железобетонный фундамент гарантирует защиту от смещений корпуса и возникновения напряжений в дымовом канале, выведенном через стену.

Необходимые материалы и инструменты

Для изготовления отопительного оборудования своими силами понадобится:

1. стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
2. уголок или труба профильная прямоугольного сечения;
3. трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.

Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:

1. дрель электрическая с набором сверл;
2. машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
3. аппарат сварочный инверторный с набором электродов, потребного диаметра;
4. ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.

Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

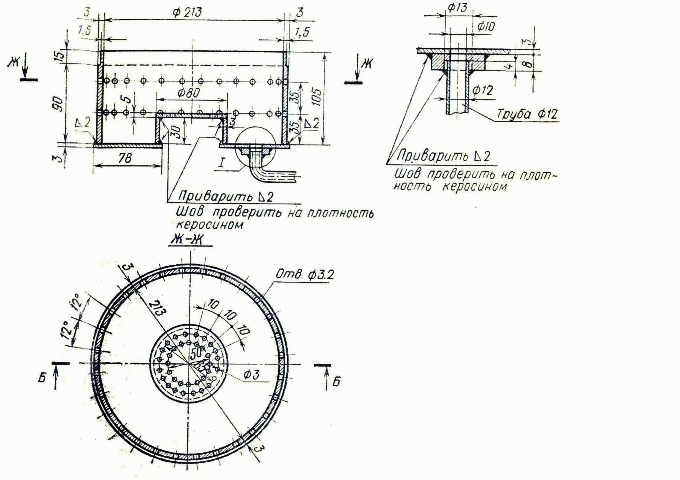

Чертеж нижней части печи:

Чертеж верхней части:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Принцип действия безнапорной горелки

Подача дизельного топлива в испарительный резервуар происходит через трубопровод и регулируется запорной арматурой. Соляра поджигается через отверстие, предназначенное для подачи воздуха. Устойчивая тяга возникает после достижения определенной температуры, когда испарение дизтоплива станет постоянным. Смешивание паров топлива с воздухом происходит над пластиной воздушного узла, где он и горит.

Дизельное топливо и отработанное масло имеет достаточно резкий запах и лучше всего такие печи использовать в гараже или ином нежилом помещении. Установка обогревателя должна производиться в соответствии с требованиями пожарной безопасности. По отзывам владельцев жидкостных печей такой конструкции, составляет величину в 0,2-0,4 литра в час.

«Чудо мембрана №6 — АРКТИКА»

«Чудо мембрана № 6» в 2020 году прошла испытания в Якутии (смотрите видео).

Затратив примерно 300 рублей на материалы и ДВА часа времени на изготовление, Вы получите экономию дров или угля, а так же сделаете огромный вклад в экологию своего родного края.

Леса сжигаться будет меньше и воздух станет чище, так как «Чудо мембрана» создаёт высокую температуру в топке печи и дым, от дров или угля, почти полностью сгорает.

Дымоход в печи или камине всегда будет чист, в нижней части топки печи температура значительно повышается, и происходит полное сгорание газов. Теперь сырые дрова будут гореть и давать тепло, а не дымить.

Гетерогенный катализатор «ЧУДО МЕМБРАНА» во время работы производит » ЖИВЫЕ ЛУЧИ» — Длинноволновое инфракрасное излучение узкого диапазона от 4 до 16 микрон — имеет выраженный терапевтический характер и оказывает на организм человека уникальное оздоравливающее воздействие.

Инфракрасное излучение — ( невидимая человеческим глазом часть оптического излучения) также называют «тепловым» излучением, так как инфракрасное излучение от нагретых предметов воспринимается кожей человека как ощущение тепла.

Дымоход всегда будет чист, а баня быстрей прогреется!

«Чудо мембрана №6 — АРКТИКА», при нагревании вырабатывает электроэнергию, с помощью которой происходит нарушение водородных связей в воде, и водяной пар при взаимодействии с раскалённым железом превращается в водяной газ (гремучий газ) и возгорается.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Плюсы и минусы

Как и любое другое отопительное устройство, эта печка имеет свои положительные и отрицательные моменты.

Достоинства:

• равномерность обогрева помещения;
• автономность;
• низкая стоимость;
• возможность осуществления контроля над процессом горения;
• наличие варочной панели;
• компактность и транспортабельность;
• недорогой монтаж;
• пожаробезопасность;
• отсутствие дыма и сажи;
• экономный расход топлива.

Недостатки:

обязательная вентиляция помещения;
выделение неприятного запаха;
низкая инертность;
важность применения только очищенного топлива и обеспечения соответствующих условий его хранения.

Какой расход топлива?

Автономность дизельного котла отопления – это его явное преимущество, а удобство пользования и работа на солярке делают его самым экономичным агрегатом.

Установка такого котла не потребует от вас получения специального разрешения.

Но горючее необходимо будет хранить в специальных топливных емкостях.

Объем будет зависеть от полной площади отапливаемых помещений.

Исходя из практических наблюдений, объемы топливных резервуаров нужны в пределах от 3 до 12 тонн на отопительный сезон (6-8 месяцев).

Топливные резервуары обычно устанавливаются в отдельном помещении, здании или за пределами здания. Правила пожарной безопасности требуют, чтобы емкости были заглублены в грунт, если это позволяют геологические условия местности.

Заглублять резервуары нужно еще по нескольким причинам – если грунтовые воды расположены близко, то весной почти пустая емкость может приподняться, а на морозе увеличивается вязкость соляры, возрастают суточные нагрузки на топливный насос, что приводит к быстрому выходу его из строя и большим затратам электроэнергии для перекачки ДТ.

Приблизительно рассчитать расход дизельного топлива можно по формуле, отражающей такое соотношение: тепловая мощность котла 10 кВт получается при расходе топлива в 1 кг/час.

Можно использовать и другую формулу: мощность горелки умножается на коэффициент 0,1. Результат – количество дизтоплива в килограммах, которое будет расходовать котел за 1 час.

В качестве примера можно рассчитать приблизительный расход дизтоплива для отопления здания общей площадью 150 м2. Мощность котла на дизельном топливе для обогрева дома – 15 кВт. Простой расчет показывает:

15 х 0,1 = 1,5 кг/час

То есть, на полной мощности горелки котел израсходует 1,5 кг солярки за 1 час, а за сутки:

24 х 1,5 = 36 кг.

Делаем акцент на то, что на полную мощность котел работает не весь отопительный сезон, а только около 100 дней, и еще столько же – с 50% мощностью. Получаем после простых расчетов:

(100 х 36) + (100 х 18) = 5200 кг

То есть – немного больше 5 тонн дизельного топлива. Если соблюдать все условия эксплуатации и содержания дизельного котла, то он прослужит более 50 лет.

Характеристики печи

Все виды автономных печей на солярке можно разделить по следующим признакам:

• способу нагрева;
• конструктивной схеме;
• выделяемой мощности;
• скорости расхода солярки;
• возможности подключения дополнительных отопительных устройств или систем;
• массогабаритным характеристикам.

Печка буржуйка

По способу нагрева их можно разделить на две большие категории:

• автономные устройства с применением прямого нагрева;
• аппараты, использующие косвенный нагрев.

Особенностью устройств прямого нагрева является отсутствие оборудованного дымохода. Их называются «буржуйками».

Наибольшее распространение получили аппараты косвенного нагрева.

Самодельная печка на солярке собирается по одной из следующих схем:

• двухконтурной или как её называют газовоздушной;
• фитильной;
• капельной;
• с применением стальных листов;
• используя обыкновенный газовый баллон.

Самодельная печка на солярке

По мощности отдаваемого тепла и скорости расхода солярки агрегаты заводского исполнения начинаются от 2,5кВт расходом 180 миллилитров солярки в час и до 20кВт с производительностью 550 м3 в час. Потребление солярки возрастает да 1,5 литров. Такие агрегаты называются тепловыми пушками.

Возможность подключения дополнительных обогревательных систем, например воздуховодов. В зависимости от характеристик изменяется время непрерывной работы. Это время варьируется от 6 до 28 часов работы без дозаправки.

Описание отопительного прибора

Печка в процессе работы использует жидкий вид топлива, это может быть солярка, керосин. Из топливного бака солярка поступает в фитильное отделение под собственной силой тяжести или самотеком. Регулируют такую подачу специальным устройством. После нагрева солярка выделяет летучие вещества, которые поступают в камеру сгорания и при горении выделяют дополнительное тепло. В магазинных вариантах конструкторы предусмотрели компактное распределение паров, что ведет к равномерному горению.

В конструкции предусмотрен съёмный топливный бак с клапаном и винтом для регулировки. Установлен блок с расположенным вентилем, решетка съемная, есть отражатель и горелкой. Отражатель обработан красителем на порошковой основе, с его помощью увеличивается обогрев.

Активно используется частниками в нежилых помещениях, например, гаражах, подвалах, теплицах, палатках. Отлично дополняют отдых туристов и рыбаков, но в жилых помещениях применяется редко, если там нет альтернативных вариантов подогрева, и отсутствует электричество.

Положительные и отрицательные стороны

К плюсам относят:

• равномерное распределение тепла в комнате;
• не зависит от электрической сети;
• процесс сжигания полностью под контролем;
• стоимость агрегата доступная для всех пользователей, установка несложная;
• сажа и дым при правильной эксплуатации не выделяется;
• работает экономно, можно переставлять и переносить из-за малого веса и габаритов;
• безопасный в смысле пожара вариант.

Недостатки проявляются в недочетах:

• не работает на неочищенном масле;
• в непроветриваемых комнатах не применяется из-за неприятного запаха от сгорания;
• малоинертный агрегат.

Требования безопасности

Для нормальной эксплуатации без непредвиденных ситуаций соблюдают определенные меры:

• нагревательный агрегат не располагают вблизи легко воспламеняющихся предметов и материалов, не допускают захламленности в месте установки;
• на решетку для готовки не ставят емкости с содержимым, вес которых превышает 5 кг;
• если нет системы проветривания или оконные проемы глухого типа, то использовать чудо-печку на жидком топливе нельзя;
• печь ставится на основание, которое покрыто огнеупорным материалом (асбест, керамика, кирпич);
• не применяют другие виды топлива, кроме тех, что указаны в инструкции;
• не допускают попадания воды в топливный бак.

Делаем своими руками

Сооружение отопительного прибора самостоятельно – очень затратный, занимающий время и силу процесс. Он себя оправдывает только тогда, когда его себестоимость будет ниже, чем цена заводской разработки. Для чудо-печи этот процесс неоправданный, но каждый решает сам, что лучше.

Существует несколько видов обогревателей на солярке.

Обогреватель из газового баллона

Для изготовления потребуются:

1. Баллон без швов с толщиной стенок менее 1,5 см.
2. Трубы для дымоотвода длиною в 4 м и диаметром свыше 10 см.
3. Резервуар для горючего, объемом до 15 л.
4. Медные трубы.
5. Болгарка и аппарат для сварки.
6. Угольники из стали.

Процесс подачи солярки идет самотеком. Он не требует дополнительных элементов для прогревания воздуха. Источник горения должен быть на той же высоте, что и контур. Это позволяет предотвратить процесс перегревания печи до пожароопасной температуры.

Инструкция по изготовлению:

1. Разрежьте баллон с помощью болгарки на две ровные части. Одна из них будет служить в качестве крышки, вторая – камеры.
2. Приварите к камере металлические углы, таким образом, чтобы сформировать ножки.
3. В крышке сделайте с помощью сварочного аппарата небольшое отверстие под вытяжную трубу с диаметром 10 см. Отверстие следует сделать на расстоянии 15 см от края.
4. В корпусе проделайте небольшую дырку, которая будет использоваться для регулировки поступления воздуха. Его будет прикрывать специальная пластина.
5. От места сварки отмеряйте 10 см и в полученной точке сделайте отверстие в 3 мм диаметром. По такому принципу следует сделать еще 10 дыр, последняя из которых будет располагаться на расстоянии 0,5 м от сварочной точки.
6. В трубе просверлите отверстие под трубу с диаметром 8 см и длину 4 м. Ее следует смонтировать параллельно полу и хорошо приварить.
7. Для залива топливной жидкости в крышке следует сделать дополнительное отверстие диаметром не более 8 см.

Источник горения должен быть на той же высоте, что и контур, это позволяет предотвратить процесс перегревания печи до пожароопасной температуры

Капельный тип печки

Печь с капельной системой работы очень проста в изготовлении. Как правило, используется для обогрева небольшой площади помещений.

Инструкция по изготовлению:

1. Сделайте предварительный расчет территорию, которая будет обогреваться. Например, для помещения размером 3 на 3 метра будет достаточно ящика с параметрами 30х30х45 см.
2. Для печки с небольшими размерами можно использовать емкость от огнетушителя, для больших размеров можно использовать емкость в 200 литров.
3. Для емкости под солярку достаточно емкости объемом в 2 л, например, можно использовать обыкновенную медицинскую горелку. Для ее подсоединения следует соединить резиновый шланг горелки под углом 90 градусов с медной трубой с небольшим диаметром и длиной в 1 м.
4. Шланг следует согнуть пополам и закрепить струбциной для фиксации деталей печки. Регулировочный винт следует вмонтировать так, чтобы процесс поступление жидкости был капельным.
5. Вместо фитиля можно использовать смоченную в солярке ветошь.
6. Установите дверцу.
7. По центру корпуса сделайте отверстие под диаметр медной трубы.
8. Если планируете использовать устройство для приготовления пищи, следует смонтировать трубку не сверху, а сбоку.
