Классификация инструмента
Классическая отвёртка состоит из рукоятки, изготавливаемой из различных материалов (от пластика и дерева до стали и диэлектриков), стержня и наконечника, который иногда называют шлицем. В зависимости от вида, материалов и формы этих трёх основных элементов, отвёртки и различаются между собой.
К самым популярным и широко применяемым как в быту, так и в профессиональной деятельности, относят слесарные отвёртки — плоские и крестовые. Благодаря прямой или крестообразной форме шлица таким инструментом удобно откручивать распространённые типы крепежа (шурупы, саморезы и т. д.).
Очень популярна в быту и так называемая переставная отвёртка. Её стержень можно легко вынуть из рукоятки вручную, при этом на разных концах стержня находятся разные виды шлицев, что делает такой инструмент гораздо более универсальным. Некоторые переставные модели могут иметь сразу по 4 наконечника в комплекте, что ещё больше расширяет их функции, а многие и вовсе имеют целый набор сменных бит под любые шлицы.
Точная отвёртка пригодится тем, кто часто работает с мелкими деталями и механизмами. Очень часто такой инструмент можно увидеть в руках у мастеров по ремонту мобильной техники (смартфонов, планшетов и т. д.).
Двухкомпонентные модели получили своё название за использование полипропилена и резины при изготовлении рукояти. Такие изделия обычно обладают отличными эргономическими качествами. Материал, из которого выполнена рукоятка, не скользит даже в мокрых руках, а магнитное покрытие наконечника предназначается для того, чтобы не дать вывернутым шурупам упасть и потеряться.
Мастера по работе с часами обычно используют специальные часовые отвёртки. Их основное отличие – тонкие (не более 1 мм) наконечники. Работать с ними часто приходится под увеличительным стеклом. Чаще всего такие изделия продаются наборами, однако можно найти и отдельные экземпляры под конкретный размер шлица.
Продолжая говорить о профессиональных инструментах, нельзя не упомянуть так называемые модернизированные виды отвёрток, использующиеся чаще всего специалистами в той или иной профессии. Одни из представителей этого вида — диэлектрические модели, предназначенные для работы с электрическими сетями. Такой инструмент при работе защищает электрика от поражения током, даже если сеть находится под напряжением.

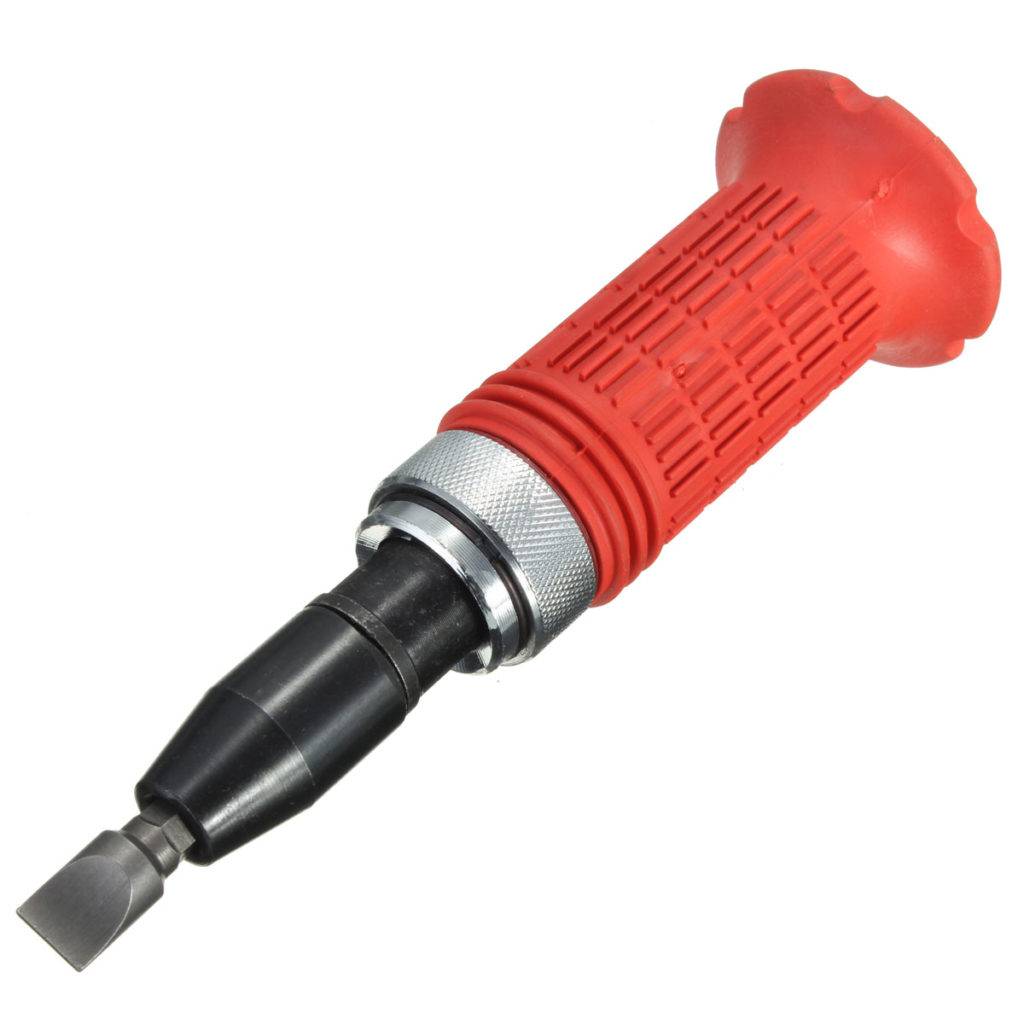

При помощи ударных отвёрток можно «утопить» вкручиваемый винт в покрытие без приложения дополнительных усилий со стороны: их конструкция позволяет создавать усиленный импульс, направляемый на шлиц. При помощи такой отвёртки очень удобно раскручивать проржавевшие крепления.
Достаточно удобными в долгой работе (но дорогостоящими) считаются реверсивные отвёртки. Они снабжаются так называемым храповым механизмом, который позволяет при помощи данного инструмента производить монтаж и демонтаж крепежа без отрыва руки от рукоятки, просто совершая возвратные движения кистью.

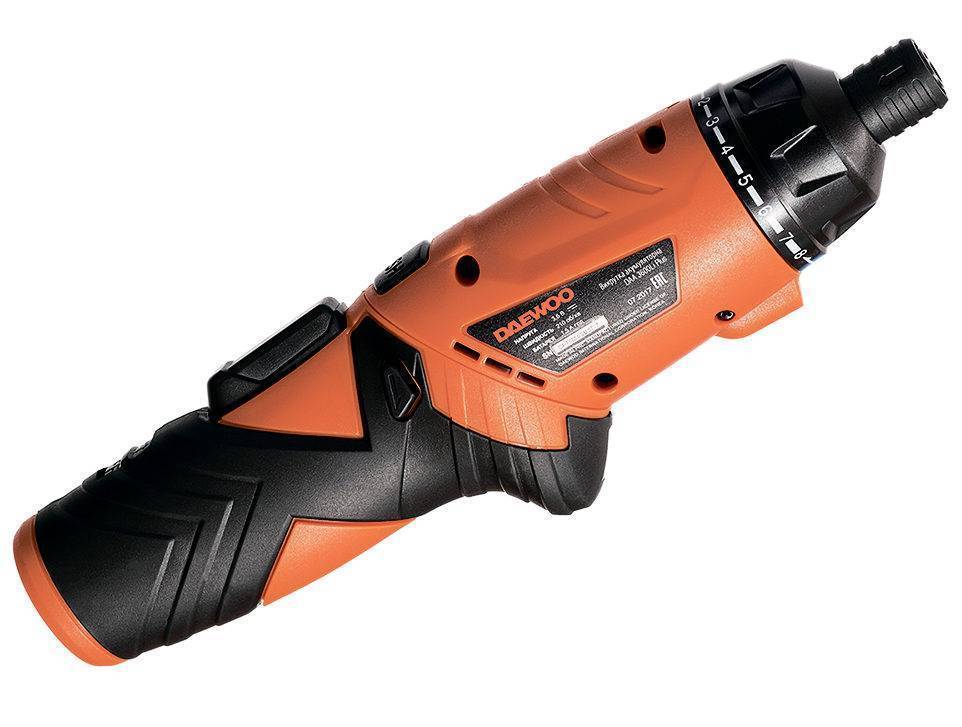

Аккумуляторные отвёртки по принципу действия и внешнему виду больше напоминают шуруповёрты, однако их всё же выносят в отдельную категорию. Настройка усилия вкручивания, передаваемого на стержень, позволяет мастеру «выровнять» усилие, которое будут оказывать все закреплённые элементы конструкции на её каркас. Очень часто такие модели применяются при сборке мебели и других конструкционных изделий.
Особого внимания заслуживают телескопические модели, у которых регулируется длина стержня. При помощи такого инструмента можно выкручивать крепления даже в труднодоступных местах.
Очень часто в работе случается, что до нужного винтика под прямым углом никак не добраться, какой бы ни была длина стержня, и тогда на помощь приходят отвёртки с гибким валом. Их стержень выполнен из гнущегося материала и может изменять угол изгиба до определённых значений, позволяя выкрутить даже самый «трудный» саморез или шуруп.
Крестовые отвертки
Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.
Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).
В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.
Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.
Составляющие части
В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.
Наконечник, или жало
Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.
Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.
Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.
Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.
Стержень приспособления
Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.
Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.
От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.
Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике
Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.
Ручка инструмента
Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.
Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.
Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.
Конструкция современной отвертки
Конструкция любой отвертки достаточно проста. Она включает в себя всего три элемента:
- Наконечник;
- Стержень;
- Ручка.
Основным различием отверток является разная форм наконечника. Так же может изменяться длина стержня. Длинный стержень позволяет работать с удаленными шурупами или саморезами, а короткий делает отвертку короче, с помощью этого ее можно использовать там, где инструмент с обыкновенным стержнем не поместится.
Ручка необходима для удобной и эффективной работы с инструментом. Существует много ручек, отличающихся размерами и формами. Также существуют ручки с индикацией. Разберемся, какие существуют виды отверток.
Основные характеристики
Рукояти изготавливаются из литьевой или порошковой пластмассы.
Первый вариант имеет мягкое основание, и характеризуется эластичностью, за счет чего инструмент удобно держать в руке.
Порошковая же пластмасса хрупкая, но вместе с тем твердая.
Хороший инструмент, как правило, имеет прорезиненную ручку.
Она, кроме эргономичности, обладает влагоотталкивающими свойствами.
Такой инструмент почти не пачкается, а для его очистки достаточно протереть поверхность влажной тканью.
Кроме того, слой резины обладает диэлектрическими свойствами, а значит, такой отверткой очень удобно работать с элементами электрических сетей под напряжением.
Еще одним условием качественной рукояти является ее стойкость к воздействию агрессивных химических соединений.
Для этого опять же используется специальная резина, которая способна выдержать контакт с химическими компонентами.
Однако при продолжительном контакте с растворителями или бензином, покрытие разрушится.
В этом случае подходящим вариантом будет пластмассовая ручка.
Наиболее распространенные типы реверсивных отверток:
• С реверсивной поворотной рукоятью.
Как правило, оснащаются удлинителем-переходником для торцевых головок.
Такие рукояти часто используются для работы с головками размера 5 — 13 и битами профиля SL — SL6, PH0 — PH2, PZ2, T6 – T30, SP4, TW2, TW3, HEX4 – HEX6.
• С реверсивной рукоятью для точных работ.
Размеры инструмента значительно меньше, большинство комплектов дополнены гибким удлинителем.
Зачастую такие отвертки используются для работы в паре с головками размера 2.5 – 5.5 и битами профиля SL1 – SL4, PH000 – PH1, T4 – T10, HEX0.9 – HEX2, SP2.6, A0.8 – A1.2.
Отвертки с набором бит и головок обладают твердостью 45 – 50 единиц (шкала Роквелла).
Изготовлены из хром-ванадиевого сплава.
Рукоять покрыта пластиком и/или термопластичной резиной.
Переключатели режимов работы могут быть кольцевыми (часть ручки проворачивается относительно продольной оси), флажковыми (на корпусе установлен небольшой рычажок) или ползунковыми.
Какой материал используется
Обычно используют два материала — для корпуса и самой линейки. Корпус может быть из пластика, его используют чаще всего, и из металла. При этом металлические коробки в основном применяют в геодезии, когда длина полотна может превышать 30 метров. Пластмассовые изделия применяют в быту и строительстве. Иногда при производстве корпуса используют прозрачный поликарбонат — он обладает повышенной ударной вязкостью и прочностью.
Цвет может быть любым. Рекомендуется приобретать приборы с яркой расцветкой, тогда рулетка заметна среди других предметов или строительного мусора. Корпус делают монолитным, он имеет небольшие размеры — это удобно в работе.
При изготовлении полотна для проведения измерений применяют несколько видов материала
Важно, чтобы он был жестким, противодействовал излому. Используют:
- Пластик, который дополнительно усиливается стекловолокном.
- Нержавеющую сталь, обладающую износостойкостью, долго служит.
- Углеродистую сталь — это прочный материал, который для улучшения антикоррозийных характеристик дополнительно окрашивается.
Для защиты от истирания поверхность измерительного инструмента покрывается полиэстерным или полиамидным покрытием.
Виды отвёрток
Какие бывают разновидности отвёрток, можно представить довольно большим перечнем. Следует рассмотреть популярные и узкопрофессиональные типы отвёрток.
Диэлектрические

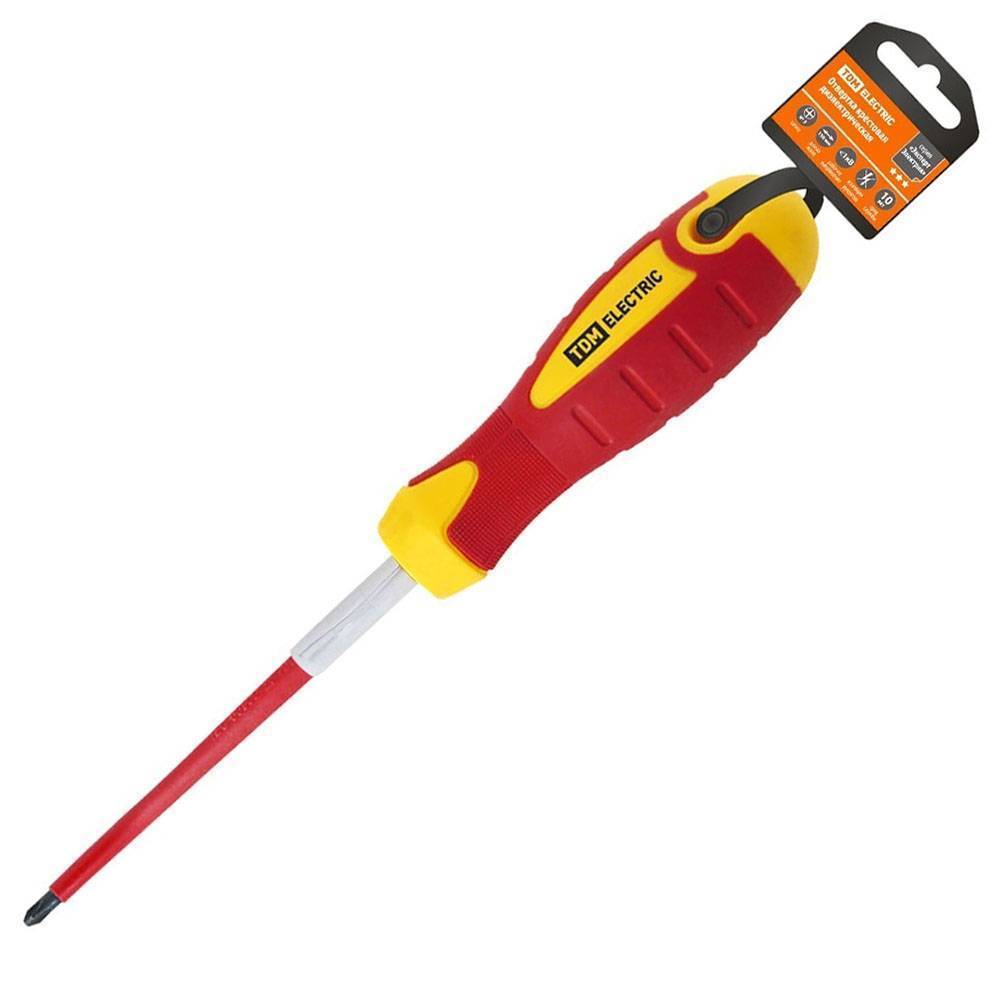

Для работы с электрооборудованием применяют диэлектрическую отвёртку. Она не пропускает через себя ток напряжением до 1000 В. Инструмент весь покрыт особым пластиком до наконечника. Такими ОШ пользуются электромонтёры для работы в электрических шкафах и щитах.
Инструмент с диэлектричесим покрытием

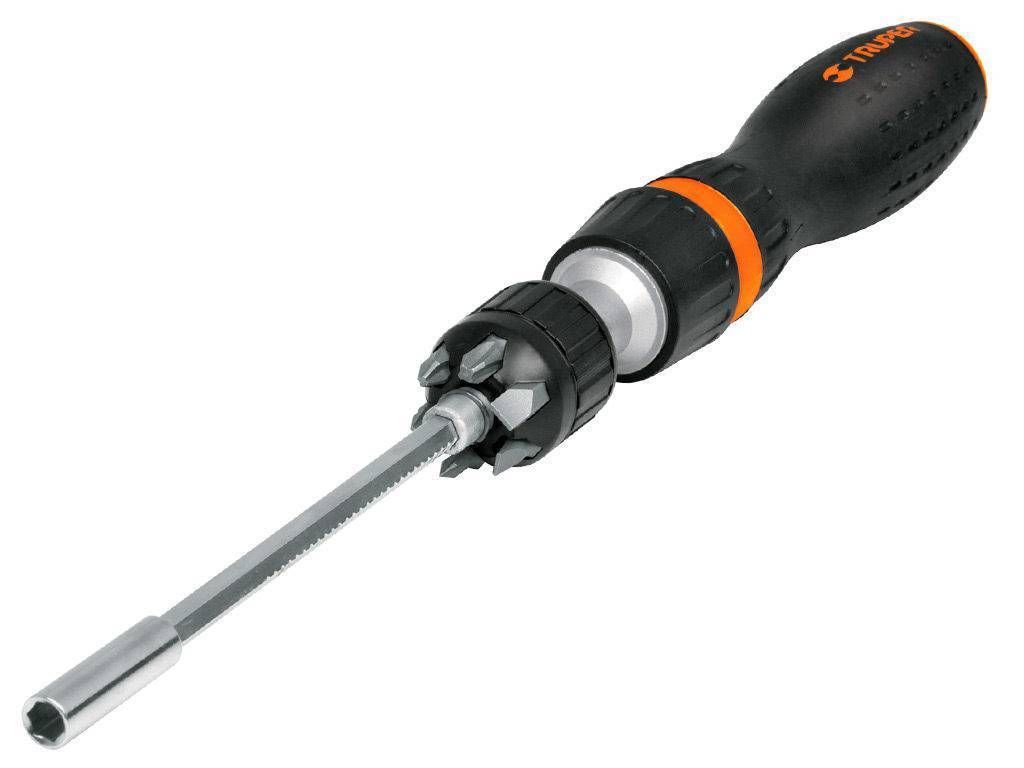

Реверсивные
Звуковая отвёртка снабжена храповыми механизмами. При вращении жала храповик издаёт звук трещотки. Поворачиваться инструмент может только в одну сторону. Чтобы включить режим реверса, сдвигают рычажок. Благодаря этому устройству, мастер закручивает или откручивает винт, не вынимания жала из шлицов крепежа. Реверсивные инструменты иначе называют минусовыми отвёртками.
Реверсивная отвёртка
Шестигранная
Шлицы отвёрток в виде шестигранника позволяют прилагать к инструменту максимально большое усилие, не опасаясь срезки граней наконечника или шлицов. Крепёж используется в тех местах, где требования к прочности соединения деталей особенно высоки.
Звёздообразные
Шлицы в виде звёзд особенно популярны в странах американского континента. В европейских изделиях различного назначения винты со звёздочкой довольно часто встречаются в электронных приборах. Их применение обусловлено теми же требованиями, что и для шестигранных наконечников.
Квадратные
Шлиц в виде квадрата в быту не встречается. Метизы с квадратными проёмами в шляпках используют для монтажа деталей специальной техники, в том числе в оборонной промышленности.
U-образные ОШ
Инструменты с двужальными наконечниками называют спаннерами. Их используют в лифтовом хозяйстве. Сложная конфигурация наконечников направлена на предотвращение случаев вандализма в кабинах лифтов.
Вилочные
Похожи на U-образные отвёртки, за исключением того, что вместо двух жал они имеют тройной наконечник. Это инструмент сугубо профессионального назначения. Винты с такими шлицами в быту не встречаются.
Трёхгранные
Треугольные отвёртки относятся к профессиональному инструменту. Отвёртки с треугольником совместимы с винтами шлиц, которые имеют аналогичную конфигурацию. Треугольные отвёртки используют для вскрытия и монтажа панелей там, где ограничен доступ к шкафам и щитам с электрическим или иным оборудованием.
Под шлиц One-way
Название One-way в переводе с английского означает «путь в одну сторону». Отвернуть метиз с такой головкой возможно только специальным инструментом. Любое использование других видов наконечников приводит к срезке шлицов. Крепёж противостоит несанкционированному проникновению внутрь различных устройств.
Бристольские
Форма шлица напоминает шестиконечную шестерню. Открутить такой метиз можно только бристольским наконечником. В противном случае шлиц разрушается, и винт приходится высверливать. Встречаются метизы в сервисных центрах радиоэлектроники. Их используют для защиты от вандального проникновения внутрь приборов.
Под шлиц Torg-Set
Наконечник сделан под шлиц в виде креста со смещённым центром. Метизы с такими шлицами в России практически не встречаются.
Под шлиц muna Torx
Отвёртки под такой вид шлица имеют наконечник в виде шестиконечной звезды. Они необходимы в мастерских, где ремонтируют мобильные телефоны и различные гаджеты.
Под звёздчатый шлиц
Звёздчатый наконечник предназначен для винтов со шлицами в виде шестиконечной звезды. Звёздочки имеют более острые вершины. Сфера применения та же, что и у предыдущего вида инструмента.
Последние два вида важно различать, потому что, используя PZ для винтов с PH шлицами, можно повредить саморез. В итоге крепёж придётся высверливать, сама отвёртка выйдет из строя. Шлицы и наконечники

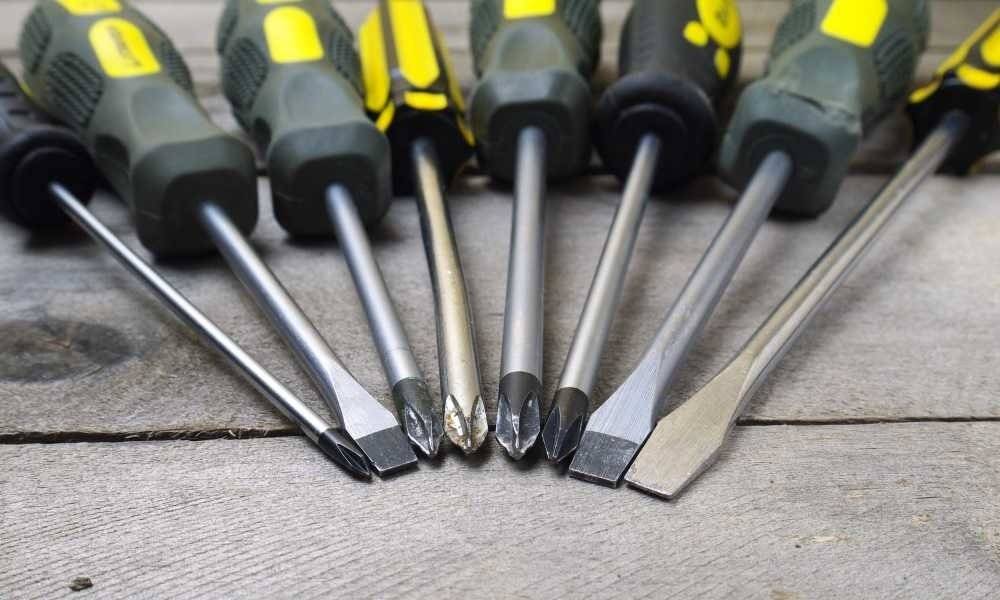

Шлицы и наконечники
Обратите внимание! Если придётся столкнуться с закисшими метизами, применяют ударную отвёртку. Она на конце ручки оснащена толстой металлической шляпкой, которая выдерживает удары молотка. При ударе жало инструмента проворачивается с мощным усилием
При ударе жало инструмента проворачивается с мощным усилием.
Разновидности отверток
На современном рынке все чаще стали поступать в продажу новые виды всевозможных болтов, вследствие этого, расширился и ассортимент инструментов. Отличительными особенностями отверток являются функциональное назначение, конструкция, а также стоимость. Самыми потребляемыми инструментами значатся:
Безопасные отвертки
- Плоская отвертка. Ее конструкция напоминает форму лопатки. Данный вид необходим при производстве соединений посредством винтов. Это приспособление имеет спрос в бытовом обслуживании, таких как закрепление полочек, производство небольших электромонтажных процессов.
- Шестигранный вид. Функционирующая поверхность данного инструмента имеет вид шестигранника. Высокий показатель крутящего момента. Этим прибором ремонтируют электрическую технику.
- Крестовая. Отвертка имеет конусный наконечник в виде креста. Она применяется для соединения винтовых креплений.
- Звездообразная. Менее популярная отвертка, исполненная в виде шестигранной звезды.
- Крестообразная отвертка, имеющая насечки. Инструмент выполнен в виде креста, имеющего вспомогательные грани.
Устройство подразделяется на приборы, имеющие добавочные функции и оборудованы специальными приспособлениями:
- Отвертка, имеющая храповый механизм. Стержень инструмента обладает вращательной способностью. Благодаря этому механизму производство закручивания происходит без вынимания из шлица. Направленность вращения регулируется посредством специально предназначенного рычажка.
- Диэлектрическая отвертка. Применяется такой инструмент при производстве ремонта электрооборудования, находящегося под напряжением. На поверхность данного прибора наносится изоляционный строй. На рукоятке отвертки имеется маркировка, которая обозначает пределы напряжения.
- Универсальный тип. Имеет в своей комплектации набор съемных наконечников.
- Отвертка с пластичным валом. Этим прибором удобно закручивать шурупы в трудно доступных уголках.
Маркировка
Маркировка подтверждает безопасность изделия (например, о), содержит товарный знак производителя, указание на длину, номер шлица и т. д. Таковы требования ГОСТа.
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием
- Как отрегулировать температуру в холодильнике Атлант — пошаговая инструкция с фото и описанием
Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Стоит отметить, что в маркировке должно быть указание и на толщину наконечника, если он имеет форму лопатки.
Размеры отверток – всё не так однозначно
Перед откручиванием или закручиванием винта важно правильно подобрать размер отвертки – даже если её ширина будет впору насечке, приложив усилие вы можете с легкостью сломать шляпку детали. Именно поэтому форма инструмента должна быть выбрана максимально точно.. В работе с тугими винтами или шурупами необходимо знать на что способна ваша отвертка – степень закалки её основания должна быть средней
Форма приспособления в идеале квадратная либо шестигранная, но не круглая. В противном случае вы рискуете надломить устройство, и отправится в магазин за новым.
В работе с тугими винтами или шурупами необходимо знать на что способна ваша отвертка – степень закалки её основания должна быть средней. Форма приспособления в идеале квадратная либо шестигранная, но не круглая. В противном случае вы рискуете надломить устройство, и отправится в магазин за новым.
На ручку инструмента следует обращать особое внимание – особенно популярны варианты с резиновым покрытием, но ими лучше работать в перчатках. Деревянные отвертки не отличаются прочностью, и при интенсивном использовании быстро приходят в негодность: они трескаются, на торцах образуются заусеницы, а с ними и риск натереть ладонь

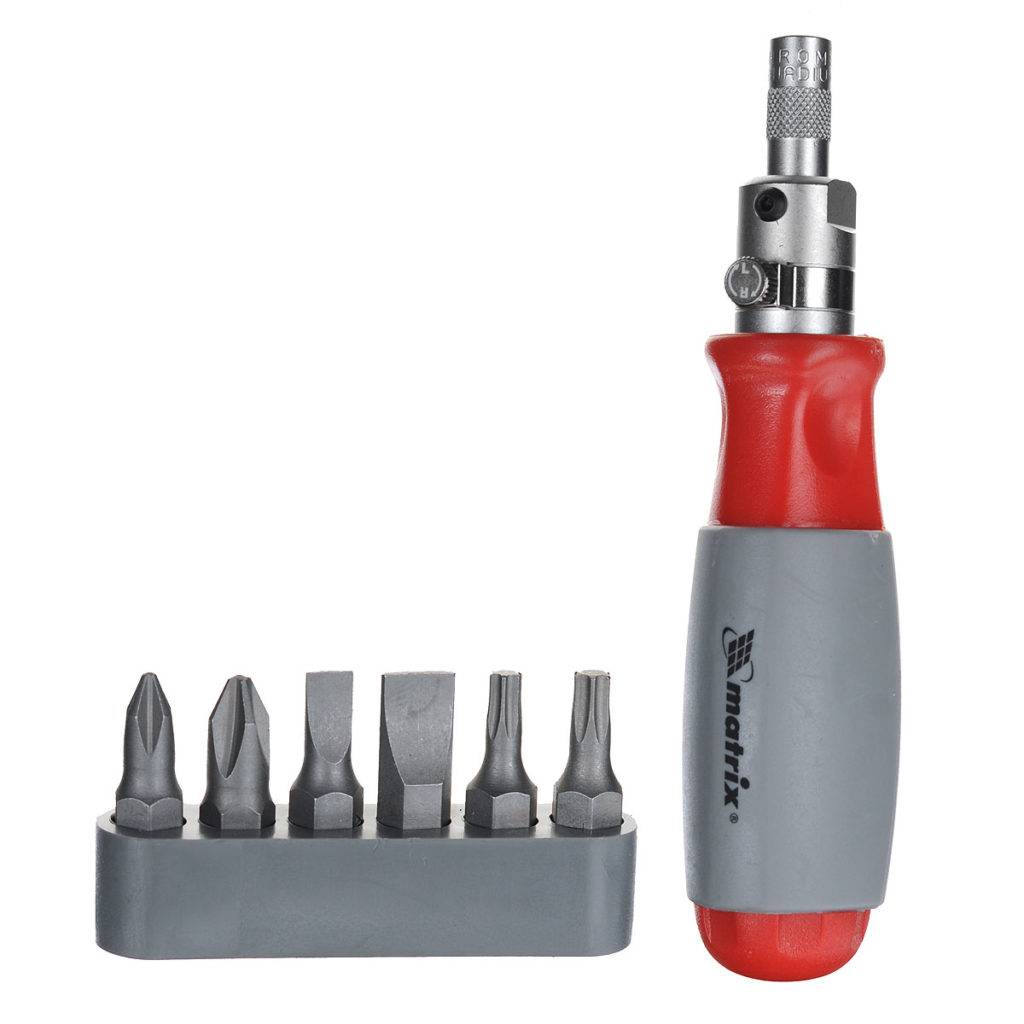

Разновидности отверток: универсальный вариант
Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня
Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие
Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве
Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.
Универсальная отвертка фото
И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.
И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги
А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.
Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.
Автор статьи Александр Куликов

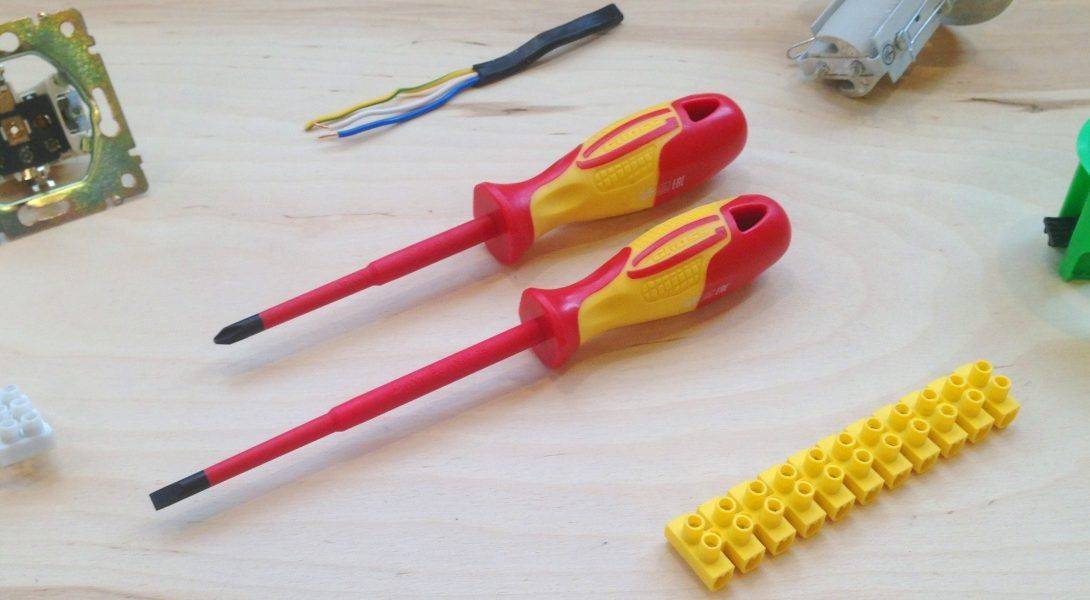

Безопасные отвертки для работ под напряжением
Безопасная отвертка электрика бывает двух видов: изолирующая и изолированная.
Комплект отверток
Изолирующие приборы произведены из изоляционного сырья, иногда у них бывают вставки, сделанные из металла.
Изолированные приборы – изолирующий слой наносится на поверхность, сделанную из металла с целью ликвидации поражения человека электрическим током.
При производстве работ под опасным напряжением применяются инструменты, которые должны отвечать ряду требований. Отвертка электрика должна иметь рукоятку, покрытую влагостойким, изоляционным и крепким веществом.
Все изолирующие элементы должны быть гладкими, не иметь трещинок, выступов и сколов. Также покрытие ручки должно тесно соприкасаться с частями прибора и целиком изолировать те элементы, которые содержатся в руках электромонтера при производстве работы. Ручка отвертки имеет держатель и длину около 10 см.
У этого вида отверток должен быть покрыт стержень по всей длине изолирующим слоем. Для работы с таким инструментами диэлектрические перчатки не понадобятся, но все меры по электробезопасности необходимо выполнять.
Изолирующий слой не должен сниматься. Требуется, чтобы он заканчивался на дистанции не более 10 мм от окончания жала.
Температурный режим при использовании данного инструмента варьируется от -20 до +70, при этом защитный слой обладает отличным сцеплением. Толщина слоя стержней должна соответствовать величине не более 1мм для отверток, выпускаемых на территории РФ.
Формы шлица и маркировка
Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.
К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.
Далее по популярности уже идут другие модели, более сложной формы.
1. Шлиц отвертки прямой выполнен в форме лопатки.
Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.
В основном такие отвертки предназначаются для бытового использования.
2. Крестовая отвертка имеет обозначение PH.
По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.
Используют такой вид не только в быту, но и в профессиональном строительстве.
Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.
Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.
На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.
Шлиц PZ показан на картинке справа.
В чем отличия PZ и PH?
Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.
Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.
Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.
Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph3 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph1.
Второй размер является наиболее популярным при проведении различного рода работ.
Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.
