Горячекатаный швеллер 16: технические характеристики и области применения
Металлопродукция этой группы производится в соответствии с ГОСТом 8240-97. Различают разновидности: с уклоном внутренних граней полок («У») и параллельными гранями («П»), в нормальном и усиленном вариантах. В маркировке усиленная продукция имеет индекс «а». С уклоном внутренних граней в диапазоне 6-10% выпускают также специальную серию («С»), а с параллельными внутренними гранями – легкую («Л») и экономичную («Э»).
Таблица размеров горячекатаного швеллера 16 серий «У», «С», «П», «Л», «Э» и весов 1 м
| Тип | Высота стенки, h, мм | Ширина полки, b, мм | Толщина стенки, s, мм | Толщина полки, t, мм | Радиус кривизны, R, мм | Радиус закругления полки, r, мм | Масса, кг |
| 16У | 160,0 | 64,0 | 5,0 | 8,4 | 8,5 | 3,5 | 14,2 |
| 16аУ | 160,0 | 68,0 | 5,0 | 9,0 | 8,5 | 3,5 | 15,3 |
| 16С | 160,0 | 63,0 | 6,5 | 10,0 | 10,0 | 5,0 | 17,53 |
| 16аС | 160,0 | 65,0 | 8,5 | 10,0 | 10,0 | 5,0 | 19,74 |
| 16П | 160,0 | 64,0 | 5,0 | 8,4 | 8,5 | 5,0 | 14,2 |
| 16аП | 160,0 | 68,0 | 5,0 | 9,0 | 8,5 | 5,0 | 15,3 |
| 16Л | 160,0 | 35,0 | 3,4 | 5,3 | 8,0 | — | 7,1 |
| 16Э | 160,0 | 64,0 | 4,7 | 8,4 | 11,0 | 3,5 | 14,01 |
Способом горячей прокатки при температурах, которые превышают порог рекристаллизации стали, производят изделия с высокими прочностными характеристиками. Визуальное отличие горячекатаных профильных металлоизделий – четкие наружные углы, у гнутых аналогов они слегка скруглены. Швеллер 16 из углеродистых сталей обыкновенного качества применяется в строительстве. В том числе он востребован в регионах с высокой сейсмической активностью или при сооружении объектов, эксплуатация которых связана с вибрационными нагрузками.
Основные области применения:
- каркасное строительство (в качестве основного элемента каркасов небольших сооружений или дополнительного при возведении крупногабаритных строений);
- изготовление маршевых и винтовых лестниц;
- армирование фундаментов;
- устройство ростверка свайного или свайно-винтового фундаментов;
- создание опор для объектов наружной рекламы.
Если при монтаже конструкции важным фактором является хорошее сопряжение швеллера с другими элементами по внутренней поверхности, то используют металлоизделия с параллельными внутренними гранями полок.
Для эксплуатации в условиях повышенных нагрузок и в районах с холодным климатом востребован горячекатаный швеллер, изготовленный из низколегированных сталей, содержащих повышенное количество марганца, например 09Г2С.
Швеллер – таблица размеров, цена за метр
Швеллер П
| Размер | Толщина стенки | Толщина полки | Ширина полки | Длина | Высота | Цена за пог м |
|---|---|---|---|---|---|---|
| 5 П | 4,4 мм | 7 мм | 32 мм | 6-12 м | 50 мм | 280 руб |
| 6,5 П | 4,4 мм | 7,2 мм | 36 мм | 6-12 м | 65 мм | 340 руб |
| 8 П | 4,5 мм | 7,4 мм | 40 мм | 6-12 м | 80 мм | 400 руб |
| 10 П | 4,5 мм | 7,6 мм | 46 мм | 6-12 м | 100 мм | 500 руб |
| 12 П | 4,8 мм | 7,8 мм | 52 мм | 6-12 м | 120 мм | 620 руб |
| 14 П | 4,9 мм | 8,1 мм | 58 мм | 6-12 м | 140 мм | 730 руб |
| 16 П | 5 мм | 8,4 мм | 64 мм | 6-12 м | 160 мм | 900 руб |
| 18 П | 5,1 мм | 8,7 мм | 70 мм | 6-12 м | 180 мм | 1100 руб |
| 20 П | 5,2 мм | 9 мм | 76 мм | 6-12 м | 200 мм | 1620 руб |
| 22 П | 5,4 мм | 9,5 мм | 82 мм | 6-12 м | 220 мм | 1650 руб |
| 24 П | 5,6 мм | 10 мм | 90 мм | 6-12 м | 240 мм | 2000 руб |
| 27 П | 6 мм | 10,5 мм | 95 мм | 6-12 м | 270 мм | 2250 руб |
| 30 П | 6,5 мм | 11 мм | 100 мм | 6-12 м | 300 мм | 2700 руб |
| 40 П | 8 мм | 13,5 мм | 115 мм | 6-12 м | 400 мм | 6000 руб |
Швеллер У
| Размер | Толщина стенки | Толщина полки | Ширина полки | Длина | Высота | Цена за пог м |
|---|---|---|---|---|---|---|
| 5 У | 4,4 мм | 7 мм | 32 мм | 6-12 м | 50 мм | 280 руб |
| 6,5 У | 4,4 мм | 7,2 мм | 36 мм | 6-12 м | 65 мм | 340 руб |
| 8 У | 4,5 мм | 7,4 мм | 40 мм | 6-12 м | 80 мм | 400 руб |
| 10 У | 4,5 мм | 7,6 мм | 46 мм | 6-12 м | 100 мм | 500 руб |
| 12 У | 4,8 мм | 7,8 мм | 52 мм | 6-12 м | 120 мм | 620 руб |
| 14 У | 4,9 мм | 8,1 мм | 58 мм | 6-12 м | 140 мм | 730 руб |
| 16 У | 5 мм | 8,4 мм | 64 мм | 6-12 м | 160 мм | 900 руб |
| 18 У | 5,1 мм | 8,7 мм | 70 мм | 6-12 м | 180 мм | 1100 руб |
| 20 У | 5,2 мм | 9 мм | 76 мм | 6-12 м | 200 мм | 1620 руб |
| 22 У | 5,4 мм | 9,5 мм | 82 мм | 6-12 м | 220 мм | 1650 руб |
| 24 У | 5,6 мм | 10 мм | 90 мм | 6-12 м | 240 мм | 2000 руб |
| 27 У | 6 мм | 10,5 мм | 95 мм | 6-12 м | 270 мм | 2250 руб |
| 30 У | 6,5 мм | 11 мм | 100 мм | 6-12 м | 300 мм | 2700 руб |
| 40 У | 8 мм | 13,5 мм | 115 мм | 6-12 м | 400 мм | 6000 руб |
Наша компания занимается продажей металла. Мы предлагаем для своих клиентов сочетание высокого качества продукции, привлекательных цен и широкого ассортимента. Обеспечивается индивидуальный подход к каждому клиенту, вне зависимости от объемов его запросов. Довольно востребованным материалом является металлический швеллер. Он представляет собой профиль специальной формы и незаменим в строительной сфере. Швеллер способно выдержать значительные поперечные нагрузки. Это позволяет применять его при решении задачи усиления конструкций.
Если рассматривать металлический швеллер, размеры и цены у нашей компании являются различными
Это должно приниматься во внимание при осуществлении выбора. Материалом изготовления является низкоуглеродистая или конструкционная сталь
Купить швеллер в Москве
Как уже было сказано ранее, обеспечиваются оптимальные условия сотрудничества. Предлагаем металлический швеллер, купить в Москве который можно с доставкой по указанному адресу. Машина приедет на место в строго оговоренное время. Мы стремимся быть пунктуальными и соблюдать условия договора. Предоставляется возможность самостоятельного вывоза продукции с одного из складов.
Согласно ГОСТ, швеллер имеет следующую классификацию:
- П. Горячекатаный профиль со стенками, которые являются параллельными друг другу. Считается наиболее покупаемым вариантом в строительной и бытовой сфере.
- У. Профиль с плоскостями стенок, которые имеют уклон под некоторым градусом.
- Л. Относится к специальной категории и обладает облегчённой конструкцией. Швеллер имеет пониженную прочность, но его цена является более привлекательной.
- Э.Экономичный вариант с тонкими полками. При изготовлении расходуется существенно меньше металла, что положительно сказывается на стоимости швеллера.
- С. К специальной категории относится швеллер, производство которой осуществлялось на заказ.
При необходимости купить швеллер в Москве, важно учитывать другие характеристики. В маркировке может присутствовать цифра. Она означает расстояние между противоположными поверхностями профиля
На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты
Она означает расстояние между противоположными поверхностями профиля. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты.
Цена швеллера в Москве
Стоимость доступного ассортимента у нашей компании несколько ниже, чем могут предложить конкуренты. Швеллер, цена за метр которого невысока, изготовлен в строгом соответствии с ГОСТом. При выборе швеллера необходимо учитывать сферу использования. Маркировка с алыми значениями (2-8) хорошо подходит для бытовой сферы и при сварке квадратных балок. Когда профиль имеет цифры от 10 до 12, они применяются в качестве армирующих элементов. Начиная с 12П допускается использовать изделие для нагруженных конструкций.
Появились вопросы? Позвоните нам по телефону +7 (495) 644-83-93 или закажите обратный звонок и получите ответы на любой вопрос! Менеджеры помогут вам выбрать правильный размер и объем металла для вашего строительства.
Швеллер гнутый равнополочный ГОСТ 8278-83
По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.
По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.
|
|
|
Отличие горячекатаного швеллера от гнутого.
Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.
Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.
| Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки. |
По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.
Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.
Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки
| Швеллер гнутый | Вес метра гнутого швеллера | Метров в тонне | ||
| a | b | s | ||
| 32 | 2,5 | 2,22 | 450,45 | |
| 4 | 3,39 | 294,99 | ||
| 32 | 4 | 4,02 | 248,76 | |
| 40 | 3 | 3,49 | 286,53 | |
| 60 | 3 | 4,43 | 225,73 | |
| 4 | 5,78 | 173,08 | ||
| 5 | 7,07 | 141,54 | ||
| 80 | 4 | 7,07 | 141,54 | |
| 100 | 50 | 3 | 4,47 | 223,71 |
| 4 | 5,81 | 172,12 | ||
| 5 | 7,14 | 140,06 | ||
| 120 | 50 | 3 | 4,91 | 203,67 |
| 60 | 4 | 7,07 | 141,54 | |
| 5 | 8,71 | 114,81 | ||
| 6 | 10,25 | 97,56 | ||
| 80 | 4 | 8,32 | 120,19 | |
| 5 | 10,28 | 97,28 | ||
| 140 | 60 | 4 | 7 | 142,86 |
| 5 | 9,49 | 105,37 | ||
| 160 | 50 | 5 | 9,49 | 105,37 |
| 60 | 4 | 8,32 | 120,19 | |
| 5 | 10,28 | 97,28 | ||
| 6 | 12,14 | 82,37 | ||
| 80 | 4 | 9,58 | 104,38 | |
| 5 | 11,85 | 84,39 | ||
| 6 | 14,02 | 71,33 | ||
| 180 | 60 | 4 | 10 | 100 |
| 70 | 6 | 14,02 | 71,32 | |
| 80 | 5 | 12,68 | 78,86 | |
| 200 | 60 | 4 | 9 | 111 |
| 80 | 5 | 13,42 | 74,52 | |
| 6 | 15,91 | 62,85 | ||
| 100 | 5 | 16 | 62,5 | |
| 6 | 17,79 | 56,21 | ||
| 250 | 125 | 6 | 22,5 | 44,44 |
Купить швеллер гнутый
Швеллеры стальные горячекатаные с параллельными гранями полок по ГОСТ 8240-97
В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных с параллельными гранями полок (серия П)
| № швеллера (серия П) | h | b | s | t | R | r | А | m | Ix | Wx | ix | Sx | Iy | Wy | iy | X0 |
| 5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
| 8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 5,31 | 1,24 | 1,38 |
| 10П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 |
| 12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 |
| 14П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 1,82 |
| 16П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 |
| 16аП | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 |
| 18П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,60 | 2,20 | 2,14 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 |
| 20П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 |
| 22П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 | 8,90 | 111,00 | 178,00 | 31,00 | 2,58 | 2,47 |
| 24П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 |
| 27П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 |
| 30П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 |
| 33П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,0 | 486,0 | 13,10 | 281,00 | 491,00 | 64,60 | 3,25 | 2,90 |
| 36П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 |
| 40П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 | 15,80 | 445,00 | 760,00 | 89,90 | 3,51 | 3,05 |
Гнутый швеллер 12: особенности производства и характеристики
Гнутый швеллер имеет скругленные внешние углы, одинаковую толщину стенки и полок, может быть равно- и неравнополочным. Производство равнополочного профиля определяется ГОСТом 8278-83, неравнополочного – государственным стандартом 8281-80. Неравнополочный прокат имеет достаточно ограниченные, узкоспециализированные области применения. Точность изготовления – обычная, повышенная, высокая.
Таблица сортамента равнополочного гнутого швеллера 12
| Высота стенки, см | Ширина полки, мм | Толщина стенки, мм | Площадь поверхности поперечного сечения, см2 | Масса 1 м, кг |
| 12 | 25 | 4 | 6,2 | 4,87 |
| 12 | 50 | 3 | 6,2 | 4,91 |
| 12 | 50 | 4 | 8,2 | 6,44 |
| 12 | 50 | 6 | 11,86 | 9,3 |
| 12 | 60 | 4 | 9,0 | 7,07 |
| 12 | 60 | 5 | 11,09 | 8,71 |
| 12 | 60 | 6 | 13,06 | 10,25 |
| 12 | 70 | 5 | 12,09 | 9,49 |
| 12 | 80 | 4 | 10, | 8,32 |
| 12 | 80 | 5 | 13,09 | 10,28 |
Гнутый металлический профиль изготавливается на профилегибочных станах из горяче- и холоднокатаных полосовых заготовок. Во время процесса гибки исправляются некоторые дефекты поверхности. При производстве гнутого швеллера, помимо углеродистых сталей обыкновенного качества, качественных конструкционных и низколегированных, используются оцинкованные заготовки и полосы из коррозионностойкой стали. Оцинкованный профиль применяется в условиях повышенной влажности, нержавеющий – на предприятиях, на которых предъявляются высокие требования по коррозионной стойкости, гигиеническим и эстетическим характеристикам.
Помимо стали различных марок, для изготовления гнутого профильного проката П-образной формы используется алюминий и медь, а также сплавы на их основе
Продукция из алюминиевых сплавов применяется в конструкциях, для которых важно сочетание небольшого удельного веса, коррозионной стойкости и хорошей прочности
Справочные весовые величины швеллера
Справочная величина одного погонного метра горячекатаного швеллера рядовой серии с гранями параллельного типа рассчитывается по таблице минимального размера без учета допуска ширины, толщины, длины изделия и уклона полок. Производство продукции осуществляется из стали плотностью 7,85 г/см3, отклонение веса от расчетных показателей более 6% не допускается условиями ГОСТа.
По условиям государственного стандарта 8240−97 горячекатаный швеллер производится в нескольких вариантах исполнения:
- «У» — с уклоном внутренней грани полок;
- «П» — с параллельной гранью полок;
- «Э» — экономичные, с параллельной гранью полок;
- «Л» — легкая серия с параллельной гранью полок;
- Специальный.
Горячекатаный швеллер 20 ГОСТ 8240 −89 «П» и «С» под заказ изготавливается утяжеленным, готовое изделие маркируется литерой «а». Прокат поставляется в продажу мерной, немерной и кратной мерной длины не короче 3 м и не длиннее 12 м. По условиям стандарта в изделиях мерной длины допускается отклонение до +10 см, в меньшую сторону — не допускается. Срок изготовления утяжеленного, экономичного и легкого фасонного проката зависит от рабочего графика завода и объема поставки, но не более 30 дней.
Марки стали для фасонного проката
Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.
Классификация, размеры и поперечное сечение
Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.
Масса швеллера 20
Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.
При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.
Сферы применения металлических швеллеров
Все перечисленные преимущества предполагают их широкое использование в разных сферах производства и строительства, в том числе и в автомобилестроении. Это необходимый компонент в изготовлении грузовых автомобилей. Именно швеллеры играют усиливающую роль у несущих конструкций.
В масштабном строительстве эти изделия незаменимы в качестве поперечных опор и перекрытий между этажами. Также профиль с п-образным сечением используется как главный материал в строительстве каркасных сооружений, монтаже пандусов. Именно стальные швеллерообразные балки выдерживают высокую поперечную или осевую нагрузку и способны в несколько раз, если сравнивать с материалом из дерева, усилить прочность перекрытия. Это особенно актуально в строительстве перекрытий с большими пролетами.
На заметку! Главное условие правильного выбора материала – это его соответствие требованиям Госстандарта, которые указаны в специальных таблицах швеллеров. Их использование значительно упростит решение поставленной задачи. П-образный профиль используется для возведения каркасных опорных конструкций.
Кроме машиностроения и создания каркасов, швеллеры как дополнительный материал используют и в других видах транспортного производства, например, в крано- и вагоностроении, где они служат в качестве рам и каркасов. Могут быть также использованы в процессе армирования конструкций из железобетона.
Вариации швеллера 14: размеры, масса, сфера применения
П-образная продукция с маркировкой 14, благодаря своим высоким прочностным характеристикам, широко используется в укреплениях железобетонных изделий, применяется для армирования металлоконструкций, а также в различных строительных и реставрационных работах. Данный тип изделия имеет свои серии:
- 14П – это швеллер, произведенный горячекатаным способом, имеющий общее назначение. Его производят согласно ГОСТ 8240-97.
- 14У – это профиль специального назначения, который широко используют в машиностроении.
- Стальной гнутый швеллер с равными полками выпускают посредством специализированных станков.
- Гнутый профиль из стали с неравными полками производят на профилегибочном оборудовании.
Швеллер 14, как и другие виды металлопроката, может быть как с параллельными полочками (маркировка «П»), так и с наклонными – марка «У».
Для обеих серий существуют общие характеристики швеллера:
- высота – 140 мм;
- ширина – 58 мм;
- толщина полочки – 8,1 мм;
- толщина стенки – 4,9 мм;
- вес 1 метра швеллера 14 – 12,3 кг;
- в 1 тонне насчитывается 81,3 м изделия.

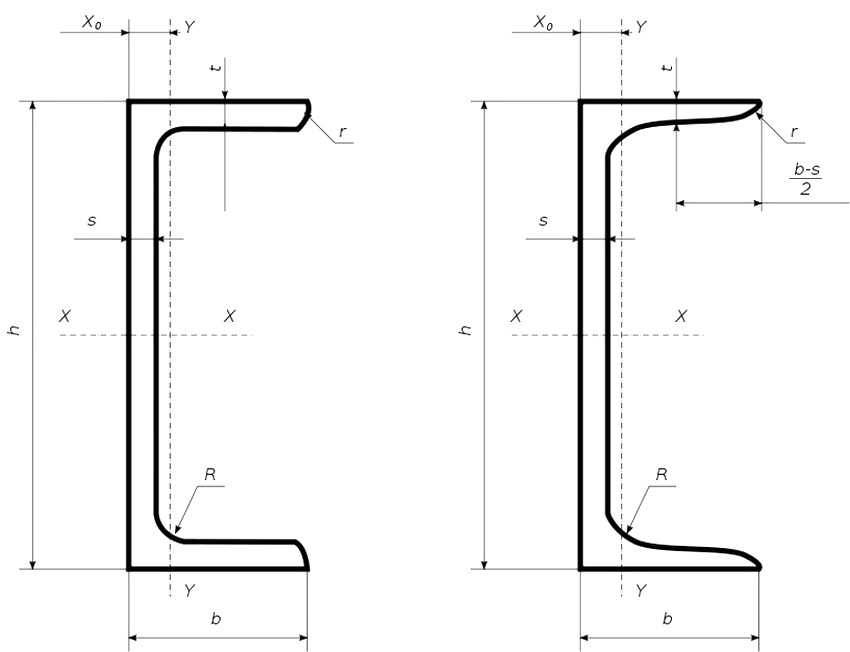

Швеллер 14 — схема сечения с условными обозначениями. Необходимо отметить, что вес швеллера 14 строго регламентируется требованиями определенного ГОСТа. Максимальная погрешность не может превышать 4,5% от массы всей приобретаемой продукции. Швеллеры данного типа выпускают длиной от 2 до 12 м. Стоимость продукции зависит от серии.
виды, номер, марка и размеры
Маркировка и обозначение швеллера в соответствии с ГОСТ 8240
Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.
Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.
Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.
| Номер швеллера | Высота швеллера | Ширина полки | Толщина стенки | Толщина полки |
|---|---|---|---|---|
| 5П, 5У | 50 | 32 | 4,4 | 7,0 |
| 6,5П, 6,5У | 65 | 36 | 4,4 | 7,2 |
| 8П, 8У | 80 | 40 | 4,5 | 7,4 |
| 10П, 10У | 100 | 46 | 4,5 | 7,6 |
| 12П, 12У | 120 | 52 | 4,8 | 7,8 |
| 14П, 14У | 140 | 58 | 4,9 | 8,1 |
| 16П, 16У | 160 | 64 | 5,0 | 8,4 |
| 18П, 18У | 180 | 70 | 5,1 | 8,7 |
| 20П, 20У | 200 | 76 | 5,2 | 9,0 |
| 22П, 22У | 220 | 82 | 5,4 | 9,5 |
| 24П, 24У | 240 | 90 | 5,6 | 10,0 |
| 27П, 27У | 270 | 95 | 6,0 | 10,5 |
| 30П, 30У | 300 | 100 | 6,5 | 11,0 |
| 40П, 40У | 400 | 115 | 8,0 | 13,5 |
Виды швеллеров – классификация, стандарты
По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.
ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.
ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.
ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.
Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.
ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.
Как правильно расшифровать условное обозначение швеллера
Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:
Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88
Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:
Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89
Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:
Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76
Размеры швеллера по ГОСТу гнутого типа
Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.
Чертеж швеллера гнутого с равными и разными полками
Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.
Размеры с одинаковыми полками «от» и «до»
Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

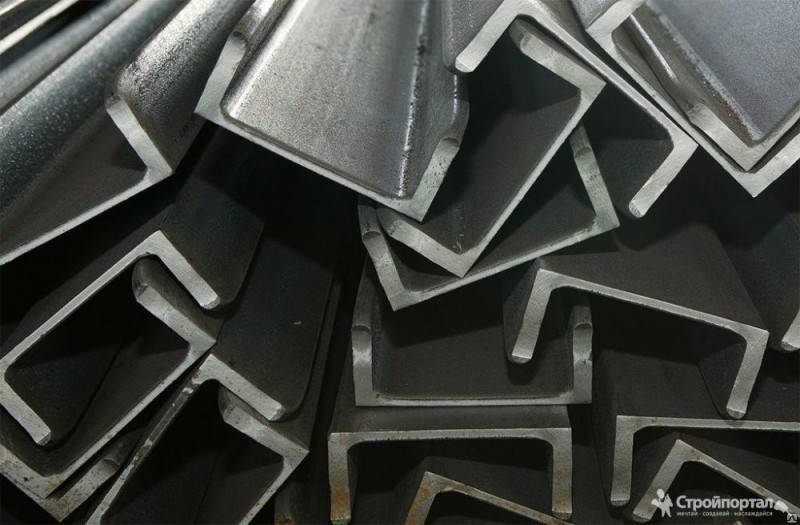

Фото гнутого швеллера
Обратите внимание на место изгиба. Оно плавное
Это отличительная черта гнутого варианта
Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:
- Сталь углеродистая кипящая и полуспокойная:
- высота 25-410 мм,
- длина полок 26-180 мм,
- толщина 2,0 — 8,0 мм.
- Сталь углеродистая спокойная и низколегированная:
- высота 25-310 мм,
- длина полок 26-160 мм,
- толщина 2,0 — 8,0 мм.
Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках
Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.
Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.
Габариты разнополочного
Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.
Еще один вариант применения — каркас лестницы из швеллера
Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:
- высота 32 — 300 мм;
- длина полок:
- длинной 22 — 160 мм,
- короткой 12 — 90 мм,
- толщина швеллера 2,0 — 8,0 мм.
Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.
1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров
Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

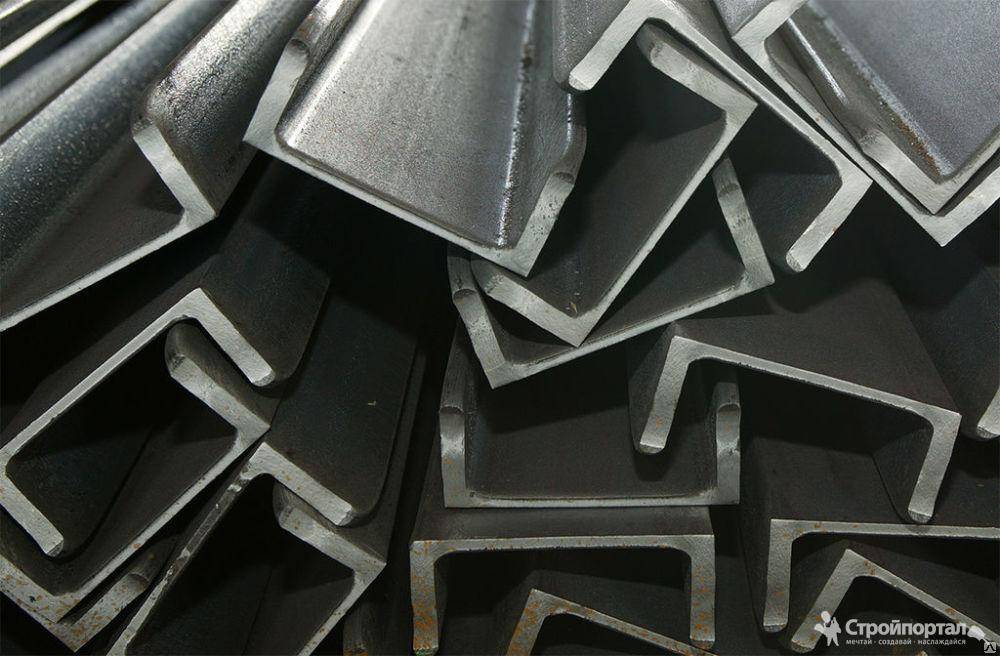

Стальной гнутый швеллер
Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:
- углеродистую, которую характеризуют как обладающую обыкновенным качеством;
- углеродистую, которую характеризуют как конструкционную качественную;
- низколегированную.
Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:
- производимые из углеродистой кипящей, а также полуспокойной стали;
- производимые из углеродистой спокойной либо низколегированной.
Неравнополочный швеллерный
Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.
Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:
- в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
- в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
- в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
- в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.
Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B1. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R1. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R1 = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.
Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).
