Расширительный бачок для систем отопления

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

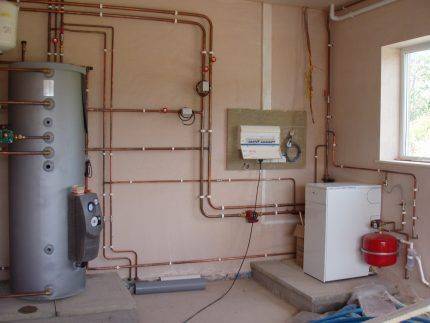

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла

Но важно не только выбрать подходящий прибор, но и правильно его установить

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Как рассчитать объем бачка

При расчёте объёма расширительной ёмкости нужно учитывать несколько факторов:

• ёмкость и мощность отопительной системы;
• тип системы отопления;
• тип расширительного бачка.

Для расчёта ёмкости резервуара используется формула:

Vб=(Vс * К)/D, где:

Vб — вместимость резервуара;

Vс — объем теплоносителя в системе;

К — коэффициент расширения жидкости. Для воды этот показатель равен 4%, поэтому в формуле используется 1,04;

D — коэффициент расширения самого бака, зависит от материала изготовления и разницы температур во время отопления. Для точного установления «D» можно использовать формулу:

D = (Pmax — Pнач)/ (Рmax + 1), где:

Pmax — это значение максимального давления внутри труб и радиаторов;

Рнач — это давление внутри бака, запланированное производителями (обычно 1,5 атм.).

Таким образом, объем резервуара зависит во многом от собственных характеристик.

Внимание! Все показатели и характеристики не должны быть выше установленных норм. При расчёте объёма устройства данные должны быть равны или чуть больше полученных результатов

Многие сайты предлагают онлайн-расчёты расширительных баков.

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

• Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
• Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

• Не требует запорной арматуры;
• Не нуждается в резиновой мембране и даже крышке.

В данном случае расширительный бачок — это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

• Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
• Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
• Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны

Подключенный к пластиковым трубам расширительный бак

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

• Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
• Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

• Затем нужно разрезать трубу отопления и установить тройник. к которому подключается труба от бака.
• Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
• После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
• В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Расширительный вакуумный бачок для отопления

Схема подключения расширительного вакуумного бака

В большинстве случаев расширительный вакуумный бак изготавливается самостоятельно. Он является модернизацией аналогичной модели для открытой системы отопления. Но в отличие от нее установка происходит не в верхней точке магистрали, а в нижней.

Для этого вакуумный бачок для отопления соединяется с трубопроводом с помощью трубы 1/2. Для работы вакуумный бачок, предназначенный для отопления, нужно заполнить теплоносителем на 1/3. В процессе нагрева воды в трубах происходит ее расширение, в результате чего излишек поступает в бак. Если же количество теплоносителя в трубах уменьшается, под действием создаваемого низкого давления происходит обратное действие — вода из вакуумного бачка для отопления перемещается в трубопровод.

Применение подобной конструкции имеет несколько преимуществ.

• Оптимизация места для установки всех элементов отопления. Расширительный бак можно поставить непосредственно рядом с котлом или в другом помещении дома;
• Уменьшение испарения теплоносителя, что является основной проблемой всех открытых систем;
• Используя расширительный вакуумный бачок для отопления можно визуально контролировать не только уровень жидкости в трубах, но и ее состав. Это способствует своевременной прочистке магистрали от скопившегося мусора и щелочных отложений.

К недостаткам расширительного вакуумного бачка для отопления относят отсутствие заводских моделей. Его можно изготовить только самостоятельно. Для этого используют стальные емкости круглой или цилиндрической формы с рассчитанным объемом. Он должен составлять не менее 10 % от количества теплоносителя.

В каких случаях рекомендована установка вакуумной системы для отопления дома? За исключением положительных отзывов о вакуумных радиаторах отопления, монтаж гелиосистемы или расширительного бачка описанного типа являются вспомогательными механизмами для улучшения или оптимизации работы система нагрева.

Мощный вакуумный насос для отопления позволит улучшить циркуляцию воды, но напрямую повлияет на тепловой режим. Теплоноситель попросту не успеет достаточно остыть, что неприемлемо для водяного теплого пола – смешивание потоков не понизит температуру до нужного уровня.

При выборе и установке остальных элементов вакуумного отопления следует учитывать их особенности.

Вакуумные радиаторы

Установленный электрический вакуумный радиатор

Помимо тепловой мощности соблюдаются правила установки вакуумных радиаторов отопления в частном доме.

Минимальное расстояние от нагревательной поверхности до подоконника должно составлять 8 см. Причем уровень от пола до нижней части батареи также не может быть менее 4 см. Для улучшения теплоотдачи рекомендовано установить теплоотражающие материалы на стену за радиатором.

Солнечные коллекторы

В некоторых моделях вместо специальной жидкости можно использовать простую воду. Однако КПД подобных установок на порядок ниже, чем у вышеописанных. Этот момент нужно обязательно уточнять у продавца.

Также для эффективности работы поверхность вакуумных трубок покрывается специальным материалом, улучшающим поглощательные свойства световой энергии.

Вакуумные расширительные баки

Перед самостоятельным изготовлением конструкций нужно правильно подобрать материал. Лучше всего использовать нержавеющую или оцинкованную сталь. Но следует учитывать, что для ее сварки нужно использовать специальный аппарат, работающий в определенном режиме. Лучший выход из такой ситуации – приобрести подходящую емкость заводского производства и немного модернизировать ее, установив нужные патрубки для подключения к трубопроводу отопления.

Вакуумная система отопления, включающая в себя батареи, радиаторы, насосы и бачки может эффективно дополнять работу основной. Поэтому сначала нужно рассчитать необходимый показатель дополнительной мощности, а затем подбирать соответствующие комплектующие и элементы.

В видеоматериале наглядно показан принцип работы вакуумных радиаторов отопления:

Рекомендации по выбору емкости

Важнейшей особенностью, на которую следует обращать внимание при выборе модели расширительного бачка, является объем ее резервуара. Для закрытых систем с небольшим контуром, объем теплоносителя в котором не превышает 150 л, вместительность рассчитать несложно

Так, она должна составлять:

• при использовании в качестве теплоносителя воды — 10% от объема всей системы отопления (например, если этот показатель равняется 100 литрам, то расширительный бачок должен вмещать не менее 10 литров);
• при использовании в качества теплоносителя гликолевой жидкост-и — 15% от объема системы отопления.

В последнем случае емкость должна быть внушительней из-за большего коэффициента расширения указанного антифриза.

Преимуществом современных расширительных емкостей является реакция их мембраны на любое изменение температуры теплоносителя. Что гарантирует безопасность использования. Но следует помнить, что баки предназначены для работы в определенных условиях, поэтому их необходимо правильно выбирать

Объем бака для более вместительных систем, по контуру которых циркулирует более 150 л, удобнее всего вычислить, используя параметр общего объема системы и таблицу для подбора бака.

Чтобы вычислить общий объем системы, можно использовать такие способы:

1. Измерить объем теплоносителя, циркулирующего во всех отдельных элементах системы (котла, радиаторов, трубопроводов) с последующим суммированием полученных результатов. Этот способ отличается высокой трудозатратностью, но в тоже время является наиболее точным.
2. Умножить каждый киловатт мощности котла на 15, приняв, что в среднем на 1 кВт приходится около 15 л теплоносителя. Этот способ отличается простотой, но следует помнить о том, что доверять результату можно только, когда есть уверенность в правильном подборе нагревательного элемента для системы.
3. Слить всю воду из системы и заново заполнить ее, подсчитав необходимый литраж.

Также для расчета необходимого объема бачка можно воспользоваться формулами или онлайн калькулятором. Для чего необходимо знать объем теплоносителя, его температуру и давление в системе.

Способ с формулами более сложный и полученный в результате вычислений объем будет не существенно отличаться от грубого расчета, приведенного выше. Более того, найденное значение предстоит округлить в большую сторону.

Многие производители расширительных ёмкостей предлагают потребителю помощь в подборе нужного бака. Для этого предоставляют таблицы, облегчающие выбор. Правда, обязательно указывают, что предоставленная информация носит рекомендательный характер и ответственность в любом случае несет покупатель

Наиболее практичным решением при выборе станет расширительный бачок, предназначенный для систем отопления закрытого типа, оснащенный предохранительным клапаном.

Причина в том, что при забросе давления до критических норм приспособление вступит в работу и стравит его. То есть указанный клапан способен существенно повысить безопасность всей системы отопления.

При покупке емкости следует учитывать то, что для обозначения расширительных баков, использующихся для отопления, чаще всего применяется красная краска.

Такая особенность поможет отличить нужное изделие от других подобных, к примеру, схожих размерами и формой бачков для водоснабжения – гидроаккумуляторов, которые преимущественно покрываются синей эмалью.

Но при необходимости можно найти резервуары различных расцветок, что поможет разместить нужный в любом помещении без снижения его эстетических качеств.

Емкости бывают горизонтальными или вертикальными, а также производители дают возможность крепить их в разных местах. Для этого изделия комплектуются различными приспособлениями

И при покупке следует обращать на это внимание, определив оптимальный вариант заранее

Также следует обращать внимание при выборе на качество материалов, использованных при производстве корпуса емкости, мембраны. И наличие гарантии на приобретаемое оборудование и руководства по монтажу и подключению его в систему

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.

При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему

Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.

При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.

Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.

Фланцевый расширительный бак имеет несколько преимуществ:

• максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
• возможность замены мембраны через фланец в случае её повреждения или разрыва;
• вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.

Какой лучше — открытый или закрытый?

Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:

• закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
• мембранные баки имеют меньшие габаритные размеры;
• теплоноситель из закрытого бака точно не испарится;
• минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
• защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
• закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
• эксплуатационные расходы мембранника ниже, что у открытого бака.

Ну а вообще, конечно — выбирать вам.

.

Виды — Открытые баки

Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.

Бак может быть использован как с естественной, так и с принудительной циркуляцией.

• Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
• Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.

В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:

1. Расширительная.
2. Циркуляционная.
3. Переливная.
4. Сигнальная.

К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.

Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков. Среди таких недостатков хотелось бы выделить следующие:

Среди таких недостатков хотелось бы выделить следующие:

1. Такие системы не приспособлены к высокому давлению.
2. Их конструкция весьма громоздка и габаритна.
3. По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
4. Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Расчет объёма агрегата

Нужный объём резервуара будет суммой нескольких составляющих:

• 5% от общего объёма системы;
• 2% с учётом испарения теплоносителя;
• 1% — запас, чтобы избежать перелива воды через край резервуара.

Чтобы узнать количество теплоносителя в системе нужно просуммировать объем котла, труб радиаторов и отопления, а 5% — теоретический подсчёт для воды.

Если в системе используется другой теплоноситель, то необходима корректировка, исходя уже из соответствующей нормы температурного расширения данной жидкости.

Справка. Косвенное определение объёма системы осуществляется благодаря мощности котла — 1 Квт рассчитан на 15 литров теплоносителя.

Установка расширительного элемента

Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.

Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.

Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.

Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом

Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.

Установка в котельной

В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.

Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.
