Расчет трубы: площади поверхности, толщины стенки, массы

Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи

Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топлива	Удельная калорийность топлива, кКал/кг, усредненно	Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³	Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности – 25%	3300	10	150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30%	3000	10	130
Торф – брикеты	4000	11	130
Уголь бурый	4700	12	120
Уголь каменный	5200	17	110
Антрацит	7000	17	110
Пеллеты или древесные топливные брикеты	4800	9	150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

~~дымовая труба~~

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления — секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Получение результата экспериментальным методом

На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.

Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно

Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.

Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.

Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.

Это интересно: Фундамент из асбестовых труб

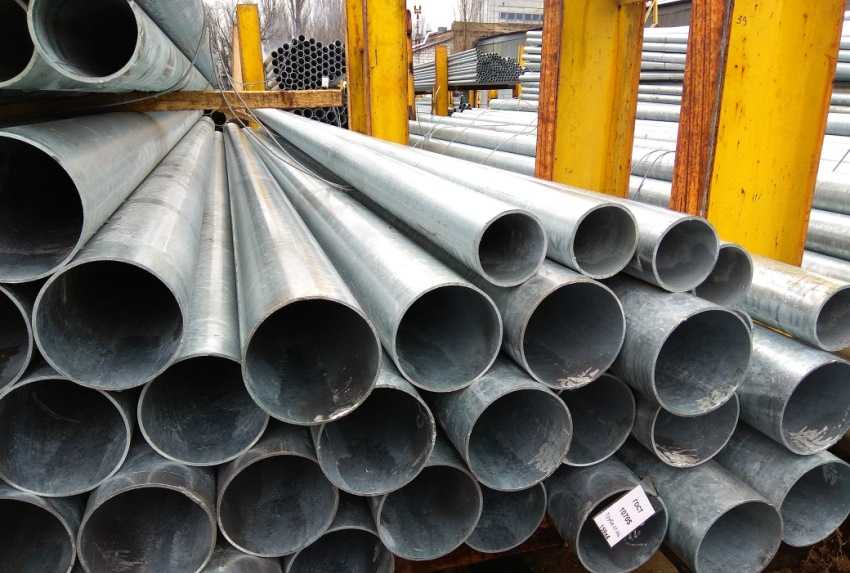

Преимущества и недостатки стального трубопроката

Стальные изделия имеют множество преимуществ, на которые рекомендуется обратить внимание. В первую очередь стоит отметить, что детали из данного сплава отличаются высокими прочностными характеристиками

Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей. Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали.

На заметку! Изготовление и продажа данных изделий производятся в погонных метрах. Вес труб – основная характеристика, оказывающая влияние на стоимость.

Металлические трубы отличаются высокими прочностными характеристиками.

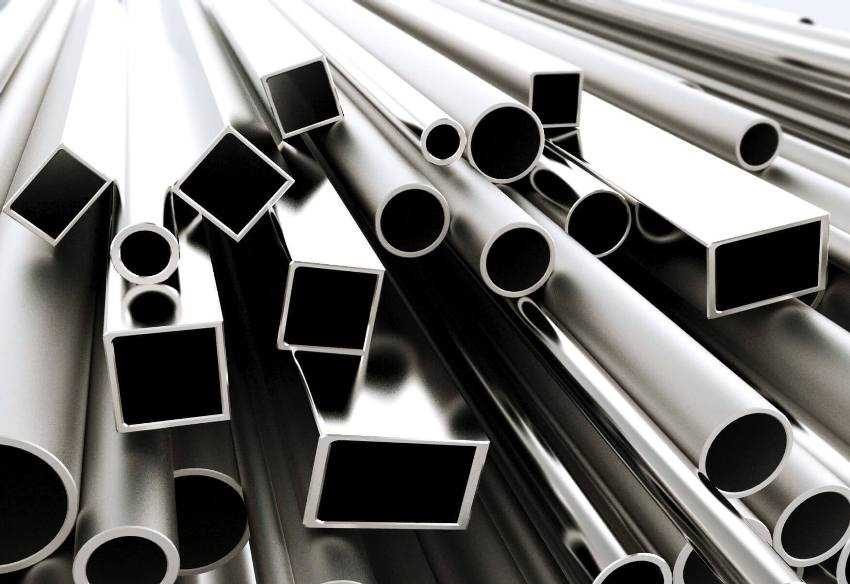

Все стальные трубы можно разделить на три категории:

круглые;
профилированные (квадратные и прямоугольные);
нестандартные (многогранные).

Серьезное преимущество, присущее данным изделиям, заключается в том, что они имеют высокую сопротивляемость к механическим воздействиям. Стальные трубы отлично переносят давление и удары. Стоит отметить, что они имеют приемлемую стоимость и относятся к среднему ценовому сегменту.

Широкое разнообразие типов деталей позволяет использовать их в различных сферах: строительной, хозяйственной и т. д. Стальные изделия имеют небольшой показатель линейного расширения

Это очень важное преимущество, так как многие трубы при нагреве расширяются, а если их размещают в стяжке, то это может привести к возникновению трещин

Для того чтобы ответить на вопрос о том, как рассчитать вес трубы, необходимо познакомиться ближе со всеми методами, позволяющими произвести это вычисление. Знание массы стальных изделий требуется на всех этапах, начиная от их приобретения и заканчивая монтажом.

Большое разнообразие стальных труб позволяет применять их в различных сферах жизнедеятельности.

Расход воды через трубу при нужном давлении

Основная задача расчёта объёма потребления воды в трубе по её сечению (диаметру) – это подобрать трубы так, чтобы водорасход не был слишком большой, а напор оставался хороший. При этом необходимо учесть:

диаметры (ДУ внутреннего сечения),
потери напора на рассчитываемом участке,
скорость гидропотока,
максимальное давление,
влияние поворотов и затворов в системе,
материал (характеристики стенок трубопровода) и длину и т.д..

Подбор диаметра трубы по расходу воды с помощью таблицы считается более простым, но менее точным способом, чем измерение и расчёт по давлению, скорости воды и прочим параметрам в трубопроводе, сделанный по месту.

Табличные стандартные данные и средние показатели по основным параметрам

Для определения расчётного максимального расхода воды через трубу приводится таблица для 9 самых распространённых диаметров при различных показателях давления.

Среднее значение давления в большинстве стояках находится в интервале 1,5-2,5 атмосфер. Существующая зависимость от количества этажей (особенно заметная в высотных домах) регулируется путём разделения системы водообеспечения на несколько сегментов. Водонагнетение с помощью насосов влияет и на изменение скорости гидропотока. Кроме того, при обращении к таблицам в расчёте водопотребления учитывают не только число кранов, но и количество водонагревателей, ванн и др. источников.

Изменение характеристик проходимости крана с помощью регуляторов водорасхода, экономителей, аналогичных WaterSave ( http://water-save.com/ ), в таблицах не фиксируются и при расчёте расхода воды на (по) трубе, как правило, не учитываются.

Способы вычисления зависимостей водорасхода и диаметра трубопровода

С помощью нижеприведённых формул можно как рассчитать расход воды в трубе, так и, определить зависимость диаметра трубы от расхода воды.

В данной формуле водорасхода:

под q принимается расход в л/с,
V – определяет скорость гидропотока в м/с,
d – внутреннее сечение (диаметр в см).

Зная водорасход и d сечения, можно, применив обратные вычисления, установить скорость, или, зная расход и скорость – определить диаметр. В случае наличия дополнительного нагнетателя (например, в высотных зданиях), создаваемое им давление и скорость гидропотока указываются в паспорте прибора. Без дополнительного нагнетания скорость потока чаще всего варьируется в интервале 0,8-1,5 м/сек.

Для более точных вычислений принимают во внимание потери напора, используя формулу Дарси:

Для вычисления необходимо дополнительно установить:

длину трубопровода (L),
коэффициент потерь, который зависит от шероховатостей стенок трубопровода, турбулентности, кривизны и участков с запорной арматурой (λ),
вязкость жидкости (ρ).

Зависимость между значением D трубопровода, скоростью гидропотока (V) и водорасходом (q) с учётом угла уклона (i) можно выразить в таблице, где две известные величины соединяются прямой линией, а значение искомой величины будет видно на пересечении шкалы и прямой.

Для технического обоснования также строят графики зависимости эксплуатационных и капитальных затрат с определением оптимального значения D, которое устанавливается в точке пересечения кривых эксплуатационных и капитальных затрат.

Расчёт расхода воды через трубу с учётом падения давления можно проводить с помощью онлайн-калькуляторов (например: http://allcalc.ru/node/498; https://www.calc.ru/gidravlicheskiy-raschet-truboprovoda.html). Для гидравлического расчёта, как и в формуле, нужно учесть коэффициент потерь, что предполагает выбор:

способа расчёта сопротивления,
материала и вида трубопроводных систем (сталь, чугун, асбоценмент, железобетон, пластмасса), где принимается во внимание, что, например, пластиковые поверхности менее шероховатые, чем стальные, и не подвергаются коррозии,
внутреннего диаметры,
длины участка,
падения напора на каждый метр трубопровода.

В некоторых калькуляторах учитываются дополнительные характеристики трубопроводных систем, например:

новые или не новые с битумным покрытием или без внутреннего защитного покрытия,
с внешним пластиковым или полимерцементным покрытием,
с внешним цементно-песчаным покрытием, нанесённым разными методами и др.

Расчет расхода воды по диаметру трубы и давлению по таблице и СНИПу 2.04.01-85

Предприятия и жилые дома потребляют большое количество воды. Эти цифровые показатели становятся не только свидетельством конкретной величины, указывающей расход.

Помимо этого они помогают определить диаметр трубного сортамента. Многие считают, что расчет расхода воды по диаметру трубы и давлению невозможен, так, как эти понятия совершенно не связаны между собой.

Но, практика показала, что это не так. Пропускные возможности сети водоснабжения зависимы от многих показателей, и первыми в этом перечне будут диаметр трубного сортамента и давление в магистрали.

Выполнять все расчеты рекомендуют еще на стадии проектирования строительства трубопровода, потому, что полученные данные определяют ключевые параметры не только домашнего, но и промышленного трубопровод. Обо всем этом и пойдет далее речь.

Какие факторы влияют на проходимость жидкости через трубопровод

Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.

Внутренний диаметр, который имеет трубопровод.
Скорость передвижения потока, которая зависит от давления в магистрали.
Материал, взятый для производства трубного сортамента.

Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же расчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.

Можно даже заявить, что на определение «трубной геометрии» не влияет только протяженность сети. А сечение, напор и другие факторы играют очень важную роль.

Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.

Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.

Расчет расхода воды по диаметру круглой трубы, зависит от его размера. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение большего количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.

Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет максимальных показателей при самом высоком давлении в сети и при самых высоких размера ее объема.

Вычисления сечения по СНИП 2.04.01-85

Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.

Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.

Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:

Расчет расхода воды по диаметру трубы и давлению по таблице и СНИПу -85

Расчет расхода воды по диаметру трубы и давлению необходимо произвести перед тем как … но на определение расхода воды влияет так же температура и вязкость среды, а так же материал, из которого состоит магистраль

Как рассчитать пропускную способность газовой трубы

Газ – это один из самых сложных материалов для транспортировки, в частности потому, что имеет свойство сжиматься и потому способен утекать через мельчайшие зазоры в трубах. К расчету пропускной способности газовых труб (как и к проектированию газовой системы в целом) предъявляют особые требования.

Формула расчета пропускной способности газовой трубы

Максимальная пропускная способность газопроводов определяется по формуле:

Qmax = 0.67 Ду2 * p

где p — равно рабочему давлению в системе газопровода + 0,10 мПа или абсолютному давлению газа;

Ду — условный проход трубы.

Существует сложная формула для расчета пропускной способности газовой трубы. При проведении предварительных расчетов, а также при расчетах бытового газопровода обычно не используется.

Qmax = 196,386 Ду2 * p/z*T

где z — коэффициент сжимаемости;

Т- температура перемещаемого газа, К;

Согласно этой формуле определяется прямая зависимость температуры перемещаемой среды от давления. Чем выше значение Т, тем больше газ расширяется и давит на стенки. Поэтому инженеры при расчетах крупных магистралей учитывают возможные погодные условия в местности, где проходит трубопровод. Если номинальное значение трубы DN будет меньше давления газа, образующегося при высоких температурах летом (например, при +38…+45 градусов Цельсия), тогда вероятно повреждение магистрали. Это влечет утечку ценного сырья, и создает вероятность взрыва участка трубы.

Таблица пропускных способностей газовых труб в зависимости от давления

Существует таблица расчетов пропускных способностей газопровода для часто применяемых диаметров и номинального рабочего давления труб. Для определения характеристики газовой магистрали нестандартных размеров и давления потребуются инженерные расчеты. Также на давление, скорость движения и объем газа влияет температура наружного воздуха.

Максимальная скорость (W) газа в таблице — 25 м/с, а z (коэффициент сжимаемости) равен 1. Температура (Т) равна 20 градусов по шкале Цельсия или 293 по шкале Кельвина.

Таблица 2. Пропускная способность газового трубопровода в зависимости от давления

Pраб.(МПа)	Пропускная способность трубопровода (м?/ч), при wгаза=25м/с;z=1;Т=20?С=293?К
DN 50	DN 80	DN 100	DN 150	DN 200	DN 300	DN 400	DN 500
0,3	670	1715	2680	6030	10720	24120	42880	67000
0,6	1170	3000	4690	10550	18760	42210	75040	117000
1,2	2175	5570	8710	19595	34840	78390	139360	217500
1,6	2845	7290	11390	25625	45560	102510	182240	284500
2,5	4355	11145	17420	39195	69680	156780	278720	435500
3,5	6030	15435	24120	54270	96480	217080	385920	603000
5,5	9380	24010	37520	84420	150080	337680	600320	938000
7,5	12730	32585	50920	114570	203680	458280	814720	1273000
10,0	16915	43305	67670	152255	270680	609030	108720	1691500

Методики расчета

Расчет сечения

Собственно, задача-то из геометрии средних классов. Нам нужно рассчитать площадь круга, диаметр которого равен наружному диаметру трубы за вычетом толщины ее стенок.

Площадь круга, как мы помним, рассчитывается как S = Pi R^2.

Таким образом, рассчитывающая площадь сечения трубы формула имеет вид S=Pi*(D/2-N)^2, где S — площадь внутреннего сечения трубы, Pi — число «пи», D — наружный диаметр трубы, а N — толщина стенки трубы. Диаметр, как мы помним — это два радиуса.

Итак, считающая площадь поперечного сечения трубы формула перед нами. Давайте воспользуемся ей на примере очередного сферического коня в вакууме — горячекатаной бесшовной трубы внешним диаметром 1 метр и со стенками толщиной 10 мм.

S=3.14159265*(1/2-0,01)^2=0,754296 м2.

От точного подбора сечения трубы порой очень многое зависит

Площадь внешней поверхности трубы

И это тоже задача сугубо геометрическая. Как посчитать площадь поверхности трубы снаружи?

А как найти в общем случае площадь стенок цилиндра?

Поверхность цилиндра — это, в сущности, прямоугольник, одна сторона которого — длина окружности цилиндра, а вторая — длина самого цилиндра. Так?

Длина окружности, как мы помним, равна Pi*D, где Pi — число Пи, а D — диаметр трубы.

Как рассчитать площадь прямоугольника? Необходимо его длину умножить на ширину.

Площадь заветного прямоугольника будет такой: S=Pi*D*L, где Pi — старое доброе число Пи, D — диаметр трубы, а L — ее длина.

Для теплотрассы диаметром в один метр при ее длине в десять километров площадь окраски труб будет равной: 3,14159265*1*10000=31415,9265 м2. Теплоизоляции понадобится чуть больше: она имеет толщину, отличную от нуля, к тому же труба заворачивается в минеральную вату с перехлестом полотен.

И здесь точный расчет площади поверхности был необходим

Площадь внутренней поверхности трубы

Зачем внутренняя поверхность? Неужели трубы красят изнутри?

Нет, площадь внутренней поверхности может пригодиться при гидродинамических расчетах. Это площадь поверхности, с которой контактирует вода при движении по трубам.

Есть несколько связанных с этой площадью нюансов:

Чем больше диаметр трубы для водопровода — тем меньше влияние шероховатости ее стенок на скорость потока в ней. Для трубопроводов большого диаметра при небольшой протяженности сопротивлением трубы можно полностью пренебречь;
Для гидродинамических расчетов шероховатость поверхности имеет не меньшее значение, чем ее площадь. Ржавая внутри стальная водопроводная труба и идеально гладкая полипропиленовая очень по разному влияют на скорость потока;
Трубы из неоцинкованной стали имеют, так сказать, непостоянную площадь внутренней поверхности. Они со временем зарастают ржавчиной и минеральными отложениями, в результате чего просвет сужается. Если вам придет в голову странная фантазия изготовить из стали водопровод холодного водоснабжения — этим фактом нельзя пренебрегать, поскольку проходимость водопроводной трубы может упасть вдвое уже за десять лет.

Зарастание стальной неоцинкованной трубы приходиться учитывать при расчете водопровода

Ну а что с формулой? Она проста. Диаметр цилиндра в этом случае, как легко догадаться, равен разности диаметра и удвоенной толщины стенок трубы.

Раз так — площадь стенок цилиндра приобретает вид S=Pi*(D-2N)*L, где D — по-прежнему диаметр трубы, N-толщина ее стенок, а L — протяженность.

Для теплотрассы длиной в 10 километров из трубы диаметром 1 метр со стенками толщиной 10 мм площадь внутренней поверхности окажется равной: 3,14159265*(1-2*0,01)*10000 = 30787,60797 м2.

Примеры проведения расчетов

Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.

Расчет объема требуемого теплоносителя

Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).

Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм

Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.

Объем рубашки котла известен. V1 = 60 л.

В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.

Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:

V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.

Таким образом, теперь можно найти общий объем:

V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.

На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем

Расчет объема самодельного радиатора

Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.

Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.

Вычислим внутренний диаметр:

d = 114 – 2 * 4.5 = 105 мм.

Определим площадь сечения:

S = π * d2 / 4 = 8659 мм2.

Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:

V = l * S = 8000 * 8659 = 69272000 мм3.

Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.

Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.

Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.

Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Нам понадобится:

линейка;
штангенциркуль;
рулетка (лента сантиметровая).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски. Значит, чтобы точно определиться с тем, сколько банок краски брать, нужно рассчитать площадь газовых труб.

Вам понадобится

— рулетка;
— штангенциркуль;
— крепкая нитка;
— калькулятор.

Инструкция

Для расчета площади трубы круглого сечения узнайте длину этой трубы в погонных метрах. Также для расчета понадобится наружный диаметр трубы.

Рассчитайте величину наружного диаметра газовой трубы. Выполнить это можно двумя способами. Первый способ – измерьте наружный диаметр газовой трубы с помощью штангенциркуля. Для этого раздвиньте губки этого измерительного инструмента и приложите его к трубе так, чтобы труба оказалась между губками штангенциркуля. Затем сдвиньте губки измерительного инструмента: они должны плотно обхватывать газовую трубу. Посмотрев на измерительную шкалу, определите внешний диаметр трубы. Второй способ – обхватите трубу плотной нитью. Затем измерьте рулеткой длину окружности трубы. Подставив значение в формулу D = L / Пи, где L – длина окружности трубы, Пи = 3,14 (число «пи»), рассчитайте величину внешнего диаметра газовой трубы. Переведите полученный показатель в

Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.

Как рассчитать параметры труб
