Расчет секций радиаторов: по площади, объему

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

КТ – это то количество тепла, которое требуется данному помещению.
S – площадь.
К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

Как рассчитать отопление в частном доме

Чтобы создать комфорт в условиях нестандартного жилья или частного дома требуется более точный расчет. Принцип расчета соответствует предыдущему с учетом дополнительных характеристик, но является более подробным, где они раскрываются шире.

Как рассчитать количество радиаторов в частном доме? Для этого используется формула определения количества тепла, необходимого для отопления каждой комнаты:

где:

S — площадь помещения, м2;
K1 — учет способа остекления проемов (для двойного стеклопакета — 1,0; тройного — 0,85);
K2 — учет наличия теплоизоляции (кирпичная кладка — 1; с дополнительной современной теплоизоляцией — 0,85);
K3 — количество стен, сообщающихся с внешней средой (1ст. — 1,1; 2ст. — 1,2);
K4 — самая низкая температура снаружи (-10ºС — 0,7; -20ºС — 1,1);
K5 — учет наличия отопления сверху (наличие отапливаемого помещения — 0,8; не отапливаемый чердак — 1,0);
K6 — отношение площади окон к полу (0,1 — 0,8; 0,3 — 1,1); K7 — высота потолков (2,5 м — 1; 3 м — 1,05).

Даже уточненный расчет радиаторов отопления дает только приблизительные рекомендации. В любом случае следует брать радиаторы с числом секций на 1-2 шт. больше. На каждый прибор ставится регулирующий кран, с помощью которого можно обеспечить возможность изменения температуры в помещении.

Например, самой подходящей температурой внешней среды для человеческого организма считается 21ºС. Для сна лучше подходит 18ºС.

Кухня и готовка

В процессе приготовления пищи на кухне также следует прикрыть кран на радиаторе, так как от дополнительных источников тепла температура поднимается.

Соседние помещения без двери

При отсутствии двери, когда рядом два помещения, процесс теплообмена будет общим. В некоторых случаях для обоих помещений делают сразу объединенный расчет. Современные конструкции радиаторов дают возможность после надставить дополнительные секции.

Однако, если батарея расположена симметрично под окном, подобная реконструкция ухудшит интерьер комнаты.

В этом случае придется устанавливать декоративную решетку, чтобы скрыть смещение батареи относительно окна.

Замена батареи

При замене радиатора следует определить, достаточно ли будет мощности существующего котла.

Если его приобретали в расчете на старую систему, то вполне возможно что на новой он не сможет создать необходимую температуру теплоносителя или будет работать с перегрузкой. Обычно для частного отопления приобретают котел с расчетом, чтобы он работал на 70% мощности.

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

А – нужное число секций отопительной батареи;
B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

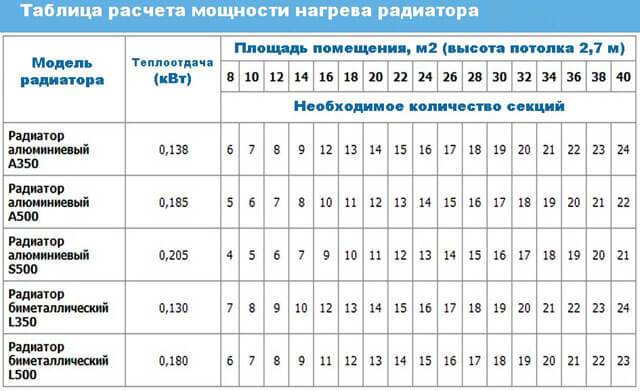

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

одна наружная стена — 1,1;
две наружные стены (угловая комната) – 1,2;
три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
морозы до –25 °C – 1,3 (подходит для Сибири);
температура до –20 °C – 1,1 (средняя полоса России);
температура до –15 °C – 0,9;
температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

Рассчитываем батареи исходя из условий – правильный подбор

Примите к сведению, что производители радиаторов указывают в характеристиках максимально возможные параметры мощности, которые актуальны лишь для самых благоприятных условий. Если же необходимо вычислить тепловую мощность в реальных условиях, потребуется вычислить такой показатель, как температурный напор или «дельту системы». Допустим, если в месте входа температура воды в системе составляет 90 ℃, а на выходе – 70 ℃, и комнату нужно прогревать до 20 ℃, то дельта системы будет 70 ℃.

Если в комнате нужна температура, например в 23 ℃, а теплоноситель не разогревают даже до 70 ℃, потребуется пересчет мощности.

Сначала высчитываем температурный напор, определив среднее значение между входящей и выходящей температурой теплоносителя и отняв от него показатели нагрева комнаты.

Например, на входе теплоноситель нагрет до 70 ℃, а на выходе до 60 ℃, при этом комфортная температура в комнате нужна 23 ℃. Тогда дельта температур будет (70+60):2-23=42 ℃. После этого следует воспользоваться таблицей для переопределения мощности и взять из нее коэффициент, соответствующий дельте. В нашем случае к значению в 42 ℃ привязан коэффициент 0,51.

Итак, если вы приобрели радиатор с заявленной мощностью в 185 Вт, то реальная мощность будет: 185×0,51=94,35 Вт. То есть с учетом настоящих условий мощность радиатора будет почти вдвое меньше заявленной.

В связи с этим, перед тем как выбирать радиатор по площади, стоит выяснить настоящие условия эксплуатации для вашей отопительной системы, чтобы в результате в вашей квартире были созданы комфортные для жизни условия.

Расчет для нестандартных комнат

A=Bx41,

где:

А – нужное число секций отопительной батареи;
B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.. Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Биметаллические радиаторы: особенности

Биметаллические батареи отопления становятся сегодня все популярней. Это достойная замена безнадежно устаревшему «чугуну». Приставка «би» означает «два», т. е. при изготовлении радиаторов используются два металла — сталь и алюминий. Представляют собой алюминиевый каркас, внутри которого находится стальная труба. Такое сочетание является само по себе оптимальным. Алюминий гарантирует высокую теплопроводность, а сталь — длительный срок эксплуатации и способность с легкостью выдерживать перепады давления теплосети.

Цены на популярные биметаллические радиаторы отопления

Совместить, казалось бы несовместимое, стало возможно благодаря особой технологии производства. Биметаллические радиаторы изготавливаются методом точечной сварки или литья под давлением.

длительный срок «жизни». Высокое качество сборки и надежный «союз» двух металлов превращает радиаторы в «долгожителей». Они способны исправно служить до 50 лет;
прочность. Стальная сердцевина не боится скачков давления, свойственным нашим отопительным системам;
высокая теплоотдача. Благодаря наличию алюминиевого корпуса биметаллический радиатор быстро нагревает помещение. В некоторых моделях данный показатель достигает 190 Вт;
устойчивость к образованию ржавчины. С теплоносителем контактирует только сталь, а значит, биметаллическому радиатору не страшна коррозия. Это качество становится особенно ценным при проведении сезонных чисток и сбрасывании воды;
приятная «внешность». Биметаллический радиатор внешне намного привлекательнее своего чугунного предшественника. Скрывать его от посторонних глаз занавесками или специальными экранами нет необходимости. Кроме того, радиаторы отличаются по цветовому оформлению и дизайну. Вы можете выбрать то, что нравится именно вам;
небольшой вес. Значительно упрощает процесс монтажа. Теперь установка батареи не потребует больших затрат сил и времени;
компактный размер. Биметаллические радиаторы ценятся за небольшой размер. Они достаточно компактны и легко вписываются в любой интерьер.

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

N — количество секций (с округлением до ближайшего целого числа);
S — площадь комнаты, м²;
Q —тепловая мощность одной секции, Вт.
K1…K10 поправочные коэффициенты.

К1 – на число внешних стен в помещении

Коэффициент К1 равен:

0,8 – помещение внутреннее;
1,0 – комната с одной наружной стеной;
1,2 – помещение угловое — две перегородки с улицей;
1,4 – три стены на улицу.

К2 – на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

1,1 – наружные стены ориентированы на восток или север;
1,0 – стены комнаты «смотрят» на запад или юг.

К3 – на степень утепленности стен

От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:

1,27 – наружная стена не утеплена;
1,0 – перегородки комнаты в два кирпича без утеплителя;
0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.

Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:

Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):

Ri = h / λ (6)

h – толщина слоя, м;
λ – коэффициент теплопроводности одного слоя.

Полученные значения сопротивлений всех слоев суммируются.
Вычисленная сумма сравнивается с нормированным значением для данной местности.

К4 – на особенности климатических условий региона

Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:

1,5: Тср ≤ -35°C;
1,3: -30 °C ≥Тср > -35 °C;
1,2: -25°C≥ Тср > -30 °C;
1,1: -20°C≥ Тср > -25 °C;
1,0: -15°C≥ Тср > -20 °C;
0,9: -10°C≤ Тср > -15 °C;
0,7: Тср > -10 °C.

К5 – коэффициент высоты потолков

В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:

1,0: H < 2,7 м;
1,05: 2,7 м ≤ H < 3,0 м;
1,1: 3,0 м ≤ H < 3,5 м;
1,15: 3,5 м ≤ H < 4,0 м;
1,2: H ≥ 4,0 м.

К6 – на тип помещения, расположенного выше

Величина коэффициента К6 равна:

1,0 – сверху комнаты — неутепленный чердак или крыша;
0,9 – выше помещения — утепленный чердак;
0,8 – верхнее помещение — отапливаемое.

К7 – на виды установленных окон

В зависимости от вида остекления коэффициент К7 равен:

1,27 – деревянные окна с двойным остеклением;
1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
0,85 – окна со стеклопакетом, число камер больше одной.

К8 – на площадь остекления

Расчет коэффициента К8:

Вычисляют суммарную площадь всех окон в комнате.
Делят полученное число на площадь помещения, получают приведенное значение Sпр.

В зависимости от величины Sпр величина коэффициента К8 равна:

0,8: 0~~0,1;~~пр
0,9: 0,11~~0,2;~~пр
1,0: 0,21~~0,3;~~пр
1,1: 0,31~~0,4;~~пр
1,2: 0,41~~0,5.~~пр

К9 – на схему подключения радиаторов

Значение коэффициента К9 равно:

1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
1,03: одностороннее подключение, теплоноситель движется сверху вниз;
1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
1,28: одностороннее подключение, теплоноситель движется снизу вверх;
1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).

К10 – на степень открытости установленных батарей

В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:

0,9: подоконник сверху радиатора и экран отсутствуют;
1,0: сверху прибора расположена полка или подоконник;
1,07: радиатор утоплен в стеновой нише;
1,12: имеется подоконник и экран;
1,2: прибор полностью закрыт декоративной панелью.

Упрощенный расчет компенсации теплопотерь

Любые вычисления базируются на определенных принципах. В основу расчетов требуемой тепловой мощности батарей закладывается понимание того, что хорошо работающие нагревательные приборы должны полностью компенсировать потери тепла, возникающие при их работе из-за особенностей отапливаемых помещений.

Для жилых комнат, находящихся в хорошо утепленном доме, расположенном, в свою очередь, в умеренном климатическом поясе, в некоторых случаях подойдет упрощенный расчет компенсации тепловых утечек.

Для таких помещений вычисления основываются на нормативной мощности 41 Вт, требующейся для обогрева 1 куб.м. жилого пространства.

Чтобы излучаемая отопительными приборами тепловая энергия была направлена именно на обогрев помещений, нужно утеплять стены, чердаки, окна и полы

Формула для определения тепловой мощности радиаторов, необходимой для поддержания в помещении оптимальных условий проживания такова:

Q = 41 х V,

где V – объем отапливаемой комнаты в кубических метрах.

Полученный четырехзначный результат можно выразить в киловаттах, сократив его из расчета 1 кВт = 1000 Вт.

Правила расчета разных видов радиаторов

В большинстве квартир ставятся отопительные приборы стандартного размера по высоте — 50 см. Это расстояние между осями нижнего и верхнего отверстий секции. Для таких изделий расчет мощности труда не составит, тем более что большинство уважающих себя производителей на официальном сайте указывают мощность батарей.

Иногда этого показателя нет. Вместо него стоит расход теплоносителя. Перевести один показатель в другой несложно — расход литра рабочей среды приблизительно равен 1000 Вт.

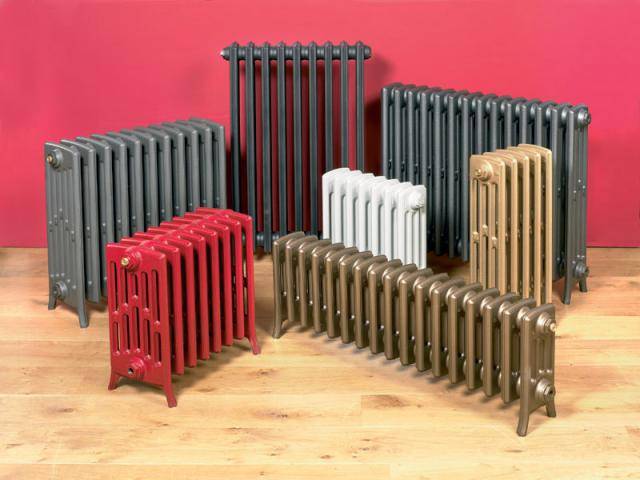

На тепловую мощность подключаемого устройства влияет материал батареи.

У стандартных моделей с высотой 50 см она следующая:

чугунные — 145 Вт;
биметаллические — 185 Вт;
алюминиевые — 190 Вт.

Это усредненные данные для расчета. Например, нужно посчитать количество биметаллических элементов для комнаты в 30 кв.м. Одна секция обогревает площадь 1,8 кв. м. Результат будет таким: 30 ÷ 1,8 = 16,6. Округляется до 17-ти. Аналогичным образом считается количество чугунных и алюминиевых секций, где площадь обогрева составляет 1,5 и 2,0 кв. м. соответственно.

Современные изделия имеют разную высоту — от 20 см (бордюрные) до 60 см. Когда в паспортных данных или на официальном сайте производителя тепловая мощность не указана, ее легко посчитать.

Если стандартных элементов для примера, приведенного выше, нужно было 17 штук, то секций высотой 30 см понадобится больше. Сначала считается соотношение высот: 50 ÷ 30 = 1,66. Затем выполняется корректировка: 17 шт. × 1,66 = 28,22. Нужно 28 штук высотой 30 см.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

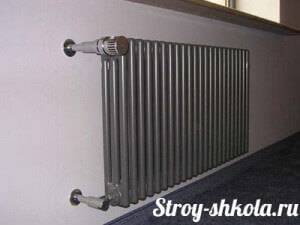

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установкиКоличество тепла зависит и от места установки

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

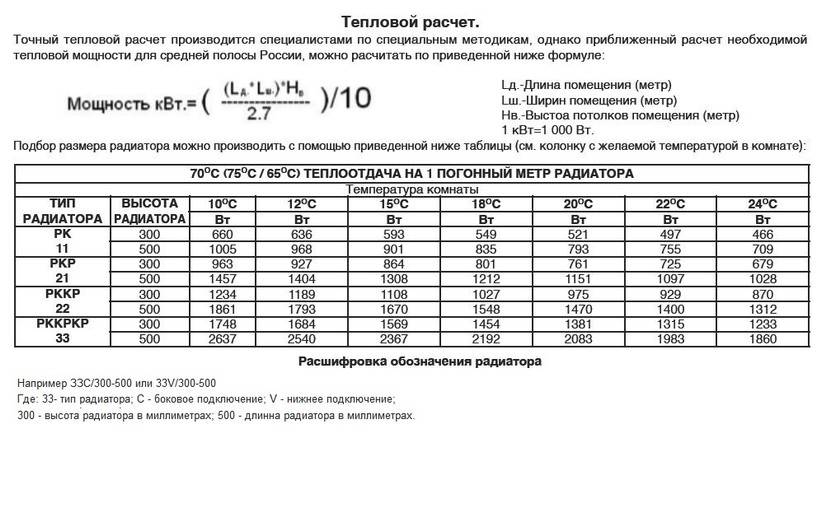

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

Находится в панельном или плохо утепленном доме;
Находится на первом или последнем этаже;
Имеет больше одного окна;
Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

Расход дизельного котла отопления
Биметаллические радиаторы отопления
Как сделать расчет тепла на отопление дома
Расчет арматуры для фундамента

Примерный расчет количества секций исходя из площади помещения

Итак, для примера возьмем угловую комнату дома из кирпича, площадью 16 м2, расположенную в средней полосе. Мощность батарей согласно документации – 140 Вт.

Для здания из кирпича нормы теплопотерь берутся в середине диапазона, хотя для угловой комнаты лучше все-таки остановиться на более высоких значениях. Допустим, это 95 Вт. Расчет тепла будет таким: 16×95=1,520 кВт. Следовательно, можно определить, сколько секций батареи на квадратный метр нам понадобится: 1520:140=10,86 штук. Округляем полученное значение вверх и получаем 11 секций. Именно столько нам понадобится зубков для отопления данной комнаты.

Как рассчитать количество секций радиатора

Тепловая мощность 1 секции
