Проводка в квартире своими руками: схемы, как самостоятельно провести проводку

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Выбор подходящей системы

В зависимости от площади жилого помещения и качества утепления стен выбирается подходящий вариант автономного электрического отопления квартиры. Если Вы являетесь владельцем однокомнатной либо двухкомнатной хрущевки, тут может справиться система теплый пол в сочетании с электроконвекторами либо ИК-панелями. Комбинаций с инфракрасными обогреватели более выгодная и эффективная, т.к. тепловое излучение будет направлено сверху вниз и все тепло будет циркулировать в нижней части комнаты. Отопление квартиры электрическими конвекторами лучше только из-за того, что устройства не сушат воздух и не оказывают негативное влияние на самочувствие человека. Существует множество отзывов о том, что ИК-обогреватели при постоянном излучении отрицательно влияют на здоровье, что и является их недостатком.

С остальными преимуществами и недостатками инфракрасных обогревателей Вы можете ознакомиться в соответствующей статье. Все же, как показывает статистика, в 2017 году такие устройства активно покупаются для бытового применения!

Что касается электрического теплого пола, он действительно очень популярен и эффективен. Осуществить укладку пленочного теплого пола под ламинат сможет любой, даже чайник в электрике. К тому же из материала можно сделать только подогреваемые дорожки в квартире, а не стелить пленку по всей площади пола. Такой вариант отопления положительно отобразиться на экономии электроэнергии и в то же время будет эффективно прогревать помещение.

Если же Вы проживаете в трехкомнатном либо четырехкомнатном жилище, тут уже более разумно будет использовать подключение электрического водяного отопления в квартире. Связано это с большой суммарной площадью комнат, на которую потребуется полноценная, мощная отопительная система. К примеру, если площадь составляет 130 м. кв., с расчетом 1 кВт/10 м.кв. нужно будет установить не меньше, чем 13-киловаттную связку из электрообогревателей. Конечно же, зимой Вы будете отдавать немало денег на эксплуатацию индивидуальной системы электрического отопления. К тому же, для использования такого варианта проводка должна быть мощной, способной выдержать высокие токовые нагрузки. В этом случае без замены электропроводки в квартире не обойтись, что, опять-таки, ударит по Вашему бюджету. В то же время, если использовать водяные радиаторы, работающие от электрокотла, отопление будет автономным и менее затратным, что позволит «убить одним выстрелом двух зайцев».

Рекомендуем сразу же ознакомиться со статьей о том, как правильно подключить котел к сети своими руками, чтобы Вы не наделали ошибок и система прослужила дольше!

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
4. кабель подводят сверху;
5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
6. Подводка питания осуществляется снизу.
7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
12. Проводка не должна соприкасаться со строительными конструкциями из металла.
13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Выбор фурнитуры

Чтобы электропроводка в квартире своими руками прослужила не один год без нареканий и сбоев, следует взвешенно подойти к выбору фурнитуры. Она должна соответствовать требованиям норм. Правильно подобранная толщина изоляции кабеля, его сечение обеспечат долговечность и безопасность электросети. Розетки и выключатели должны не только соответствовать стилю квартиры, но и обеспечивать безаварийную службу бытовых приборов.

Чтобы подобрать сечение жилы, потребуется узнать силу тока. С этой целью складывают мощности всех приборов, которые предполагается установить в доме. Затем найденное значение делят на напряжение. По таблицам подбирают сечение, учитывая способ прокладки. Чтобы определить длину сети, рекомендуется схематично показать ее на плане квартиры. Полученный результат увеличивают на 3-4 м.

Второй важный вопрос, который приходится решать при монтаже электропроводки в доме своими руками, заключается в выборе материала токопроводящей жилы. Это может быть медь или алюминий. Раньше для проводки использовали только алюминий. Этот металл мягкий, хорошо гнется, недорогой. Его минус: со временем окисляется, образуя на поверхности пленку с низкой токопроводимостью. За счет этого повышается сопротивление, область контакта начинает греться. После нескольких сгибаний алюминий попросту ломается. Физические характеристики меди намного лучше, что делает ее лидером при обустройстве внутридомовых сетей.

Розетки и выключатели

Основными элементами электросети являются розетки и выключатели. На них возложена двойная функция: обеспечить надежное подключение электроприборов, гармонично вписаться в интерьер

Поэтому при выборе обращают внимание на технические характеристики и дизайн. Собираясь за покупкой в магазин, необходимо ответить на несколько вопросов:

• Тип проводки. Конструкция накладных и внутренних элементов кардинально отличается, что принципиально влияет на выбор.
• Заземление. Если электропроводка в частном доме своими руками выполнена с заземляющим контуром, то стоит приобрести евророзетки, предусматривающие подключение защитного провода.
• Рабочие характеристики. Для домов и квартир подойдут розетки, рассчитанные на силу тока 10, 16 А.
• Количество. Нормы рекомендуют брать 1 розетку на каждые 6 метров квадратных площади. На практике их число можно увеличить, исходя из реального числа приборов.
• Влагозащищенность. Для ванной, чердака, подвала потребуется фурнитура, защищенная от влажности. Уровень защиты обозначен IP.

Для жилых помещений достаточно IP20, при повышенной влажности – IP44, на улице – от IP65.

Промышленность предлагает огромное разнообразие розеток: с заземлением, защитными шторками или крышками, таймером отключения. Для удобства можно приобрести панель с возможностью одновременного включения нескольких потребителей.

Не менее широк ассортимент выключателей. Популярностью пользуются клавишные модели. Их выпускают с одной, двумя и более клавишами для возможности комфортного управления источником света, с подсветкой, позволяющей без проблем передвигаться в темноте. Многие потребители успели оценить удобство проходных моделей, позволяющих включать и выключать свет с разных мест. Чтобы регулировать яркость освещения, пользуются диммерами. Правда, они подойдут только для галогенных или обычных ламп накаливания.

Как грамотно подобрать выключатели и розетки

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Выбор автоматов и кабеля

Приобретение автоматов осуществляется исходя из применяемых приборов. Их мощность может быть совершенно разной:

• для розеток и кондиционера — 16 А;
• для кухонных приборов — 25 А;
• для всех комнат — 32 А.

На мощность оказывает влияние сечение кабеля. Чтобы проводка была выбрана правильно, необходимо осуществить такие расчеты:

1. суммируется мощность всех приборов, подключаемых к сети (с запасом по 100 Вт на каждый прибор);
2. полученное число делится на 220.

При получении числа в пределах от 12 до 15 можно воспользоваться кабелем сечением 1,5 мм². При большем показателе выбирается более толстый провод.

Специалисты рекомендуют выбор кабеля делать исходя из нагрузки. Наилучший вариант — использование негорючего провода ВВГ НГ или ВВГ сечением:

• 1,5 мм² (двухжильный) — для осветительных приборов;
• 4 мм² (трехжильный) — для электрической плиты на кухне, кондиционеров и всех мощных приборов;
• 2,5 мм² (трехжильный) — для розеток и других приборов.

В обязательном порядке алюминиевый провод меняют на медный кабель, который отличается более продолжительным эксплуатационным периодом и лучшим прохождением тока.

Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток

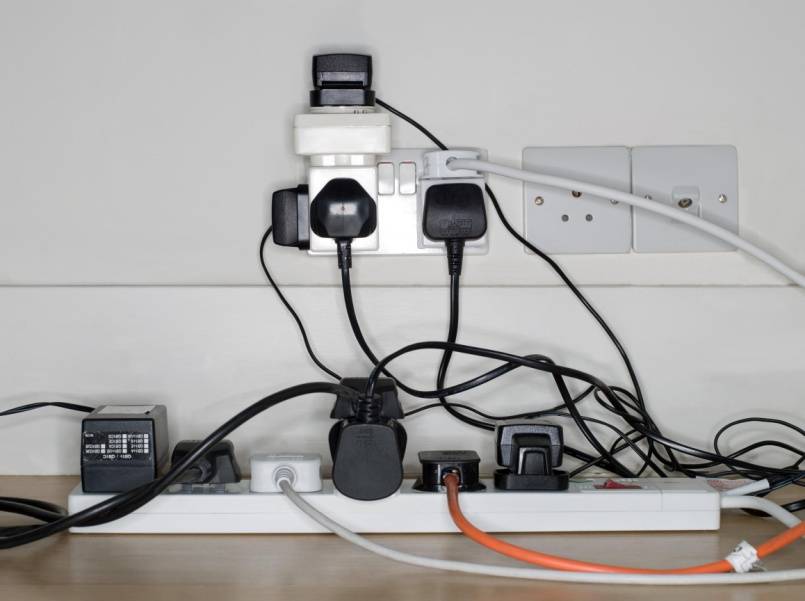

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

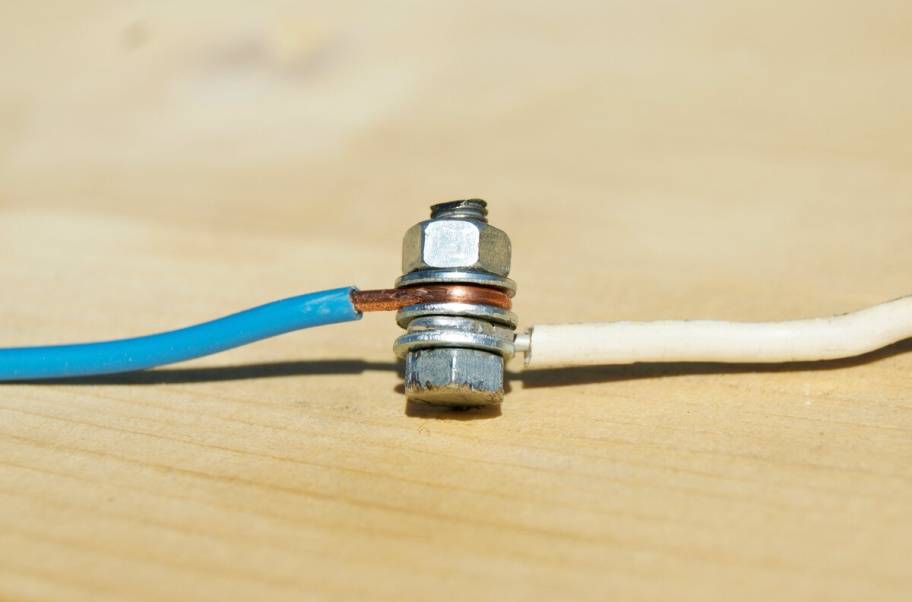

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Установка и подключение электрического щитка

Электрощиток — это узловое соединение, состоящее из корпуса и внутреннего наполнения, включающего следующее:

• счетчик электроэнергии;
• главный рубильник сети;
• автоматы УЗО;
• автоматы отключения отдельных зон электропитания;
• распределительная шина;
• нулевая шина;
• шина заземления.

Размещение щитка освещения проводится с учетом длины проводов от каждой линии, их толщины и дальнейшего монтажа. Установка идет в таком порядке:

1. Закрепляется дифференциальное устройство УЗО, автоматы распределения и другие модули на монтажные рейки с учетом групп сетей.
2. К автоматам подключаются фазовые и нейтральные шины.
3. Кабели нуля и фазы от основного рубильника подсоединяются к УЗО.
4. УЗО подсоединяется к распределительным шинам.
5. Провода с фазой и нулем от каждой линии подсоединяются к соответствующим им модулям.
6. Провода заземления от каждой линии подключаются к нулевой шине.
7. Проверяется соединение нулевой шины и стержня заземления.
8. Соединительные провода для каждой линии, подключенные ко всем модулям, выводятся из щитка через проделанные отверстия в необходимых направлениях.

Установка и подключение электрического щитка

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:

• На освещение.
• На розетки.
• Другое оборудование.

Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.

В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Далее приступаем к распределительным проводам, их зачищаем и подсоединяем к автоматам в соответствии со схемой монтажа электрической проводки.

Полезные советы при монтаже электропроводки

Чтобы сделать свое жилье оснащенным качественной проводкой, следует внимательно отнестись к следующему:

• Замену проводки планируют до начала ремонта и подготовки стен. Как видно из писанного, это трудоемкая работа, следовательно, вести ее после того, как стены получат финишную облицовку – нецелесообразно.
• Планировать разводку следует при полном учете бытовой техники. Нельзя оставлять даже одну стену пустой. Вполне возможно, придет мысль переставить мебель и аппаратуру и точки, откуда возможно безопасное питание, там не окажется. Большое количество удлинителей приводит к несчастным случаям и травмам.
• Встроенные светильники должны иметь простое управление, поэтому схему прокладки согласовывают с профессионалами заранее. Монтаж подвесного или натяжного потолка – недешевое удовольствие и переделка вышедшего из строя прибора обойдется в круглую сумму.
• Лучше отдать предпочтение медному проводу, чем алюминиевому. Срок службы у него снижен в разы. Кроме того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности появляются микротрещины. Они со временем под нагрузкой и постоянными перепадами температуры разрастутся, и кабель перестанет функционировать, что потребует его полной замены.
• Вести проводку лучше с минимальными соединениями. Спайки и скрутки приведут к быстрому выходу из строя всего кабеля. От перегрева на этих местах спасают специальные короба, заделываемые в стены.

Последнее «напутствие» – если понимания и умения обращаться с опасной стихией – нет, рисковать не стоит. Это чревато несчастными случаями при монтаже или при эксплуатации в будущем. Профессиональная работа стоит недешево, но к ней как бонус предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие годы.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

С чего начать разводку электрики в квартире

Работы по монтажу электропроводки в квартире или другом жилом помещении всегда должны начинаться одинаково – с составления плана разводки электрики. И вот почему. Допустим, сделали вы ремонт, не особо задумываясь по поводу конечного результата. Как захотелось, так и делали.

Расставили мебель по местам, расположили бытовую электронику. И что же у нас получилось? Катастрофа! Все розетки оказались в «холодном резерве»: одну загородил шкаф, другую диван, третью комод, а четвертую тумбочка. Даже для подключения телевизора и любимой стереосистемы как по закону подлости не оказалось розеток в радиусе 3-4 метров.

И вот здесь начинается очень веселая и увлекательная игра под названием «Раскидай по всей квартире удлинители и пилоты». Спрашивается: зачем вы делали новую электропроводку, чтобы потом ходить и спотыкаться об удлинители? Представьте, сколько денег и нервов может быть потрачено зря.

Подготовительные работы для замены проводки

Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.

Составление схемы снабжения

Домашнюю сеть делят на несколько сегментов:

1. Розеточные группы.
2. Освещение.
3. Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.

Розетки устанавливают в следующем количестве:

• в жилой комнате — 1 шт. на 5-7 кв. м;
• на кухне — в 3 раза больше.

Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.

Санузел тоже рекомендуется запитать отдельно.

В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

Готовый чертеж

Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.

На чертеже отображают следующую информацию:

1. Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
2. Оборудование в распределительном щите, пока без указания номинального тока.
3. Кабельные трассы. Рисками обозначают количество жил.

Правила укладки проводов:

1. Параллельно углам помещения. Укладка по диагонали не допускается.
2. От потолка и границы проемов отступают 15 см.
3. Минимальное расстояние до газопровода и радиаторов отопления — 40 см.

Разрешена диагональная укладка проводов за подвесным потолком.

Расчет необходимой мощности

Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:

I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).

Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.

Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.

Значения для стандартных 2-фазных электроприемников приведены в таблице:

Потребитель	Сечение жил, кв. мм	Номинальный ток, А	Максимальная мощность прибора, кВт
Квартира (вводный кабель)	3х10	40	12,1
Электроплита, варочная поверхность	3х6	32	9,24
Бойлер, стиральная машина, кондиционер	3х4	25	7,7
Розеточные группы	3х2,5	16	5,5
Осветительные приборы	3х1,5	10	4,1

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.

Трехфазные потребители подключают проводом 5х2,5.

Итоговый план

В завершение на чертеже указывают следующую информацию:

1. Сечения проводов.
2. Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
3. Модели розеток и выключателей с указанием номинального тока.

В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.

Класс УЗО:

• АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
• А — для бытовой техники, работающей на переменном и постоянном токе.

УЗО должно срабатывать при утечке тока:

• 30 мА — в сухих помещениях;
• 10 мА — в сырых.

Итоговый план согласовывают и регистрируют в энергослужбе.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.
