Особенности
Каркасный дом в своей основе имеет каркас, на который и приходится основная нагрузка. В связи с этим стены можно сделать тоньше, чем увеличить внутреннюю полезную площадь дома.
На каркас крепятся панели или более крупные щиты, поэтому такие дома могут быть из СИП-панелей или каркасно-щитовыми. В целом устройство элементов схоже – между 2 деревянными «пластинами» закладывается слой утеплителя, после чего они монтируются на каркас.
СИП-панели имеют меньшие размеры и представляют собой 2 ДСП панели (фанеры или фиброцемент), между которыми заключен утеплитель (пенопласт или минвата). Обычно имеет меньшие размеры по сравнению со щитами, поэтому для монтажа не требуется привлечения спецтехники.
Щиты собираются на заводе и представляют собой многослойный пирог», включающий наружную и внутреннюю стороны, между которыми проложен утеплитель и пароизоляция. Нередко такие щиты имеют наружную облицовку и черновую внутреннюю отделку. Собирать каркасно-щитовые дома быстрее, однако, из-за большего веса элементов усложняется транспортировка, для крепления их к каркасу нередко требуется кран.
Щиты могут быть выполнены в виде укрупненных частей дома – в таком случае они бывают глухими и оснащенными дверными и оконными проемами. Кроме того, каркасное строительство может вестись с применением панелей в разобранном виде – на стройплощадку доставляются пронумерованные элементы, которые собираются вручную. Все слои (утепление, гидро- и пароизоляция) накладываются своими руками поочередно.
Особенностью каркасного дома 6х6 м является его небольшой вес, что позволяет отказаться от сложного, имеющего дополнительное армирование фундамента. Достаточно будет мелко заглубленного ленточного, свайного или плитного оснований. Подобного рода фундаменты позволяют вести строительство даже на подвижных грунтах. Приступать к отделке можно сразу после строительства – дом не дает усадки.
Отличительной чертой домов на каркасе является высокая скорость возведения и возможность круглогодичного монтажа (исключение – организацию фундамента лучше вести в теплое время года). Подобные строения собираются по принципу детского конструктора. После предварительного проектирования на заводе под конкретные чертежи изготавливаются элементы, которые пронумеровываются и доставляются на стройплощадку.
Благодаря использованию минеральной ваты или пенополистирола удается добиться высокой теплоэффективности строения, чем снизить затраты на отопление. Легкость фундамента, доступность материалов, минимум затрат на строительство и привлечение рабочей силы – все это обуславливает меньшую себестоимость строительства.
Монтаж крыши
Одноэтажный каркасный дом 6х6 можно делать с двухскатной крышей (она же «щипцовая»), односкатной или более сложными видами.
Чаще применяют классический вариант с двумя скатами.
Для осуществления данного варианта нужно создать стропильную систему. Это каркас, собранный из досок и брусков в виде отдельных ферм, соединенных в единое целое.
Мауэрлат – горизонтально лежащая доска (на ребре) или брус, закрепленный на верхней обвязке. На нем лежат стропила.
Стропила – это парные доски, соединенные под определенным, согласно плану, углом, к которым впоследствии крепится каркас кровли. Скаты крыши могут быть равными, тогда обе части стропил одинаковые по длине, если крыша асимметричная, то есть с разными скатами, то и стропила, соответственно, будут различными. Но, в любом случае, конструкция стропил будет состоять из одинаковых элементов.
Каркас крыши усиливается горизонтальными и вертикальными стойками, как правило, элементы собираются на земле, а затем – поднимаются наверх и стыкуются при помощи болтов, металлических пластин, уголков и гвоздей.
При создании каркаса важно учесть способ отопления и особенности конструкции дымохода, если он будет выводиться через крышу, лучше заранее просчитать место вывода и предусмотреть соответствующее «окно». После сборки стропильной системы нужно собрать обрешетку для обшивки и последующего утепления, это лучше делать сразу, чтобы избежать намокания каркаса дома
После сборки стропильной системы нужно собрать обрешетку для обшивки и последующего утепления, это лучше делать сразу, чтобы избежать намокания каркаса дома.
Профессиональный проект
- Схема фундамента;
- Разворот перекрытий и стен каркасного дома;
- План установки стоек и стропил;
- Схема местоположения оконных и дверных проемов;
- Мансарда или план второго этажа;
- Схема разводки электричества, систем водоснабжения, канализации, вентиляции и отопления во всем доме.
Планировка каркасника 6×6 с террасой. Планировка дома 6 на 6 метров может быть как свободной с дополнительными стойками укрепления, так и покомнатной. Оптимальным считается создание на первом этаже дома помещений гаража в дополнительной пристройке или полуподвальном помещении, большой кухни-столовой и гостиной зоны.
Можно предусмотреть санузлы на первом или мансардном этажах, скрытые системы хранения — кладовые, гостевые комнаты. Второй этаж или мансарда дома 6 на 6 зачастую используется как спальная зона из одной или двух комнат.
Обустройство крыши
Принципиальных различий в монтаже крыши каркасных зданий домов других типов, например, выполненных из кирпича или бетонных блоков, нет. При этом обустройство крыши каркасного дома даже требует меньших финансовых затрат и физических усилий. В первую очередь это обусловлено простотой крепления крыши к стеновым конструкциям.
Несмотря на относительную простоту, монтаж крыши – крайне ответственный и значимый этап строительства дома. Очень часто на него уходит достаточно много времени, особенно в том случае, если подобного опыта у выполняющих работу людей ранее не было. В этой связи браться за обустройство крыши собственными усилиями стоит лишь при условии, что планировка дома не очень сложная, как и конфигурация самой крыши.
Плюсы и минусы
Распространенность такого вида домов объясняется следующими соображениями:
- Не требуется большой участок земли (хватит 4-6 соток);
- Минимальное количество используемых стройматериалов;
- Простота и быстрота постройки;
- Достаточно легко сделать своими руками.
Стоит отметить, что для легкого одноэтажного строения не нужен капитальный фундамент, в отличие от кирпичных или тяжелых бревенчатых построек.
Однако при планировании такого дома следует учитывать, что прочность дома, сделанного из минимального количества стройматериалов, должна быть тщательно просчитана. От этого зависит, как долго простоит жилье, учитывая те нагрузки, которые оно будет испытывать.
Одноэтажный каркасный дом 6х6может быть построен:
- Профессиональными строителями целиком («под ключ»), при обращении в соответствующие фирмы;
- Частично (например, создание только фундамента);
- Целиком своими силами.
Планировка дома 6 на 6
При проектировании компактного дома учитывается его назначение. Это может быть загородная дача для летнего отдыха или дом для круглогодичного проживания небольшой семьи. В первом случае в планировке больше места отводится под личные помещения хозяев, а зона дневного пребывания планируется с минимальной площадью. При этом предусматривается достаточно просторная терраса или обустроенная площадка у дома, которая будет служить открытой зоной отдыха.
Если дом с площадью около 36 кв. метров будет использоваться как постоянное жилище, при его проектировании территории дневного пребывания уделяется больше внимания. Кроме того, в круглогодичном доме необходимо предусмотреть место для размещения техпомещений. По возможности в них планируют кладовые и гардеробные, которые помогают сохранять порядок.
Планировка маленького домаИсточник doma-medved.ru
Одноэтажный дом
Одноэтажные строения 6 на 6 идеальны для пожилых людей, а также для молодых семей, у которых еще нет средств для строительства большого частного дома. Преимущества таких домов не только в том, что они недорогие в строительстве, но еще и в том, что они очень экономичны в эксплуатации. Они не требуют больших расходов на отопление и ремонт, к тому же за таким домом совсем несложно ухаживать.
Часто одноэтажные дома 6х6 проектируются по типу квартиры-студии. В них предусмотрено минимум внутренних перегородок и максимум открытого пространства. При таком решении коттедж внутри кажется более просторным и светлым. Но спальня все равно зачастую планируется изолированной. Обязательно изолированным должен быть санузел. Желательно иметь закрытую буферную зону в виде прихожей или небольшого тамбура у входной двери.
Одноэтажный коттедж 6 на 6Источник yandex.ru
Двухэтажный дом
Двухэтажные загородные дома любой площади могут быть мансардными или с полноценным вторым этажом. Обычный и мансардный верхний уровень имеют несколько важнейших отличий:
- в обычном этаже больше полезной площади;
- мансарду дешевле построить;
- кровлю мансарды должны обустраивать высококвалифицированные специалисты;
- мансардный этаж добавляет минимум веса к общей конструкции здания.
Стоит отметить, что маленькие дома лучше строить мансардными. В этом случае они получаются более пропорциональными, что благоприятно сказывается как на внешнем облике здания, так и на его конструкционных характеристиках.
Двухэтажный дом 6 на 6, это уже вполне полноценное жилище, в котором может расположиться семья из 2-4 человек. Конечно, в нем нельзя выделить место под дополнительные помещения, такие как кабинет или бильярдная. Но запланировать пару спален и полноценную зону отдыха вполне возможно.
В двухэтажном доме спальные помещения обычно располагают на втором этаже. Если планировка дома 6 на 6 одноэтажного типа предполагает размещение одной спальни рядом с гостиной, то в двухуровневом коттедже спальни составляют отдельную тихую зону второго этажа, предназначенного только для хозяев.
Двухэтажный коттедж 6 на 6Источник dom-team.ru
Необходимо отметить, что в двухэтажном строении часть внутренней площади будет отведена под межэтажную лестницу и лестничные площадки. То есть территория нижнего этажа маленького дома получается значительно меньше. Поэтому если в увеличении жилплощади за счет второго уровня острой необходимости нет, лучше строить простой одноэтажный домик.
Каркасный дом своими руками: пошаговая инструкция с фото
В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.
Укладка нижней обвязки
Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.
В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.
Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.
Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.
Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.
В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.
Монтаж лаг
Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.
Лаги крепятся способами:
металлическими уголками или кронштейнами встык к лежню;
с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.
Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.
Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.
Устройство пола
По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:
- 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
- 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
- 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.
На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.
На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.
В качестве теплоизоляции используются:
- засыпные материалы — керамзит, вермикулит, перлит и т.д.;
- волокнистые — базальтовая вата, стекловата и т.д.;
- полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
- напыляемые — полиуретан, эковата.
На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.
Дальнейшая последовательность зависит от вида материала:
- Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
- Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.
Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см. Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.
После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.
Особенности
Каркасное жилое здание площадью 6 на 9 метров имеет ряд особенностей и преимуществ.
Габариты таких строений идеально подходят для небольших земельных участков в черте города. Компактность проектов 6х9 м очевидна.
Небольшой метраж дома 6х9 м обуславливает его невысокую стоимость. Проекты таких каркасных домов приобрели популярность у молодоженов и молодых семей с ребенком.
Строительство зданий каркасного типа применяют в загородной зоне или в черте города. Ввиду маленькой площади, они подходят для строительства на участках с различными геометрическими формами и непростым рельефом.
Проекты таких домов разрабатываются с особенной тщательностью, чтобы задействовать всю полезную площадь. Используют грамотные архитектурные приемы, чтобы проекты получились уютными и практичными в использовании.
Стандартные проекты каркасных домов размером 6х9 метров строительные компании приспосабливают под местный климат и характер земельного покрытия. По индивидуальным пожеланиям заказчика типовой проект может быть откорректирован.
Существуют различные проекты и планировки каркасных домов 6х9 м начиная от стандартной и заканчивая индивидуальной планировкой с мансардой или гаражом. Для строительства могут применяться не только новейшие технологии, но и передовые строительные материалы.
Считаем стоимость утеплителя
Установка утеплителя требуется уже в процессе укладки пола, далее – при монтаже стен, потолка и кровли. В случае многоэтажного строительства необходимо заложить дополнительное утепление межэтажных перекрытий.
Таблица с подсчетами утеплителя.
Онлайн расчет каркасного дома будет различным, от низких цен за пенопласт, до внушительных сумм за эковату. Если вы нацелены на долгосрочное проживание, то не стоит экономить на его утеплении.
Удалите внимание обработке от грызунов и вредителей, и экологичности утеплительного материала. В средней ценовой категории располагается минеральная вата или стекловата, которой чаще и утепляют каркасные дома
Сыпучие утеплители рекомендуются для изоляции кровли или плоских крыш.
Порядок утепления
- Смета и монтаж выбранного материала пароизоляции, чтобы обезопасить утеплитель от порчи и намокания;
- Монтаж промежуточных листов фанеры внутренней обшивки;
- Толщину утеплителя, которая будет зависеть от толщины стоек, в среднем выбирают от 100 до 250 мм;
- При выборе утеплителя – каменной или минеральной ваты, заложить в расчет каркасного дома ветро и гидрозащитную пленку и ее установку;
- Позаботьтесь о вентиляционном зазоре, чтобы предотвратить скопление влаги внутри стен.
Утеплитель в каркасе.
После достаточного утепления дома, производится внутренняя обшивка стен и отделка.
Каркасный дом 6×6 с мансардой
Каркасная мансарда на дом 6 на 6 метров — оптимальное решение для тех, кто не хочет тратиться на строительство второго этажа:
- Дополнительная площадь позволит организовать дополнительные комнаты;
- Предусмотренный оригинальный скат крыши сделает внутреннюю отделку более оригинальной — можно убедиться по фото каркасных домов 6 на 6.
Каркасник с мансардой 6 на 6. Мансарда может послужить как дополнительной спальней, так и комнатой отдыха или санузлом. Потребуются дополнительные расходы на стропила и окна, но расходы эти не сопоставимы со стоимостью возведения второго этажа.
Существует множество компьютерных программ, которые используя проект каркасного дома 6х6 могут воссоздать 3D-макет дома для большей наглядности. Это позволит своевременно внести изменения в проект будущего дома.
Двухэтажная каркасная постройка в разрезе.
Эскизный проект строения
При составлении эскиза дома должен присутствовать как архитектор, так и владелец будущего строения, так как в нем учитываются все нюансы, такие как: этажность дома, планировка комнат, отделка здания снаружи и изнутри, другие индивидуальные предпочтения хозяина. Кстати, на этом этапе можно сделать приблизительные расчеты по материалу, который потребуется для возведения дома.
Только после того, как чертежи составлены, можно приступать к получению разрешения на строительство. Данные документы необходимо предъявить надзорным органам контроля по градостроительству. Документ, разрешающий начать строительство, содержит информацию о том, что будущее строение безопасно для эксплуатации и не откланяется от норм и требований, предъявляемых к данному виду строительства.
В этот документ включены также и чертежи: фасадный, композиционный, а также чертеж разрезов, как вертикальный, так и горизонтальный.
Одноэтажные дома 6х8 – главные особенности
На сегодняшний день дома 6х8 одноэтажного типа приобретают все большую популярность, что объясняется максимальным использованием полезной площади при минимальных финансовых затратах. Отличие одноэтажных строений заключается в планировке помещений, расположении комнат жилого и хозяйственного типа, при этом концепция остается неизменной – комфорт и удобство на небольшой площади.

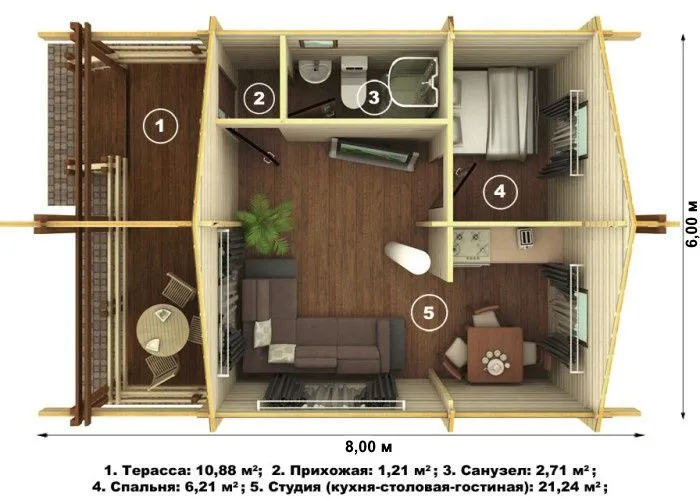

Одноэтажный дом 6 на 8 с террасойИсточник giropark.ru
Для строительства используются такие материалы, как газобетон или кирпич – для несущих стен, и деревянный брус – для перекрытия
Перед выполнением работ важно ознакомиться с некоторыми рекомендациями, которые помогут сделать жилище максимально функциональным и уютным:
- Жилые окна преимущественно располагать на солнечной стороне;
- Кухня и хозяйственные помещения могут быть глухими, окруженные жилыми комнатами;
- Толщина несущих стен должна быть в пределах 20-30 см, не более;
- Спальню лучше располагать на западной стороне, чтобы утром избежать преждевременное пробуждение от солнечного света;
- межкомнатные перегородки делать толщиной 9-12 см, лучше – из гипсокартона.
Несмотря на то, что планировка дома может быть любой, дом 6 на 8 одноэтажный включает в себя следующие помещения:
- кухня;
- коридор с тамбуром;
- хозяйственное помещение, с небольшой площадью;
- санузел совмещенный или раздельный;
- 1-2 спальни, с площадью примерно 15 м².
Преимущества таких конструкций заключаются в сравнительно недорогой стоимости и проведении работ по ремонту и отделке.
Планировка дома с раздельными туалетом и ваннойИсточник netprikols.appspot.com
Двухэтажные дома с мансардой или террасой
Жилой дом
Как и в случае с одноэтажными проектами, рассмотрим вариант с максимальным использованием жилой площади. Проект имеет два полноценных этажа с террасой, расположенной в виде пристройки к несущим стенам. Строительство такого дома также не потребует строгих чертежей. Расположение комнат общего назначения на первом этаже упрощает монтаж систем водоснабжения и канализации.
Монтаж электрических сетей можно производить открытым способом. Для возведения здания по этому проекту своими руками потребуются лишь общие навыки строительства и соблюдение основных правил и приемов каркасного строительства (правильный монтаж каркаса и проемов, соблюдение технологии утепления).
Дом из какого материала Вам нравится больше всего?
Дом из бруса
24.63%
Дом из кирпича
18.39%
Бревенчатый дом
14.47%
Дом из газобетонных блоков
16.6%
Дом по канадской технологии
11.47%
Дом из оцилиндрованного бревна
3.74%
Монолитный дом
4.01%
Дом из пеноблоков
3.39%
Дом из сип-панелей
3.3%
Проголосовало: 3338
С террасой
Вполне похожий проект, но терраса занимает часть жилой площади первого этажа. Для двухэтажного здания такую планировку уже можно не называть проигрышной. Небольшое усложнение проекта ведет к неповторимому дизайну готового объекта. Как еще можно обыграть дом габаритами 6х6 метров?
С террасой и балконом
Отдых на свежем воздухе можно организовать не только на первом этаже. Просторный балкон, даже в ущерб площади спальных комнат подарит вашему дому еще капельку уюта.
Весьма интересный проект с террасой и балконом в виде эркера. Такой вариант потребует некоторых знаний в области строительства каркасных сооружений и точный расчет стропильной системы. До этого мы рассматривали только варианты с простой двускатной крышей. Такие кровли не потребуют сложной системы стропил, необходимо лишь установить стропильные фермы с заданным шагом. В этом же проекте потребуется расчет нагрузок и правильное расположение каждой из стропильных балок.
Широкое распространение при строительстве каркасных домов приобрели мансардные этажи. Конечно, это немного уменьшает полезную площадь второго этажа, но значительно снижает затраты на его возведение, ведь стенами для мансардного этажа служит стропильная система. Ключевой особенностью мансардных каркасных построек является утепление мансарды по стропилам.
Здесь важно соблюдать технологию утепления, применение правильных строительных пленок и мембран, порядок обрешеток и контробрешеток. Мансардный этаж можно выполнить двумя способами: посредством монтажа двухскатной кровли с высоким коньком либо с помощью сооружение ломаной мансардной кровли
С мансардой
Мансардный этаж с высоким коньком. Площадь второго этажа уменьшается на 25%, но по сравнению с полноценным вторым этажом расходы на строительство снижаются более чем на 40%. Проект не имеет сложной планировки, но прелесть каркасного дома 6х6 метров в том, что перегородки можно устанавливать после возведения дома под крышу.
Типовой проект № 2
Еще один проект с мансардным этажом за счет ломаной кровли. Аналогичная площадь второго этажа и такая же планировка. Изменяется лишь конструкция стропильной системы.
Мы рассмотрели лишь малую часть возможных проектов для каркасного дома 6х6. Дома таких габаритов не требуют промежуточной несущей стены, так что вариации планировок рассматривать нет смысла. Вы можете «раскроить» вашу жилую площадь в соответствии с собственными предпочтениями и потребностями вашей семьи.
