Примыкание кровли к трубе дымохода: особенности устройства примыкания кровли к трубе дымохода с видео инструкцией

Делаем обрешетку

_{обрешетка для металлочерепицы}

Листы металлочерепицы монтируют на обрешетку, которую собирают из досок, имеющих сечение 30х50 миллиметров. Начальную, расположенную в самом низу, обрешетину делают немного толще – миллиметров на 15 -20, поскольку ее используют с целью поддержания свесов. Первую из обрешеток выравнивают относительно карниза. Расстояние между первой доской обрешетки и второй составлять должно 280 миллиметров, а последующие крепят с промежутком 350 миллиметров. Таким образом, необходимо, чтобы шаг металлочерепицы соответствовал шагу обрешетки. Когда создается обрешетка в месте нахождения ендов, расположения печных труб и других элементов монтируют дополнительные (усиливающие) планки.

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога». Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее, очень многие мастера предпочитают изготавливать эти детали самостоятельно.

Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной. Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прoхoдa трубы чepeз кровлю

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов

В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Как сделать проход трубы через потолок и крышу: пошаговое руководство от мастера

Шаг 1

Начальный этап монтажа:

• подключение к выходному патрубку тройника;
• подсоединение горизонтального или вертикального участка без утепления, перехода от неутепленного участка трубы к утепленному;
• установка снизу элемента с ревизией и емкости для стока конденсата.

Участок без утепления монтируется обязательно – в месте выхода дымовых газов из топки очень высокая температура, любой утеплитель просто спечется и повредит трубу. Нередко в этом месте требуется установка каменки, змеевика или емкости для нагрева воды – для отбора и рационального использования тепла отходящих газов. Стену бани из горючих материалов вблизи печи и дымопровода закрывают негорючими материалами – камнем, плиткой, минеритом.

Труба крепится к стене специальными хомутами или кронштейнами, нижняя часть трубы также крепится к стене (можно ее поставить на специальную подставку). Расстояние между фиксаторами не должно превышать 1 м, желательно сделать его поменьше – 0,5–0,7 м.

Элементы просто вставляют друг в друга, место соединения фиксируют обжимным хомутом. Перед соединением двух труб на место стыка наносится специальный герметик.

Шаг 2

В потолочном перекрытии бани прорезаются или пробиваются отверстия перфоратором или болгаркой. Крепится нижний фланец проходного узла, проводится труба (или сэндвич-конструкция), укладывается утеплитель, на перекрытие устанавливается верхний фланец проходного узла и крепится к конструкциям потолка (изредка к кронштейну). Этап завершается установкой трубы на чердаке.

Шаг 3

Отверстие в крыше бани прорезается так же, как в потолке. Крайне нежелательно при выводе трубы через крышу разрезать стропила, поэтому при проектировании места установки каменки и места прохода дымопровода следует учесть это обстоятельство: изогнутый и отведенный в сторону дымоход может ухудшить тягу. В любом случае до устройства дымовой трубы необходимо начертить схему размещения печи и трубы в бане с учетом оптимального прохождения всех конструкций потолка и крыши.

К нижней стороне крыши крепится подкрышный лист. Сверху фиксируется крышная разделка – разгрузочная платформа с конусом. Через разделку проводится дымоход, разделка внутри заполняется утеплителем. Стык разделки и трубы прикрывается конусовидным фартуком. Для герметизации всех стыков применяется силиконовый герметик – он выдерживает температуру на поверхности трубы.

Верх разделки прикрывают листом оцинковки или кровельным материалом, под низ заводят кровельный материал.

Шаг 4

В последнюю очередь устанавливают мастер-флеш – эластичное приспособление из качественной долговечной резины EDPM или силикона. Силикон менее устойчив к ультрафиолету, поэтому мастер-флеш желательно прикрыть стальным колпаком. Крепят мастер-флеш саморезами, их вкручивают в алюминиевую полосу по периметру флеша. Все стыки герметизируют. Обычно крышу под мастер-флешем покрывают оцинкованной сталью – чтобы он плотно прилегал и хорошо герметизировал крышную разделку.

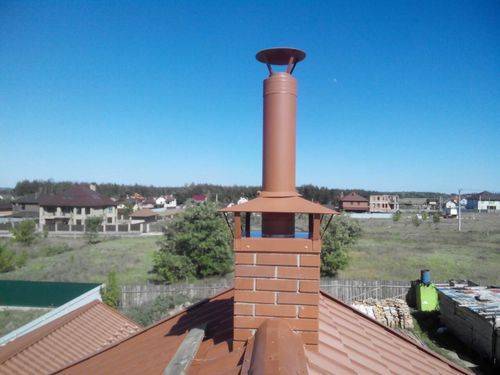

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

• дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
• если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
• если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.



Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

• в этом месте намного проще организовать примыкание трубы к кровле;
• благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Герметизация мест стыка кровельного материала с трубой

Схема гидроизоляции дымохода на крыше.

Форма узла прохода может быть различной, все зависит от сечения дымоходной трубы и от типа материала кровли, однако его устройство будет идентичным.

Выполнение герметизации трубы на кровле — одно из самых необходимых мероприятий, цель которого заключается в обеспечении отвода воды, которая непременно будет стекать и по трубе, и по кровельному скату. Как правило, герметизация дымохода осуществляется с помощью фартука.

Более подробно рассмотрим порядок герметизации трубы на кровле.

Дымоходы выполнены из бетона или кирпича с круглым или квадратным сечением. Они герметизируются с помощью фартуков, которые поставляются в наборе составляющих к кровельному материалу. Например, среди составляющих частей к керамической и цементно-песчаной черепице имеются эластичные ленты, которые выполнены из алюминиевого сплава, при этом на один из краев каждой нанесен клеящий состав.

Герметизация места стыка при помощи эластичной ленты выполняется путем приклеивания одной ее продольной половины к трубе, а другой — к крыше. После этого верхняя часть ленты фиксируется профильной металлической планкой. Таким образом с помощью этой планки лента будет надежно закреплена на трубе с использованием термостойких дюбелей. При этом следует учесть, что место стыка планки с трубой и места монтажа крепежных элементов необходимо обработать герметиком.

Точно таким же способом организовывается устройство примыкающего узла крыши из гибкой черепицы, но в качестве эластичной ленты в таком случае будет служить ендовой ковер или предварительно заведенная в дымоход рядовая черепица.

При применении для сооружения кровли металлочерепицы герметизация мест стыка трубы и кровельного материала будет иметь отличия. Применяемый герметизирующий фартук будет произведен из аналогичного материала и цвета (как и покрытие для кровли) гладких листов.

Металлические дымоходы

Вариант чаще всего обустраивается в зданиях и котельных, так как отличается относительной легкостью. На производстве изделие встречается реже, так как стоимость его высока, а высота промышленных труб может быть очень значительной.

Металлический дымоход

• Покраска дымовой трубы котельной проводится альпинистами. Для ремонтных работ изделие по нормам оборудуется скобами, но учитывая высоту сооружения, выполнить окрашивание может лишь специально обученный человек. На фото – окраска дымовой трубы альпинистами.
• Применяют для работы составы, способные обеспечить коррозийную защиту. Больше всего для этого подходят кремнийорганические лакокрасочные покрытия. Это вариант заметно сказывается на общей смете ремонта, но выдерживает очень высокие температуры – от 330 до 700 С, абсолютно нечувствителен к влаге и действию кислот и щелочей. Покрытие гладкое, так что имеет даже грязеотталкивающий эффект.
• Покраска металлических дымовых труб проводится согласно установленным для котельной или предприятий нормам ГОСТ.

Покраска промышленного дымохода

Окрашивание бетонного дымохода

Это сооружение состоит из внутренней трубы из оцинкованной или нержавеющей стали и толстой бетонной внешней трубы.

Стальной дымоход на кирпичной основе

Сооружения такого плана встречаются обычно в промышленных котельных, так как рассчитаны на чудовищную нагрузку и большой объем выводимых газов, а также на весьма сложный и агрессивный состав выходящего газа.

• Покраска сооружений из бетона по нормам СНиП тоже необходима, и тоже проводится альпинистами – здесь высота, как правило, очень велика.
• Смета покраски бетонной трубы включает не только собственно работу и стоимость краски, но и цену дополнительных средств. Бетон – материал сложный. После длительного срока эксплуатации его прочность и твердость становятся неравномерными, внешний слой начинает слоиться, так что при окрашивании необходимо учитывать склонность материала к деформациям.
• Используются для окрашивания термостойкие эмали, лучший вариант – кремнийорганические. Однако здесь в смету нужно обязательно включить грунтовки. Это необходимый элемент при работе с бетоном: материал слишком пористый, вместо того, чтобы обеспечить хорошую адгезию верхний слой попросту впитывает красящий состав, а это приведет к необходимости повторного окрашивания, а, значит, к увеличению расходов.

Нормы покраски дымовых труб по ГОСТ состав и количество эмали не регламентируют. Единственное требование – она должен быть пожаробезопасной и жаростойкой.

Обшиваем дымоход профнастилом

Приоритет автономного отопления частного дома все более очевиден. Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.

Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.

Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее

Облицовка дымохода – это своеобразный щит, препятствующий возникновению конденсата, в результате взаимодействия разницы температур окружающей среды и дымоходной трубы.

Герметизация стыка трубы для вентиляции

Перед тем как проводить примыкание кровли к трубе дымохода необходимо определиться с:

• технологией;
• исходными материалами (металлочерепица, керамическая черепица);
• типом кровли (мягкая, твердая).

Примыкание кровли к трубе

При принятии решения нужно учитывать расположение дымовой трубы, из чего она изготовлена, чему равно сечение и какая у нее форма. В некоторых случаях реально использовать уже готовые конструкции и детали для обеспечения гидроизоляции. Это существенно ускорит процесс и уменьшит вероятность возникновения ошибок, из-за которых после придется переделывать кровлю.

Если дымоход находится в самой высокой точке, то проблем с разгерметизацией слоя не будет. Обычно дымовая труба вставляется промеж строительных ферм, относящихся к висячему типу, или прерывает коньковый брус. Последнее происходит, если крыша спроектирована по системе, состоящей из дополнительных опор и наклонных стропил.

Обзор примыкания

При наличии дымохода, установленного несколько ниже конькового бруса, трудностей с герметизацией тоже быть не должно. Чего не скажешь о примыкании кровли к дымовым трубам, находящихся сильно ниже ската. В этой ситуации потребуется установка дополнительной конструкции, имеющей разжелобки. Только тогда дымоход будет защищен от скоплений воды и снега.

Дымовая труба может располагаться в любой части кровельного пирога

Главное принимать во внимание высоту дымохода над кровлей и его сечение. Первый показатель напрямую зависит от расстояния до конькового бруса

Если оно:

• не более 1,5 м, то высота 0,5 м;
• достигает 3 м, то труба может быть равной коньку;
• больше 3 м, о дымовую трубу располагают по прямой, уходящей от конькового бруса максимум на 12 градусов.

Специалисты рекомендуют прикрывать дымоход своеобразным зонтиком, который не допустит проникновения в нее жидкости. В противном случае уменьшится срок эксплуатации дымовой трубы, и со временем ухудшится тяга. Устанавливать дымоход в пересечении с внутренними углами, образовавшимися посредством скатов на сложной крыше категорически запрещено.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки. Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм. Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Для вырезания профнастила под трубу в месте, где она будет проведена, следует создать сплошную обрешетку. Благодаря этому получится прочно закрепить нижнюю планку примыкания и кровельный материал около стенок дымоходной конструкции.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

FuranFlex – простое решение проблемы

Поскольку основная причина образования конденсата кроется в остывании дыма, часто используется утепление дымоходов. Обычно подобные действия эффективно решают проблему, но требуют немало трудозатрат. С развитием технологий и появлением на рынке новых материалов предотвратить образование влаги на стенках дымохода можно более легко и быстро, например, при помощи ФуранФлекса.

Изначально гибкие трубы FuranFlex были разработаны для ремонта и обустройства дымоходов, но могут успешно применяться для защиты дымохода от конденсата. Благодаря низкой теплопроводности материала, при прохождении через дымоход газовая смесь не остывает, а поэтому влага не выделяется.

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Вата

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

• звукоизоляция;
• низкая плотность;
• огнестойкость;
• плотно прилегает к поверхностям;
• пониженная теплоемкость;
• пониженная теплопроводность;
• стойкость к физическому воздействию (удары, вибрация);
• стойкость к химическому воздействию;
• термостойкость;
• эластичность;
• электроизоляция.

Вата – наиболее распространенный материал для утепления Источник 1000dosok.info

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

• гибкость;
• допустимо использование неорганического клея;
• легко режутся;
• можно плотно зафиксировать механическое крепление.

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

• звукоизоляция;
• низкая плотность, но выше чем у ваты;
• низкая теплопроводность;
• стойкость в физическому воздействию, например, вибрациям;
• устойчивость к пару, воде и маслам;
• устойчивость к расплаву цветных металлов;
• эластичность;
• электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

• Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.
• Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

Место стыка закрывают резиновым хомутом Источник uteplovdome.ru

Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.
