Предохранительный клапан теплового сброса в системе отопления

Как выбрать клапан для отопительного котла

Подбирая предохранительный клапан для отопления, руководствуются следующими соображениями:

1. Определяющим фактором для выбора предохранительного клапана является его давление срабатывания. Обычный стандарт для бытовых приборов, применяемых в системе отопления, согласно расчетам — 3 бара. Данный показатель связан с тем, что в большинстве индивидуальных замкнутых контуров с радиаторами, использующих циркуляционные насосы, транспортируется теплоноситель со стандартным напором 1,5 бара. Его колебания при нагреве до самых высоких температур могут достигать 2,5 бара, а предельный показатель более 3 бар говорит о перегреве теплоносителя и может стать критическим для полимерных трубопроводов (котел выдерживает значительно большие гидравлические нагрузки).
2. Среди моделей, представленных на рынке, масса изделий из Китая малоизвестных брендов. Хорошим соотношением цены и качества обладает российско-итальянский продукт Valtex, клапаны от итальянского производителя котлов Бакси. Многие известные поставщики электрокотлов с брендами Вайлант, Аристон, Бакси дополнительно выпускают сопутствующее оборудование, куда входят и предохранительные клапаны.
3. С точки зрения стоимости, удобства монтажа и функциональности лучше всего приобретать группу безопасности. В блок дополнительно входят манометр (позволяет контролировать процесс настройки и давление в системе) и автоматический клапан для стравливания воздуха в контуре.

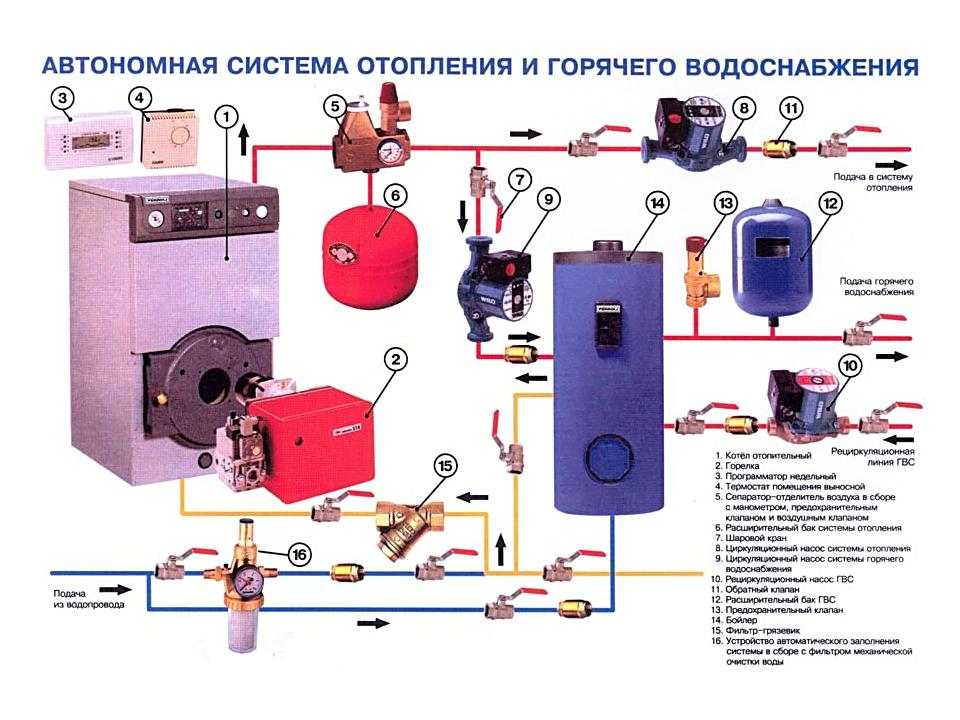

Схема установки защитного клапана

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

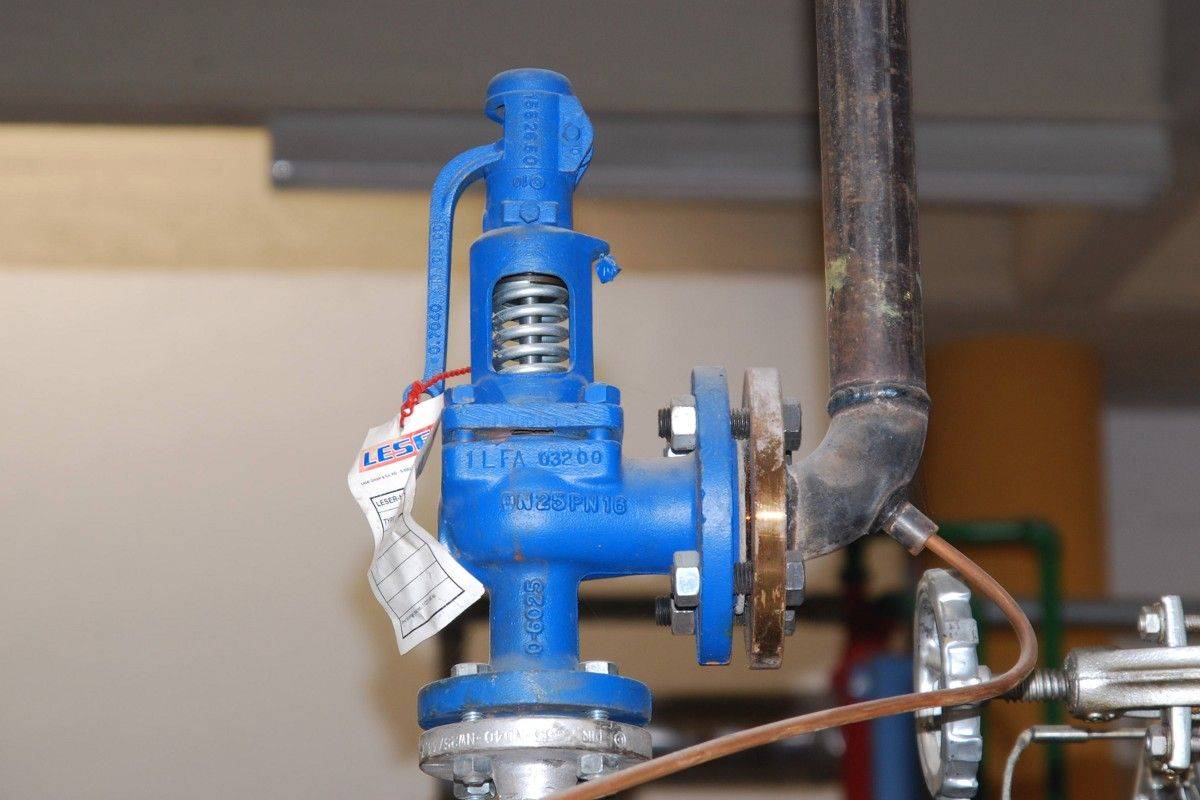

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Предохранительный клапан в системе отопления: принцип работы и установка

Кто первый придумал предохранительный клапан? История об этом умалчивает. Известно лишь одно — это нехитрое устройство предотвратило немало аварий и сберегло сотни, если не тысячи человеческих жизней. Обязательный элемент — предохранительный клапан в системе отопления защищает контур и котел от механического разрушения избыточным давлением. Он считается механизмом прямого действия, т. к. работает непосредственно с рабочей средой, сбрасывая избыток жидкости, пара, либо смеси пара и жидкости.

Защита отопительных систем — предохранительный клапан

Все контура отопления, любое котельное оборудование, независимо от места установки, относятся к источникам повышенной опасности. Их можно рассматривать как сосуд, находящийся под давлением. В систему отопления входит котел, в нем нагревается теплоноситель, а он при определенных, нештатных условиях может разрушить оборудование. О котельном отоплении дома можно прочитать здесь.

Для защиты отопительных систем применяется предохранительный клапан для отопления, простое и, тем не менее, эффективное устройство.

Принцип работы

Известно, что чем проще конструкция устройства, тем оно надежнее. Клапан состоит из корпуса и главного рабочего элемента — стальной пружины. Упругость пружины, которая регулируется специальным винтом, определяет величину давления, при котором мембрана, находящаяся под давлением пружины и внутренним давлением контура с другой стороны, откроет проход наружу. Как только давление в системе отопления придет в норму, пружина вернет мембрану в исходное положение.

Подбор и установка предохранительного клапана в контуре

В частных домах и небольших центральных котельных устанавливаются пружинные сбросные предохранительные клапаны. В контурах отопления с диаметром труб свыше 200 мм устанавливаются, так называемые, рычажно-грузовые клапаны. Правильный подбор предохранительного клапана для системы отопления, учитывает его инерционность, которая для систем с давлением до 0,25 МПа составляет 15%, а выше 0,25 МПа – 10%. Это значит — для высокого рабочего давления, клапан должен сработать быстрее.

При подборе клапана важно правильно выбрать диаметр, который должен равняться диаметру подводящего патрубка. Идеально выбранный предохранительный клапан для котлов отопления должен учитывать технические характеристики мембранного расширительного бака

Клапан должен немедленно сработать, если расширительный бак уже не в состоянии компенсировать увеличение объема теплоносителя при нагреве. По существующим правилам клапан предохранительный для системы отопления устанавливается только на выходном патрубке нагревательного котла. Параллельно клапану устанавливается манометр для контроля состояния контура.

При установке клапанов нужно обязательно учесть следующее:

• между котлом и клапаном не должно быть никаких установленных устройств;
• установить сливную трубку для удаления излишка воды в канализацию или в обратку;
• в закрытой системе клапан устанавливается в высшей точке.

Зачем нужны клапаны на батареях

На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.

Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.

Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.

Схема ручной подпитки

Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.

Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.

Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.

Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – эти изделия устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Примечание. Настенные генераторы тепла, функционирующие на электричестве и природном газе, оснащаются предохранительными элементами с завода. Они помещены внутрь корпуса и снаружи не видны.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Важный момент. На трубопровод, ведущий от теплогенератора до элементов безопасности, запрещено устанавливать краны, вентили и прочие перекрывающие устройства.

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Устройство и принцип работы в зависимости от вида

Рычажно-грузовой

Рычажные предохранительные клапаны применяются исключительно в промышленных системах, рассчитаны на большие нагрузки и диаметр трубопровода свыше 200 мм.

Навешенный на рычаг груз, оказывает давление на шток. При превышении силы, которую оказывает давление в системе с одной стороны, над силой, которую оказывает груз с другой стороны, шток открывается, выпуская теплоноситель или пар. Как только силы давления внутри системы становится недостаточно (оно не достигает критической отметки), шток под весом груза на рычаге перекрывает систему.

Рычажно-грузовой сбросной клапан в разрезе.

Таким образом, критическое давление, при котором необходимо произвести сброс, регулируется длинной рычага и весом на нем.

Пружинный

Более современным и более дешевым является пружинный предохранительный клапан. Он не уступает по эффективности рычажно-грузовому, надежен и имеет компактные габариты, поэтому широко используется в системах индивидуального отопления частных домов.

Работает пружинный сбросной клапан по такому же принципу, только вместо груза на шток воздействует пружина:

• со внутренней стороны на затвор устройства оказывает давление поток воды или пар;
• с другой стороны золотник, прижатый штоком, на который воздействует пружина;
• давление в системе превышает прижимную силу пружины, шток золотника поднимается вверх, происходит разгерметизация;
• теплоноситель или пар выходит через выпускной патрубок;
• давление внутри системы снижается и становится ниже прижимной силы пружины, которая снова перекрывает затвор, возвращая механизм в исходное положение.

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Существуют как рассчитанные на конкретное давление (например, 3, 6 или 8 бар), так и регулируемые клапаны, критическое давление для сброса в которых устанавливается при монтаже. Также они могут быть открытыми или закрытыми. Первые сбрасывают воду или пар во внешнюю среду, закрытые клапаны – в подключенный к ним трубопровод.

Клапаны теплового сброса

Пружинные предохранительные клапаны также несовершенны. Помимо того, что работают они исключительно в закрытых системах (т.к. кипение теплоносителя в системе с открытым расширительным баком может происходить без повышения давления), пружинные механизмы срабатывают, когда температура теплоносителя уже превысила существенную отметку – свыше 95-100°C.

Наиболее эффективным, но крайне дорогостоящим является клапан теплового сброса, реагирующий на повышение температуры теплоносителя, а не давления в системе. Принцип работы заключается во все той же мембране, которая контролируется пружиной, но приводится в действие он не напором потока воды, а термочувствительной жидкостью, существенно расширяющейся при нагревании от теплоносителя.

Разновидности клапанов

Мембрана под действием напора перегретого теплоносителя поднимается и сбрасывается в сток

Для установки в систему обогрева подходят следующие виды механизмов:

Сбросной

По принципу самого простого защитного устройства функционирует сбросной клапан для отопления: образующиеся газы или теплоноситель после достижения границы избыточного давления надавливают на мембрану и оставляют систему.

Рычажно-грузовой

Подходит для труб с диаметром 0,2 м и больше. В отопительные системы, в которых источник тепла — котел, клапаны рычажно-грузового типа не устанавливаются. В этих механизмах для увеличения воздействия на мембрану применяют груз. С целью определения силы давления, при достижении которой клапан включается в работу, проводится настройка методом изменения массы груза.

Обратный

Аварийное устройство такого вида монтируют для сброса чрезмерного давления. Дополнительно он разрешает теплоносителю перемещаться по трубам лишь в одном течении, определенном проектом.

Пружинный

В шаровой конструкции клапана избыточное давление зависит от веса и размера шара

Наиболее востребованный прибор, используется для автономной системы обогрева. Устройство отличается прочностью, простенькой конструкцией: шток прижимается пружиной. Настроить параметры срабатывания устройства возможно присутствующим регулирующим механизмом. Сила воздействия определяется степенью сжатия.

Шаровый

Имеет очень простую конструкцию: отверстие закрывается обычным стальным шаром (силой веса). Давление срабатывания клапана вычислено предварительно, оно напрямую зависит от диаметра отверстия и веса шара.

Воздушный

Предназначение такого клапана — освобождать систему от образующихся газов, которые создают пробки и препятствуют правильной работе отопления.

Предохранительные клапаны и их описание: особенности регулировки давления и настройки

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

• отказ автоматических систем регулировки давления;
• резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

• пружинные;
• рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

• компактность;
• настройка способна меняться лишь при использовании инструментария;
• шток золотника может иметь разное положение;
• возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

• приборы прямого действия;
• непрямого;
• двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

• малоподъемными;
• среднеподъемными;
• полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

• латунь;
• сталь;
• оцинкованная сталь;
• нержавейка.

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Функции перепускного клапана

Во время нагрева теплоносителя происходит его расширение – естественное увеличение объема приводит к повышению давления на внутренние стенки трубопроводов и приборов отопления. При превышении определенного значения (обычно около 3,5 бар) нарушается герметичность стыков, что приводит к порывам и аварийным ситуациям. Для своевременного сброса излишка горячей воды необходимо устанавливать клапан предохранительный для котла отопления, или как его еще называют – перепускной.

Он должен выполнять следующие функции:

• Своевременно удалять излишек теплоносителя, снижая при этом давление внутри системы;
• Обладать возможностью настройки. В автономной системе частного дома предохранительный клапан для отопления должен иметь функцию ручной настройки максимально допустимого значения давления;
• Надежность эксплуатации. Конструкция и материал изготовления должны обеспечивать нормальную работу предохранительного клапана для системы отопления.

На выбор определенной модели влияют характеристики теплоснабжения – значение оптимального и максимального давления в трубах, месторасположение расширительного бака, протяженность магистрали и ее тип (однотрубная, двухтрубная или коллекторная). Но прежде чем приобрести устройство, нужно изучить параметры, которыми характеризуется предохранительный клапан для отопления: принцип работы, конструкция и специфика монтажа.

Советы специалистов

• Подрывное устройство со стандартными техническими характеристиками при засорении пропускает воду даже при небольшом уровни давления. Решить проблему можно чисткой корпусных деталей. Для этого изделия нужно демонтировать и поместить в ёмкость с уксусом на 2 — 3 часа. Затем промыть его водой до полной чистоты и установить на прежнее место, смазав область соединения спиртом.
• Если клапан продолжает подтекать и после чистки, то скорей всего мусором забилась резиновая прокладка, опирающаяся на седло. Такую деталь проще заменить, чем отчистить без деформаций. Замену клапана на подводящем трубопроводе к бойлеру можно посмотреть на видео:

• Ряд потребителей вполне обоснованно сомневаются в долговечности запорной арматуры с пластиковыми деталями. Они действительно имеют более короткий срок эксплуатации, поэтому лучше сразу купить с металлическими составляющими. Такие изделия дороже в среднем на 100 — 150 рублей, но служат на много дольше.
• Нельзя просто заглушить устройство, даже в случае его подтекания.  Огромное количество отопительных котлов вышло из строя именно после установки заглушки.

Эксплуатация и регулирование предохранительных клапанов

Помимо поддержания установленных изготовителем зазоров в клапанах необходимо следить за тем, чтобы все рабочие части были соосны и легко подвижны. Деформация штоков — частая причина заедания клапанов при эксплуатации.

При ревизии и разборке предохранительных клапанов маркируют все детали и части для того, чтобы установить их на свои места. Для предотвращения гидравлического удара следует поддерживать в чистоте отверстия для спуска конденсата.

Перед регулированием предохранительных клапанов любого котла необходимо убедиться в точности показаний котельного манометра. Целесообразно во время регулирования иметь два параллельно работающих манометра.

Предохранительные клапаны должны быть отрегулированы на подрыв: на котлах с рабочим давлением пара меньше, чем 1 МПа на 1,05 Р рабочего пара, а на котлах с рабочим давлением пара больше, чем 1 МПа на 1,03 Р рабочего пара. Максимальное давление пара при действии предохранительного клапана не должно превышать более, чем 10 % от давления рабочего пара.

Предохранительные клапаны вспомогательных котлов ответственного назначения после подрыва должны полностью прекращать выход пара при падении давления в котле не ниже 0,85 рабочего давления.

В настоящее время по правилам классификационных обществ предохранительные клапаны утилизационных котлов с принудительной циркуляцией должны иметь отдельные выпускные трубы. Кроме того, для утилизационных котлов, которые могут работать с принудительной циркуляцией, рекомендуется применять предохранительные клапаны прямого действия, для надежной работы которых не требуется точное поддержание зазоров.

Предохранительные клапаны пароперегревателя обычно регулируют на меньшее давление, чем клапаны парового коллектора, чтобы через пароперегреватель постоянно проходил охлаждающий пар. В противном случае возможно прекращение движения пара в пароперегревателе вследствие подъема клапанов парового барабана котла при закрытых предохранительных клапанах пароперегревателя.

Регулирование предохранительных клапанов двухконтурного котла.

Предохранительные клапана регулируются так же, как и клапаны обычных водотрубных котлов.

Регулирование предохранительных клапанов первого контура имеет свои особенности. При отсутствии инструкции завода-изготовителя котла для поддержания давления пара, необходимого для регулирования предохранительных клапанов первого контура должны выполнить следующее:

• снизить уровень воды в коллекторе второго контура до нижней кромки парообразующих элементов для того, чтобы парообразующие элементы не могли передавать тепло воде второго контура;
• установить нормальный уровень воды в паровом барабане первого контура;
• поднимать давление пара (из холодного состояния) до максимального рабочего в течение 2 часов, причем в начальный период до достижения давления 1,5 МПа, интенсивность горения должна быть минимальной;
• немедленно прекратить горение при подъеме предохранительных клапанов. Клапаны регулировать путем периодического включения форсунок котла, не допуская чрезмерных потерь дистиллята;
• отрегулировать систему защиты котла по давлению пара (она должна прекращать подачу топлива при давление пара, которое на 0,1 МПа ниже давления, на которое отрегулированы предохранительные клапана);
• ни при каких обстоятельствах не производить питание горячего коллектора второго контура холодной водой, что может быть причиной возникновения трещин.

Для обеспечения работы экономайзеров или котлов с принудительной циркуляцией, в безпаровом режиме принято регулировать их предохранительные клапаны на давление, несколько большее, чем клапаны котла или паросборника, к которому они подключены.

Источник

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

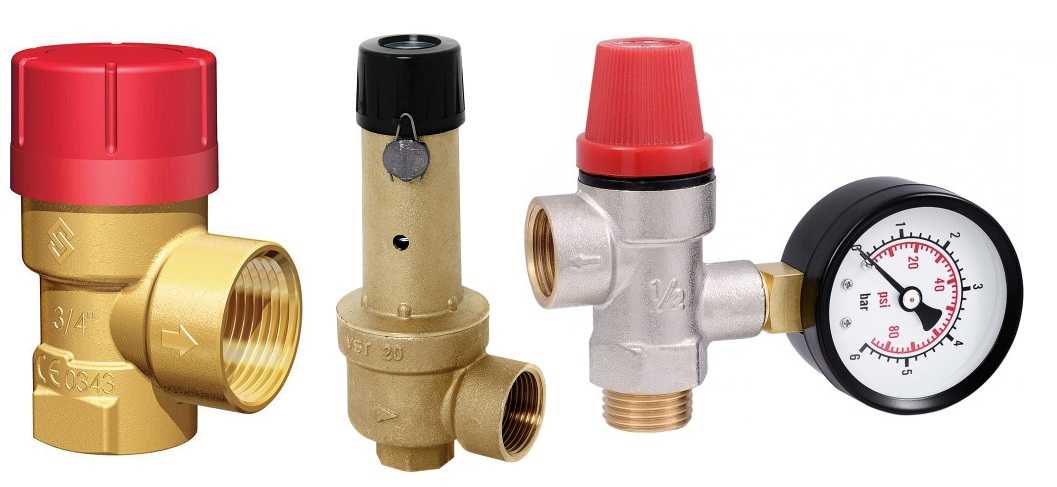

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.
