Клапан для водонагревателя: какой нужен и зачем

Популярные модели клапанов

  • Рычажные – это стандартный механизм. Его можно привести в действие ручным способом. Различаются такие изделия рычажком и штуцером сброса воды. Лучше выбирать модель с возможностью фиксации флажка к корпусу с помощью болта. Такая конструкция предохраняет от случайного открывания рычага.
  • Безрычажные – это самый дешевый вариант предохранителя. Такие модели неудобны, так как не дают возможности слива воды с бака вручную. Устройства бывают двух видов: с крышкой и глухие. Первый будет удобнее, поскольку в случае засорения можно открутить крышку для проведения чистки механизма. Обе модели имеют короткие штуцера для сброса жидкости.

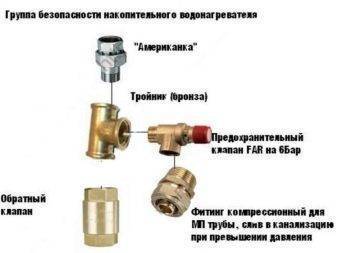

  • Узловые – обычно устанавливают на нагреватели больших объемов (свыше 100 л). Называются узлами безопасности из-за того, что дополнительно укомплектованы шаровым краном для слива и манометром. В таком механизме штуцер для отвода жидкости резьбовой, что делает крепление шланга более надежным без использования хомутов.
  • Оригинальные – такие узлы безопасности предлагаются для тех, кто ценит комфорт и эстетические качества. В комплект к изделию входит манометр. Для красоты наносят хромированное покрытие и придают элегантную форму. Все эти дополнения существенно влияют на цену изделия.

Неисправности и способы устранения

Выявляют неисправный предохранительный клапан бойлера по постоянно текущей из штуцера жидкости или, когда отсутствует капель при максимальной температуре нагрева. Поломкой считается отсутствие принудительного слива во время поднятия рычажка.

Рассмотрим возможные неисправности:

  • Постоянно текущая из штуцера жидкость появляется при высоком давлении в водопроводе. Если группа безопасности рассчитана на 6 Бар, то при 7–8 Бар в магистрали излишки будут постоянно стравливаться. Проверить можно принудительным сливом с помощью рычажка. Если капель после стравливания прекратилась, значит, проблема в высоком давлении водопровода. Нужно на входе в дом поставить редуктор.
  • Когда после стравливания давления вода продолжает течь, причиной выступает засор рабочей пружины. Если группа безопасности поддается разборке, все элементы очищают от грязи и ставят на свое место.
  • Отсутствие капели и принудительного слива сигнализирует о засоре штуцера или всего рабочего механизма. Выход один – разобрать и почистить.

Если деталь не разборная или не поддается ремонту, ее немедленно следует заменить.

Группа безопасности водонагревателя – это не тот узел, на котором экономят. Ремонт бойлера обойдется дороже.

Виды предохранительных клапанов

Обратные клапаны способны срабатывать в любых ситуациях. Работа может быть осуществлена как в обычных случаях, так и при возникновении чрезвычайного положения.

Их условно можно разделить на следующие виды:

  • Шаровой обратный;
  • Невозвратно-запорный;
  • Приемный обратный;
  • Сальный.

Первый вид клапана обладает специальным затвором в виде круглого элемента. В качестве прижимного элемента здесь выступает пружина. Используются такие клапаны в основном на сантехнических приборах.

Клапан невозвратно-запорного типа закрывается при помощи устройства механического или ручного вида. Приемный – обратный устанавливается перед насосом или в конце трубопроводов. Они включают в свой состав специальную сетку, которая способна защитить насос от посторонних мелких элементов. И последние сальные клапаны обладают перпендикулярно (по отношению к трубе) расположенным золотником.

Если установка обратного клапана не будет осуществлена, то могут появиться различные аварии. Что касается материала, то самыми надежными будут: латунь, бронза, титан и сталь.

Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

  1. Рычажок устанавливают вертикально.
  2. Он тянет за собой пружину.
  3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

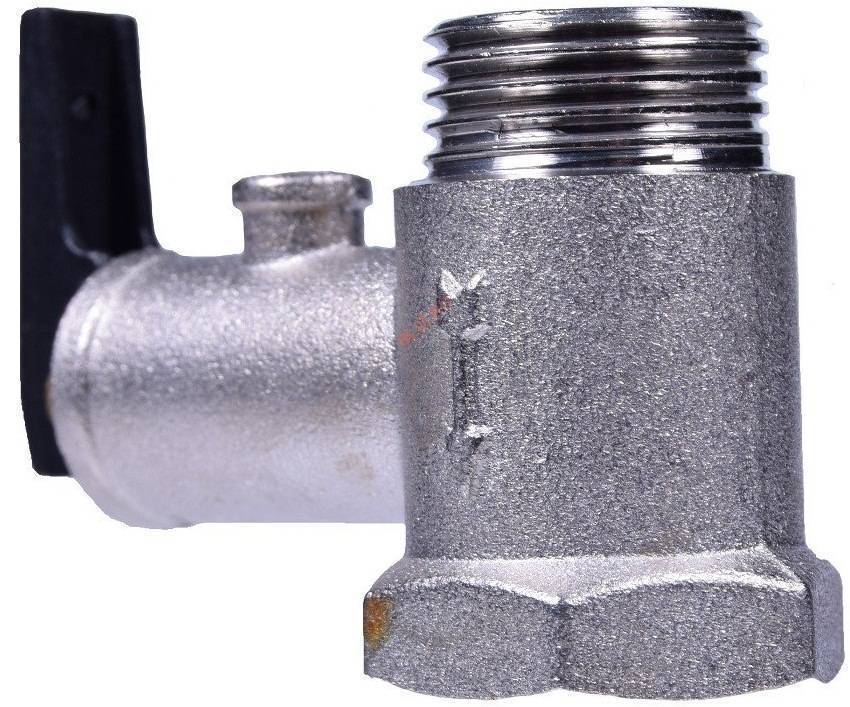

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Как выбрать модель для бойлера?

Если водонагреватель укомплектован предохранительным клапаном в стандартной комплектации, для замены необходимо приобрести такую же модель. Однако, иногда возникают ситуации, когда надо установить устройство на старую модель бойлера, не снабженную подобной защитой.


В таких случаях принято руководствоваться цветом спускной ручки:

  • красный цвет — модель рассчитана на предельное давление 0,6 мПа;
  • черный цвет — 0,7 мПа;
  • синий цвет — 0,8 мПа.

Параметры бойлера можно узнать в инструкции. Иногда предельное давление указывают на специальной табличке или бумажной наклейке, установленные на корпусе прибора.

Выбирать устройство необходимо в точном соответствии с предстоящей нагрузкой. Если он рассчитан на меньшее давление, вода постоянно будет сливаться. Если же номинал клапана намного выше рабочего значения, устройство при перегрузке не сработает, создавая опасность для нагревателя.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.


Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.
