Виды и монтаж потолка армстронг

Подготовительный этап

Прежде чем приступить к непосредственному монтажу выбранного подвесного потолка, необходимо провести внимательно математические расчеты, чтобы не ошибиться в размерах, форме, купить нужный строительный материал и подготовить необходимые для дальнейшей работы инструменты.

Какие материалы нужны?

  • саморезы, дюбеля (вставки из пластмасса, которые прикрепляют к стене);
  • подвесы;
  • опорные профили – стрингеры;
  • пристежные уголки (П-профиль);
  • кронштейны, благодаря которым выполняется монтаж подвесов;
  • панели (рейки), межпанельные вставки;
  • светильники, провода (если планируется добавлять встроенное освещение).

Какие главные инструменты нужны для работы?

  • карандаш либо маркер для пометок;
  • ножницы по металлу;
  • лазерный уровень (или обычный пузырьковый);
  • дрель с разнообразным набором насадок;
  • надежная рулетка;
  • молоток стандартного размера

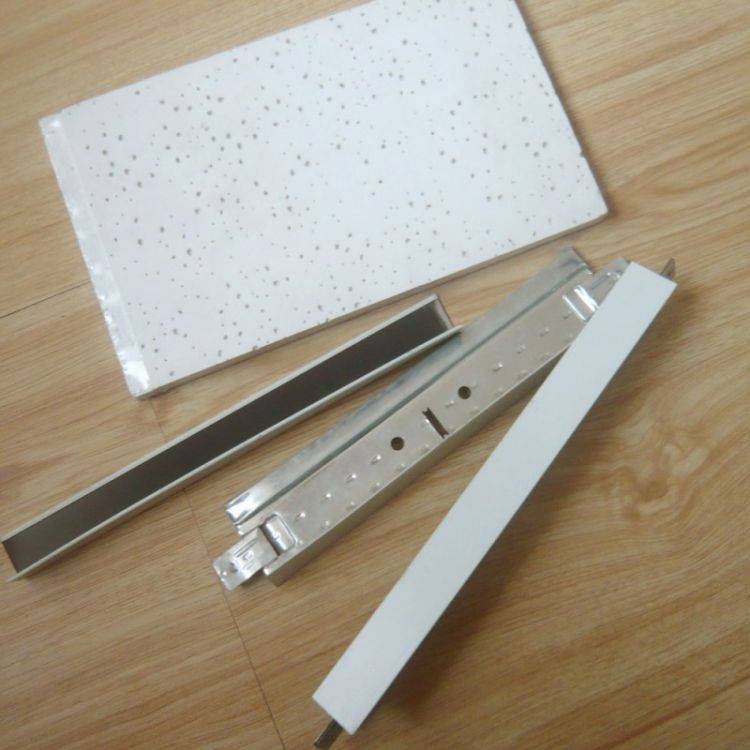

Составляющие системные элементы

Подвесной каркас в целом состоит из нескольких определенных типов потолочных профилей:

  • угловой пристенный 19/24 профиль;
  • поперечные профили с длиной 0,6 и 1,2 м, типы Т15 и Т24;
  • несущие с длиной 3,6 м, типы Т15 и Т24 (от данного типа зависит ширина профиля).

Плитки являются основной отделки. В зависимости от размера можно поделить на два типа: 595 х 595 мм (одинарные) и 1190 х 595 мм (двойные плитки). Первый вариант является нболее популярным, потому что прямоугольная форма не всегда практична.

Разберемся, что собой представляет спица. Спица это сдвоенный прибор, состоящий из трех основных элементов:

  • спица на одном конце заключенная ушком;
  • спица, заканчивающаяся на конце крючком;
  • пружина, так называемая «бабочка».

Чтобы профили были поддержаны надежно в висячем состоянии, как крепление используются определенные спицы, которые надежно подпружинены и с помощью которых есть удобная возможность изменять высоту каркасной установки. Для профессионального горизонтального выравнивания потолочную конструкцию используется качественное регулирование длины подпружиненных спиц.

Существуют различные классы подвесных потолков, все зависит от цен, желания заказчика, идей для красивого интерьера. Основные классы, которые можно выделить (на примере подвесного потолка Армстронг):

Необходимо провести расчеты над следующими важными деталями помещения:

  • размер потолка;
  • нужное количество профилей;
  • сколько нужно подвесов;
  • количество листов гипсокартона или другого основного материала.

Во время необходимых предварительных расчетов следует использовать те данные, которые находятся на внешней стороне упаковок разных строительных материалов, это объясняется тем, что на упаковках указывают приблизительный материальный расход на 1 м2

Такие сведения значительно упростят вычисления, поэтому очень к стати будет обращать на них внимание

Одна из основных задач – правильные расчеты

Подготовка к сборке

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Третий этап – освещение и проводка

Чтобы конструкция была действительно насыщенной, полноценной, необычной, освещение лучше продумать, сделать заранее, используя встраиваемые качественные светильники. В этом этапе необходимо сделать разводку электропроводки, затем зафиксировать сами светильники. Определяем точку подключения к главной сети электроэнергии, на потолок наносим разметку.

Эти точки будут показывать место установки каждого осветительного прибора. В след за этим подключается кабель, который фиксируется надежно к самому основанию конструкции при условии, что сечение более оптимально.

В местах, где светильники будут установлены, кабель пропускают, здесь очень важным является расчет правильной длины кабеля, чтобы пользование приборами освещения было комфортным для человека и легким. Светильники подключатся, проверяются, чтобы на случай неисправности можно было исправить ошибку.

Основное устройство потолков Армстронг

Устройство подвесных потолков типа Армстронг состоит из:

  1. Профилей:

    • несущих;
    • поперечных;
    • угловых.
  1. Панелей.
  2. Светильников.

Перечень необходимых для монтажа материалов и инструментов

Перед тем, как сделать подвесной потолок Армстронг, рекомендуем запастись необходимыми материалами и инструментами для его монтажа.

Для монтажа подвесного потолка Армстронг потребуются не обычные подвесы, а спицы на специально обустроенных пружинах.

Рассмотрим их конструктивные особенности:

  1. на одной стороне спицы находится крючок;
  2. на ее второй стороне расположено отверстие (подобие игольного ушка);
  3. между этими составляющими расположена пружина. Ее основная функция – обеспечить возможность регулировки расположения профилей и высоту потолка.

Приводим перечень необходимых для монтажа потолка Армстронг материалов и инструментов:

  1. Профили для подвесного потолка, специальные подвесы-спицы (о них мы рассказали выше), плитка.
  2. Светильники.
  1. Дюбеля забивные.
  2. Ножницы для резки металла.
  3. Перфоратор.
  4. Молоток.
  5. Болгарка.
  6. Плоскогубцы.
  7. Уровень.
  1. Трассер.
  2. Обычный карандаш для разметки.

Монтаж потолка Армстронг своими руками

Перед тем, как приступить к выполнению работы, предлагаем просмотреть видеозапись установка подвесного потолка Армстронг — видео урок позволит более детально рассмотреть все особенности и нюансы, которые не вполне понятны.

Приступаем к монтажу потолка Армстонг.

Рассмотрим устройство подвесных потолков Армстронг и поэтапное выполнение работы:

  1. Размечаем потолок. Как говорили выше, разметка позволит правильно рассчитать необходимое количество материала и впоследствии регулировать выставление профилей и готовых панелей.Для этого:

    • С помощью обычного (но лучше лазерного) уровня размечаем горизонтальное положение потолка, выясняем, насколько он станет ниже.
    • Намечаем разметки по углам помещения, впоследствии их соединяем горизонтальными линиями по всему периметру потолка.
  • Находим центр потолочной поверхности. С помощью трассера намечаем четыре стороны и делаем в их центральной части отметку. На пересечении всех отметок вырисовывается центр потолочной поверхности.
  • Самая короткая линия, которая соединяет противоположные стороны, является контрольной: с ее помощью будем впоследствии крепить направляющие профиля.
  • От контрольной оси через каждые 120 см наносим вспомогательные линии.
  • На расстоянии 90 см вокруг центра по кругу наносим точки – это места будущего крепления подвесов.

Производим разметку потолка

  1. Приступаем к монтажу подвесов и уголков.Для этого выполняем следующие этапы:
    • Прибиваем по уже готовой разметке уголки;
    • Крепим повесы.

  1. Приступаем к монтажу профилей.Для этого собираем каркас потолка, предварительно закрепив все подвесы:

Устанавливаем направляющие профиля.

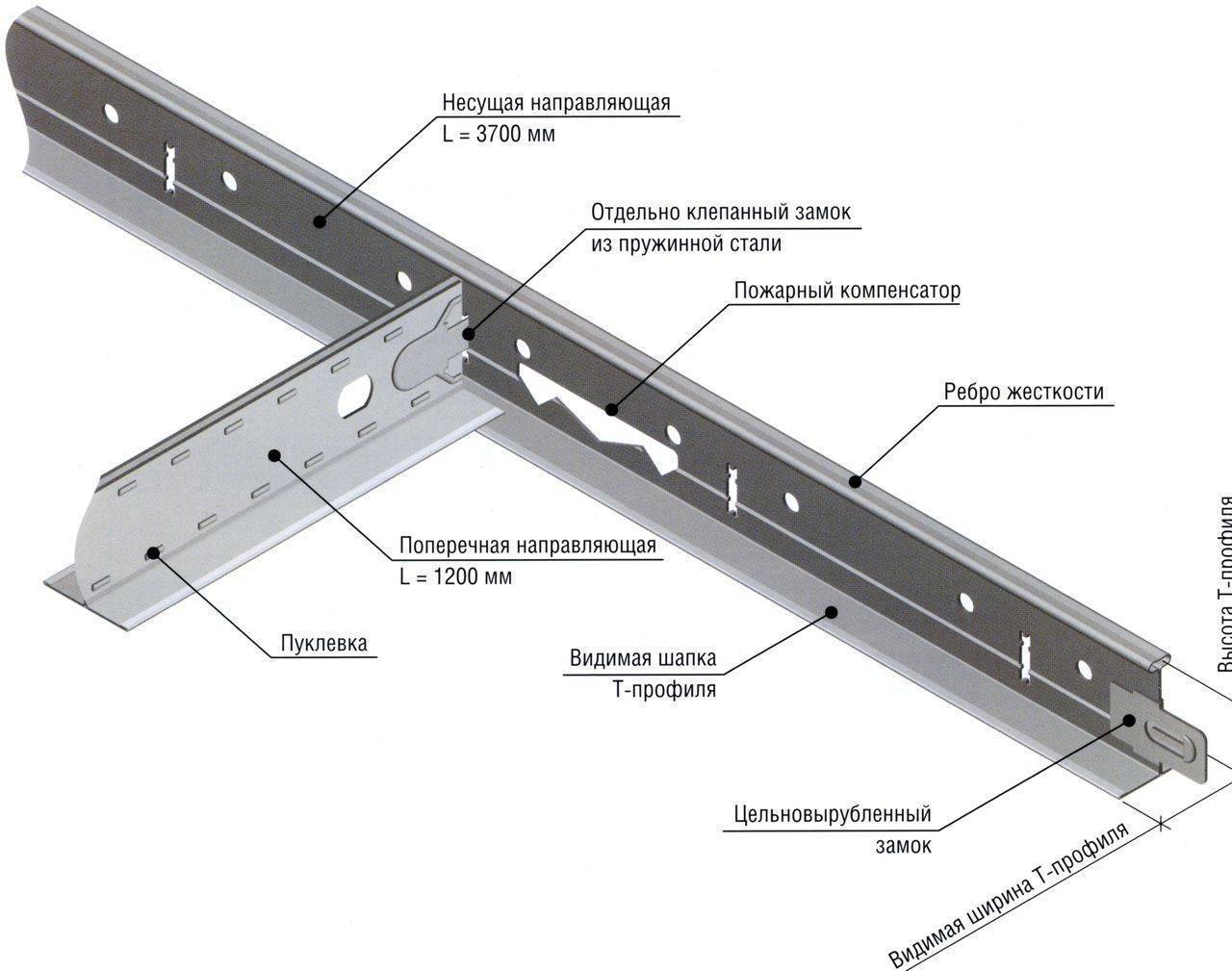

Специальный замок для соединений профилей

Важно проверить, чтобы все концы направляющих профилей легли достаточно устойчиво на уголки.

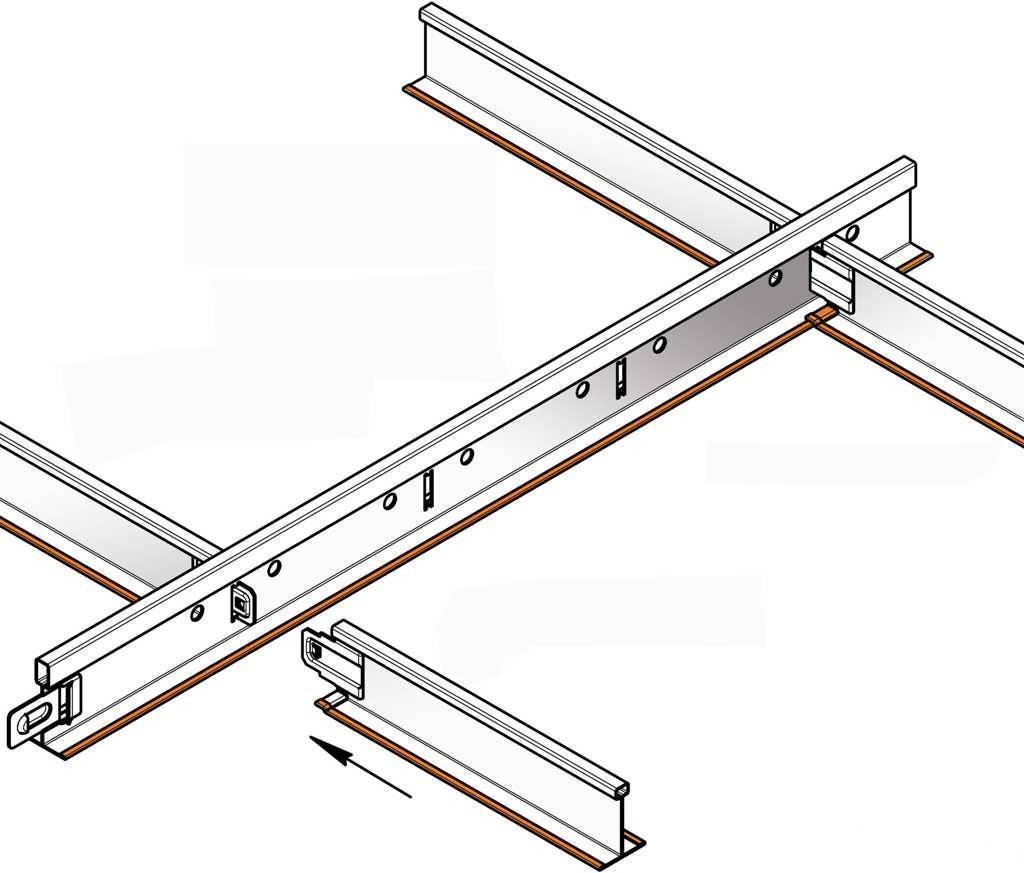

Приступаем к установке поперечных профилей: их нужно устанавливать с интервалом 60 см.
В тех местах, где запланировали установить светильники, рекомендуем вмонтировать дополнительные подвесы. Данная мера способствует надежному укреплению конструкции.

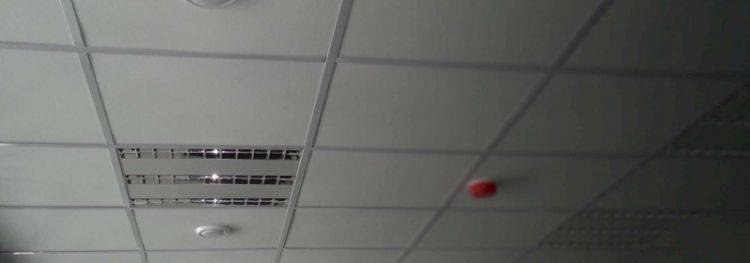

Итоговый внешний вид после данных этапов – готовая сетка из профилей.

  1. Технология устройства подвесного потолка Армстронг позволяет усиливать каркас в тех местах, где будет установлен светильник для подвесных потолков – приступаем к его установке.
    Если не знаете, как это сделать – советуем обратиться к специалистам-электрикам.

  2. Завершающий этап монтажа потолочной конструкции – установка панелей (плиток). Данный этап требует аккуратности и внимательности, чтобы исключить появление на плитке пятен и отметин.

Завершающий этап монтажа

Как видим, установка подвесных потолков Армстронг своими силами вполне реальна, важно выполнять все этапы работы в той последовательности, о которой мы вам рассказали

Этапы работ

Весь процесс выполнения работ можно разделить на несколько этапов. При этом каждый из них может выполняться несколькими способами и с применением разных строительных материалов. В данном же руководстве рассматривается самое простое устройство конструкции подвесного потолка, которое производится по общепринятым стандартам. Для примера возьмем самый распространенный потолок Армстронг.

Подготовительные работы

  • Прежде всего, необходимо определиться с количеством составляющих элементов. Для этого на листе бумаги рисуют в масштабе потолок, который разбивают на клетки по 60 см. При этом их надо расположить так, чтобы получалось как можно меньше небольших обрезков. Если же это невозможно, то их размещают в дальней стороне комнаты.
  • Затем складывают все стороны, получая длину периметра. По ней необходимо заказывать периметральный уголок.
  • Складывая длину продольных отрезков внутри периметра, получаем метраж несущих профилей, а по количеству оставшихся линий заказывают поперечные профили для подвесного потолка.
  • Подвесы следует приобретать из расчета одной штуки на один метр несущего профиля.
  • Количество панелей следует брать по числу получившихся ячеек.
  • После произведения расчетов потолок зачищают и обрабатывают антибактериальным грунтом.

Вариант сборки

Такое количество материала и технология монтажа подвесного потолка признана самой оптимальной и надежной. Ее используют во всем мире для помещений любого размера и назначения.

Монтаж периметра

  • В начале, необходимо произвести отбивку периметра на стенах в уровень предполагаемого размещения потолка. Для этого можно воспользоваться лазерным нивелиром или водяным уровнем. Также для удобства применяют нить с использованием синьки.
  • В итоге должна получиться ровная линия, проходящая по всем стенам комнаты. По ней и следует производить монтаж уголка. Это делается при помощи ударных дюбелей.

Нанесение линии на стену при помощи водяного уровня и нити с синькой

Установка несущего и поперечного профиля

  • Монтируют профиль в соответствии с заранее изготовленным чертежом, который использовался при произведении расчетов.
  • Для этого к потолку крепят специальный подвес, регулируя его на необходимое расстояние.
  • К нему цепляем несущий профиль, концы которого располагаем на уголке периметра или соединяем с другим материалом такого же типа.

Подвес

После того, как установлен второй несущий профиль, его соединяем с первым при помощи поперечин. При этом технология монтажа потолков предполагает использование специальных замков, крючки которых располагаются на торцах профиля, а пазы под них на небольшом расстоянии друг от друга по всей длине.

Дополнительные работы и монтаж оборудования

После того, как каркас полностью собран, можно приступить к разводке коммуникаций и инженерных сетей. Все провода располагают по стенам, и только системы освещения данной комнаты выводятся непосредственно к месту установки приборов. Для удобства монтажа можно на время снять несколько поперечных профилей, которые впоследствии будут установлены на место.

Современная технология изготовления подвесных потолков предусматривает расположение в секциях специальных светильников для подвесных потолков. Они крепятся так же, как и декоративные панели, которые в последствие подключают к электрической сети.

Установка панелей и освещения

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

  • минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
  • металлические угловые профили – 3 м;
  • направляющие основные, их длина 3,7 м;
  • направляющие поперечные – 1,2 м;
  • подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

  • количество минеральной плиты стандартного размера – 2,78хS;
  • профили металлические для монтажа на стену – Р/3;
  • направляющие основные – 0,23хS;
  • поперечные направляющие – 1,4хS;
  • число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Компоненты конструкции

В конструкцию, нужную для монтажа, входят следующие компоненты:

  • Основные направляющие (Т-видный профиль, стандартная длина – 360 см)
  • Поперечные направляющие (стандартная длина – 60 или 120 см)
  • Угловой профиль, закрепляется по периметру помещения
  • Подвеска (длина зависит от помещения)
  • Шурупы и дюбеля для монтажа

Потолки Armstrong изначально рассчитаны на то, чтобы их мог легко установить даже непрофессионал. Суть монтажа сводится к установке направляющих к виде перевёрнутой буквы Т по площади потолка, на которые затем нужно уложить плиты типового размера. Простая технология установки сделала продукцию Армстронг популярной на рынке.

На данный момент есть несколько способов монтажа. Для работы понадобится набор доступных инструментов: дрель, ножовка по металлу, молоток, крепёжные материалы, гибкий уровень, линейка, рулетка и шнур.

Поскольку в основе крепления – подвесной принцип, для прикрепления конструкции нужны будут угловые профили по всему периметру, а также на колоннах или других конструкциях подобного типа.

Первый компонент, с которого начинается монтаж потолка Армстронг – продольные и поперечные направляющие. К основным относят T-образные профили длиной 3,6 метра, поперечные (вспомогательные) имеют длину 0,6 или 1,2 метра.

Для качественного монтажа нужно определить уровень высоты потолка и соответственно отступа от верхнего перекрытия.

Для правильного выбора высоты подвески необходимо ориентироваться на высоту комнаты и назначение пространства за потолком (какие коммуникации там будут проходить). Выбор дюбелей и шурупов зависит от поверхности, на которую производится монтаж.

Разметку начинать следует с горизонтальной линии потолка. Определив расстояние до потолочного перекрытия, поставьте на стене метку.

В дальнейшем эта метка с помощью лазерного или водяного уровня проецируется на остальные стены – так обозначается уровень потолка.

Вдоль линии разметки нужно закрепить на стене L-образные профили на расстоянии 50 см друг от друга. По углам для механической совместимости их нужно «зарезать» под углом 45°, для этого можно использовать ножовку или ножницы по металлу. Постарайтесь сделать это так, чтобы участки, видимые снизу, не были повреждены.

После установки L-образных профилей на стены монтируются T-образные направляющие. Они делаются с отступом от стены с первым и последующими шагами 120 см.

На периметр устанавливаются края направляющих. В основных профилях уже предусмотрены вырезы для вставки поперечных. Пересекаясь, они формируют ячейки, которые впоследствии нужно будет заполнить плитами. Расстояние между подвесами составляет примерно один метр.

Затем можно крепить поперечные элементы. Возле стен один конец поперечного профиля кладётся на L-образный периметр, другой вставляется в T-направляющую. Для этого предусмотрены специальные замки в направляющих через каждые 60 см.

Завершающий этап подготовки каркаса – установка 60-сантиметровых профилей, которые вставляются параллельно основным направляющим и перпендикулярно 120-сантиметровым. Так формируются ячейки в форме квадрата со стороной 60 см.

После сборки каркаса его нужно выровнять с помощью подвесок, которые позволяют регулировать по вертикали уровень направляющих. Когда каркас подогнан, в его ячейки устанавливаются плиты.

Достоинства и недостатки потолка армстронг

Плитно-ячеистая подвесная система типа армстронг обладает следующими достоинствами помимо простоты установки и низкой стоимости:

  • Отличные звуко- и теплоизоляционные свойства.
  • В пространстве между потолком и подвесной конструкцией можно удобно поместить систему коммуникации и осветительные приборы.
  • Подвесной потолок легче ремонтировать.
  • Он не требует особого ухода.
  • Огромный ассортимент профилей и плит. Поверхность плит может имитировать металл, стекло, зеркало, дерево, быть окрашена в различные оттенки, быть матовой или глянцевой.
  • Малый вес

К недостаткам относится низкая прочность и отсутствие защиты от протекания сверху. А у волокнистых потолочных плит ещё и низкий уровень устойчивости к воздействию влаги – вода их портит, вызывая деформацию. Помимо этого, криволинейные формы с армстронгом получить нельзя.

Подвесной потолок армстронг уменьшает высоту комнаты приблизительно на 25 см. Вследствие чего, его нечасто можно увидеть в квартире. Основная область его применения – магазины, офисные помещения, рестораны, кафе.
