Подключение полотенцесушителя к стояку горячей воды схема

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Особенности эксплуатации, с какими проблемами можно столкнуться

Обустройство водяных тёплых полов от змеевика в ванной, в наших квартирах производится довольно редко. Однако данное устройство набирает популярность, поэтому помимо знаний, как правильного монтировать нагревательный пол, следует разбираться и в правилах его эксплуатации.

Главная особенность данной конструкции в том, что на ее эффективное функционирование влияет работа центральных коммуникаций. Если давление в центральной отопительной системе падает или ухудшается качество теплоносителя — это отражается на проходимости жидкости в контуре.

При наличии чрезмерно горячего змеевика, и если отсутствует термостат, будет трудно получить оптимально комфортную температуру. Чересчур горячий пол может пересушить ванное помещение, которое имеет небольшие размеры. Выходом будет установка коллектора или датчика термоконтроля, но это существенно увеличит финансовые затраты на установку греющего пола.

Есть риск затопления квартиры соседей снизу, при аварийных ситуациях. Кроме того, чтобы устранить неполадки, придётся разобрать плитку, и произвести демонтаж бетонной стяжки. А это, трудоёмкая и грязная работа, которая ещё и требует дополнительные расходы.

Установить тёплый пол в квартире от полотенцесушителя можно своими руками, но если вы не уверены в своих силах, то лучше воспользоваться услугами профессионалов. Ведь не правильный монтаж отразится на работе отопительной системы и горячем водоснабжении.

Тёплый водяной пол в ванной от сушилки — это дополнительное тепло и комфорт при приёме водных процедур, что особенно важно в зимний период

Видео матераиалы

Теплый пол от полотенцесушителя

Watch this video on YouTube

Тёплый пол от радиаторов отопления.

Watch this video on YouTube

Как подключить полотенцесушитель на стояк горячего водоснабжения

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

• 1′′×1/2′′ или 1′′×3/4′′;
• 3/4′′×3/4′′ или 3/4′′×1/2′′.

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

• 3,5 сантиметра – при диаметре трубы до 23 миллиметров;
• 5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.

Особенность хромированных деталей

Хромирование металлических деталей проводят путем нанесения тонкого слоя хрома на поверхность. Этот слой защищает основной металл от разрушения.

При хромировании преследуют несколько целей:

• Улучшение внешнего вида. Хромирование фитингов переводит соединительную деталь из разряда сантехнических в разряд интерьерных, дизайнерских.
• Скрыть дефекты металла.
• Улучшить эксплуатационные свойства.
• Продлить срок службы фитингов.

Хромированные поверхности придают ванной комнате особую атмосферу кристально чистой роскоши. Их зеркальный блеск, идеально ровные поверхности гармонируют с плиткой и сантехникой, органично вписываются в помещение.

Рекомендуем ознакомиться: Использование медных труб в различных трубопроводных системах — плюсы и минусы

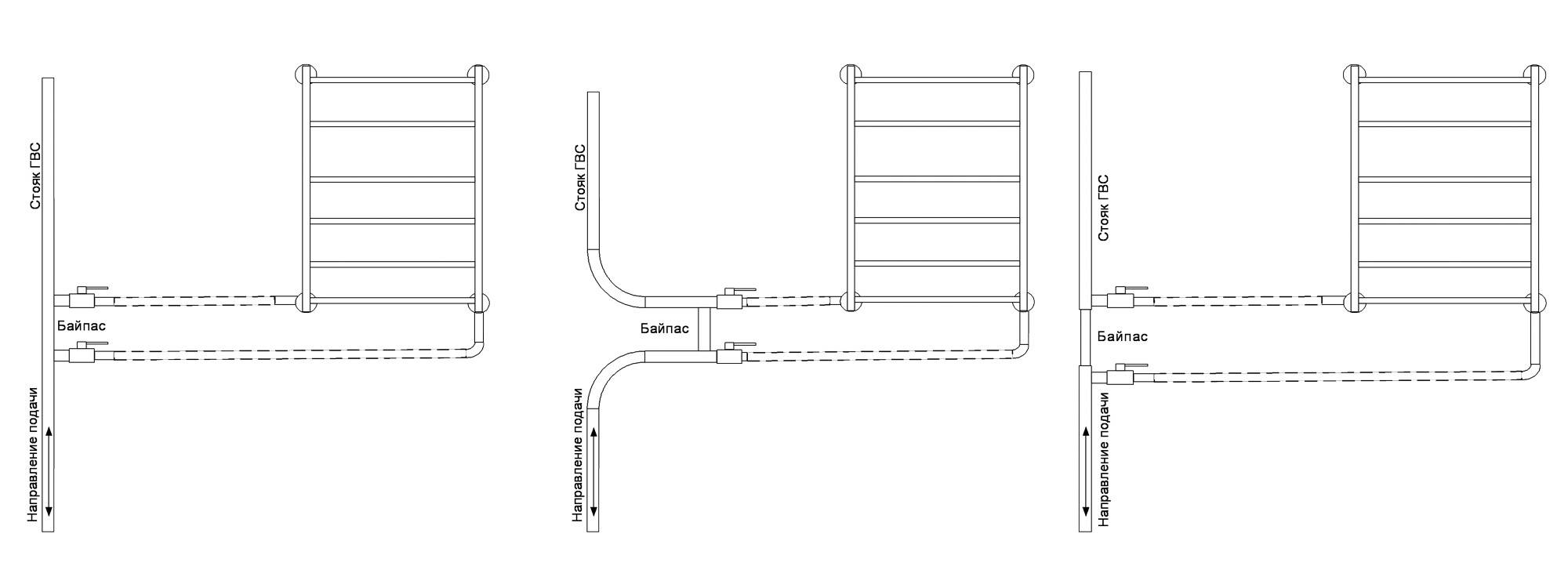

Типичные ошибки подключения полотенцесушителя

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

• Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
• В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Важная информация по монтажу и конструкции ЭПС

Монтаж электрического полотенцесушителя не требует наличия специализированного инструмента: болгарки, сварочного аппарата, паяльника. Для его установки достаточно отвёртки и дрели, которую, в крайнем случае, можно попросить у соседа.

Поэтому крепление ЭПС на отремонтированную стену может осуществить любой человек, обладающий начальными навыками работы с дрелью.

Электрические полотенцесушители не требуют проведения специальных коммуникаций, если рядом имеется смонтированная по правилам электророзетка. Настенные конструкции в некоторых моделях позволяют поворачивать раму ЭПС для экономии пространства в ванной комнате.

Максимальная рабочая температура поверхности у большинства полотенцесушителей ограничена 70 °С, чего достаточно для обогрева небольшой комнаты в холодное время года.

Температура в 60-70°С при кратковременном контакте не вызывает ожогов, но старайтесь не обхватывать горячие перекладины полной ладонью

Модели ЭПС, имеющие в виде теплоносителя масло, требовательны к уровню наклона поперечных планок. Поэтому этот тип ЭПС рекомендуется устанавливать по горизонтальному уровню и строго придерживаться нижнего расположения ТЭНа, согласно инструкции.

Рекомендации по монтажным работам

Эффективность работы полотенцесушителя зависит от правильной его установки. Чтобы избежать в дальнейшем проблем с эксплуатацией устройства рекомендуется в процессе монтажа учитывать такие рекомендации:

1. Диаметр трубопровода не должен превышать сечение самого полотенцесушителя. Соблюдение такого требования позволяет предотвратить повышение давления на сужающихся участках.
2. Установка переходников при наличии разного сечения трубопровода и патрубков допускается, если диаметр сушки для полотенец меньше труб. Нарушение такого порядка установки может стать причиной значительного повышения давления в устройстве, что приведет к аварийной ситуации.
3. Для удаления из устройства воздуха, обеспечения нормального рабочего процесса, а также возможности ремонта рекомендуется устанавливать байпас. Чтобы не нарушить хорошую циркуляцию теплоносителя, на перемычке нельзя устанавливать запорную арматуру.
4. От поверхности стены к полотенцесушителю необходимо соблюдать дистанцию в 4 сантиметра. Если диаметр труб устройства превышает 25 миллиметров, то следует увеличить до 7 сантиметров.
5. Расположение нижней части сушки от пола должно соответствовать 90 сантиметров. Оптимальной высотой считается показатель 120 сантиметров.

Специалисты рекомендуют при монтаже полотенцесушителя использовать материалы одного происхождения. Соединение разных металлов может привести к процессу разрушения конструкции. Исключить возникновения проблем с коррозией на стыках помогут прокладки из тефлона.

Способ установки полотенцесушителя в частном доме зависит от типа выбранного устройства и сложности его конструкции. Учитывая все требования монтажа сушку для полотенец можно подключить самостоятельно.

Подключение к стояку отопления

Если в доме отсутствует ГВС, полотенцесушитель приходится подключать к стояку отопления. Для этого необходимо получение разрешение от управляющей компании или ЖЭКа. Если разрешение получено, необходимо заказать проект. Согласно ему и выполняются все работы (самостоятельно или с привлечением специалистов).

Подключение полотенцесушителя – задача не простая, несмотря на наличие нескольких простых и универсальных схем. Рекомендуется нанять опытного мастера, основываясь на отзывах друзей или знакомых. Если же решено справиться своими силами, необходимо тщательно изучить чертежи и инструкцию к конкретной модели «полотенечника», посмотреть тематическое видео.

Какой полотенцесушитель выбрали Вы для своей ванны и какой схемой подключения воспользовались? Обошлись ли Вы своими силами или пригласили мастера? Поделитесь, пожалуйста, своим опытом и впечатлениями. Нам интересно ваше мнение.

3 Как выбрать насос для полотенцесушителя?

При выборе насоса для полотенцесушителя учитываются особенности отопительной системы (ОС), системы горячего водоснабжения (ГВС) и способа подогрева воды.

1. Централизованное ГВС с системой рециркуляции, (возврат неиспользованной горячей воды для повторного нагрева)
2. Тупиковая (глухая) система централизованного ГВС.
3. Централизованное отопление (ЦО).

3.1 Выбор агрегата для многоквартирного дома с рециркуляционным ГВС

Оборудование ванной комнаты параллельной системой обогрева от подающего трубопровода ГВС, допускается только в случаях, если на этих трубопроводах установлены типовые теплообменные приборы подобного типа, предусмотренные проектом. Перед  установкой нового полотенцесушителя и монтажом его трубопроводов и арматуры, старый теплообменник необходимо демонтировать.

Порядок установки циркуляционного насоса в систему ГВС

Переоборудование подлежит обязательному согласованию с управляющей компанией и соседями.

Производительность и напор циркуляционного насоса должны обеспечивать разницу температур горячей воды на входе в него и выходе из системы полотенцесушителя в пределах 5—7 °С. Несоблюдение этого условия приводит к разбалансированию работы ГВС по всему стояку.

Этими показателями следует руководствоваться, определяя необходимую мощность полотенцесушителя.

После выбора типа, мощности и места установки полотенцесушителя, приблизительно вычисляется нужная производительность циркуляционного помпы по формуле:

Q = 0.9R/∆Т;

Где:

• Q  —  производительность циркуляционного насоса в м3/час;
• R  —  тепловая мощность полотенцесушителя в кВт (указывается в технической документации прибора);
• ∆Т — разница температур на выходе входе в °С (в данном случае 5—7 °С).

Затем определяется величина напора, который должен создавать насос для преодоления гидравлического сопротивления системы, состоящей из подводящих и отводящих трубопроводов, фитингов, арматуры и самого плотенцесушителя. Примерное его значение можно вычислить по формуле:

Н = 0,025L;

Где:

• Н — напор создаваемый помпой в м.в.ст;
• L — длина подающего и обратного трубопроводов системы полотенцесушителя и суммарная длина всех его теплообменных элементов в м (определяется измерением).

Вычисленные параметры позволяют подобрать циркуляционный насос на полотенцесушитель по каталогу фирмы производителя.

Монтаж системы должен производиться по схеме, параллельной подающему стояку, который будет исполнять роль байпаса. Установка любой запорной арматуры на байпасе не допускается.

Правила установки циркуляционного насоса

При этом направление движения воды в системе полотенцесушителя и по подающему трубопроводу ГВС должно совпадать.

Исходя из размеров насоса, определяется место его установки, и производятся врезки в стояк ГВС патрубками ½˝.

Подающий патрубок врезается со стороны входа горячей воды в помещение. На него монтируются отсекающий шаровый кран и сетчатый фильтр-грязевик, к которым присоединяется насос. Такой же кран устанавливается и на обратном патрубке системы полотенцесушителя. При применении полимерных труб, материалы соединительных деталей должны соответствовать материалам используемых труб.

Положение помпы по оси «всасывание−нагнетание» должно быть вертикальным. Допускается отклонение в одну из сторон не более 30°. В любом из выбранных вариантов установки, ось вращения ротора может быть только горизонтальной.

Расчет и подбор циркуляционного насоса для подключения его к рециркуляционному стояку ГВС производится так же, как и для подключения к подающему. Разность температур в такой системе может быть ≤ 20 °С.

Монтаж производится по той же параллельной схеме и так же без установки запорной арматуры на байпасе-стояке.

3.3 Схема однотрубного глухого ГВС

В многоквартирных домах старой постройки и временных бытовках часто используется однотрубная глухая схема ГВС, в которой не предусмотрен вторичный подогрев подаваемой воды. Эти системы не закольцованы, и горячая вода, при отсутствии разбора, в них остывает. Для того чтобы из крана потекла вода нужной температуры, остывшую воду приходится сливать в канализацию.

Установка циркуляционного насоса, без переделки всей схемы по типу рециркуляционной, в этих сооружениях не имеет смысла. В таких случаях лучше установить электрическую сушилку для полотенец, с повышенной степенью электрозащиты, которая необходима в помещениях с повышенной влажностью.

Мини циркуляционный насос

3.4 Полотенцесушитель и центральное отопление

В некоторых многоквартирных домах, отопительные приборы ванных комнат, подключены к системе центрального отопления, и их обогрев происходит только в период отопительного сезона.

Типовые схемы включения полотенцесушителей

В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.

Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором

С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.

Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи

Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:

• сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
• регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);

• пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.

Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.

Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»

По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.

Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.

Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов

В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.

При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку

Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)

Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.

Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом

Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

• обеспечение обогрева ванной комнаты без применения радиаторов;
• удобное использование независимо от времени года;
• возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

• возможность использования устройства в качестве основного обогрева ванной комнаты;
• невысокие затраты монтажа;
• применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

• бесперебойное использование при круглогодичной подаче горячей воды;
• простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

• для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
• ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Разновидности конструкций полотенцесушителей

Рынок предлагает несколько форм полотенцесушителей, которые отличаются способом нагрева:

• электрические – автономные обогреватели в форме полотенцесушителя, которые работают от электрической сети;
• комбинированные – автономные, работающие на водном тэне;
• водные – подключающиеся к системе отопления или горячему водоснабжению.

Первые два вида полотенцесушителей продаются готовыми к работе. Для их установки потребуются кронштейны, которые идут в комплекте. Третья разновидность, водный тип, требуют использования дополнительных деталей не только для фиксации на стене, но и для соединения с системой водоснабжения.

Водные полотенцесушители могут иметь разную геометрическую форму:

• классический змеевик;
• П-образный;
• в виде лесенки разного размера;
• угловой.

На подключение к центральным коммуникациям форма полотенцесушителя влияния не оказывает и является делом вкуса хозяина.

Разным бывает металл для полотенцесушителя. Поскольку он имеет постоянный контакт с влагой и теплом, то это должен быть устойчивый к коррозии металл.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромированная сталь;
• латунь.

Все перечисленные металлы и сплавы являются устойчивыми к коррозии, имеют привлекательный внешний вид.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты это: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик будет меньше центральной трубы, то его может разорвать при скачке давления в системе.

Рекомендуем ознакомиться: Полипропиленовые муфты для создания различных типов соединений в трубопроводах

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

• Демонтаж имеющегося полотенцесушителя;
• Установка нового стояка;
• Монтаж шаровых кранов и байпаса;
• Соединение при помощи сварки трубопроводов;
• Установка полотенцесушителя, включающая его подключение.

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

• для современных устройств;
• для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно

Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас
