В чем удобство электрических плит
Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.
Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.
Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.
Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.
И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.
Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.
Меры безопасности
Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор
И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее
Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны
Самое важное во всём этом – это правильный подбор сечения кабеля
Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.
Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.
Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги
Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током
Желательно, чтобы защита коробки была не ниже IP44.
Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания
Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.
Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.
Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.
Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.
Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.
Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.
Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат
А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.
Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.
Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.
Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
Электрические параметры и номиналы автоматов защиты
Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.
Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.
Схема подключения электроплиты
С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

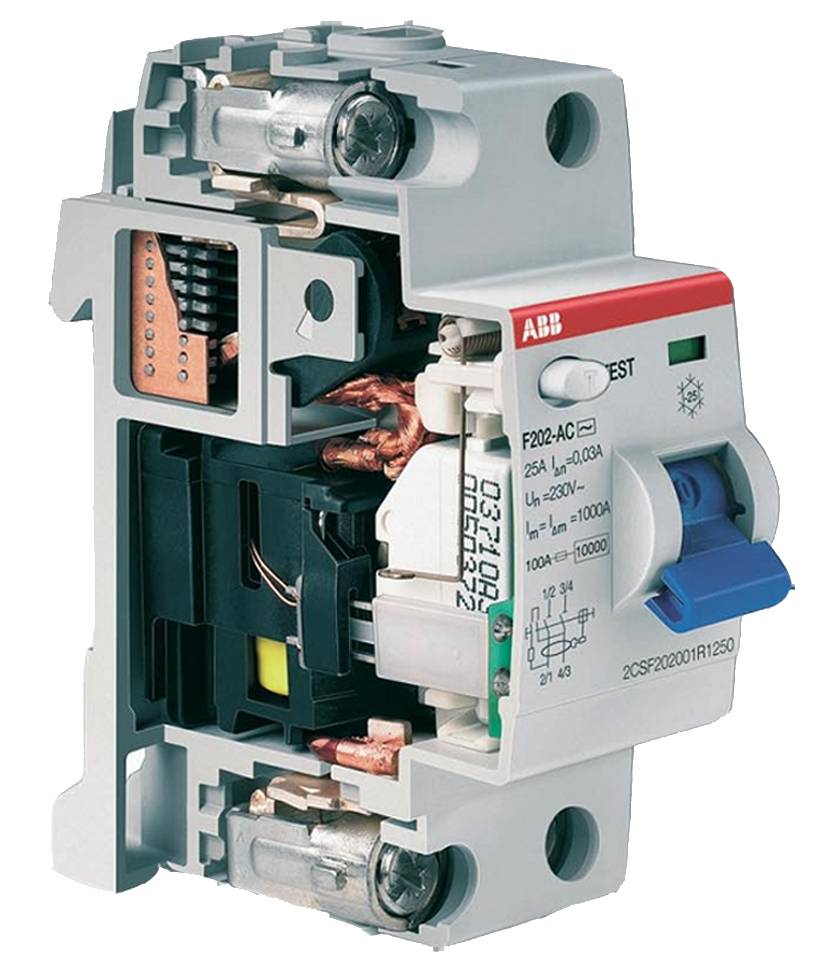

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.
Пошаговая инструкция
Для начала выделим некоторые нюансы:
- Следует создать план будущей цепи питания.
- Согласно составленному плану проводим разметку будущего расположения электрического кабеля, розетки и автоматического выключателя.
- Проводим создание штроб под электрический кабель. Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
- Проводим создание посадочного отверстия под розетку. Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
- После того, как была выполнена предыдущая работа, проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
- Проводим подключения силовой вилки к плите согласно вышеприведенным схемам.
- Если в сеть включается автомат, нужно провести его установку в электрическом щитке.
- Проводим подключение кабеля к автомату или другому источнику питания.
При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.
Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

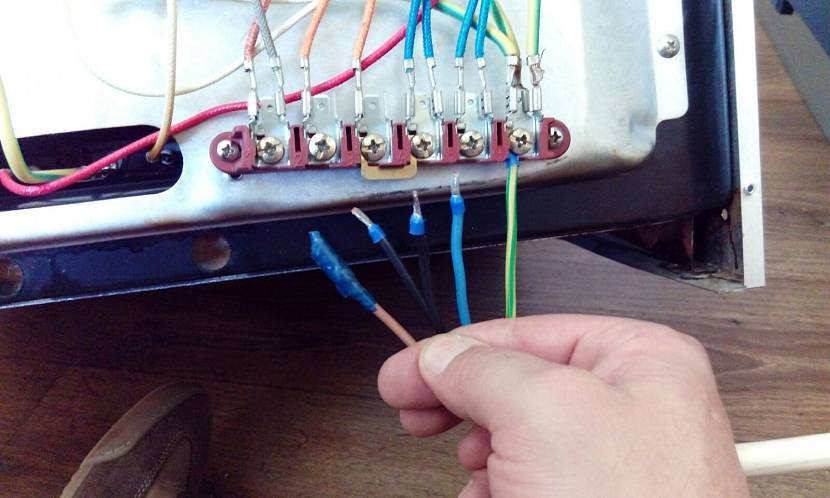

- Открываем заднюю крышку плиты и получаем доступ к клеммам, через которые и будет происходить питание.
- Под задней крышкой скрыт массивный блок. Проводим откручиванием болтиков наполовину.
- Очищаем концы жил провода так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
- Загибаем концы жил и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
- Закручиваем болтики, не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
- Закрываем крышку.
Возможные сложности:
- Образование правильной ниши под розетку. Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
- Часто можно встретит ситуацию, когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
- Можно встретить ситуацию, когда отрезанного кабеля не хватает. В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.
Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.
О схемах подключения
Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.
Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.
Трёхфазное питание домаИсточник 2gis.com
Однофазное подключение
Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.
Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.
Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.
Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.
Однофазное подключение электрической плитыИсточник elektriki23.ru
Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.
Подключение электроплиты через розеткуИсточник stroimaterials.ru
Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.
В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой
Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка
Трёхфазное подключение
Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.
Сначала подключаются земля и ноль
Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам
И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org
Как подключить электроплиту к трём фазамИсточник electrik.org
Параметры провода
В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.
Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

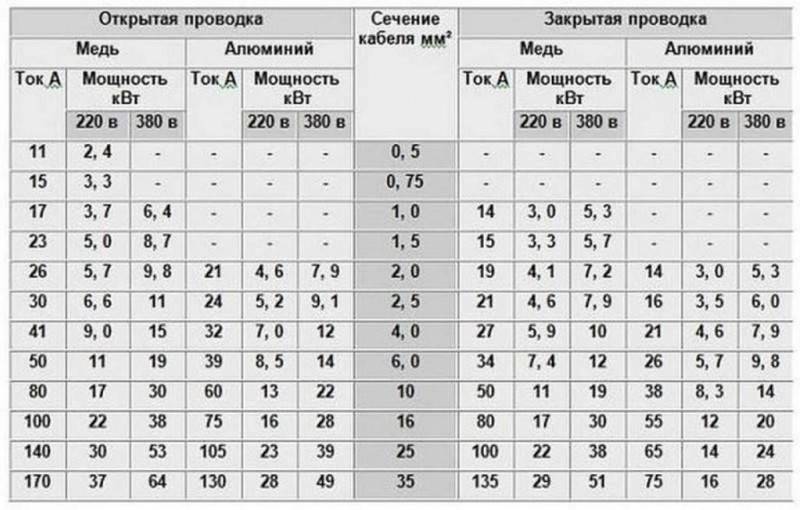

Таблица выбора сечения проводников
При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.
Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:
- трехжильный кабель,
- трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.
Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

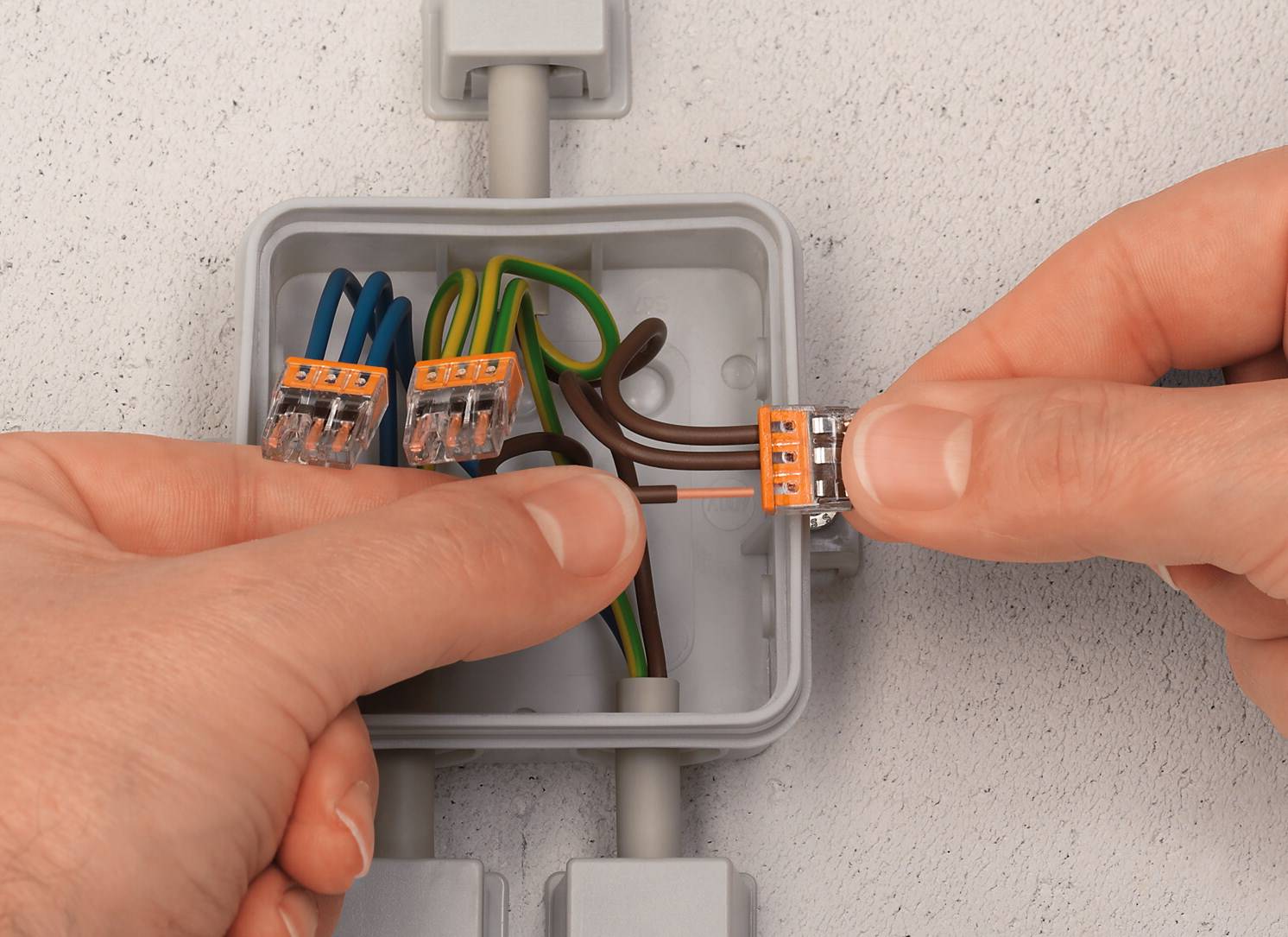

Соединение через монтажную коробку
Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.
В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.
Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.
К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.
Подключение выполняется традиционно:
ноль через винтовую клемму N (синие провода)
земля обозначена значком “заземление” – желтозеленая жила
сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.
Требования к электропроводке и другим элементам цепи
подбор сечения кабея
Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.
Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.
К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:
Один из пунктов ПУЭ определяет, что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.

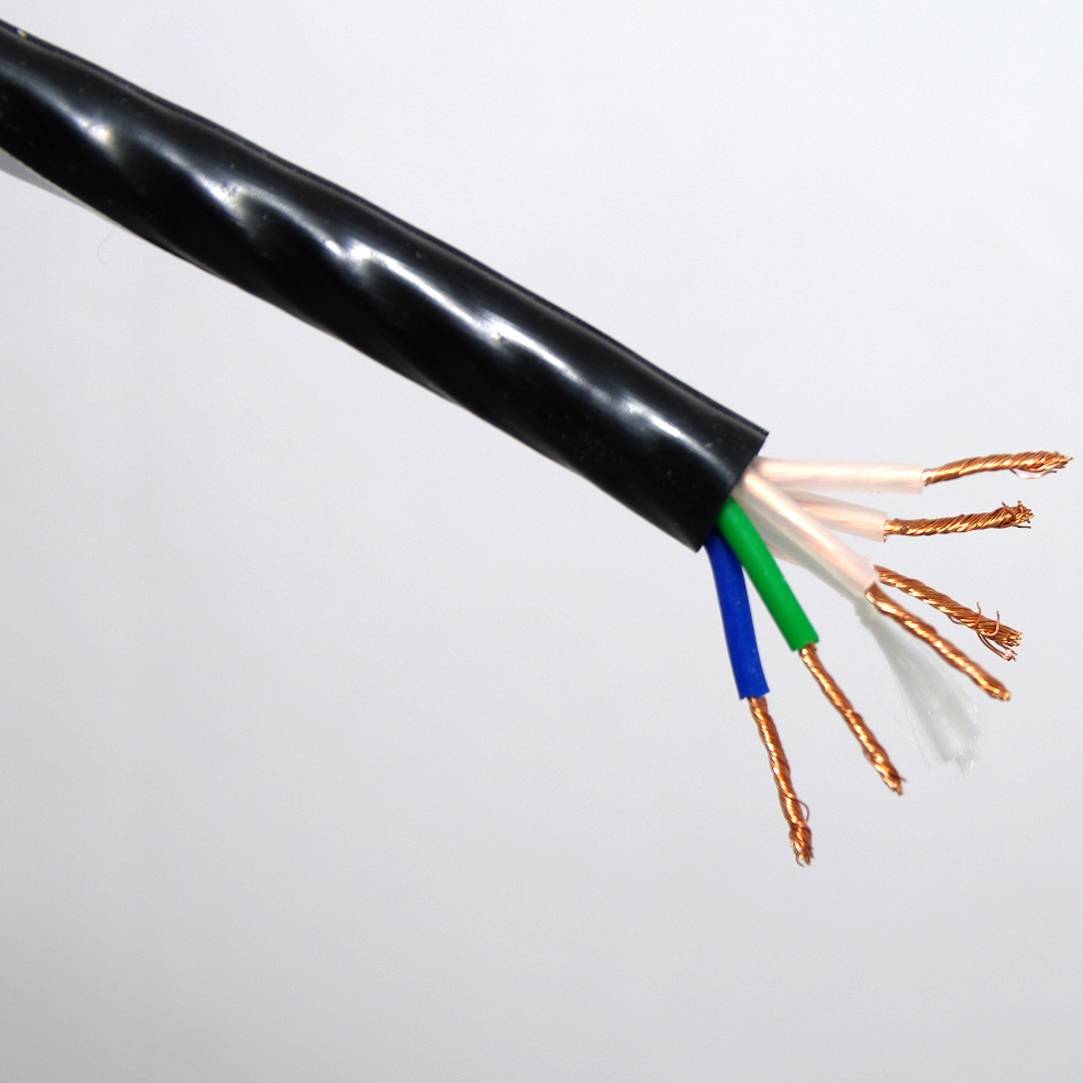

Если дома или в квартире однофазное питание, следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель
В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам
при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет
Поэтому в этом важном расчете помощь специалиста уже не нужна.
Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель
Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.
При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.
Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.
Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.
К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.
Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.
