Как подключить диммер

Диммер схема подключения

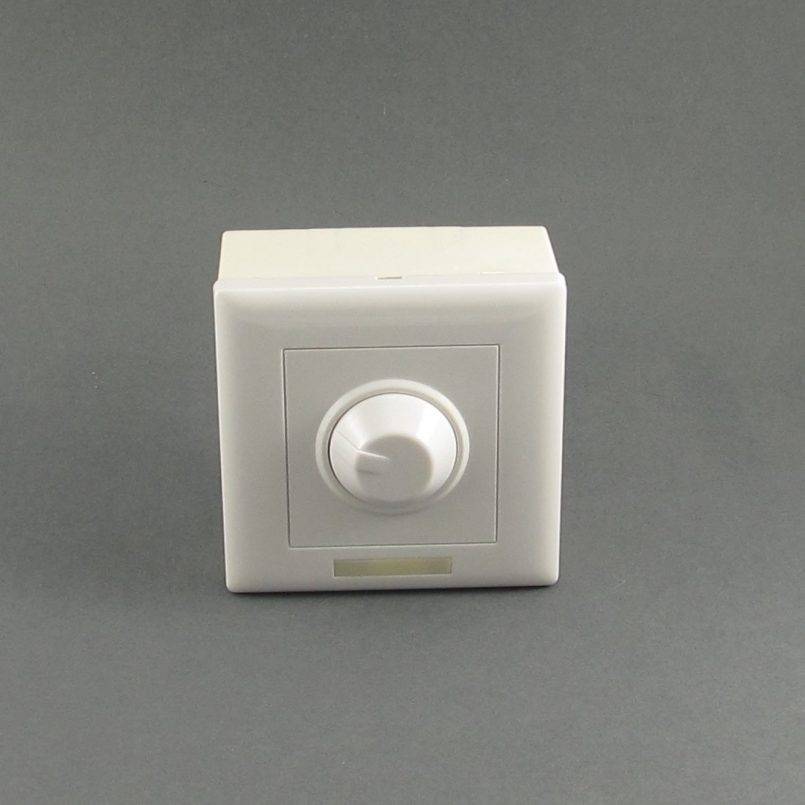

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп. которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

  1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
  2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
  3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
  4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

С использованием конденсаторов

Такой диммер работает только в качестве переключателя, который изменяет путь протекания тока, питающего нагрузку. Но и схема кнопочного диммера довольно проста и не потребует никаких специфических элементов.

Схема диммера на конденсаторе

Принцип его работы заключается в переведении переключателя SA1 в одно из трех возможных положений:

  • выключено – цепь полностью разорвана, лампа не горит или проходной выключатель выдает логический ноль в цепи;
  • закорочено на лампу – в цепи подключения диммера отсутствуют какие-либо элементы кроме электрической лампы (прибор освещения горит на полную мощность);
  • подключено через R – C цепь – выдает только определенный процент яркости освещения.

В зависимости от параметров резистора и емкостного элемента будут зависеть напряжение и яркость свечения. Этот диммер используется для регулировки освещения путем рассеивания части мощности в R – C цепи, поэтому никакой экономии от снижения вы не получите.

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

  • Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
  • Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
  • На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
  • Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
  • Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
  • Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
  • Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!

Схема с несколькими проходными выключателями

Такая схема используется редко и обычно в длинных коридорах или проходных комнатах. Это решение позволяет отключать и включать свет с разных концов помещения. Уровень яркости регулируется диммером, но если его установить в выключенный режим, то коммутация лампы проходными выключателями реагировать не будет.

Что нужно знать о светорегуляторах:

1.Диммеры нельзя эксплуатировать при температуре окружающей среды более 27 градусов.

2.Светорегуляторы практически не экономят электроэнергию. При минимальном уровне яркости экономия составляет всего 15 процентов.

3.Минимальная нагрузка на устройство должна быть больше 40 ватт. В противном случае срок службы регулятора значительно сократиться.

4.Диммеры можно использовать только по назначению. Они используются только для регулировки светильников, указанных в технической документации.

Следуйте этим правилам и вы без проблем установите светорегулятор своими руками.

Популярные диммеры для ламп на 220В

При выборе регуляторных устройств рекомендуется отдать предпочтение проверенным брендам.

Роман Ростовчанин рассказал о популярных производителях регуляторов освещения для светодиодов.

Makel

В линейке турецкого изготовителя диммеров имеется несколько разновидностей устройств:

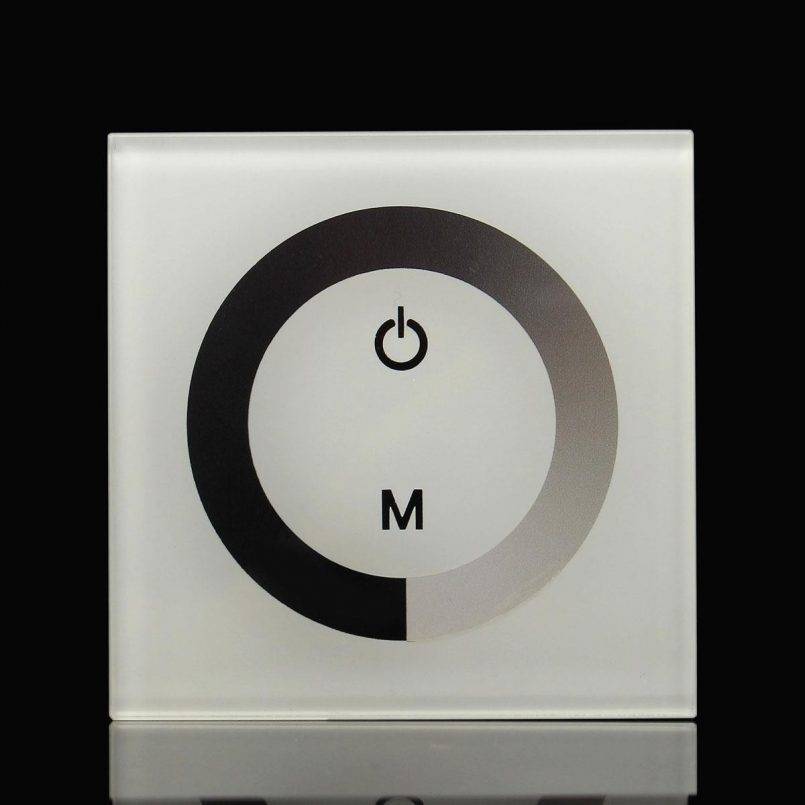

  • сенсорного типа;
  • механического типа.

Также можно приобрести регуляторы Макел, имеющие функцию удаленного управления, которая осуществляется с помощью инфракрасного порта. В продаже регуляторы представлены в разных цветовых вариациях, устройства могут иметь различный уровень мощности.

Комфорт в использовании достигается благодаря простоте устройства, а также возможностью плавной регулировки освещения. Все товары Макел сертифицированы и соответствуют стандартам электробезопасности и качества.

Schneider Electric

Шнайдер Электрик — проверенный французский бренд, занимающийся выпуском электротехнических устройств. Диммеры этого производителя представлены на рынке в нескольких линейках. Регуляторы напряжения Schneider Electric характеризуются элегантностью дизайна и изготовляются в разных цветовых вариациях. Производитель при выпуске использует высококачественные комплектующие, что обеспечивает увеличенный ресурс службы механизмов.

Диммеры Шнайдер Электрик обладают специальной защитой от:

  • скачков напряжения;
  • перегрева;
  • а также коротких замыканий.

Такие регуляторы просты в плане установки и использования, отзывы потребителей показывают, что они одни из самых надежных. Линейка Шнайдер Электрик включает в себя как бюджетные регуляторы, так и эксклюзивные варианты. Продукты этого бренда обладают стандартами качества и отвечают международным требованиям.

Legrand

Регуляторы Legrand Valena выпускаются во Франции.

Продукты бренда характеризуются:

  • повышенным качеством;
  • простотой установки;
  • а также надежностью.

Диммеры Легранд обладают оригинальным дизайном и работают практически без сбоев. Продукты этого производителя соответствуют международным требованиям. При производстве регуляторов напряжения применяются последние технологии, в продажу устройства поступают в трех цветовых вариациях.

Стоимость продуктов Легранд значительно выше, чем устройств российского или китайского производства. Но их функциональность и качество также на высоком уровне.

Иван Пилипчук продемонстрировал работу регуляторов освещения для диодных лампочек Легранд.

АВВ

Продукты производителя АВВ зарекомендовали себя с положительной стороны благодаря высокому качеству работы и повышенному ресурсу эксплуатации. В продаже можно найти регуляторы разных типов как с дистанционным управлением, так и механические.

Производитель выпускает диммеры в разных цветовых решениях. Продукты АВВ можно разделить между собой на регуляторы премиум класса, а также бюджетные варианты. Последние будут более дешевыми, но и их функционал будет ниже.

Особенности подключения

Алгоритм выглядит следующим образом:

  • Отключить подачу питания в квартире или доме (во всех помещениях сразу).
  • Проверить мультиметром или индикаторной отверткой отсутствие электричества в конкретной линии.
  • Если требуется заменить старый выключатель на устройство с регуляцией, необходимо освободить коробку от имеющегося прибора (снять защитную крышку, выкрутить болты или убрать зажимы, отсоединить фазу, ноль и заземление, вытащить корпус).
  • Если необходимо вставить диммер на новое место, то потребуется подготовить монтажную коробку (нанести разметку, проштробить отверстие и каналы для подходящей проводки, удалить пыль, вставить подрозетник, вывести проводку).
  • В пустой подрозетник вставить заднюю часть диммера.
  • Соединить фазу с фазой, ноль с нулем, а заземление с заземлением.
  • Проверить прочность соединений, установить клеммы.
  • Зафиксировать декоративную крышку.
  • Проверить работоспособность.

Заменив стандартный выключатель на диммер, можно не только обзавестись интересной современной диковинкой, но и добавить в жизнь комфорта, снизить расходы. Осталось только подобрать подходящее устройство и приступить к монтажу.

Принцип работы диммеров

Для изготовления простейшего устройства можно использовать достаточно мощный реостат. Подробного рассмотрения принципиальной схемы в данном случае не требуется. Перемещением ползунка переменного резистора изменяют амплитуду сигнала на выходе.

Экономную работу устройства организуют с помощью модификации сигнала. По технологии ШИМ регулируют ширину прямоугольных импульсов. Также применяют схемы, которые «обрезают» часть синусоиды. Эти способы позволяют дозированно использовать энергетические ресурсы по целевому назначению. Сравнительно небольшое количество тепла рассеивается на радиаторах, поддерживающих оптимальный температурный режим силовых электронных компонентов.
