Вентиляционные пластиковые короба (воздуховоды)

Нюансы монтажа

Трасса прокладки воздуховода по возможности должна иметь наименьшую протяженность и минимальное число соединений. До начала сборки вентиляционная система разбивается на отдельные блоки длиной не более 15 метров.

Каждый такой узел собирается отдельно, с использованием следующего алгоритма:

  • На элементах конструкции отмечаются места креплений, при необходимости просверливаются отверстия.
  • Отдельные элементы собираются в укрупненные узлы, места стыков тщательно герметизируются.
  • Монтируется крепеж.
  • Готовый узел поднимается на место и закрепляется.
  • Производится стыковка с предыдущим установленным узлом.

Для полужестких и гибких воздуховодов при монтаже учитываются некоторые особенности. Так, проход через стены выполняется только с применением вспомогательных элементов – специальных гильз. Радиус изгиба не должен превышать двух диаметров, а направление движения воздуха должно совпадать с маркировкой на воздуховоде. Крепление производится на расстоянии не менее 1 метра, а допустимое провисание составлять не более 5 см на каждый метр длины.

Монтаж металлического воздуховода:

Монтаж пластикового воздуховода:

Способы крепления

Соединение соседних элементов воздуховода производится двумя способами: фланцевым и бесфланцевым (бандажным).

В первом варианте на краях элементов воздуховода расположены фланцы, которые соединяются между собой саморезами, клепками или клипсами (расстояние между соседними элементами крепежа – не менее 20 см). При необходимости шов может быть заварен. Герметичность обеспечивается и другим способом – посредством уплотнительных прокладок.

Бесфланцевое соединение подразумевает использование металлического бандажа. Этот способ более экономичный и простой в реализации.

Соединение с помощью С-рейки:

Утепление воздуховодов

Утепление воздуховода не считается обязательным условием его монтажа. Основная роль теплоизолирующего слоя – борьба с выпадением конденсата, который негативно сказывается на эксплуатационных характеристиках любого материала. В первую очередь теплоизоляция потребуется на наружных участках воздуховода, либо на участках трассы, проходящих по неотапливаемым помещениям.

Еще одно преимущество утепленных воздуховодов – звукоизоляция. Уровень шума на таких участках будет в разы меньше, что позволяет использовать их в детских, спальнях и иных помещениях, где должна соблюдаться тишина. Похожий эффект дает применение элементов с толстыми стенками.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

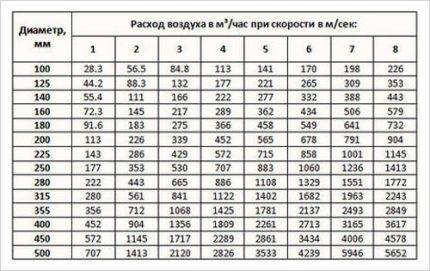

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

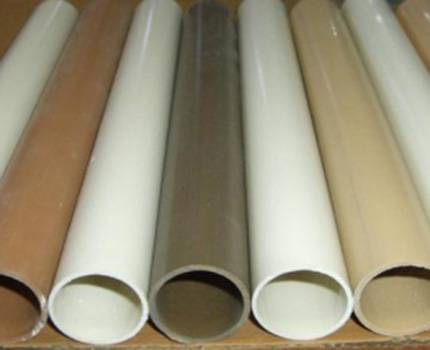

Виды пластиковых труб и материалы для изготовления

Сегодня промышленность выпускает несколько типов пластмассы:

  • поливинилхлорид;
  • полиуретан;
  • полипропилен.

Поливинилхлорид

Это довольно прочный материал, не вызывающий серьезных затруднений при обработке. Его стоимость доступна любому потребителю. ПВХ применяется в бытовых и промышленных условиях.

Материал не выделяет никаких вредных веществ и может эксплуатироваться долгие годы. Разложение поливинилхлорида происходит не один десяток лет, поэтому пластиковые трубы для вытяжки можно назвать вечными.

Однако необходимо отметить, что установка таких деталей имеет жесткие ограничения. Вентиляционные цилиндрические изделия из ПВХ начинают разлагаться при температуре 160-180 °C. Этот порог намного ниже температуры плавления (200-220 °C). Иначе говоря, придавать им форму с помощью сварочной горелки невозможно. Подобную продукцию нельзя устанавливать в системы, функционирующие при очень высоких температурах.

В бытовых условиях пар может нагреваться до 200 °C. Устанавливать в сауне пластиковые трубы для вентиляции категорически запрещено.

Материал начнет разлагаться и выделять хлор, прежде всего HCl. Газ, попадая во влажную среду, способствует образованию соляной кислоты. Это соединение может вызвать слепоту, а также влияет на работу дыхательных путей. Газ практически незаметен и отличается неприятным запахом.

Из вышесказанного можно сделать вывод, что поливинилхлорид является отличным материалом для вентиляционной системы только в тех местах, где температура не превышает 120 °C. Изделия из ПВХ нельзя устанавливать на кухне, около камина и водонагревателя.

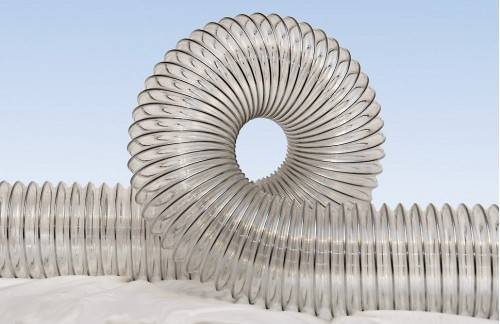

Полиуретан

Свойства этого материала практически не отличаются от характеристик ПВХ, за исключением того, что ПУ способен функционировать при температуре 280 °С. При более высоких значениях полиуретан начинает разлагаться и выделять азотные соединения, которые намного опаснее хлоридных.

К недостаткам этого материала можно отнести его стоимость, которая на порядок выше аналогичных труб. Но при этом в ПУ сочетаются два важных свойства:

  • пластичность;
  • износостойкость.

Пластичность полиуретана потрясает значениями. Этот параметр намного превосходит металл и гранит по коэффициенту изломного напряжения. Трубам, изготовленным из ПУ, можно придать любую форму, при этом материал никогда не даст трещину.

Такие полиуретановые изделия отлично подходят для участков со множеством поворотов и искривлений, а также для обустройства систем, постоянно подвергающихся высокой температуре.

Полипропилен

Этому материалу можно придать абсолютно любую форму. После нагрева до 180 °C полипропиленовые трубы для вентиляции становятся высоко пластичными. Для этого достаточно использовать горячий пар или горелку.

Срок эксплуатации полипропилена исчисляется десятками лет. При сильном нагреве материал не выделяет никаких токсичных веществ.

Стоимость полипропилена не очень высока, потому он отлично подходит для монтажа пластиковой вентиляции.

Виды пластика ABS и PLA нашли свое применение в новейших 3D-принтерах. Использование печатающего устройства позволяет изготавливать любые детали для пластиковой вентиляции, начиная с поворотников, имеющих нестандартные углы, и заканчивая вентилями.

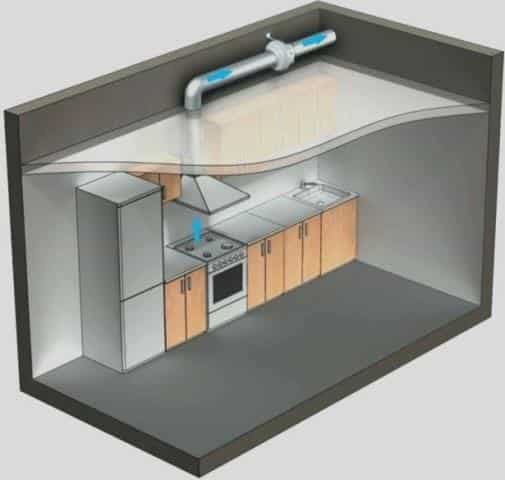

Особенности монтажа воздуховода для кухонной вытяжки

Задача устройства вытяжки на кухне — создать отток отработанного воздуха, не нарушив естественную вентиляцию. Перед монтажом пластиковых воздуховодов агрегат нужно закрепить к стене или потолку.

Для кухонных вытяжных каналов применяют 2 вида изделий:

  • труба из ПВХ;
  • гофра бытовая из алюминия.

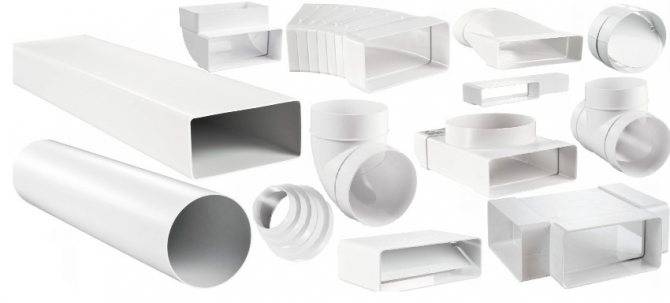

Фасонные элементы и крепление к стене и потолку

В продаже наиболее часто встречаются отрезки длиной 0,5-1 м. При установке пластикового воздуховода для кухонной вытяжки их соединяют по длине с помощью муфт.

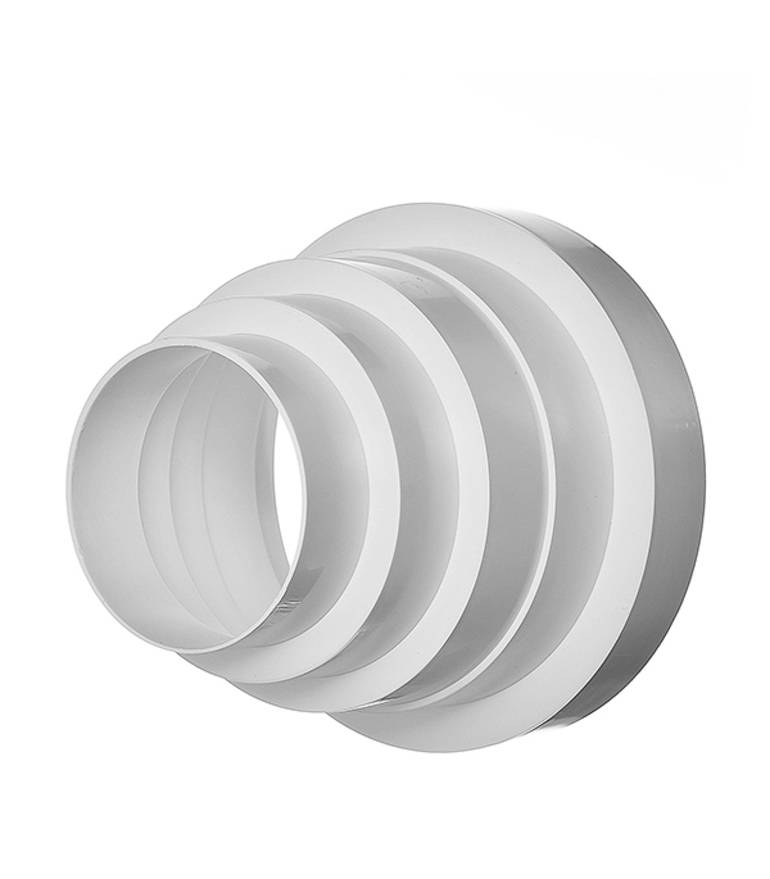

Для заужения пользуются переходниками, но без нужды изменять сечение не рекомендуется. Возрастают потери давления, в несколько раз увеличивается шумность.

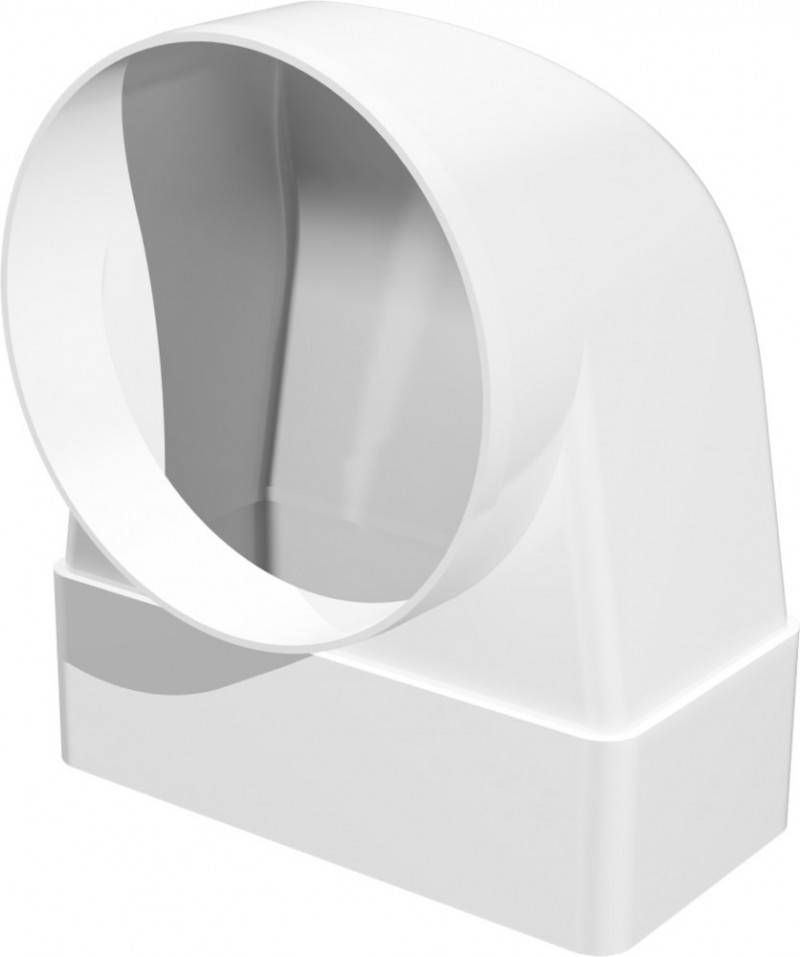

Чтобы изменить направление, применяют колена. Резкий поворот под 90° можно скруглить, соединив два пластиковых отвода для вытяжки по 45°.

Коммуникация будет выглядеть значительно аккуратнее, если преобразовать круглый пластиковый воздуховод для вентиляции в плоский. Это проделывают с помощью специального переходника. Тогда можно провести канал вплотную к стене.

Чтобы сохранить на кухне естественную вентиляцию, на шахту устанавливают решетку с 2 отверстиями — одно для подключения воздуховода, другое для прохождения воздуха в вытяжную шахту. Такие изделия имеют инжектор — специальную перегородку для отсечения обратного движения потока.

Для крепления круглых и плоских пластиковых воздуховодов к стене или потолку производители выпускают специальные держатели, соответствующие типоразмерам каналов. Изделие вводят в крепеж и защелкивают. Пригодны также алюминиевые подвесы, которые используются для монтажа гипсокартона, хомуты со шпилькой и резиновой прокладкой, металлическая монтажная лента.

Особенности сборки

Наиболее просто монтировать алюминиевую гофру. Для сборки понадобятся два хомута и решетка для вентиляционной шахты.

Один конец гибкого воздуховода накидывают на переходной фланец вытяжки, второй прикрепляют к решетке. Фиксируют стыки хомутами, и все — гофра установлена.

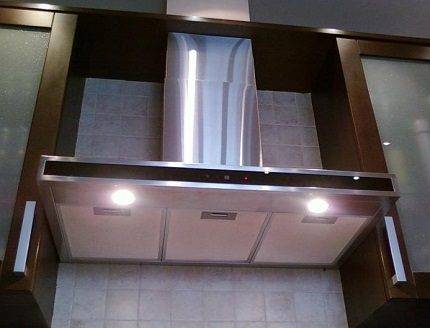

Типовые вытяжки обычно укомплектованы декоративным кожухом. Перед монтажом его снимают, а после — устанавливают на место.

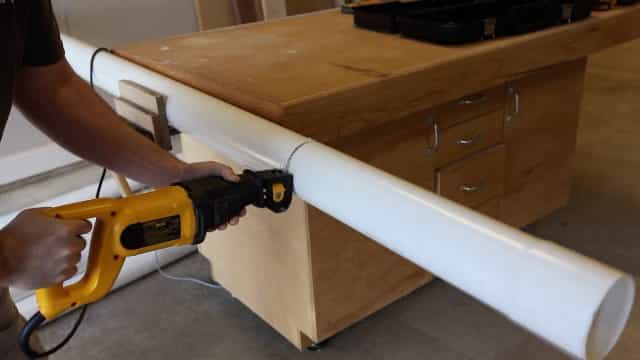

Пластиковые детали легко режутся. Их раскраивают после измерения размеров вентиляционной ветки, применяя ножовку по металлу. Элементы соединяют последовательно в пространственную конструкцию. При сборке стыки промазывают силиконовым герметиком.

При подключении пластиковой вытяжки на кухне в конце воздуховода можно поставить возвратный клапан, который препятствует обратному току воздуха.

Если предполагается устроить на кухне подвесной или натяжной потолок, а вытяжка будет крепиться к перекрытию, предварительно монтируют закладные детали. Натягивают полотно только после установки и подключения канала к вентиляционной шахте.

Пластиковые воздуховоды применяют в быту и на производстве. Для качественного воздухообмена нужно правильно подобрать сечение. На кухне оптимально применение вентиляционных труб пластиковых для вытяжки с гладкими стенками. Они меньше шумят, не накапливают пыль, не создают препятствий току воздуха.

Правила подключения и ошибки при установке воздуховодов для кухонной вытяжки на видео:

Советы при установке

Если человек чётко определился с покупкой данной системы, то вопрос “где купить пластиковый воздуховод” отпадёт сам собой.

Хочется напоследок дать лишь несколько советов, которые будут не лишними при монтаже:

  • при установке обработать короба, вспомогательные элементы, крепления, специальным веществом – антистатиком;
  • во время подсчёта общей сметы рекомендуется приобретать крепёжных и других материалов на 5-10 % больше;
  • гибкая гофра должна крепиться без запаса, иначе она может подвергнуться процессу растяжки, что в свою очередь снизит технические характеристики продукта.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

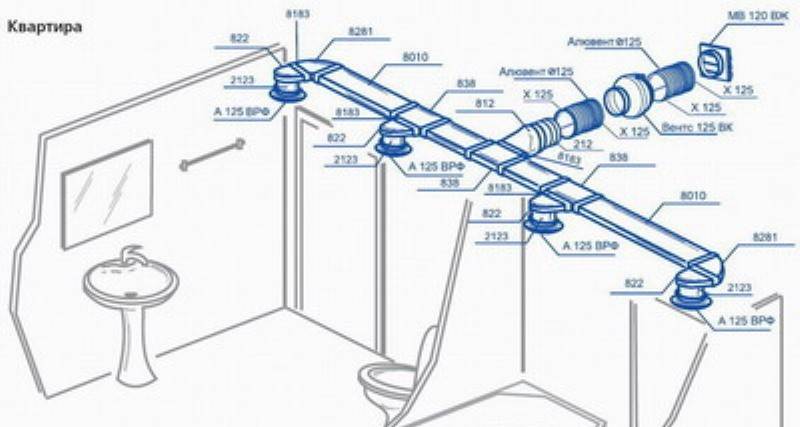

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

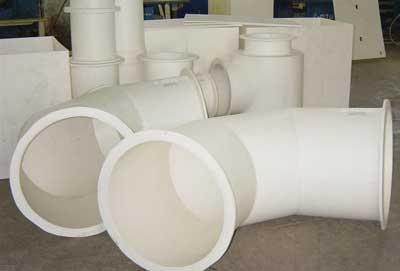

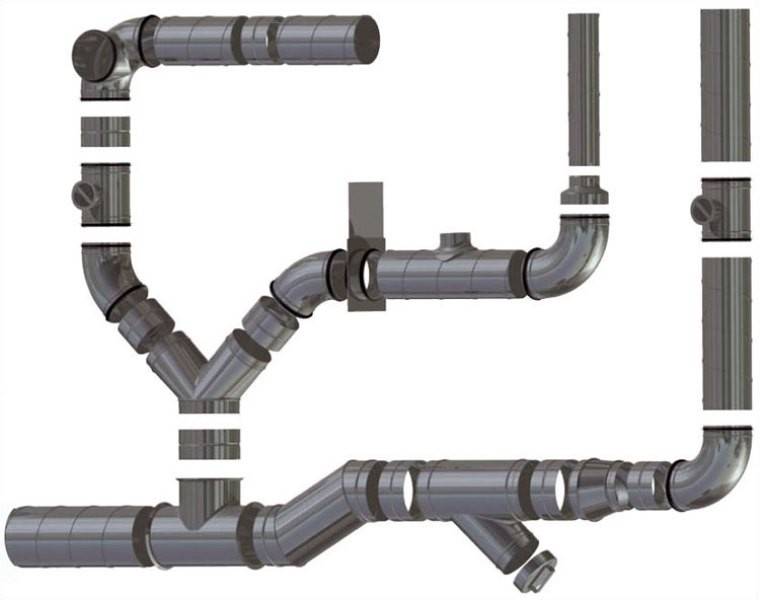

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

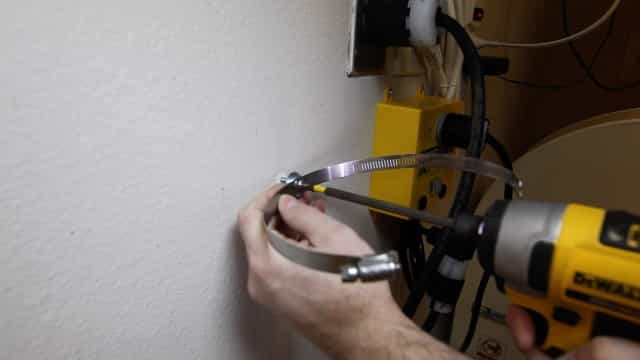

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Ограничения в использовании гибкого воздуховода

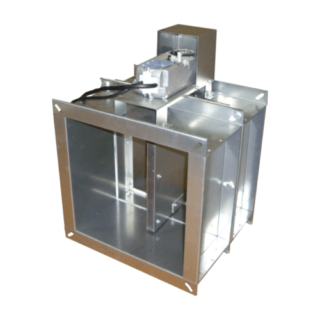

Противопожарный клапан нельзя устанавливать на гибкий воздуховод

Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:

  • вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей);
  • системы вентиляции с температурой входящих воздушных масс от +120 градусов;
  • системы и магистрали с избытком тепла на отдельных их участках;
  • линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения);
  • прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки;
  • прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа;
  • непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.

К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

  • разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
  • установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

  • измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
  • для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
  • для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
  • конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
  • далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
  • отдельный отвод делается для каждого предусмотренного проектом отверстия.

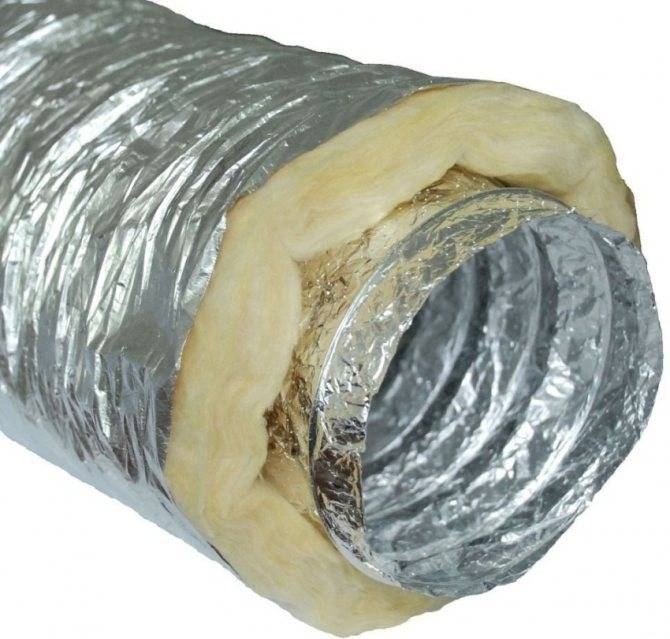

Монтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

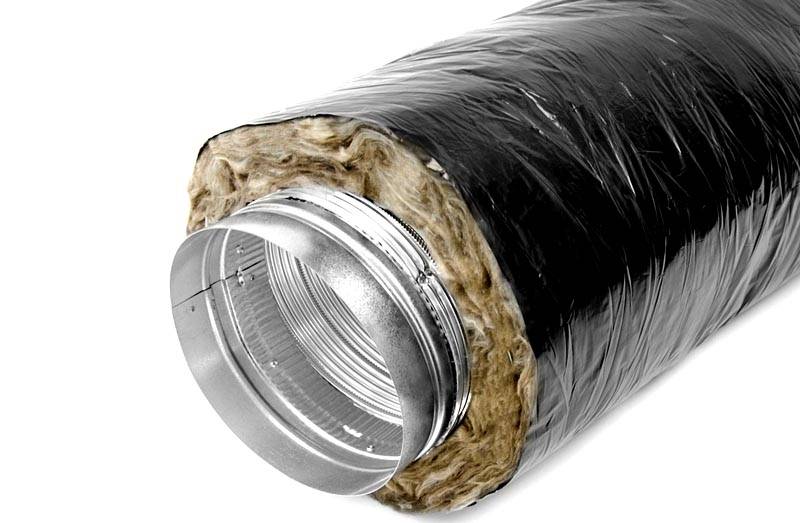

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров). Для герметизации применяют те же материалы

Для герметизации применяют те же материалы.

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима

И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков

Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

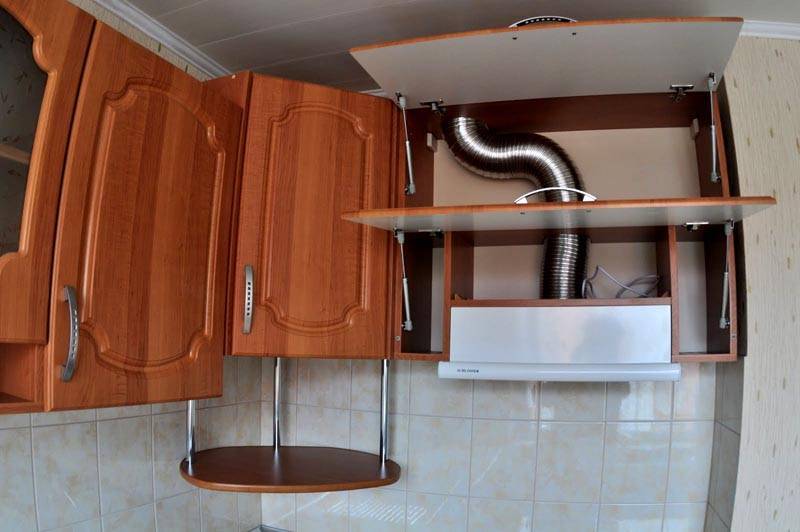

Гибкая алюминиевая гофра – тоже неплохой вариант

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Минеральная вата избавит от лишнего шума

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Иногда необходимо дополнительное отверстие под вентиляцию
Важно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации.

Статья по теме:

Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

  • отсутствие необходимости в добавочной теплоизоляции кровли;
  • доступность самостоятельной регулировки;
  • малая вероятность коррозии;
  • гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
  • уменьшенные потери шума и воздуха;
  • срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

  • Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
  • Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
  • 20 м составляет длина гибких воздуховодов.

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Форма внутреннего сечения канала воздуховода

По форме внутреннего сечения канала воздуховоды различаются на:

  • круглые;
  • плоскоовальные или овальные;
  • прямоугольные.

Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.

Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.

Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»

«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика

В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.

В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.

Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.

К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
