Как сделать котел пиролизного горения — видео уроки

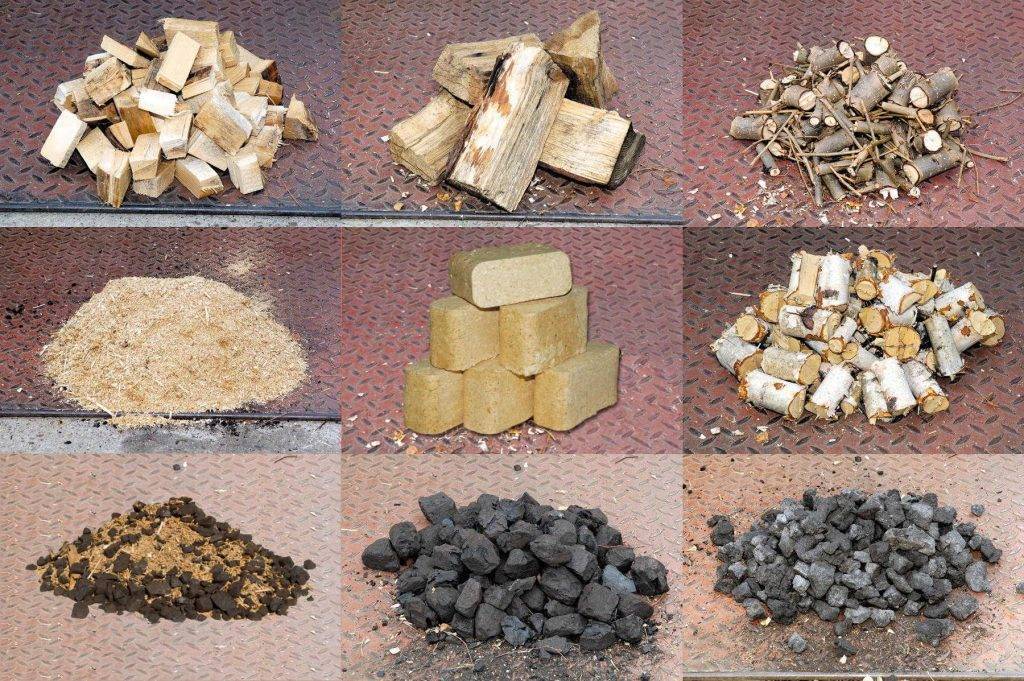

Топливо для пиролизного котла

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

Использование обычных дров.
Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.

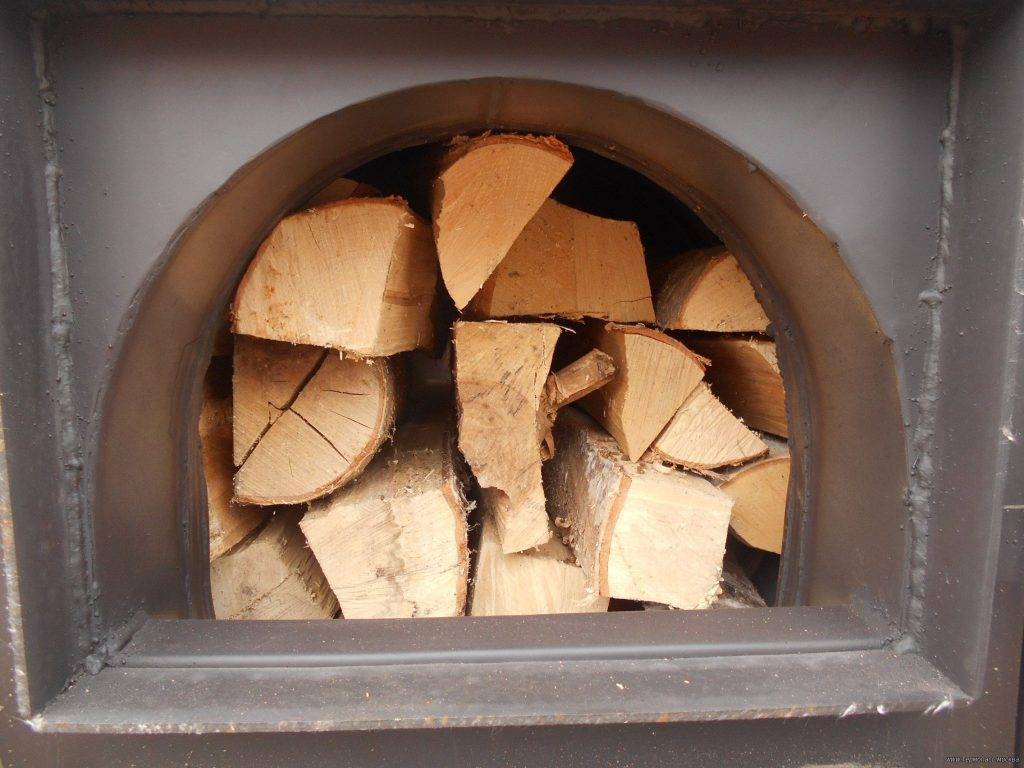

Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.
При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.
Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

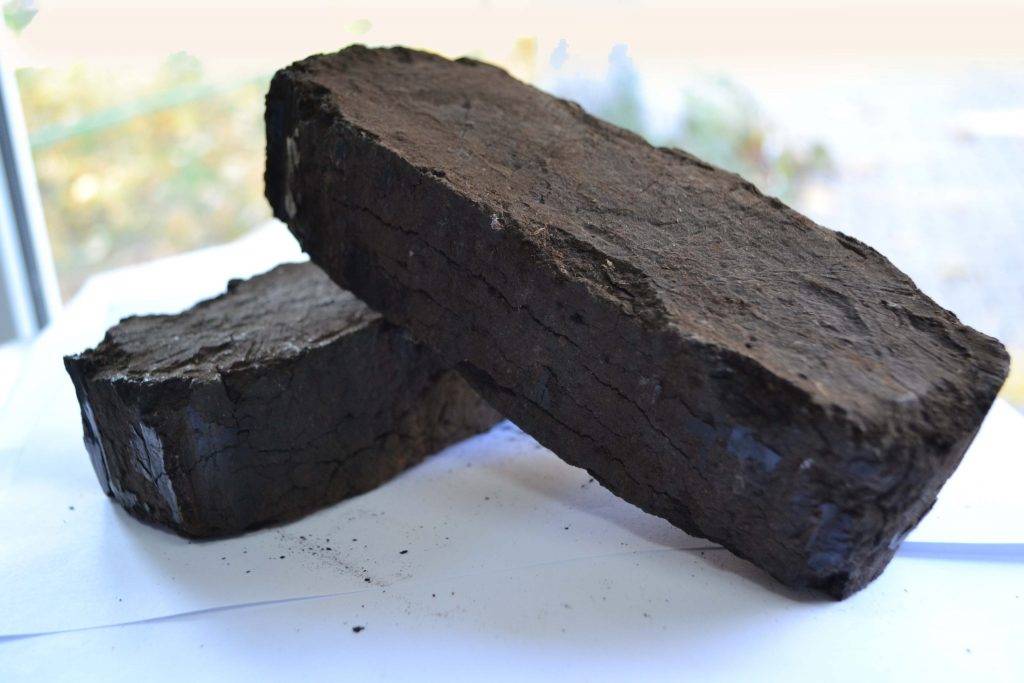

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

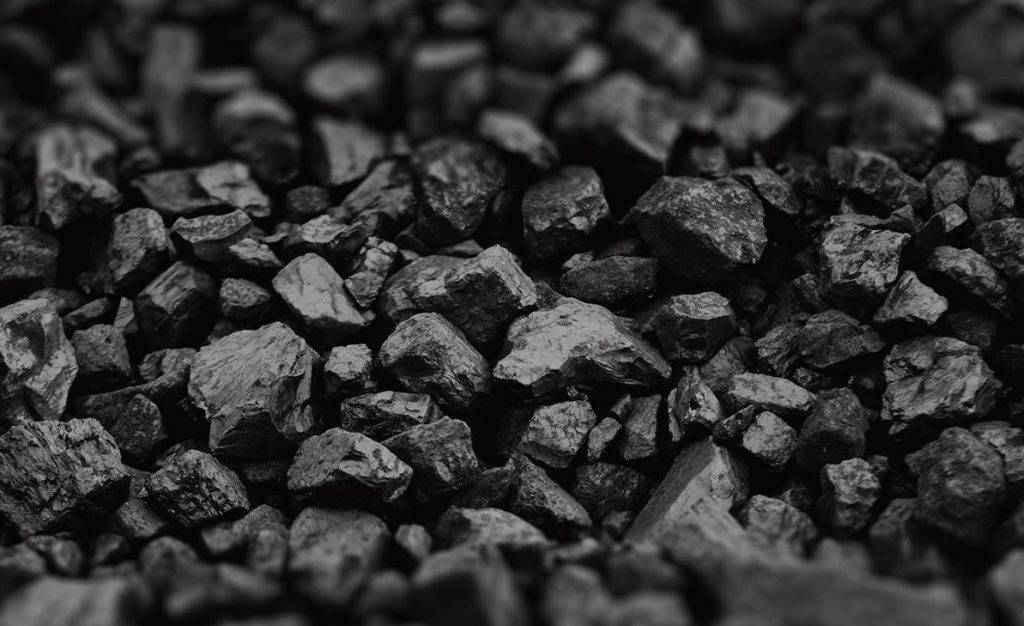

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

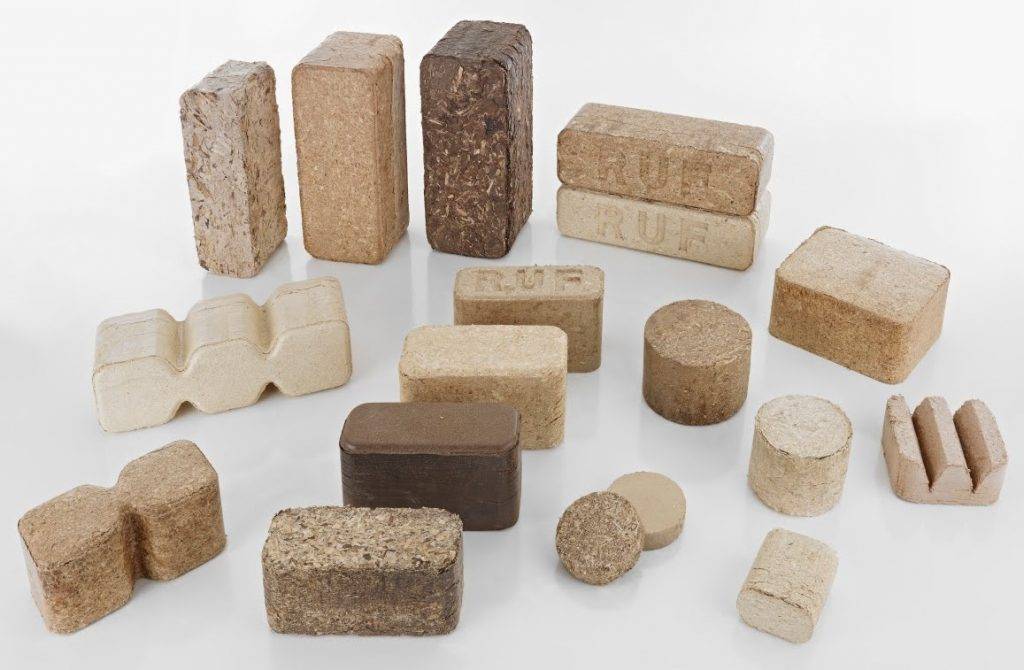

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20;
• уголки стальные 50 мм – 4 шт;
• труба d50;
• арматурные элементы;
• трубы для дымохода d120;
• кирпичи – 15 шт;

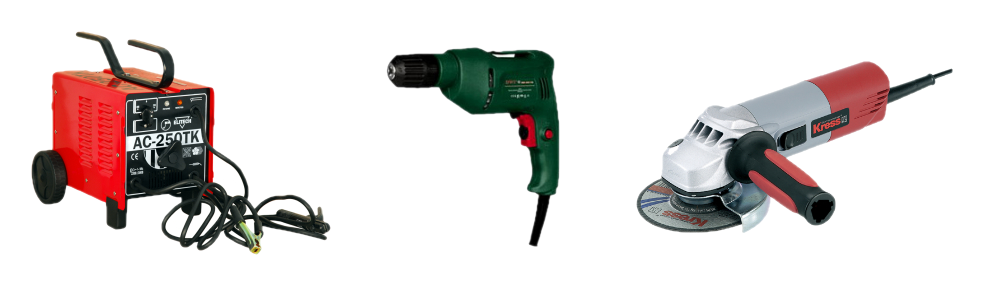

• электросварочный аппарат плюс электроды;
• электродрель, болгарка;
• молоток, строительный уровень, рулетка, маркер.

Для изготовления металлической установки пиролизного горения следует не забыть про болгарку При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов;
• габариты основания должны быть больше, чем параметры возводимой конструкции;
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см;
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Пример изготовления пиролизной печи своими руками Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

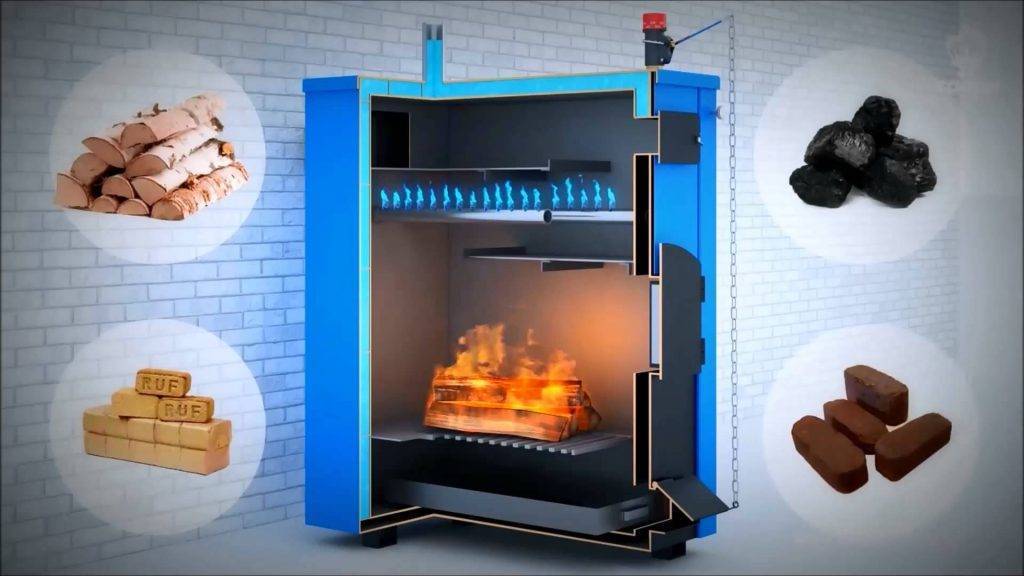

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Составление чертежа

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова с краю горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Технические характеристики установки

Промышленное пиролизное оборудование позволяет перерабатывать десятки тонн материала в сутки, но его минус — большие размеры.

Основные параметры агрегатов:

• производительность (кг/час или кубометры в день);
• масса установки (мобильные агрегаты весят 3-8 тонн, стационарные — больше 10 тонн);
• габаритные размеры;
• мощность;
• тип питания (требуемое топливо/параметры электросети);
• мобильность (требуется ли разборка для перевозки);
• этажность установки (количество уровней).

Иногда ]пиролизных установок указывает дополнительные параметры: окупаемость, объём реактора и т.д.

Подходящие отходы для переработки

Преимущество пиролизных установок в том, что они пригодны для безопасной утилизации широкого спектра материалов, включая трудноразлагаемые вещества.

• ТБО: бумага, пластмасса, стекло, кости и т.д;
• отходы деревообработки: щепки и опилки;
• пластик и полимерсодержащие отходы (бутылки, полиэтиленовые пакеты);
• иловые слои, образующиеся в коллекторах и канализациях;
• сланец и торф;
• автомобильные покрышки, резиновые отходы;
• отходы аграрно-промышленного комплекса;
• сельскохозяйственные отходы (шелуха зёрен, скорлупа орехов и т.п.);
• отходы медицинских учреждений
• нефтешламы;
• растительные отходы, включая водоросли.

Что нужно для изготовления устройства своими руками?

Для самостоятельного изготовления устройства необходимо выбрать подходящий под конкретные условия и принцип работы проект. Конечно, можно пойти и купить прибор в магазине, но сделать его самому своими руками дешевле и эффективнее.

Перед тем как приступить к изготовлению, необходимо оценить требуемую мощность. Для этого нужно учесть площадь помещения, которое предстоит отапливать.

Затем необходимо определить, будет ли установлена на котле дополнительная автоматика или нет.

Автоматический блок позволяет отслеживать температуру помещения и в зависимости от этого регулировать работу котла, а также отключать его функции в случае опасности. Но без него тоже можно обойтись.

Оценив необходимый эффект от котла и выбрав проект, приступают к изготовлению агрегата. Наиболее распространённым проектом для самостоятельной сборки считается схема Беляева.

Чтобы её реализовать, нужны соответствующие материалы и инструменты. Большое значение для материалов играет их устойчивость к высоким температурам. Чтобы не ошибиться в выборе, можно обратиться к консультанту на металлобазе или в магазине.

Необходимые инструменты

Обычно к необходимым для изготовления котла материалам относятся:

• металлическая и профильная труба разного диаметра;
• шамотный кирпич;
• листы из металла;
• насос для воздуха или вентилятор;
• датчик температуры;
• жаростойкая фурнитура.

В список инструментов, необходимых для работы над агрегатом, входят:

• инвертор и электроды;

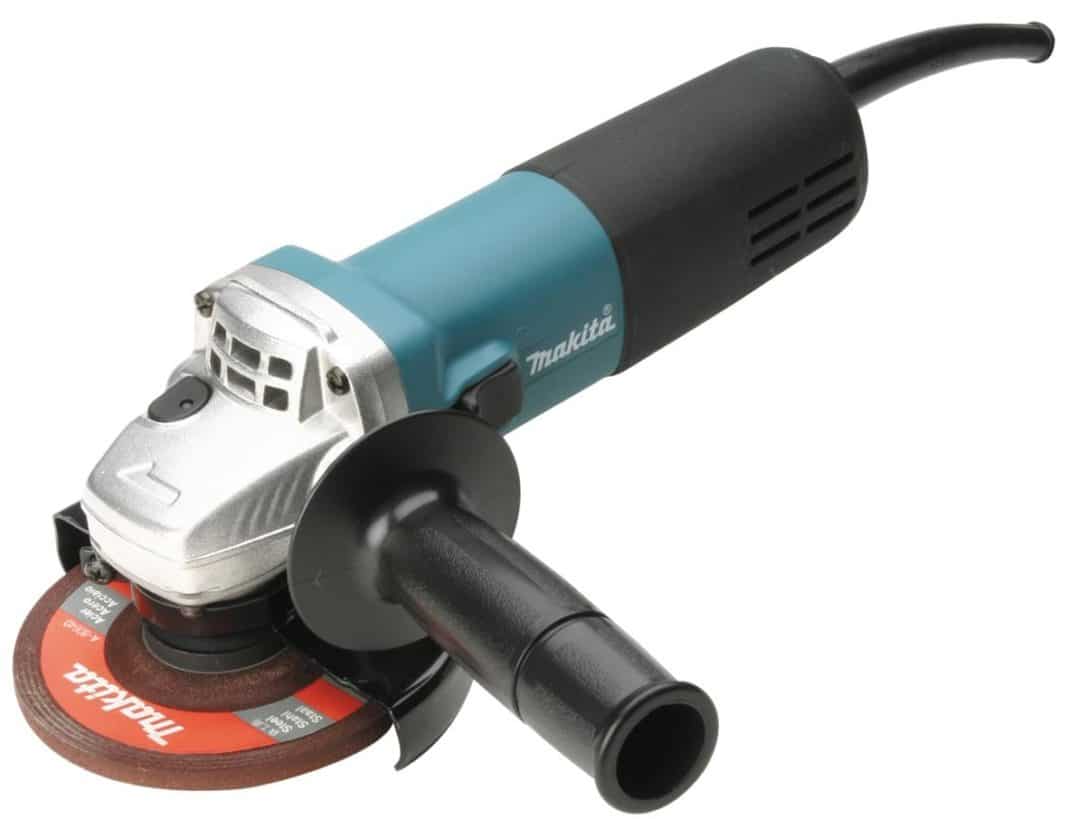

• болгарка с кругами;
• дрель и свёрла по металлу;
• электролобзик.

К этим инструментам в процессе сборки могут добавиться и другие. Главное, чтобы они позволили резать и соединять детали котла, добиться его прочности и герметичности, а также смонтировать на корпусе требуемые элементы.

Этапы постройки пиролизного котла длительного горения

После того, как выбран подходящий чертёж, на его основе выполняется рабочий вариант.

Размеры отсеков, топочных камер и других элементов агрегата устанавливаются в соответствии с проведёнными расчётами.

Например, объем загрузочной камеры вычисляется по принципу 2 литра на один килограмм топлива, которое планируется использовать, плюс 30%.

Это связано с тем, что дрова могут иметь неровные края и не укладываются впритык друг к другу, увеличивая занимаемую площадь.

Габариты также стоит прикидывать в расчёте на мощность 20–25 кВт. На неё ещё можно найти материалы при ручной сборке. При большей мощности нужна более толстая сталь, сварку которой проводить дома крайне затруднительно по причине необходимости мощного оборудования.

В список действий для изготовления пиролизного котла, входят:

• Резка труб и листов болгаркой.
• Сверление отверстий.
• Сварка топочной камеры.
• Установка перегородки для дымооборота.
• Установка колосника между топочной камерой и секцией дожига.
• Присоединение трубы с заслонкой вверху.
• Выполнение отверстий из остатков металла для топочной и зольной камер.
• Установка вертикальных стальных перемычек между внутренней и внешней сторонами теплообменника.
• Монтаж соединений для подачи воды.
• Монтаж дверей агрегата с асбестовой прослойкой для теплоизоляции.
• Укладка шамотного кирпича в зоне дожига.
• Монтаж регулируемых ножек для балансировки котла.
• Шлифовка поверхности агрегата.
• Покрытие жаропрочной краской.
• Установка дымососа или насоса для воздуха.
• Монтаж температурного датчика или автоматики.

Количество операций может уменьшаться или увеличиваться в зависимости от предъявляемых требований.

Подключение к системе отопления

Пиролизный котёл длительного горения может подсоединяться к естественной и принудительной системам отопления. В первом случае требуется тщательно выверять наклон труб. Во втором — определить мощность насоса для нагнетания водяного потока.

Важно! Наладьте подмес горячей воды с выхода на вход, так, чтобы при поступлении в теплообменник температура жидкости не опускалась ниже 60 °C. В противном случае возникает риск коррозии устройства. Порядок подсоединения котла к системе отопления включает:

Порядок подсоединения котла к системе отопления включает:

1. Заполнение системы теплоносителем.
2. Подключение к сети насоса для воздуха.
3. Загрузку топлива в камеру и розжиг.
4. Регулирование подачи воздуха в секцию дожига.

В зависимости от объёма подаваемого воздуха меняется интенсивность сгорания газов и температура нагрева теплоносителя.

Поэтому необходимо отрегулировать работу котла так, чтобы топливо сгорало полностью.

Продукты, получаемые на выходе

После термической обработки полимерных материалов остаются зола полукокса, пиролизная жидкость и газ.

Часть газов конденсируется и переходит в жидкое состояние. Жидкость очищают, чтобы превратить её в синтетическую нефть. Она используется как замена природному топливу.

Сухой метод пиролиза

Газ, не прошедший конденсацию, отправляют на дожиг или продают сторонним потребителям. Его можно применять в качестве топлива при выработке электроэнергии на ТЭС.

После переработки покрышек остаётся несгораемый металлокорд, его отправляют на склад для дальнейшей переработки в металлические изделия. Обуглероженный (превратившийся в кокс) остаток используется в промышленности:

• в производстве новых шин и резиновых изделий;
• в качестве красителя при изготовлении лакокрасочных покрытий;
• применяется в качестве сорбента вместо активированного угля;
• служит компонентом жидкого топлива или сам используётся как твёрдое горючее.

Требования безопасности и правила эксплуатации

Несоблюдение правил пожарной безопасности при установке котла может привести к пожару, к тому же это ставит под угрозу здоровье и жизнь вашей семьи.

Основные правила которые требуется учесть:

1. Устанавливаться котел, должен в специально отведенном для этого месте (котельная);
2. Под основанием котла должна быть вымощена площадка из кирпича либо залита бетоном;
3. Расстояние между котлом и стенами не должно быть меньше 30 см. Окружающие котел стены должны быть обшиты листами металла;
4. Обязательное наличие вентиляционного отверстия в котельной, для постоянного притока свежего воздуха.

Важно! Утепленный дымоход предотвратит образование на его стенках конденсата, что увеличит эксплуатационный срок службы трубы. Настройка правильного функционирования котла после установки также имеет свои особенности

В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия

Настройка правильного функционирования котла после установки также имеет свои особенности. В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия.

Последовательность включения котла:

1. Вентилятор подключается к электросети и проверяется на работоспособность. Воздушные заслонки должны быть на среднем положении.
2. В загрузочный бункер необходимо положить небольшое количество бумаги и щепок. Дверцы камеры потребуется закрыть.
3. Открывается дроссельная заслонка дымохода, включается вентилятор и поджигается бумага.
4. После разгорания дров форсунка перекрывается.
5. Через нижний отсек сжигания выполняется контроль горения.
6. После закипания жидкости потребуется отключить вентилятор. Пламя погаснет, а вода начнет остывать.

Топить дровами не слишком удобно, поскольку в обычных условиях древесина сгорает очень быстро, а значительная часть тепла при этом не используется. Приходится постоянно загружать топливо в котел или печь. Пиролиз предполагает создать такие условия, при которых топливо сгорает значительно медленнее, отдавая при этом заметно большее количество тепла.

Перед началом работ рекомендуется внимательно изучить схему устройства пиролизного котла, чтобы понять принципы его функционирования и избежать ошибок

На ней отражено положение таких необходимых элементов, как:

• отверстие для воздуха;
• камера сгорания;
• дымовые каналы;
• трубы для подачи и отвода воды;
• регуляторы;
• место установки вентилятора и т. п.

На этом чертеже подробно представлена конструкция пиролизного котла, который можно сделать своими руками. Рекомендуется точно соблюдать все указанные разработчиком размеры

Чтобы сделать своими руками пиролизный котел подходящей мощности, нужно изготовить элементы соответствующего размера. Правильное соотношение размеров гарантирует успешный результат

Котел мощностью 25-30 кВт может стать оптимальным выбором для небольшого дома. Изготовление небольшого агрегата позволит сэкономить и время, и средства.

Что собой представляет пиролизный котёл

Как работает

Со схем и чертежей пиролизной отопительной системы можно понять основные принципы её работы. Но чтобы создать это устройство своими руками, в нём необходимо разобраться более подробно.

Процесс, который происходит внутри пиролизного котла, сделанного своими руками по чертежам и схемам, представленным в статье, функционирует благодаря сухой перегонке. Когда температура достигает 500-600 градусов по Цельсию — начинается процесс разложения. Его результатом являются два вещества — газ и природный кокс.

Созданный внутри конструкции газ смешивается с атомами кислорода. Благодаря этому начинается горение. Конечно же, чтобы всё прошло по схеме — внутри камеры, сделанной своими руками по чертежам и схемам, должна быть соответствующая температура.

Пиролизный газ, создаваемый в котле, сделанном своими руками, вступает во взаимодействие с углеродом. Это, в свою очередь, запускает реакцию. Но чтобы это стало возможным устройство должно быть сделано чётко по чертежам и схемам.

Результатом пиролизного процесса, который происходит в котле длительного горения, сделанном своими руками по популярным чертежам и схемам, образуется дым, но он не содержит каких-либо вредных соединений. Поэтом вред, наносимый, окружающей среде минимален.

Важным достоинством пиролизного котла, сделанного своими руками по чертежам и схемам, является то, что он практически не вырабатывает отходов. При этом выделяется немалое количество тепловой энергии, благодаря которой можно отопить немалую площадь.

Пиролизный процесс относится к классу экзотермических. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто. Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива.

Преимущества и недостатки

Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция.

К плюсам пиролизных котлов, сделанных своими руками, можно причислить:

• Поддержание заданной температуры теплоносителя на протяжении длительного периода.
• Большой объём загрузочной камеры.
• Высокий КПД.
• Возможность утилизации отходов деревообрабатывающей промышленности в пиролизном котле, сделанном по чертежам.

Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов.

Любая конструкция имеет свои недостатки, в данном случае к ним можно причислить:

• большие габариты,
• зависимость от наличия сети,
• требовательность к топливу.

Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки. Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам.

В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит. Даже при малом проценте резко падает КПД. Это происходит потому, что тепловая энергия превращается в пар.

Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Видео по устройству котла

https://youtube.com/watch?v=MfagkW6oZvc

Строить с самого нуля подобную конструкцию очень трудно, вот почему за основу можно взять котел Беляева. Вносить в него изменения или нет – все зависит от инженерных навыков и желаний экспериментировать. Однако менять объем внутреннего пространства точно не рекомендуют.

Вместо жидкого теплоносителя котлы пиролизные могут использовать для обогрева помещений циркулирующий по трубам горячий воздух. Данный вариант не перемерзнет. Он получил широкое распространение в отопительных системах загородного дома, так как не доставляется лишних хлопот в зимнюю пору.

Пиролизный котел своими руками

Высокая стоимость на энергоносители, а так же на сам котел (самая простая модель от отечественного производителя не менее 1000$), не мешает ему набирать все большую и большую популярность у населения. В интернете полно чертежей по которым не сложно изготовить данную конструкцию самостоятельно.

Итак, что нужно для того чтобы изготовить пиролизный котел своими руками?

Перед тем, как приступить к работам важно правильно все рассчитать, от толщины стенок котла до вида колосниковых решеток. Собрать всю необходимую информацию о чертежах, важных узлах конструкции, приобрести хотя бы минимальный опыт в сварке металлических изделий

Необходимый инструмент

• Сварочный аппарат, предпочтительно с постоянным током.
• Электрическая дрель;
• Болгарка с насадками для резки и шлифовки металла.

Необходимые материалы

• Для внутренних стенок котла листы металла толщиной 5 мм., для корпуса 3 мм.  Общая площадь листов 8 м².;
• Труба Ø 57 мм., толщина 3 мм. длина 5-7 м.;
• Труба Ø 159 мм., толщина 4,5 мм., длина 50 см.;
• Шамотный кирпич, 10-12 шт. Труба Ø 32 мм., толщина 3 мм., длина 1 м.;
• Профильная труба 60х80 толщина 2 мм., длина 2 м.;
• Стольные полосы, ширина 20 мм., толщина  6 мм., длина 7 м.;
• Вентилятор для создания тяги;
• Датчик измерения температуры

Чертежи пиролизного котла

При желании конструкцию предложенных чертеже можно незначительно изменить, но делать это можно при наличии необходимых инженерных навыков.

После того, как вы закончили сбор пиролизный котла по схеме, предстоит его установить и приступить к испытанию. Если все сделано верно, температура должна быстро выходить на заданный режим.
