Поверх фундамента обязательно устраивается кирпичная кладка
- После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
- Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.
Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.
От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.
Полезные рекомендации
Если вы начинаете топить печь в бане, а она дымит, возможной причиной этого является плохая тяга. Чтобы проверить ее, возьмите листок бумаги, подожгите его и поднесите к топке. Если пламя не потянется к печи, готовьтесь к ремонту. Прочистить дымоход несложно – разберите его и при помощи металлического ершика, совка и веника очистите от мусора и сажи. Желательно чистить дымоход каждый год в летнее время года, чтобы неприятная неполадка не застала вас в самый неожиданный момент – в 30-градусный мороз или когда придут друзья попариться. Если же труба дымохода прогорела или проржавела, следует заменить этот участок, пришедший в негодность.
Ещё одной причиной плохой работы печи и дымохода (если она дымит), может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр трубы – как минимум 110 мм, а высота дымохода – три метра.
Железная печь в бане будет служить дольше без капитального ремонта, если за ней регулярно следить: чистить от сажи, периодически покрывать термостойкой эмалью.
Легкого вам пара!
О том, как сделать печь для бани из металла своими руками, смотрите в следующем видео.
Виды топки
Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.
По-черному
Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.
Конструкция относится к ряду с повышенной пожарной опасностью.
Большинство печников отказалось от этого способа кладки топки.
По-серому
В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.
По-белому
Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.
В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.
Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).
Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.
Рекомендуем ознакомиться:
- Как почистить дымоход
- Как установить печь в бане
Какой кирпич лучше использовать
Мастера рекомендуют делать основную часть печи из простого полнотелого красного кирпича (сорт 1).
При формировании топливника, его футеровки лучше брать тугоплавкий, шамотный (огнеупорный) кирпич. Тугоплавкого хватит для печей на древесном топливе. Для топки каменным углем, газом кладка должна быть из шамота.
Допускается применение в строительных работах б/у кирпичей. Их нужно очистить от кладочного раствора, старой сажи. Укладывать элементы нужно грязной стороной внутрь, иначе сажа и ржавчины начнут проступать даже через большой слой штукатурки.
Кирпичи рекомендуется заранее опустить в воду на несколько минут. Если этого не сделать, то материал начинает вытягивать влагу из раствора, снижая его вязкость. Это приведет к образованию трещин.
Тематический материал: «Кирпич для печи – какой лучше выбрать?»
Примерная схема обкладки металлической каменки кирпичом
- Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
- Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.
Укладка камней
Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.
Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться на 80 — 100 кг.
Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.
Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.
Виды кирпичных каменок
По частоте использования делятся на два типа.
Постоянного действия
Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.
Основные виды топлива – электричество, газ.
В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.
Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.
Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.
Топят печь до момента достаточного нагрева камней и образования пара.
На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.
Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.
Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг
Для получения сухого пара в саунах камней нужно минимально
Для получения сухого пара в саунах камней нужно минимально.
Периодического действия
Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.
Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.
Для твердого топлива
В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.
Компактная (малогабаритная)
Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.
Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.
Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.
Со встроенным баком для воды
Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.
Он располагается сверху или снизу конструкции.
Сверху
Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.
Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.
Снизу
В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.
Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.
Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.
Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.
Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.
Подготовка к сооружению портала
До начала строительства этого элемента печи в бане следует тщательно продумать проект, так как впоследствии конструкцию нельзя будет переделать, только сломать и построить заново. Вначале просчитаем размеры будущего обрамления, которые зависят от габаритов отопительного прибора.
При расчетах складываются следующие параметры.
- Высота и ширина и самой печи, учитывая высоту ножек.
- Ширина зазора при расширении стенок печи во время эксплуатации.
- Кладка из кирпича вокруг печи. Ее ширина и высота должна быть не менее 25 см.
- Ширина пространства между кладкой и деревянной стеной бани.
Чтобы определить количество кирпичей для портала, следует разделить площадь кладки на площадь одной стороны кирпича (для этого ширину строительного элемента умножают на его длину). К полученному значению прибавляют еще 10 % от всего количества кирпичей. Эта мера необходима на случай их повреждения.
Расчеты размера портала
Портал можно построить из различных материалов. Выбор зависит от интерьера помещения. Иногда для создания общего дизайна бани может потребоваться сочетание разных видов материалов. Естественно, необходимо учитывать, что те элементы, которые контактируют с печью, должны быть огнеупорными.
Обрамление портала для банной печи выполняется из:
Ни один из перечисленных материалов нельзя назвать идеальным. У каждого есть свои достоинства и недостатки. Поэтому специалисты рекомендуют использовать те материалы, которые будут соответствовать всем требованиям.

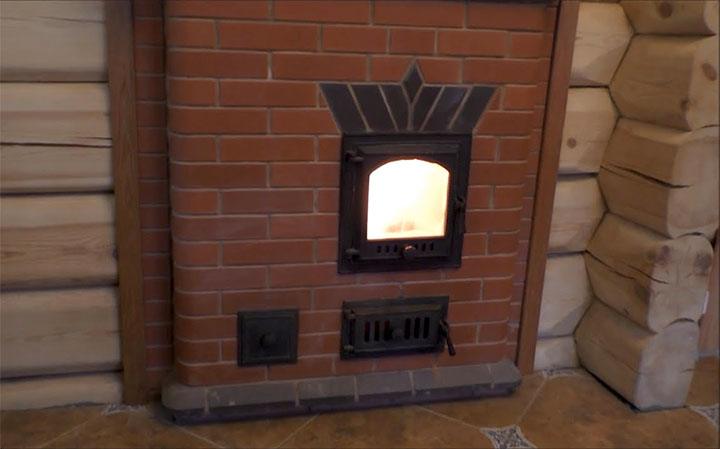

Портал из кирпича и камня
Он смотрится и красиво, поэтому впишется в любой интерьер бани. Для любителей классики портал из кирпича для банной печи будет отличным вариантом. Обычно для сооружения П-образной конструкции используют красный кирпич. Он более теплоустойчивый и хорошо переносит влагу. Клинкерный материал также подходит для кладки.
Силикатный кирпич использовать не рекомендуется.
Камень тоже хорошо переносит высокие температуры и эффективно отдает приятное и благотворное тепло. При этом не имеет значения: натуральный он или искусственный. Некоторые виды камней (ракушечник, мрамор, песчаник, травертин) не стоит укладывать около топочной дверцы: копоть будет въедаться в их пористую структуру, и от сажи не избавиться. Украсит интерьер бани обыкновенная галька, которую можно выложить в виде рамки вокруг портала, присоединив специальным клеем. Необходимо помнить о большом весе камня и кирпичей. Поэтому нужно позаботиться об усилении фундамента.
Портал из древесины
Дерево является легковоспламеняющимся материалом, к тому же быстро рассыхается и деформируется под воздействием высоких температур. В основном древесина подходит в качестве декоративной отделки портала. Ее обязательно следует защитить специальными пропитками от огня, которые будут препятствовать возгоранию.
Деревянный портал для печи необходимо изолировать светоотражающим экраном, который состоит из теплоизоляционного и облицовочного негорючего материалов. Например, из термостойкого утеплителя и листа из нержавейки или стали. Зеркальная металлическая поверхность будет отражать тепловые лучи от деревянных стен бани, тем самым защищая ее от возгорания.
Портал из гипсокартона и применение металла
В качестве декоративной отделки печного входа нередко используют этот легкий и недорогой материал. Единственный его недостаток: требует дополнительной отделки. Для бани лучше всего применять термостойкий гипсокартон. Он пожаробезопасен, так как благодаря особой технологии не имеет в своей структуре воздуха. Известно, что огонь подпитывается кислородом, а при его недостатке пламя тухнет. Отсутствие воздуха обеспечивает максимальное сжатие всех компонентов в гипсокартоне. К тому же такое изделие обрабатывают специальными составами для повышения стойкости к огню. Но несмотря все на тонкости производства жаростойкого гипсокартона, он не выдерживает открытый контакт с огнем более чем 25–30 минут.
Нюансы выкладки банных печей
К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом
Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань. Так, пожарные требуют безусловного соблюдения следующих правил:
Так, пожарные требуют безусловного соблюдения следующих правил:
- Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
- Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
- Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
- На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.
Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.
И еще много-много нюансов для тех, кто выбирает особо тщательно
- Количество камней. Камней должно быть много. Ведь именно за счет них можно добиться особого пара, который придает телу бодрость. Ориентировочно вы должны брать по 2.5 – 6 кг камней на 1 кубометр банного помещения.
- Количество поверхностей нагрева камней. Камни должны быть опасно-горячими, а из этого следует, что чем с большего количество сторон к ним будет поступать тепло, чем лучше.
- Габариты топливника. Чем больше топка, тем выше производительность печки. А вот длина топливника – это уже исключительно дело вашего вкуса. Тем не менее, если вы решили построить печь с глубокой топкой, у вас никогда не будет проблем с тратой времени и сил на мелкую распилку дров. Обратите внимания на модели с топками, поперечное сечение который несколько сужено книзу. Это удачное инженерное решение, так как догорающее топливо будет само по себе проваливаться на колосниковую решетку.
- Материал колосника. Если выбирать между чугунным и стальным колосником, лучше отдать предпочтение первому варианту.
- Мобильность зольника. Чтобы печь было проще чистить от золы, лучше выбирать модель с выдвижным зольником. В противном случае вам придется выгребать собравшуюся золу щеткой или кочергой, что невозможно сделать, не испачкавшись.
- Вид топлива. Будет ли ваша печь работать на твердом топливе (на дровах, брикете), на газу или на электричестве – решать вам. Электричество – самый дорогой вид топлива. Газ – разумное решение, если ваш район газифицирован. Однако только дрова позволяют создать в парной особую атмосферу с характерным ароматом.
- Месторасположение топки. Эта характеристика относится скорее не к самим печам, а к тому, как вы хотите расположить ее относительно пространства бани. Оба варианта имеют свои особенности. Однако в последнее время все больше банщиков склоняются к тому, что топка из предбанника – более разумное решение. Это позволяет содержать парную в чистоте и организовать удобное хранение топлива прямо в бане.
- Бак для воды. Банная печь может быть со встроенным или выносным баком для воды, а также с баком на трубе. Встроенные экономичны и удобны, они закладываются сразу в процессе возведения печи. Нижняя часть находится в пределах топки. Такие баки быстро нагреваются и долго не остывают, легко монтируются и не занимают лишнего места. Однако они уменьшают теплоотдачу печи, так как энергия уходит в первую очередь на подогрев воды. Да и объем у таких емкостей небольшой, так как он ограничен размерами печной конструкции. Выносные модели не имеют ограничений по объему и устанавливаются в удобном месте в пределах парной. Однако вода в них быстро остывает. Бак на трубе объединяет в себе достоинства предыдущих двух разновидностей, но вместе с тем очень сложен для установки и приводит к повышенному отложению сажи на стенках дымохода.
Для тех, кто хочет получить еще более развернутый ответ на вопрос, какая печь лучше подойдет для бани, рекомендуем посмотреть видеоматериалы.
Кладка печи
Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.
Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.
После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.
Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.
Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.
На этом фото справа, судя по всему «подстраховались», сделав в два кирпича.
Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.
Кладка стен
Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.
Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу
Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…
Установка поддувала и печных дверок
Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.
В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.
Установка колосников
Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.
Дымоход
Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.
Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.
Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.
Анекдот в тему: Объявление об услугах: Кладу печи, камины, печи на камины, камины на камины, просто кладу на камины или в камины…
Удачи в печных делах! До встречи!
Цитата мудрости: Если ты хочешь возвыситься, помоги возвыситься кому-нибудь другому (Букер Вашингтон – не президент).
Печь вместе с топкой полностью расположена в парной
В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.
Один из вариантов обкладки железной банной печи кирпичом
Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:
Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм. Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.
Способы повышения КПД печи
Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.
Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.
Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.
В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.
К другим способам увеличения КПД стоит отнести:
- Увеличение объема камней.
- Увеличение площади нагреваемой поверхности.
- Уменьшение толщины стенок конструкции (материал – металл).
Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.
