Опрессовка системы отопления и водоснабжения

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

• насос с ручным приводом;
• электрический насос.

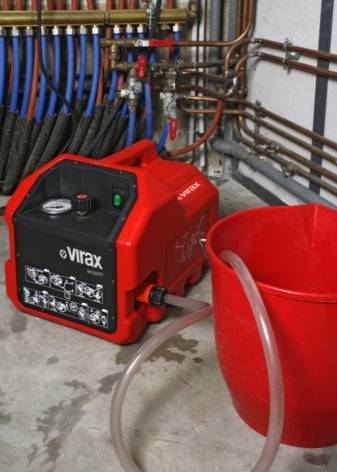

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

• низкая стоимость;
• простота в использовании;
• высокая мобильность;
• не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

• полная автоматизация;
• возможность использования на больших объектах;
• экономия времени и собственных сил;
• высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

• емкость отопительной системы, в которой будет использован насос;
• как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

• НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
• Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
• УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.

Видео компании “ПРОМСТРОЙ”

• Что такое тепловой пункт?

• Устранение течи

• УУТЭ с ВИС.Т

• ТО №1 теплового пункта

• ТО №2 теплового пункта

<
>

Опрессовка воздухом

Суть процесса сводится к анализу состояния системы отопления: ее герметичности и устойчивости к напору теплоносителя. Пневматическое тестирование осуществляется путем нагнетания воздуха. Этот метод применяется в малоэтажных строениях, частных домах при отсутствии технической возможности для проведения гидравлических испытаний.

Выберите калькулятор для расчета стоимости работ

• Расчет стоимости договора на гидравлические испытания
• Расчет стоимости химической промывки теплообменника
• Расчет стоимости обслуживания (ТО) ИТП и ЦТП
• Расчет стоимости установки УУТЭ
• Расчет стоимости проектирования теплового пункта
• Расчет стоимости эксплуатации инженерных систем
• Расчет стоимости химической промывки трубопроводов ЦО
• Расчет стоимости диагностики повреждений трубопроводов

Последовательность действий:

• Посредством запорной арматуры контур отсекается от магистрального трубопровода отопления, из него сливается теплоноситель (вода или антифриз).
• На входе (или выходе) контура устанавливается насосное оборудование. Его функции может выполнять насос механического действия или электрический компрессор, оборудованный манометром.
• В системе создается избыточное — по сравнению с рабочим — давление среды, не превышающее 1,5 атм.

Если количественная характеристика параметра выше, может произойти разгерметизация трубопровода. Это чревато не только его механическим повреждением, но и получением травм лицами, проводящими тестирование.

• По показаниям манометра судят о времени, когда давление среды стабилизировалось во всем контуре. С этого момента начинается наблюдение параметров среды в течение получаса.
• Если давление в трубопроводе не падает, делают вывод о его герметичности и готовности к эксплуатации в зимний период.
• Если по истечении 30 минут приборы зафиксировали снижение давления, процесс останавливается.

Затем производят визуальный осмотр трубопровода для выявления механических повреждений. После обнаружения поломки производится ремонт или замена элемента. Когда монтаж завершен, систему снова проверяют на герметичность.

Порядок действий по обжатию

Каким образом подготовить структуру? Главной задачей по промывке системы отопления считается ревизия отопительного профиля на  непроницаемость. Нагоняемое при апробации излишнее p побуждает поломку сломанных к последующему применению приборов, устройств, также помогает установить аварийные места.

На разрабатываемой стадии выключают всю конфигурацию отопления, сливают тепловой носитель (жидкость либо антифриз). Перед обжатием осматривают агрегаты, краны, иную запорную фурнитуру, отключают профиль отопления ограничителем от общей трассы. Если нужно обновляют изоляцию труб и заменяют сальники.

В каких случаях производится обжатие

Действия, которые связаны с опробованиями и обследованием конфигурации выполнятся тогда:

• При окончании сборки и сдаче в использование конфигурации;
• После ремонтных действий всякого устройства отопления;
• При смене участков трубопровода;
• Во время разработки к ОЗП;

По существу апробаций обжатие – является ревизией на непроницаемость. Что представляет собой?

• Поставку в конфигурацию под напором воды либо воздуха гидро- либо пневмонасосом;
• Обнаружение дезорганизаций непроницаемости структуры;
• Установление мест вторжения за пределы структуры жидкости либо воздуха;

С конфигурациями современного вида можно производить опробования без привлечения множества людей. Дезорганизация герметичности устанавливается спец. оборудованием. При формировании изнутри структуры излишнего p поврежденные устройства, узлы и аварийные места выйдут из строя. Дееспособность пригодных участков конфигурации от данной ревизии не пострадает.

Выберите калькулятор для расчета стоимости работ

• Расчет стоимости договора на гидравлические испытания
• Расчет стоимости химической промывки теплообменника
• Расчет стоимости обслуживания (ТО) ИТП и ЦТП
• Расчет стоимости установки УУТЭ
• Расчет стоимости проектирования теплового пункта
• Расчет стоимости эксплуатации инженерных систем
• Расчет стоимости химической промывки трубопроводов ЦО
• Расчет стоимости диагностики повреждений трубопроводов

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя. Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С

Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

Как выполнить опрессовку отопительной системы своими руками

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

https://youtube.com/watch?v=GXpChelUWMQ

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

Опрессовка труб

Как нетрудно догадаться по названию статьи, ее темой станет опрессовка труб — что такое опрессовка, зачем она выполняется и какие для нее нужны инструменты.

Опрессовка: понятие в широком смысле

Само понятие «опрессовки», применительно к металлопластиковым рукавам, следует рассматривать в широком смысле слова. К примеру, под опрессовкой часто понимают стандартные испытания, проводимые гидравлическим или пневматическим способом.

Но современная практика показывает, что термин «опрессовка» также вполне логично подходит и к процедуре соединения фитинга и металлопластиковой трубы. Этот вид соединения выполняется по технологии силового обжима с применением специального инструмента (пресс-клещей).

На фото показан момент опрессовки в процессе соединения металлопластиковых труб. В этом случае опрессовка – это механическое силовое действие, направленное на достижение герметичности надёжного соединения

Независимо от условий монтажа и применяемых технологий, устройство водопроводных или иных коммуникаций на основе металлопластиковых труб сопровождается испытаниями на герметичность и прочность.

Примерно так выглядит узел подключения насоса опрессовки к водопроводной системе на металлопластиковых трубах. На входе установлен один из двух контрольных манометров, по которому определяется герметичность схемы

Как правило, испытательный процесс осуществляется гидравлическим способом. Но не исключается возможность производства испытаний пневматическим методом.

Заключение

: Опрессовка теплотрассы — разбираем главное

Введение. наверх

Цель этой статьи — описать процедуры испытания давлением (опрессовки) смонтированных труб и соединений системы отопления и водоснабжения для проверки качества выполненных работ.

Описываются общие принципы гидростатического (опрессовка водой) и манометрического (опрессовка воздухом) метода.

Рассматриваются конкретные рекомендации ведущих производителей полимерных трубопроводов, которые часто используются при монтаже отопления и водоснабжения в частных домах: Uponor, Rehau, Herz, Kan. Изложены местные нормы и правила, касающиеся испытания давлением.

Что такое опрессовка трубопроводов и соединений. наверх

После монтажа трубопроводов и соединений элементов систем отопления и водоснабжения необходимо провести проверку качества монтажных работ и убедиться в отсутствии повреждений или некачественно смонтированных элементов.

Обязательно такие испытания проводятся до и непосредственно во время замоноличивания элементов инженерных систем в строительные конструкции здания (заливка стяжек пола, заштукатуривание штроб, зашивка ниш и т.п.).

Эта процедура позволяет своевременно заметить и устранить случайные повреждения, снизить вероятность проявления т.н. «человеческого фактора».

Случайно вкрученный в проложенную в стене трубу саморез или острый гвоздь на обуви при заливке труб теплого пола, поврежденная при транспортировке или монтаже труба — могут остаться (и часто остаются) незамеченными, если опрессовка не проводилась. При вводе в эксплуатацию эти повреждения все же дают о себе знать и требуют дорогостоящего ремонта в т.ч.

и по восстановлению чистовой отделки помещений (замена плитки, штукатурка, шпаклевка, окраска, поклейка обоев и т.п.).

Опрессовка труб может осуществляться как водой (рабочей средой — что является предпочтительным), так и в некоторых случаях воздухом. Проверка трубопроводов при помощи воздуха проводится чаще всего тогда, когда температура окружающего воздуха опускается ниже +5°С и есть риск замерзания труб с водой.

Методики проведения испытаний систем отопления и водоснабжения водой (гидростатические испытания) и воздухом (манометрические испытания) несколько отличаются (см. дальше).

Величина испытательного давления должно выбираться исходя из испытательной среды (вода или воздух), значения рабочего давления системы трубопроводов, рекомендаций производителей труб и местных норм и правил.

Заключение

Думается, мы полностью ответили на вопрос о том, что такое опрессовка труб и зачем она нужна. Выбор конкретного инструмента остается за вами. Удачи!

Способы опрессовки системы отопления

Существует несколько различных способов опрессовки системы отопления, каждый из которых имеет свои особенности.

Опрессовка водой. Данный способ заключается в подсоединении шланга от водопровода к крану, который размещен на коллекторе или котле. После того, как система заполняется водой, уровень давления должен дойти до 1,5 Атм.

Опрессовка посредством воздуха. Такой метод основан на подключении опрессовщика — специального компрессора, выполняющего функцию нагнетания воздушных масс. Давление у места, которое проверяется должно превысить показатели рабочего (1,5 -2 Атм.). В такой ситуации на участок, где монтируется кран Маевского, помещается переходник, который применяется для присоединения компрессора.

Для того, чтобы сэкономить на покупке дорогостоящего опрессовщика, выполняя проведение опрессовки отопительной системы своими руками, вы можете использовать автомобильный насос с манометром.

Опрессовка воздухом выполняется в той ситуации, когда отсутствует способ подключения к водопроводу, а еще и зимой, когда есть высокая вероятность того, что вода может остаться в трубах и замерзнуть. В процессе проверки воздухом целостность системы определяется исходя из показателей на манометре. Если нагнетенное давление остается на том же уровне и скачки отсутствуют, то утечек нет. Для того, чтобы увидеть свищи, предполагаемый участок нужно покрыть мыльным раствором.

https://youtube.com/watch?v=ndTXWnR-_-o

Рассчитать стоимость опрессовки отопления в МКД за Вас

Порядок производства таких действий, как прочистка отопления в МКД поэтапно смотрится так

• На трассе возвратного подвода перегораживается затвор;
• Вслед него в конфигурации установлена замерная заслонка, к ней подсоединяется помпа;
• Отворяется слив на “обратке”;
• Повышается p в специальном резервуаре присоединенного нагнетателя до 6 атм. далее отворяется кран;

Руководство деятельности МКД предполагает чередование блокировки группы опор, подбираемых так, чтобы одновременно отворялись не больше 10 из них. При данном подходе очищение бывает наиболее результативным и радикальным.

Регулярность опрессовки можно существенно снизить при ситуации разрешения систематически появляющейся миссии, когда хватает прочистить не всю структуру, а лишь 1 обогреваемый аппарат (радиатор).

Для предусмотренного процесса можно купить специализированный прочищающий вентиль. Но лучше применять здесь самостоятельно исполненное устройство, которое состоит из шарового затвора и радиаторной затычки.

Компоновать в инфраструктуру его нужно при опорожненном из стояка носителя энергии.После, когда структура отопления начнет работать, предписанным средством можно удачно воспользоваться для устранения разнообразных засоряющих предметов (шламы, заиленность и пр.) со всех имеющихся обогреваемых участков.

Примерно таким манером совершается описанная выше работа.

Когда необходима опрессовка?

Опрессовку выполняют в таких случаях:

1. Перед первым пуском системы в эксплуатацию.
2. После ремонта трубопровода либо замены какой-либо из его составляющих.
3. После длительного простоя (типичный пример – опрессовка отопления после летнего сезона).
4. Если предусмотрена плановая проверка состояния системы. Так, например, периодической опрессовке подвергают канализацию из полимерных трубопроводов с целью проверки их целостности.
5. Также опрессовку следует проводить после промывки трубопровода, особенно если для этого использовались агрессивные химические реагенты, способные ослабить стенки труб и арматуры. То же относится к прочистке канализации, так как в ходе этой операции могут повреждаться места соединений трубопроводов.

Существует особая разновидность опрессовки, которой подвергают скважины на воду. Такая проверка позволяет определить, не попадает ли верховодка в ствол скважины, откуда осуществляется водозабор.
