Оголовок для винтовых свай – виды, разновидности

Обзорная характеристика изделий

Винтовые сваи представлены металлической трубой, рабочий наконечник которой имеет лопасти. Такие изделия применяются для создания опорных конструкций для ограждений или небольших легковесных строений. Наиболее актуальные типы почв – пучинистые и со сложным рельефом. Со стороны грунта во время сезонного движения на фундамент может оказываться нагрузка в пределах 0,2 МПа, сваи обладают прочностью на растяжение от 330 до 600 МПа. То есть пучение изделиям не страшны.

В продажу винтовые сваи поступают нескольких видов по конструктивному исполнению:

  1. Узколопастные. Здесь наконечник литой, соединяется с основой путем сварки. Торец может быть тупым с зубчиками по кромке или заостренным. Первый применяется в условиях вечной мерзлоты, второй хорошо справляется с почвой, в которой имеются каменистые и осколочные породы, плотные породы.
  2. Широколопастные. Здесь имеется одна литая лопасть. Витков может быть один или 1,5. Заостряется наконечник самой трубы.
  3. Многолопастные. Аналог широколопастного образца дополнительно имеет на основе несколько лопастей на расстоянии от боковых витков. Это позволяет упростить опирание на стенки грунта, компенсировать вертикальные движения в лунке.

Разновидности наконечников винтовых свай по исполнению Источник sk-resultat.ru Характеристики винтовых свай могут зависеть как от размеров, так от типа наконечника:

  1. Сварной. Это бюджетный вариант из трубы и приваренной лопасти. Для ответственных конструкций такие сваи лучше не использовать. Из-за простоты изготовления их часто подделывают, а качество сварного шва можно оценить только на практике. Часто происходит отрыв во время монтажа или стык быстро разрушается из-за коррозии. Оптимальное применение – временные постройки и ограждения.
  2. Литой. Здесь лопасти с наконечником представляют цельную конструкцию приваренную к трубе. Здесь наблюдается более точная геометрия изделий и увеличенная толщина основания (13 мм против 5 мм у сварных аналогов). Такое устройство винтовых свай отличаются надежностью, они хорошо справляются с препятствиями при погружении в плотный грунт. Однако и здесь качество страдает у кустарных производителей. Они халатно относятся к технологии литья, используют дешевую сталь, упускают этап термообработки.

Литые наконечники для винтовых свай Источник prom.st Отдельно мастера выделяют образцы с утолщенными стенками. Они изготавливаются из насосно-компрессорной трубы и считаются хорошими конкурентами литым сваям. Здесь главное отличие ствола в стойкости к коррозии, что обосновывает долговечность.

Среди плюсов винтовых свай в целом выделяется возможность проведения монтажа с соблюдением технологии в любых погодных условиях. Однако стоит отметить два важных ограничения в использовании. Трубы могут выдерживать незначительную нагрузку, и металл подвергается коррозии. То есть для возведения монолитного или многоэтажного дома весом свыше 60 тонн придется рассматривать иные варианта устройства фундамента.

Механическая установка винтовых свай зимой Источник bel-svai.by

Долговечность также определяется качеством сварного шва и защитной обработки. Кроме прочего, если рядом с домом имеются ретрансляторы, электростанции, железная дорога, грунт имеет высокий уровень влажности, то свайно-винтовая конструкция будет подвергаться повышенному агрессивному воздействию и служить еще меньше.

Обрезка свай по уровню

Монтаж винтовых свай заканчивается обрезкой их относительно единой плоскости. Очевидно, что достичь одного уровня при вкручивании нескольких свай практически невозможно, поэтому после завинчивания они обрезаются – так, чтобы плоскость фундамента была единой. Вывод плоскости осуществляется после заворачивания всех свай.

Она обрезается перпендикулярно телу трубы, и далее производится наметка всех остальных свай для обрезки.

Существует два основных способа выведения плоскости фундамента:

  • С использованием водяного уровня
  • С использованием лазерного уровня

Первый способ довольно сложен и потребует аккуратности и внимания. Водяной уровень представляет собой длинную прозрачную пластиковую трубку, заполненную водой. Один конец трубки подводится к эталонной свае так, чтобы уровень воды в трубке совпадал с уровнем обрезки сваи.

Водяной уровень

Далее трубка протягивается до следующей сваи и приставляется к ней. Уровень, до которого поднялась вода в трубке, будет соответствовать высоте эталонной свае относительно горизонта. На свае делается отметка, по которой будет произведена обрезка. Максимальное отклонение должно составлять не более 1-2 мм.

Таким же способом отмечаются уровни обрезки всех остальных свай.

Следующим этапом будет сама обрезка каждой сваи. Оптимальный способ обрезки – с помощью углошлифовальной машинки, так называемой «болгарки». Применение абразивного отрезного круга делает срез аккуратным и ровным.

В результате обрезки труб мы получаем набор ровных окончаний винтовых свай над поверхностью земли. Это и будет основанием для формирования обвязки фундамента.

Обрезка труб по уровню

После обрезки всех труб рекомендуется еще раз проверить, правильно ли они выставлены по уровню. Если на какой-то трубе произошла ошибка, ее нужно учесть в дальнейшей работе – отметить дефектную трубу и либо слегка подрезать ее, либо в дальнейшем установить дополнительную подкладку под ростверк – если труба обрезана слишком низко.

Особенности монтажа

Срезка

Технологию срезки можно применить для стержней из любого материала. Резке поддаются и древесина и металл и железобетон. Разница заключается лишь в применяемом инструменте. При резке древесины подойдёт обычная пила.

Для металла придётся использовать машинку шлифовальную угловую. При резке бетона на данную машинку одевают специальный круг. Также можно применить дисковые пилы с различными режущими элементами.

Оборудование для спиливания может быть:

  • Ручным.
  • Станочным.

Процедуру резки можно разделить на следующие этапы:

  1. На трубе обозначат линию для срезания. Измерять необходимо с разных сторон. При отметке с одной стороны, есть опасность произвести не ровный рез. Это выяснится на этапе установки оголовка. В процессе монтажа его будет очень трудно привести в горизонтальное положение.
  2. Режущим инструментом по линии среза сначала пропиливают небольшую борозду.
  3. Далее по данной борозде происходит непосредственно отпиливание трубы.

Эта технология имеет определённые преимущества:

  • Высокая производительность работ.
  • Низкая стоимость режущего инструмента.
  • Простота выполнения, не требующая привлечения квалифицированных специалистов.

Недостатки:

  • Быстрый износ режущих дисков.
  • Данный вид работы довольно травмоопасный. Необходимо четкое соблюдение требования техники безопасности.

Установка

После того, как все стержни закручены до проектной отметки, и обрезаны в необходимом уровне, начинается монтаж оголовков свай. Надеваем данный элемент на стержень и отчерчиваем отметку, до которой он садится на трубу.

Снимаем элемент и очищаем трубу от верхнего края, до отчерченной отметки. Эта процедура необходима для получения качественных сварных швов. Оля очистки можно использовать машинку шлифовальную угловую, в простонародии называемую «болгарка».

После этого снова надеваем оголовок, и помощью уровня проверяем его расположение относительно горизонтальной плоскости. Данный элемент должен строго находиться в горизонте, если есть отклонения, значит, труба отпилена не ровно, и это нужно исправлять.

Дальнейший монтаж состоит из следующих операций:

  • Установка в горизонтальной плоскости.
  • Сварка конструкций в двух местах.
  • Проварка элементов по окружности, с оставлением зазора в 20-30 миллиметров. Данный технологический зазор необходим для вентилирования внутренних поверхностей изделия. Для сварки используем инверторный аппарат с силой тока примерно 90 ампер. Электроды необходимо использовать толщиной 3 миллиметра.
  • Очищение сварочных швов. Для определения качества сварки швы необходимо очистить металлической щеткой.
  • Окраска. Последний этап установки оголовков. Красим всю конструкцию. Лучше применить покрытие с защитными свойствами.

Монтаж фундаментов из винтовых свай является самым экономичным вариантом для частного строительства. При соблюдении технологии строительного производства срок службы такого фундамента не ограничен.

Особенности фундамента на сваях

Основные преимущества заключаются в том, что фундамент на винтовых сваях сооружается за короткие сроки и стоит на порядок ниже других видов основания – ленточного и плитного. Также он отличается относительно высокой несущей способностью, однако здания в несколько этажей и строения из тяжелых материалов (кирпича и др.) возводить на нем не рекомендуется.

Другие достоинства:

  • Простая технология устройства и минимальное количество земляных работ.
  • Возможность продолжения строительных работ в день установки свай.
  • Предрасположенность к модернизации – при необходимости постройку можно расширить уже в ходе эксплуатации путем монтажа дополнительных свай.
  • Отсутствие влияния уровня расположения грунтовых вод.
  • Абсолютная стойкость к морозному пучению.
  • Качественная вентиляция подполья – благодаря этому свайные основания идеально подходят для деревянных строений.
  • Длительный срок службы – качественные металлические сваи, дополнительно обработанные противокоррозийными средствами, способны прослужить 50 и более лет.
  • Возможность установки винтовых опор вручную, без привлечения спецтехники.

Фото 1. Процесс самостоятельного вкручивания свай в почву

Основные недостатки винтового фундамента:

  • Отсутствие конструктивной возможности сделать подвальный или цокольный этаж.
  • Необходимость утепления подпольного пространства, что ведет к дополнительным финансовым затратам.
  • Высокая сложность или даже невозможность сооружения на каменистых и скалистых грунтах.
  • Пагубное воздействие коррозии на металл – поэтому не рекомендуется устройство фундаментов этого типа вблизи источников блуждающих токов (электроподстанции, электрофицированные железные дороги, вышки сотовой связи и т.д.)

Какую длину свай выбрать

Отдельно следует отметить, что план фундамента также определяет требования к сваям. Здесь может быть предусмотрено несколько рядов свай, или неравномерное распределение нагрузки – в таких случаях применяются опоры различного размера.

Длина винтовых свай

Винтовые сваи разной длины обладают различными характеристиками и закладываются только после расчета и утверждения архитектором. Нет нужды делать длинные прутья, если это не принципиально для проекта.

Общие рекомендации по выбору длины винтовой сваи:

РегионДлина сваи (Глубина залегания плотного грунта + Глубина промерзания грунта + Высота цоколя + Участок расположения монтажного отверстия)Центральный регион (Москва, Пенза, Санкт-Петербург и т. д.)0,2 + 1,8(твёрдый слой почвы) + 0,5 + 0,1 = 2,6 м (2600 мм)Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.

д.)0,2 + 1,8(твёрдый слой почвы и глубина промерзания) + 0,5 + 0,1 = 2,6 м (2600 мм)Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Омск, Новосибирск, Томск, Тюмень и т. д.)0,2 + 2,3(глубина промерзания) + 0,5 + 0,1 = 3,1 м (3100 мм)Восточная Сибирь (Иркутск и т. д.)0,2 + 2,8(глубина промерзания) + 0,5 + 0,1 = 3,6 м (3600 мм)

Длина сваи зависит от грунтов

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Свайный фундамент

Низкая несущая способность или водонасыщенность грунта являются одной из самых главных проблем, возникающих при строительстве любого здания. Слабые почвы не могут выдержать массы постройки, в результате чего оно начинает неизбежно проседать.

Если проседание происходит неравномерно, это неизбежно приводит к деформации и последующему разрушению здания. То же самое может произойти и при выдавливании фундамента силами сезонного пучения. Избежать подобных неприятностей позволяет свайный фундамент, разработанный для возведения построек на просадочных грунтах.

Размерный ряд

Винтовые сваи могут быть со сварными и литыми наконечниками. По надежности лучшими считаются вторые, особенно с полимерным покрытием. Однако для инженерных расчетов при составлении проекта важными считаются такие технические параметры, как вес, длина и диаметр изделий. В таблице приведены соотношения размеров и массы (в кг):

Длина (в м)Диаметр сваи (в мм)
577689108133159
1,65111214222738
1,8111315232941
2121417253145
2,5141720303855
3161923354464
3,5182226405174
4202529455783
4,5222732506393
52430365570102
5,52633396076112
62836426584121
6,53039457090131
73242487597131
7,534455180103150
836485485110159
8,538515790116169
940536095124178

В частном секторе, как правило, используются три типа свайных опор. Изделия с диаметром трубы 76 мм подходят для простых ограждающих конструкций и хозяйственных построек. Под места отдыха, мастерские, заборы с кирпичными столбами применяются винтовые сваи с сечением основы 89 мм. Фундамент под каркасный дом или небольшой сруб (брус, бревно) оптимально будет выбрать 108 мм. Для более тяжелого пеноблочного здания или бревенчатую избу подойдет предельный вариант – 133-159 мм. Рассмотрим детальнее информацию о размерах винтовых свай.

Длину на строительном участке или на производственной линии можно изменить при необходимости. В проектную документацию главным образом вносят диаметр винтовых свай. Выбор параметра регламентируется следующими факторами:

  • Грунт. Здесь важны состав, перепады влажности и уровень грунтовых вод. Информацию можно получить путем геологического исследования.
  • Рельеф. Для прямого участка и наклонного понадобятся сваи с разными параметрами.

Свайно-винтовой фундамент на склонеИсточник odstroy.ru

В таблице представлен пример сводной таблицы по несущей способности образца с диаметром основы 89 мм, лопастей – 300 мм. Зависимость значений рассмотрена относительно глубины погружения изделий в тот или иной тип грунта.

Пластичность и сопротивление грунта (в кг/кв.см)Несущая способность винтовой сваи (в т) при погружении на глубину (в м)
1,522,53
Глина
Полутвердая64,75,466,7
Тугая54,24,95,66,3
Мягкая43,74,458
Супесь и суглинок
Полутвердая5,54,45,15,86,5
Тугая4,53,94,65,35
Мягкая3,53,54,24,85,5
Лесс
Мягкая12,22,93,64,3
Песок
Средняя1599,710,411,1
Мелкая85,66,377,7
Пылеватая54,24,95,66,3

Из таблицы видно, что одна и та же свая относительно диаметра в зависимости от типа грунта и глубины погружения может выдерживать нагрузку от 2,2 до 11,1 тонны. То есть геологические изыскания и характеристики строения – важная информация, которая позволяет правильно выбрать винтовые сваи для конкретного проекта.

Специалисты рекомендуют рассматривать различные диаметры для решения следующих задач:

  • 57 мм выдерживают в среднем 800-1500 кг, актуальны для пучинистого грунта с неровностями – штакетный забор, гараж, беседка;
  • 76-89 мм, несущая способность 1000-3500 кг, актуально для болотистой местности и торфяников – ограждения из профнастила, открытые навесы, гараж, бани, причалы;
  • 108 мм, справляется с нагрузкой 3500-4500 кг – пирс, небольшой домик из сруба, каркасное здание, мастерская, ангар;
  • 133 мм, несущая способность ограничена 6000-7000 кг, универсальный вариант относительно грунта – коттеджи с монолитными и блочными стенами.

Длина винтовых свай важна, чтобы организовать равномерное распределение нагрузки конструкции на грунт. Вот несколько рекомендаций по регионам:

Российский регионРасчет: залежи плотного грунта + глубина промерзания + высота цоколя + монтажный выступ (в м)
Центральный0,2+1,8+0,5+0,1=2,6
Урал, Поволжье0,2+1,8+0,5+0,1=2,6
Западная Сибирь0,2+2,3+0,5+0,1=3,1
Восточная Сибирь0,2+2,8+0,5+0,1=3,6

Зависимость длины сваи также имеется от диаметра трубы. Например, при 57 и 89 мм может быть 4 метра, а для 108 мм достаточно 2,5 м. Производители на основании стандартизированных требованиях предлагают изделия в ассортименте с длиной от 0,5 до 11,5 м.

Метод с применением режущих фрез

Срубка оголовков свай может выполняться одним из следующих способов:

  • ручным, с применением портативных инструментов;
  • автоматическим режущими фрезами;
  • специализированным гидравлическим оборудованием.

Ручной метод

Обрезка оголовков вручную производится с помощью пилы или резака

Обработать оголовки свай ручным способом достаточно сложно и трудозатратно. Поэтому данный способ неприменим при строительстве ответственных сооружений, но вполне оправдан при возведении ограждений, малоэтажных зданий и подсобных построек. Он отличается дешевизной и отсутствием необходимости привлечения специалистов со спецоборудованием.

Для ручной срубки винтовых свай применяют гидравлические ножницы. Процесс отличается простотой и не требует наличия квалификации рабочих. Его суть заключается в следующем:

  1. На сваю одевается и фиксируется специальная насадка в форме кольца на линию среза.
  2. Ножницами отрезается лишняя часть опоры вдоль насадки.

Вся процедура срезания займёт не более 15 минут, в зависимости от диаметра сваи. Однако качество среза при этом не будет идеальным и потребуется дополнительная обработка.

Процесс обрезки сваи фрезой может производиться как вручную, так и автоматически

Оборудование для срезки оголовков при помощи фрез применяется для любых типов свай, выполненных из любого материала. Это позволит на одной стройплощадке возводить различные объекты благодаря универсальности инструмента.

Срезка может производиться в ручном или автоматическом режиме, что позволяет профессионалу выполнить работу максимально точно и качественно. Основная сложность метода заключается в правильном выборе подходящего резца и его позиционировании относительно винтовой сваи.

Меньший диаметр фрезы не позволит выполнить качественный разрез. Поэтому рекомендуется использовать фрезу с диаметром, равным толщине стенок, и грамотно выбирать режимы работы инструмента.

Последовательность действий следующая:

  1. Проводится разметка свай.
  2. Подбирается резец под конкретные условия работы.
  3. Настраивается инструмент на необходимое количество оборотов.
  4. Производится срезание по кольцу либо к центру сваи.
  5. Через определённые промежутки времени делается пауза для остывания кромки фрезы.

Если применять инструменты с водяным охлаждением фрезы, то можно существенно повысить производительность труда за счёт отсутствия необходимости периодических остановок.

Посмотрите видео, как производится обрезка сваи с помощью резца.

В отличие от предыдущих двух методов, способ с использованием гидравлического оборудования выгодно отличается не только универсальностью применения, а и высокой точностью срубки винтовых свай.

Навесное оборудование может быть легко смонтировано на любую технику с гидравлическим приводом достаточной мощности, например, экскаватор или трактор. Это позволяет существенно экономить финансы на аренде дополнительной техники, а также не загромождать место на стройплощадке.

Использование срезки с помощью фрез подходит абсолютно для любых типов свай. Вся процедура будет выполнена точно и качественно, так как может производиться и в автоматическом, и в ручном режиме.

Срубку оголовков выполняют после забивки или запресовки свай

Главное – правильно выбрать резец , учитывая свойства и размеры сваи. Если выбор будет неправильным,то режущую часть можно повредить из-за перегрева. Стоит подбирать фрезу с таким же диаметром, как толщина стенок и правильно установить режимы работы инструмента.

Для качественного результата работы придерживайтесь определенной последовательности:

  1. Сделайте разметку свай;
  2. Правильно выберите резец;
  3. Выставьте нужное количество оборотов;
  4. Срезайте либо по центру сваи, либо по кольцу;
  5. Давайте остынуть фрезе, чтобы избежать перегревания.
  6. Технология приваривания оголовка

Технология приваривания оголовка очень проста — нужно выделить напильником край оголовка, провести зачистку болгаркой с корд щеткой по линии в 2-3 см.

Сварка производится по такой схеме:

  • Установка оголовка на сваю, контролируя правильное положение;
  • Припаивание точечной сваркой в нескольких местах;
  • Полное приваривание элемента;
  • Уборка шлака и покрытие краской;
  • Сохранение места для вентиляции в 1-2 см;
  • Применение универсальных электродов и сварочного тока в 100 А.

Ремонт фундамента из винтовых свай

Любой фундамент, каким бы совершенным он ни был, как бы четко не придерживались технологии его возведения, может выйти из строя. То же может произойти и с нашим, возведенным для строительства деревянного дома, фундаментом. А это значит, что он нуждается в починке.

И тут обнаруживается большой плюс фундамента на винтовых сваях. Если еще один вид фундамента, пригодного под строительство дома из деревянного сырья, ленточный фундамент, может требовать специфических работ по укреплению, то в случае установки винтового фундамента сложность работ значительно уменьшается.

Чтобы отремонтировать фундамент на винтовых сваях, все равно нужно задействовать специальную технику. Процедура подготовки фундамента к ремонтным работам проще, если в доме имеется подвал. Подвальное помещение позволяет обеспечить доступ к самой конструкции, не затрагивая само строение и с минимальными затратами сил. Если подвала нет, нужно будет использовать специальную технику для поднятия строения, чтобы можно было добраться до свай. Как вариант – можно просто разобрать пол и укрепить нужный участок. Это можно сделать, если вы точно знаете, какая именно свая дефектна и параметры дефекта. В остальных случаях нужно будет массировано углубляться в саму конструкцию фундамента.

Чтобы произвести ремонтные работы, нужно определить характер неполадки. Это может быть проседание свай, дефекты свай, дефекты перекрытия и прочее. Чтобы точно определить причину, нужно обнажить фундамент. Для этого нужно снять изоляционный слой и перекрытие. Затем, по ситуации, заменить сваю, досыпать грунта или произвести иные ремонтные работы.

Частая проблема винтовых свай в песчаной почве – разрушение почвенного слоя или его движение. В этом случае нужно укрепить сваи при помощи арматуры и бетона. Шатающуюся или смещенную сваю можно увидеть визуально, а чтобы точно выяснить характер проблемы, следует углубиться в бетонную подложку. Возможно, нужно будет заново бетонировать ее.

Отдельные и редкие случаи – когда смещается сама основа фундамента. Это может происходить при значительных сдвигах почвы или подмытию оной. Тогда нужно полностью демонтировать конструкцию и заново выполнить работы по ее возведению. Посоветуйтесь с геологом, если имеет место такой случай, возможно, придется переносить дом в другое место.

В целом же фундамент на винтовых сваях очень прочный и надежный, он долговечен и в подавляющем большинстве случаев в ремонте не нуждается. Этому способствуют особенности его конструкции – сваи уходят на глубину более полутора метра, крепко фиксируются подложкой. Лопасти сваи обеспечивают не просто надежность конструкции, но и некоторую ее маневренность (позволяют фундаменту оставаться стабильным при движении почвы).

А чтобы фундамент был прочным и не нуждался в ремонте, следует придерживаться технологии его возведения и начинать строительство в теплое время года.

Стоимость фундамента на винтовых сваях

Надо различать, что цены на винтовые сваи для фундамента с установкой отличаются от готовых изделий, которые продаются как отдельный товар. При кажущейся большой разнице в цене услуга сооружения фундамента на винтовых сваях «под ключ» значительно лучше. Потому что сваи вам привезёт на участок фирма производитель. Она же рассчитает их количество и проведёт планировку конструкции на земле.

Сборка фундамента под ключ

И основное – это качественная установка опор

При кажущейся простоте здесь придётся много учесть, особое внимание следует уделить вертикальности вкручивания стоек. И если это делают профессионалы, то можно говорить о высоком качестве конечного результата

Итак, какие расценки сегодня предлагают фирмы производители. Обозначим среднее значение стоимости винтовой сваи с установкой диаметром в 133 мм и толщиной стенки в 4 мм. Расценки зависят от глубины вкручивания, соответственно, от длины сваи.

Длина сваи, м22,53,03,54,04,55,06,0
Цена с монтажом, руб.38004100450048005200570062007200

Значения стоимости разнятся по регионам, поэтому нужно уточнять расценки.

По какой цене можно купить сами винтовые сваи для фундамента

Здесь, как и в случае с установкой под ключ, многое будет зависеть от длины сваи, её диаметра. Но в ценовую составляющую входит также вид оголовка, вид наконечника и способ проведённых защитных мероприятий. Разберём сваю с диаметром трубы 73 мм и толщиной стенки 5,5 мм, диаметром лопастей 250 мм, толщиной в 5 мм. Конструкция винта – две лопасти (оборот на 360°), защита – антикоррозийная эмаль.

Двухлопастная свая, окрашенная эмалью

Длина сваи, м22,53,03,54,04,55,06,0
Цена, руб.15001700180019002000220024002600

Цены опять-таки разнятся по регионам и производителям, поэтому перед тем, как решать, где купить винтовые сваи для фундамента, рекомендуется собрать немного информации о компании, которая производит изделия. Лучше отдать предпочтение той, у которой больше положительных отзывов. Пусть даже стоить сваи будут немного дороже, но это гарантия их долгосрочной эксплуатации.

Цена сваи в основном зависит от её длины и диаметра трубы и лопасти

Виды наголовников

  1. По форме забитой сваи. П — или Т-образная. При выполнении ростверка, на последнюю можно установить опалубку или плиту для заливки основы фундамента. Если оголовок П-образной формы, то можно использовать балки, диаметр которых должен соответствовать ширине наконечника.
  2. По размеру. Наголовники выпускаются средним размером от 108 до 325 мм, а диаметр может составлять от 150 до 200 мм.
  3. По наконечнику. Зависит от типа конструкции: винтовая или бетонная.

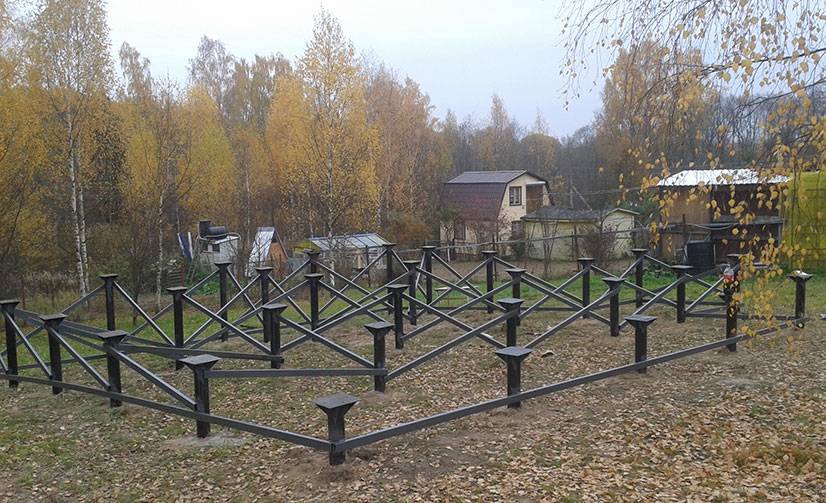

Оголовки для винтовых свай

После срезов винтовых свай на них закрепляют оголовки.

Типы конструкций:

  1. Т-образные. В этом случае установку производят внутри сваи, закрепляют на болты или приваривают. Предназначение верхней части — закрепление балочного или плитного ростверка.
  2. П-образные. Надеваются поверх опор и закрепляются к внешней стороне стержня. Важным условием считается совпадение внешних габаритов конструкции с внутренней частью для придания жесткости. Предназначение — для балок ростверка, чтобы ширина опоры и ростверка были равны.

Оголовки используются для создания максимальной прочности и изоляции внутренней части стержня от внешних факторов. Срок службы строительной конструкции будет длительным, если ее уберечь от влияния негативных условий.

Если выполнять соединение на болтах, то оно не сможет выдерживать большие нагрузки, а при применении сварки можно менять опоры несколько раз и переустанавливать элемент на другое место, исключая повреждения. В связи с этим эта технология применяется при возведении малоэтажных сооружений и вспомогательных объектов.

Оголовки на буронабивные бетонные сваи

На макушку сваи монтируется отдельный элемент из металла. Он состоит из:

  • площадки;
  • стакана;
  • косынок, именуемых ребрами жесткости.

От параметров столба зависят форма и размеры конструкции. Оголовок насаживается плотно, поэтому нельзя допускать, чтобы он болтался. Для закрепления фундамента на болты или скобы специально предусмотрены монтажные зазоры.

Установка осуществляется при помощи электрического или механического инструмента.

Это интересно: Технология строительства фундамента с подвалом

Монтажные работы

Работа по монтажу предполагает наличие специальной техники. Однако, можно обойтись и без нее. Также перед началом работ нужно выполнить токосъему и разметку.

Далее, все работы сводятся к вкручиванию этих изделий в грунт. Затем металлические трубы обрезаются под необходимый уровень. Далее – остается только забетонировать стволы и установить ростверк или оголовки.

Если диаметр детали составляет до 300 мм, а длина ее не более 3 метров, то ее вполне реально установить вручную.

Для этого нужно провести расчистку площадки. Чтобы работать вручную, для начала следует организовать лунки под размер диаметра ствола в полметра глубиной. Большая глубина не требуется.

Для установки стандартной детали потребуется два человека и лом или кусок арматуры.

Вначале нужно вставить лом в отверстие в верхней части. Затем, следует проверить уровень, чтобы изделие стояло вертикально ровно. И теперь осталось только вкрутить деталь по часовой стрелке.

Эта технология предусматривает много труда, но и изделия должно быть высококачественные. Плохо сваренная опора не сможет быть установлена максимально точно. Также не стоит завинчивать опоры на одну глубину.

После установки следует обрезать детали по уровню и залить их бетоном. Это позволит увеличить прочность и надежность, а еще защитить от коррозии полость ствола. Для труб со стенкой в 4 мм выполнять бетонирование очень рекомендуется.

Характеристики винтовых свай

Винтовые сваи имеют различные характеристики. Их не так много: из важнейших следует выделить длину, диаметр сечения и массу элемента

Также для применения в строительстве важно знать свойства материала, который служит сырьем для изготовления конкретной марки свай, и ряд дополнительных параметров

Технология использования винтовых свай в строительстве имеет историю в несколько столетий. За этот период изделия доказали свою практическую ценность и заслужили повсеместное применение для возведения зданий и сооружений различных характеристик и назначения.

Размеры винтовых свай отличаются большим разнообразием, но все они разработаны с учетом практической ценности и оптимального применения в строительстве.

Одинарная обвязка

Одинарная обвязка дома состоит из одного венца, являющегося основанием. Оно перенимает на себя всю нагрузку строения и передает ее вес на фундамент. В этом венце монтируются лаги для пола.

Одинарная обвязка имеет недостаток: постепенно она теряет изначальную жесткость и полы в доме начинают «ходить». Если обвязка приходит в негодность, ее проблематично заменить. Чтобы это сделать, необходимо снять пол, провести демонтаж брусьев. Это дорогие работы, и экономия на венце в период закладки дома, приводит к негативным последствиям через годы.

Плюсы и минусы забивных железобетонных свай

К достоинствам армированных бетонных опор, погружаемых в грунт путем забивки, относят:

  • длительный эксплуатационный срок – правильно выбранные сваи, соответствующие действующим стандартам, способны прослужить 90 лет и более при соблюдении технологии монтажа;
  • высокая прочность – армированные опоры выдерживают вес строительных конструкций многоэтажных построек и эксплуатационные нагрузки;
  • устойчивость на проблемных грунтах – свая контактирует с грунтом практически всей поверхностью, что добавляет ей устойчивости;
  • большой диапазон применения – забивные опоры можно применять на грунтах практически всех типов, если породы имеют высокую плотность или каменистые включения, предварительно бурят лидерную скважину.

Список недостатков серии забивных железобетонных свай включает высокую стоимость самих изделий, их транспортировки и монтажа. Для установки опор требуется привлечение спецтехники. На местности со сложным рельефом, где использование спецтехники затруднено, применение забивных опор может оказаться нерентабельным.

Частные застройщики нередко решают вопрос, что лучше – винтовые сваи или забивные железобетонные?  Винтовые опоры подходят для возведения индивидуальных домов, дач, хозяйственных построек. Они дешевле, проще в доставке и их можно установить собственными силами.

Но для капитального строительства на сложных грунтах больше подходят забивные железобетоны сваи 150х150 мм и более. ЖБ опоры выдерживают нагрузку в 10 раз выше, чем винтовые, и служат в несколько раз дольше металлических, склонных к коррозии.

Правила выбора свай

Западные стандарты рекомендуют использовать для возведения домов опоры с толщиной стенок не менее 8 см. Большинство свай, встречающихся на современном российском рынке, имеют тонкие стенки – 3,5-4,5 см. Этот параметр подается как стандартный, зачастую даже изделия с показателем 6,5 маркируются как усиленные. Однако тонкостенные опоры имеют небольшой срок службы – около 30 лет (если они не подвергались оцинковке, а почва не отличается химической агрессивностью).

Сейчас в России стали появляться производители, придерживающиеся западных стандартов.

Для представленных на рынке типов свай можно обозначить следующие сферы применения:

  • с толщиной 4-4,5 см: для нетребовательных построек – бань, сараев, беседок, а также для временных жилищ;
  • 6-6,5 см: для легких каркасных домов;
  • 8-9 см: для жилых домов из любых материалов.

Сваи должны быть ровными, чистыми внутри и снаружи, с равномерным покрытием

При выборе следует обращать внимание на следующие факторы:

  • Наличие и качество покрытия. Наибольшую долговечность обеспечивает оцинковка: толстостенные сваи с такой защитой могут служить более века.
  • Гладкость поверхности: не должны возникать подозрения, что данное изделие выполнено из окрашенной ржавой трубы.
  • Качество шва: он должен быть ровным, непрерывным, аккуратным.
  • Форма лопастей: она должна соответствовать составу почвы.
  • Чистота внутри: если изделие повернуть наконечником вверх и слегка стукнуть по нему, из него не должна сыпаться ржавчина.

Как обустроить напольное покрытие?

В банях из сруба используются преимущественно деревянные полы, реже — бетонные. Напольные покрытия из древесной доски обустраивают после предварительного утепления. Работы проводятся в такой последовательности.

В нижние венцы устанавливают лаги, под которые нашивают черепные доски. Между опорными элементами закладывают плиты теплоизоляционного материала. Поверх него создается деревянная обрешетка, на которую в дальнейшем будет установлен черновой пол.

На обрешетку укладывают слой гидроизоляции, чтобы предотвратить попадание влаги на нижние деревянные конструкции. Поверх гидроизоляционного слоя укладывают доски чернового пола, которые прибивают или прикручивают к обрешетке.

Далее проводится обустройство конусообразной бетонной стяжки

По периметру помещения размещают доски-бортики, внутри опалубки устанавливают доски, обрезанные под небольшим углом (см. фото ниже). Далее проводится заливка бетонной смеси.

Поверх бетонной стяжки в дальнейшем укладывается финишный деревянный пол. При этом доски нужно устанавливать с зазором в несколько миллиметров, чтобы обеспечить беспрепятственный отток влаги через напольное покрытие проливного типа.

Перед обустройством пола в бане на винтовых сваях, необходимо заблаговременно подвести сливные трубы, которые будут располагаться под напольным покрытием. Если пропустить этот этап, дальнейшее обустройство слива будет крайне затруднительным.

Как обустроить полы в бане на винтовых сваях, подскажет видео:

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
