Какая конструкция стены каркасного дома для постоянного проживания: Узлы деревянной стены своими руками – Обзор

Ответы экспертов

Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.

Город	Толщина минваты в мм	Город	Толщина минваты в мм	Город	Толщина минваты в мм
Архангельск	220	Киров	210	Рязань	190
Астрахань	160	Кострома	200	Самара	200
Анадырь	290	Краснодар	140	Санкт-Петербург	190
Барнаул	210	Красноярск	210	Саранск	190
Белгород	170	Курган	210	Саратов	180
Благовещенск	230	Курск	180	Салехард	280
Брянск	190	Кызыл	240	Смоленск	190
Волгоград	160	Липецк	180	Ставрополь	150
Вологда	210	Магадан	250	Сыктывкар	220
Воронеж	180	Махачкала	130	Тамбов	180
Владимир	200	Москва	190	Тверь	200
Владивосток	190	Мурманск 220	220	Томск	230
Владикавказ	150	Нальчик 150	150	Тула	190
Грозный	150	Нижний	200	Тюмень	210
Екатеринбург	210	Новгород	190	Ульяновск	190
Иваново	200	Новосибирск	220	Улан-Удэ	230
Игарка	290	Омск	210	Уфа	200
Иркутск	220	Оренбург	190	Хабаровск	220
Ижевск	210	Орел	190	Чебоксары	200
Йошкар-Ола	210	Пенза	190	Челябинск	200
Казань	200	Пермь	210	Чита	240
Калининград	170	Петрозаводск	210	Элиста	160
Калуга	190	Петропавловск-Камчатский	190	Южно-Сахалинск	210
Кемерово	220	Псков	190	Якутск	290
		Ростов-на-Дону	160	Ярославль 200.	200

Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.

Как собрать

На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.

Как поднять одному

Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.

При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра, все зависит от сечения используемых материалов.

Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.

Чертежи домов каркасных. Узлы каркасного дома от фундамента до кровли

В разделе каркасные дома и другие постройки своими руками, представляем нашим посетителям очередной проект каркасного дома КД-73. Скачать комплект чертежей (бесплатно) для постройки данного каркасного дома вы можете в конце статьи. Проект состоит из 21 листа архитектурно строительных чертежей. Надеемся, что кому-то данный проект поможет решиться построить каркасный дом своими руками, не смотря на то, что проект КД-73 является одноэтажным каркасным домом, и имеет площадь 73 кв.м.

В проекте предусмотрены все помещения для комфортного проживания 3 — 5 человек: спальня, детская, зал, прихожая, кухня 10 кв.м., ванная, и небольшое техническое помещение, в котором можно повесить настенный котел, установить насосную станцию и т.д.

Проект нельзя отнести к какой-то определенной каркасной технологии: будь то разрезные стойки или платформа. Но многие идеи, заложенные в проекте, существенно облегчат постройку каркаса дома своими руками.

О некоторых из них чуть ниже. Установка лаг перекрытия на первом этаже — по каркасной технологии баллуон. В отличие метода платформа, такое решение позволяет производить утепление нижнего перекрытия совместно с утеплением всего каркаса.

Решение об устройстве кровли, по принципу «холодный чердак», также принято для удобства строительства своими руками

Обратите внимание на стыки стоек в углах. Обычно такое решение применяется в том случае, если утепление каркаса будет производиться снаружи. Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93

Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93 .

Обсудить на форуме ().

Да вот по опыту форума, лучше эти сваи предусмотреть по середине, да конечно пролеты вроде не большие чуть более 3,5.м и в роде как если делать меж лаг 380.мм (430.мм по центрам) и запас есть и все такое, но все-же для дома ПМЖ на сваи лучше не скупиться..

Добрый день,

Понравился данный проект, самое то для дачного дома круглогодичного проживания. Но решил немного его переделать. Сдвинул несущую стену в середину, чтобы крыша опиралась на коньковую балку. Нижнее перекрытие планирую делать доской 200х50 по принципу платформы. Накидал свайное поле, единственное не могу уразуметь, достаточно ли пустить ряд свай по центру под несущей стеной или требуется еще дополнительно два ряда свай закладывать?

Во вложении красным обозначены сваи, которые под вопросом. Требуются ли они? Спасибо!

Вложенный файл:

Имя файла: KD-73svai.pdf Размер файла:130 COM_KUNENA_USER_ATTACHMENT_FILE_WEIGHTЕгоррез пишет:

Сергей добрый день, не могли бы: 1. сделать чертеж свайного поля под этот проект; 2.подсказать, как сделать фундамент под печь в кухню, как его привязать к сваям, нужно ли? 3. У меня грунты пучинистые-под плодородным суглинок, а после 3-4 метров голубая глина, УГВ весной 30см, обычно 50-70 см. — хочу мелкозаглубленные сваи с пятками на песчанном основании делать-будет нормальным?,»de»:,»es»:,»pt»:,»fr»:t»:g»:l»:o»:a»:>

Узлы стропильной системы

Конструкция крыши состоит из множества элементов и соединительных узлов, среди которых:

• фиксация стропил на коньковый прогон;
• крепления стропил на бруски или доски верхней обвязки;
• стыковка ригеля и стропильных ног;
• соединение контробрешетки со стропилами;
• стык обрешетки и контробрешетки.

Перечисленные крепления выполняют с помощью гвоздей, пластин и уголков из металла.

Для фиксации несущих элементов берут усиленные уголки, изготовленные из закаленной стали. Толщина металла – 3-4 мм.

Конструкция и узлы стропильной системы отображены на фото ниже.

Прочность соединения зависит от качества используемых крепежей и самих конструктивных элементов из дерева. Пиломатериал должен быть хорошо просушен. Влажная древесина дает сильную усадку – существует риск «разрыва» узлов и соединений.

Выбор типа кровельной системы

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.
Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома.

Ее можно возвести своими руками, используя следующие материалы:

• доска обрезная 50Х150 мм
• брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

• Стропильный ног.
• Прогонов.
• Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку

Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансордное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени

Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Теория каркасного строительства

Состав основных элементов каркасного дома Возведение домов всегда начинается с подготовительных действий:

• анализа участка – строения почвы и особенностей поведения грунта;
• проектирования здания – фундамента, расчёта самих конструкций, составляющих элементы будущего дома;
• формирование необходимой документации – чертежей, технологических карт;
• согласования бумаг перед началом строительства в разрешающих органах.

Основная особенность каркасного домостроительства заключается в использовании для основы элементов стен и перекрытий – бруса и металлопрофиля. В качестве наполнения – разные утеплители (минвата, пенопласт), которые закрываются изнутри и снаружи различными панелями – деревянными, металлическими, пластиковыми или комбинированными. Конструкция постепенно монтируется на фундаменте и параллельно обшивается – с внутренней стороны и с внешней. Это позволяет возводить здания небольшим бригадам рабочих – от двух человек, а также не использовать строительную технику – всё делается вручную.

Пример двухэтажного дома 6х6

В результате владелец может получить уникальное строение с необходимыми ему свойствами, что зависит от назначения здания, местного климата и финансовых возможностей.

Плюсы и минусы каркасных домов

В большинстве стран мира каркасное строительство становится всё более популярным с каждым годом. Тому есть несколько причин:

• общая стоимость квадратного метра – самая низкая среди всех прочих способов строительства. Дешевле только картонные дома или палатки;
• универсальность: возможность адаптировать постройку под жаркий и холодный климат, а также возводить простые хозяйственные домики;
• простота обслуживания – не требуется частое обновление фасадов, а ремонт производится так же легко, как и возведение;
• высокая скорость строительства – даже небольшая бригада из 2-4 человек может создать стандартный дом за 3-6 месяцев;
• малая теплоёмкость стен и горизонтальных перегородок – упрощает процесс отопления, себестоимость которого будет минимальной;
• неплохая звукоизоляция – при условии применения надлежащих материалов для утепления;
• каркасные дома самые безопасные – это касается и экологии, и сейсмоустойчивости. Постройки способны выдержать подземные толчки до 8-9 баллов.

Отдельно следует уточнить, что при необходимости можно возвести такой дом, который можно быстро разобрать, перевезти на новое место и снова собрать. Такую мобильность обеспечивает только каркасная и каркасно-модульная схемы строительства.

Но есть и отрицательные моменты:

Для снижения гулкости всей конструкции придётся закладывать в стены тяжёлые виды утеплителей – для дачи это не очень актуально, но дом, который предназначен для постоянного проживания, потребует это сделать.

Надёжный каркасный дом можно возвести лишь после скрупулёзных расчётов. Без соответствующего образования составить правильные чертежи очень трудно, поэтому рекомендуется обращаться к профессионалам. Это потребует выделить часть бюджета для заказа проектной документации, но зато даст гарантию, что дом не развалится через год-два.

Порядок устройства обрешетки и обшивки пола

Неправильно думать, что после заливки бетонного основания настает черед сборки каркаса стен дома. В действительности же после того, как основание будет готово, первое, что необходимо сделать, – это обустроить пол в доме, включая его обрешетку и обшивку. Именно эта работа является завершающим этапом возведения фундамента и создает ровное удобное рабочее пространство для возведения каркасных стен.

Для обрешетки используются следующие материалы:

Конструкция полов каркасного дома в общем виде.

• бруски 150х100 мм;
• балочные фермы, которые представляют собой двутавровые балки;
• добавочные фермы для опоры по центру;
• лаги.

Существует ряд ограничений, правил и требований относительно перекрестного соединения элементов конструкции и сверления отверстий под трубы вентиляции, канализации и электропроводку.

Обшивка пола (так называемый черновой пол) прикрепляется к каркасу из лагов и выполняет функции основания для чистового пола. Как правило, в качестве материала для чернового пола используется ОСП или многослойная фанера. Обшивка пола укладывается так, чтобы она опиралась на максимальное число лаг. Обшивку следует укладывать в шахматном порядке. Не забывайте о том, что между листами обшивки должен оставаться промежуток в 30 мм.

Выбор места на участке

Чтобы определить оптимальное расположение жилой постройки на земельном участке, необходимо соблюдать обязательные нормативы:

• Расстояние между жилыми постройками регламентируется противопожарными нормами. Если дом из дерева (горючий материал), минимальное расстояние от стены одного дома до другого должно быть не менее 12 м. Если жилая постройка сделана из негорючих материалов (кирпич, железобетонные изделия, газобетонные блоки) — расстояние должно быть более 6 м.
• Чтобы новый дом не нарушил инженерные и прочие системы местной инфраструктуры, необходимо учитывать санитарные нормы еще на стадии проектирования. Эти ограничения устанавливают минимально возможное расстояние от стен и крыши коттеджа до линий электропередач, водопровода и газопровода, очистных сооружений. Санитарные стандарты лучше уточнить в градостроительном (архитектурном) управлении по месту нахождения земельного участка. Если построить каркасник без оглядки на нормативы, при вводе здания в эксплуатацию и оформлении документов есть риск столкнуться с трудностями вплоть до судебных разбирательств и необходимости перестройки.

Несколько советов, которые помогут вам расположить строение максимально практично:

• Уточните, какое направление ветров является преобладающим в этом районе. Не располагайте большое число окон, а также балконы и террасы с подветренной стороны — это снизит энергоэффективность постройки.
• Хотите видеть рассвет или закат из окон спальни — учтите стороны света при проектировании коттеджа и его внутренней планировки.
• Не следует располагать дом слишком близко к проезжей части — это помешает наслаждаться спокойной жизнью.

Также имеет значение общая гидрография участка: наличие низин и другие нюанс влияют на окончательный выбор расположения строения.

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Источник

Ответы экспертов

Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.

Город	Толщина минваты в мм	Город	Толщина минваты в мм	Город	Толщина минваты в мм
Архангельск	220	Киров	210	Рязань	190
Астрахань	160	Кострома	200	Самара	200
Анадырь	290	Краснодар	140	Санкт-Петербург	190
Барнаул	210	Красноярск	210	Саранск	190
Белгород	170	Курган	210	Саратов	180
Благовещенск	230	Курск	180	Салехард	280
Брянск	190	Кызыл	240	Смоленск	190
Волгоград	160	Липецк	180	Ставрополь	150
Вологда	210	Магадан	250	Сыктывкар	220
Воронеж	180	Махачкала	130	Тамбов	180
Владимир	200	Москва	190	Тверь	200
Владивосток	190	Мурманск 220	220	Томск	230
Владикавказ	150	Нальчик 150	150	Тула	190
Грозный	150	Нижний	200	Тюмень	210
Екатеринбург	210	Новгород	190	Ульяновск	190
Иваново	200	Новосибирск	220	Улан-Удэ	230
Игарка	290	Омск	210	Уфа	200
Иркутск	220	Оренбург	190	Хабаровск	220
Ижевск	210	Орел	190	Чебоксары	200
Йошкар-Ола	210	Пенза	190	Челябинск	200
Казань	200	Пермь	210	Чита	240
Калининград	170	Петрозаводск	210	Элиста	160
Калуга	190	Петропавловск-Камчатский	190	Южно-Сахалинск	210
Кемерово	220	Псков	190	Якутск	290
		Ростов-на-Дону	160	Ярославль 200.	200

Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.

Как собрать

На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.

Как поднять одному

Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.

При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра, все зависит от сечения используемых материалов.

Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.

Почему каркасное строительство дома в моде: достоинства

• маленький вес сооружения, несущие конструкции имеют относительно малую массу;
• повышенное энергосбережение, достаточно высокая теплоэффективность;
• экологичность, так как дом строится исключительно из высококачественных пород древесины и используются только безвредные для человеческого организма отделочные материалы. Кстати, благодаря тому, что с каждым днем появляются новые строительные материалы, есть возможность выбрать действительно качественные материалы;
• огнеупорность и устойчивость к динамическим и сейсмическим нагрузкам. Это можно достичь с помощью специальных средств, которые есть в любом специализированном магазине;
• долговечность и надежность конструкции;
• широкие архитектурные возможности. Это позволяет архитекторам разрабатывать практически любое проектное решение;
• быстрая установка каркаса. Строительство каркасного дома иногда напоминает детский конструктор, если наблюдать за действиями квалифицированных строителей со стороны. Но для начинающих специалистов — это настоящее испытание;
• внутренняя/внешняя отделка зависит исключительно от пожеланий собственников/будущих хозяев своего владения;

Толщина каркасных стен: специфика и состав

Что представляет собой строение стены каркасного жилища?

Условно можно представить его примерно таким образом

• Стойки вертикальные;
• Обвязки горизонтальные;
• Материал утепляющий;
• Материал отделочный внутренний и наружный.

Надо заметить, что независимо от конкретного вида конструкции, главный принцип строения у всех стен является одинаковым.

Благодаря ему строение получается надежным и прочным, защищенным от ветра и влаги, имеющим низкую теплоотдачу. Даже в суровых условиях северного климата дом, построенный по означенной технологии, получается теплым, уютным и комфортным. При этом толщина утепления стен в различных случаях может сильно отличаться.

В каркасном строительстве предполагается использование различных технологий. В зависимости от характерных особенностей каждой, требуются различные строительные и отделочные материалы. Выбирают их не только с учетом внешней привлекательности и эстетичности, но с учетом их рабочих и эксплуатационных качеств.

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

• сверление;
• бетонирование.

Вариант 1. В подготовленном фундаменте  и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
4. Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

Крыша

Собирается на финальном этапе строительства. Ее прочность зависит от правильности установки лагов и количества снега, которое она может удержать. В регионах со снежными зимами кровлю делают более прочной.

Монтаж стропильной системы кровли

Мы поведали об основных узлах каркасного жилья. За рамками статьи осталось множество нюансов, которые знают и учитывают в работе профессиональные строители. Не думайте, что расходы на оплату их услуг — необоснованные траты. С их помощью вы будете знать, что дом построен точно, как предписывает канадская методика, он не рухнет через 10–15 лет, но без проблем прослужит больше века.

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Изготовление фундамента

Установка винтовых свай

Поскольку конструкция модульного строения обладает небольшой массой, делать мощные фундаменты не нужно. В зависимости от характера грунта, а также высоты строения выбирают один из трёх типов фундамента:

• с применением винтовых свай
• столбчатый
• ленточный

Первый способ является самым популярным в силу его универсальности. Он может применяться практически на всех видах грунта (стандартный, заболоченный, со сложным рельефом и т.п.). Единственное место, где он не применяется – на скалистых грунтах. Недостаток такого фундамента – самая высокая стоимость из всех вариантов.

Небольшие строения на семью из 4 человек лучше всего делать на столбчатых фундаментах. Такой фундамент представляет собой асбоцементные трубы, углублённые на 80 см и расположенные в несколько рядов с расстоянием до 90 см друг от друга. Их среднее количество на один дом составляет от 120 до 150 штук. Пространство между ними засыпают песком или щебнем. После утрамбовывания всю конструкцию заливают легким бетоном или цементным раствором.

Столбчатый фундамент

Ленточный фундамент является классической технологией изготовления основания строительных объектов. Это обычная бетонная полоса, представляющая собой замкнутый по периметру строения контур. Он обеспечивает хорошую несущую способность. Учитывая лёгкость конструкции, сильно заглублять его не нужно. Такой фундамент легко сделать самостоятельно. Для этого понадобятся такие компоненты:

• арматурный прут 18 мм
• сыпучие материалы (песок, щебень, проч.)
• стальная проволока
• цемент марки 400 или 500
• средства гидроизоляции

Возведение подобного фундамента потребует минимума строительного инструмента:

• лопата
• пила
• миксер для бетона

Ленточный фундамент для каркасного дома

Периметр фундамента размечается на участке, под него вырывается неглубокий ров. Глубина рва после снятия плодородного слоя почвы составляет не более полуметра.

На дно рва укладывается геотекстиль, а сверху насыпается подушка. Её толщина для глинистых почв составляет 50 см, для песчаных – 25 см. Далее производится возведение опалубки, после чего выполняется монтаж каркаса из арматуры и стальной проволоки.

Дальнейший этап – изготовление бетона из смеси песка, щебня и цемента и его равномерная заливка в опалубку. Для равномерной заливки бетона его постоянно утрамбовывают.

Рекомендуется заливка фундамента в два этапа. Вначале заливается первый слой (40-50% высоты), затем, до окончательного схватывания, в нём делаются отверстия. Далее бетон заливается до верхнего уровня.

После окончательного утрамбовывания фундамента и выравнивания верхнего слоя его посыпают сухим цементом. Окончательное высыхание фундамента наступает примерно через месяц, затем работы продолжаются.

Каркасный дом своими руками. Часть 1. Обвязка свайного фундамента

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Поиск стандартной документации

В сети интернет есть много чертежей типовых строений, относящимся к каркасным домам. Но полный комплект документации для начала работ придётся готовить самостоятельно. Особенно это касается случаев, когда решено возводить четырёхэтажный дом. Тогда придётся проводить строительную экспертизу в обязательном порядке.

Чертёж стропил

Чертежи на заказ – как найти инженерную компанию

Самый простой способ подготовки документации – обращение в строительную контору. Конструкторы предложат базовый проект, после этого заказчик внесёт в него необходимые изменения и поправки, которые могут касаться:

• планировки;
• числа этажей;
• дополнительных элементов (дымоход, балкон, лоджия);
• строительных материалов.
• Конструктор учтёт пожелания заказчика и создаст необходимую документацию.

Самостоятельное создание чертежей

Подготовить чертежи каркасного дома своими руками можно двумя способами:

1. Вручную – на бумаге, используя чертёжные инструменты.
2. При помощи специального программного обеспечения на ПК.

При выборе первого варианта нужно учесть, что профессиональные строители, если они будут заниматься возведением, лучше понимают документацию, которая выполнена по строительным нормативам.

Использование программ

Чтобы сделать чертёж дома на ПК не обязательно приобретать дорогостоящие профессиональные программы – для этого имеются бесплатное (или недорогое коммерческое) ПО для начинающих. С его помощью можно создать не только наглядные чертежи, но и 3D-модели для лучшей визуализации.

Дом в стиле шале

В последнее время большой популярностью пользуются дома в альпийском стиле шале. Это дом, построенный с применением нескольких стеновых материалов. Первый этаж – это каменная постройка, а второй этаж представляет собой конструкцию из дерева. При строительстве современных домов в стиле шале используются блоки из пенобетона или газобетона, а второй этаж возводится по каркасной технологии. Это намного экономичнее, чем строительство дома из камня и бревен. Блоки из газобетона прочные и вместе с тем легкие, поэтому для дома потребуется облегченный фундамент, на устройство которого не потребуется большого расхода средств и времени.

Помимо этого, у газобетонного блока есть дополнительные преимущества:

• эффективность утепления;
• высокое качество укладки.

Это дает возможность сэкономить на дополнительной теплоизоляции. Поэтому для первого этажа используются пенобетонные блоки, а второй этаж строится из легкого каркасного материала.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

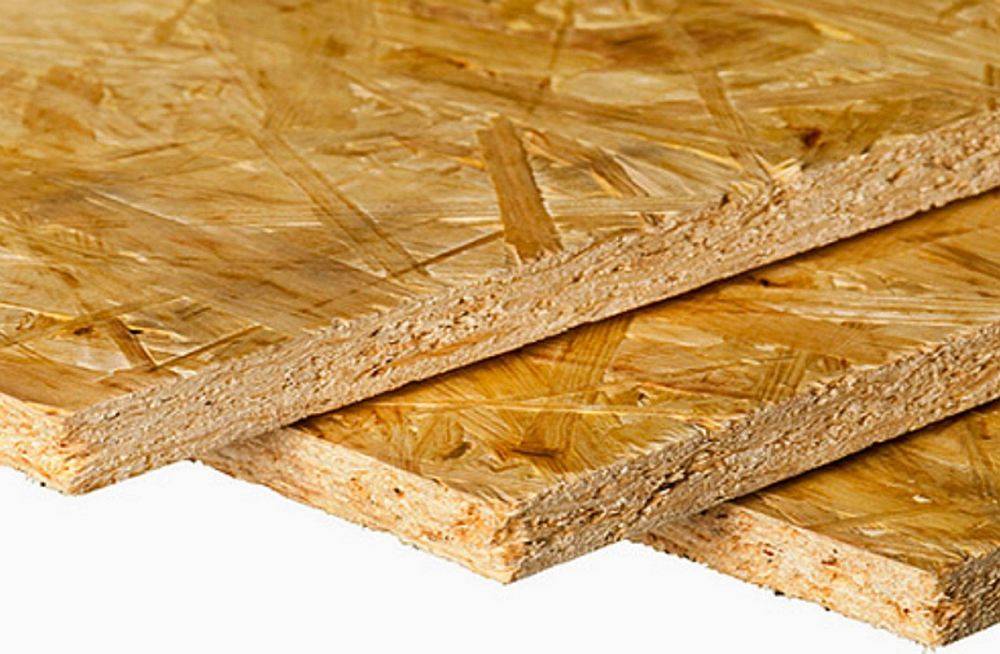

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

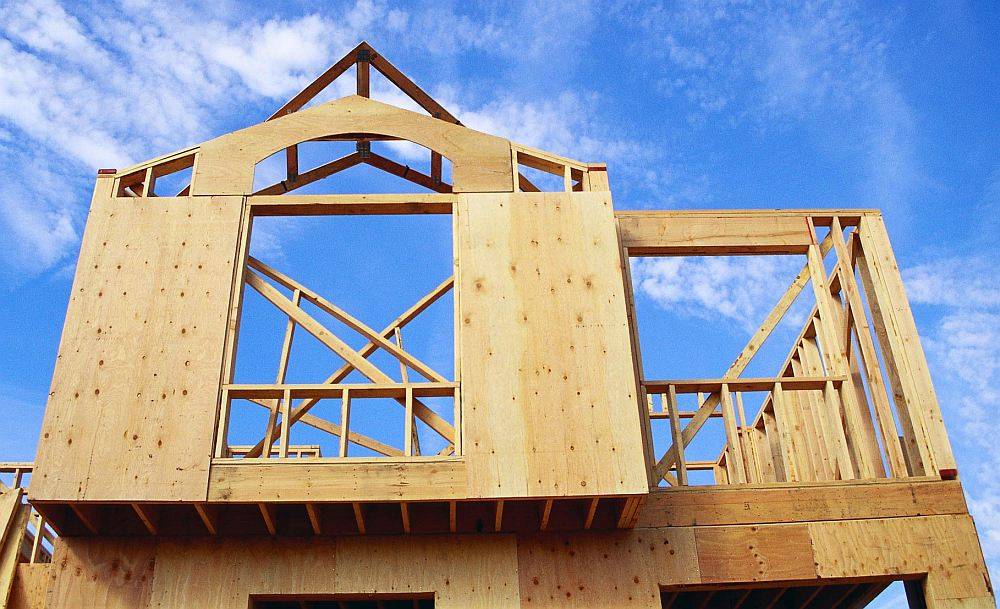

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.
