Как сделать обвязку каркасного дома из досок: нижняя и верхняя: фундамента и второго этажа своими руками – Обзор

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

  • Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
  • Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
  • Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
  • Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

  1. Разметка фундамента. После приготовления всех необходимых  материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент.

    Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.

    Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.

  2. Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги.

    Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.

  3. Устройство опалубки. Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.
  4. Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.
  5. Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

Готовый раствор заливают внутрь опалубки, там его разравнивают. Поскольку количество смеси значительное, делают несколько заходов с разрывами между ними максимум в сутки. Требуется постоянно контролировать, как себя ведет неостывший монолит.

В качестве уплотнителя массы применяют вибратор. С его помощью удаляют пузырьки воздуха, предотвращая появления пор в монолите. Когда фундамент схватывается, его накрывают пленкой либо иным водонепроницаемым материалом, чтобы предотвратить развитие трещин.

Застывает смесь примерно двое суток, а вот окончательную прочность фундамент сможет набрать лишь через месяц.

Пошаговая инструкция устройства

Итак, вы ознакомились с нашей статьей, в которой мы предельно подробно рассказали обо всех видах фундамента под каркасники, и точно решили выбрать столбчатый фундамент для вашего каркасного дома. Приступаем к обустройству.

  1. В соответствии с планом делаем разметку, отмечая места, где будут установлены столбы. Это углы дома, несущие стены и под балками перекрытия. Расстояние между столбами должно быть не более 2-2,5 метра.
  2. Копаем в отмеченных местах ямы, глубина которых зависит от уровня заглубленности столбов + подушка из гравия и песка.
  3. Некоторые заливают цементную смесь прямо в почву, используя вместо опалубки стены ямы. Однако такой способ не оправдан – влага из почвы будет соприкасаться с цементной поверхностью, и цемент будет разрушаться.
  4. Поэтому необходимо яму сделать шире и установить опалубку, которую можно сделать своими руками из досок и пленки. Не забудьте укрепить стенки опалубки укосинами, оперев их на стенки ямы. Это убережет вас от распада опалубки, что случается часто.
  5. Перед устройством опалубки делаем песчаную подушку.
  6. Заливаем в опалубку песчаную смесь, устанавливаем анкерные болты для фиксации ростверка или обвязки. Ждем, когда столбы фундамента полностью высохнут.
  7. Снимаем опалубку, если использовалась съемная опалубка или дощатая, сколоченная своими руками.

Жилой дом на столбчатом фундаменте

Сборный фундамент делается из кирпича или блоков, при чем кирпичный фундамент читается самым экономически и практически невыгодным. Блоки под фундамент устанавливают на песчаную подушку, которая должна быть хорошо утрамбована. Ровность поверхности проверяется уровнем.

Не забудьте после устройства всех столбов проверить геометрию – все поверхности должны лежать в одной плоскости, а перекос не должен составлять более 1 см. Для этого используем длинную рейку и уровень, или строительную лазерную линейку.

Лучшее видео:

Технология монтирования каркаса из бруса

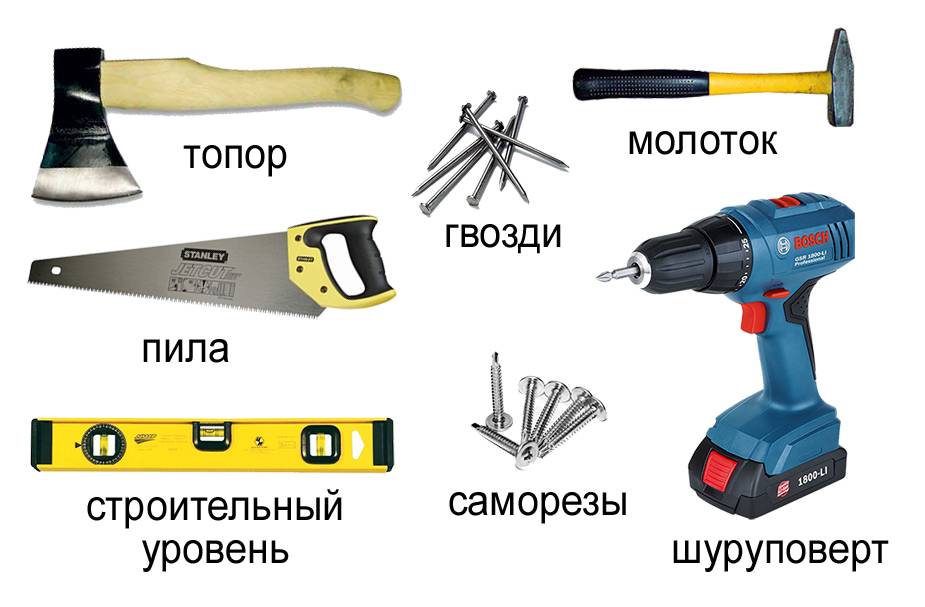

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

  • брус;
  • анкерные болты;
  • утеплитель;
  • гидроизоляционный материал;
  • антисептические средства для дерева;
  • строительный уровень, отвес;
  • плотницкие инструменты;
  • кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

  • верхней и нижней обвязки;
  • стоек;
  • укосин, придающих жесткость конструкции;
  • специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

  1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
  2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
  3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
  4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
  5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
  6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
  7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
  8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
  9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
  10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
  11. Аналогично потолочным балкам монтируются лаги для пола.
  12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.

Установка обвязки: по инструкции сборка каркасного дома продолжается установкой обвязки, к которой. будут опираться лаги пола

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

Пример установки лаг пола

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Уложенные и закрепленные лаги пола

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Список статей

Столбчатый

387

Как производится ремонт столбчатого фундамента?

Столбчатый

264

Для чего необходим и как грамотно произвести расчет столбчатого фундамента?

Столбчатый

904

Как построить столбчатый фундамент из блоков 20-20-40 своими руками?

Столбчатый

634

Пошаговая инструкция по возведению столбчатого фундамента своими руками

Столбчатый

219

Подробно о столбчато-ленточном фундаменте: из каких материалов возводится и пошаговая инструкция по монтажу

Столбчатый

467

Делаем столбчатый фундамент для веранды к дому своими руками

Столбчатый

262

Нюансы возведения столбчатого фундамента из бетонных блоков

Столбчатый

234

Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению

Столбчатый

193

Как сделать столбчатый фундамент с ростверком своими руками?

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

  • прочность грунта на участке;
  • уровень расположения грунтовых вод;
  • этажность здания;
  • необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

  • требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
  • требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
  • невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

  • прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
  • глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
  • уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Необходимые земляные работы

Устройство ленточного фундамента под каркасный дом.

начинается с устройства фундамента. И не имеет особого значения, какой тип фундамента вы решите использовать, землю придется копать в любом случае. Это значит, что вам, скорее всего, нужно будет нанимать экскаватор, а на участке появятся огромные кучи земли и впечатляющих размеров яма.

Ленточный фундамент представляет собой базовую часть самого бетонного основания. Он является нижней частью конструкции и несет на себе всю нагрузку дома. Ленточное основание должно быть устроено ниже максимальной глубины промерзания почвы.

Главными проблемами, представляющими опасность для устойчивости и прочности бетонного основания, являются грунты с плохими инженерными свойствами или с нарушенной структурой. Если на вашем участке грунт с нарушенной структурой, его нужно извлечь и заполнить место бетонным раствором. В регионах с большим количеством осадков необходимо позаботиться об организации отвода воды от фундамента.

Подготовка к процедуре

Во время подготовки к процедуре создания основания требуется учесть ряд факторов:

  1. Обустройство проводится по чертежам с учетом будущих особенностей дома, в том числе необходимой несущей способности и наличия дополнительных пристроек.
  2. Все материалы должны проверяться до начала работ на дефекты и любые повреждения.
  3. Проводится предварительная обработка древесины антисептиками.
  4. Подготавливаются необходимые инструменты и механизмы, в том числе лебедки.

Подбор материала — качество и размер

При выборе материала учитывают, что брус может быть клеевым, то есть склеенным из досок, или натуральным. Первый вариант уже обработан предварительно и готов к использованию при строительстве. Второй тип бруса необходимо обрабатывать самостоятельно.

При выборе должны быть учтены следующие факторы:

  1. Хвойные породы больше подходят для обвязки, чем лиственные.
  2. Материалы не должны иметь никаких повреждений. Приобретение качественного бруса считают залогом длительной эксплуатации.
  3. Наиболее часто для создания обвязки применяют брус с сечением 200×150 мм. При увеличенной массе объекта, в том числе возведении дома в два или три этажа, рекомендуется использовать брус 200×200 мм.

При создании основания под легкое сооружение может применяться брус 150×150 мм. Такой вариант требует использования только качественного бруса из хвойных пород, которые имеют повышенную прочность.

На фото ниже представлен брус 150х150 мм:

При любом строительном процессе, связанном с созданием основания на свайно-винтовом фундаменте, требуется не экономить на качестве древесины. В противоположном случае конструкция получит ухудшенные характеристики.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
