Обратный клапан на вентиляцию: разновидности и монтаж своими руками

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление устройства оправдано только в том случае, если вентиляционная решетка или короб воздуховода имеют нестандартную форму и размер. В таких случаях быстрее и экономичнее сделать устройство своими руками, чем тратить время и деньги на создание адаптеров. Простейшим устройством “сделай сам” является однолопастной лопастной клапан, в котором в качестве заслонки используется пластина из твердого пластика или тонкого металла, лист плотного картона или лавсановая мембрана.

  • Далее из центра верхней стороны нарисованной фигуры проведите перпендикуляр к ее нижней стороне, отступите от него в обе стороны на 7 мм и через эти точки проведите еще две линии, параллельные первой. В результате прямоугольник будет разделен на две половины вертикальным мостом, на который в дальнейшем будут опираться свободные стороны обоих закрылков.
  • Итак, для того чтобы сделать канальный обратный клапан с естественной тягой, необходимо взять вентиляционную решетку, приложить ее к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и нарисовать получившийся прямоугольник по центру картонной заготовки.

  • Затем из лавсановой пленки вырезают два куска прямоугольной формы, каждый из которых в два раза меньше большого картонного куска. Затем они приклеиваются к внешним сторонам рамы так, чтобы в закрытом состоянии они лежали на центральной перемычке. Дизайн напоминает окно с двумя крыльями, где картонный элемент выступает в качестве рамы, а две прямоугольные пленки – в качестве крыльев. Крылья можно прикрепить к раме с помощью скотча или степлера.
  • Затем вырежьте обе части прямоугольника, не касаясь перемычки. У вас должна получиться форма, напоминающая раму пластикового окна.

  • Затем откройте створку окна и проверьте работу клапана. Если все сделано правильно, воздушный поток откроет обе створки “картонного окна” и свободно выйдет в вентиляционный канал. После проверки пластиковая решетка прикручивается саморезами к картонному демпферу.
  • Когда конструкция будет готова, ее следует прикрепить к стене саморезами на конце вентиляционного канала. Клапан должен быть расположен таким образом, чтобы приклеенные клапаны могли открываться в направлении вентиляционного канала.

Существует также более простой метод. Для этого заслонки из фольги приклеиваются непосредственно к задней части вентиляционной решетки. Однако в данном варианте пленка крепится к боковым сторонам пластиковой решетки с помощью клейкой ленты, которая со временем может потерять свои свойства и отклеиться. Поэтому предпочтительным решением является наклеивание пленки на поверхность картона.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

  1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
  2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
  3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Кроме того, стоит учесть следующие правила:

  1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
  2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Рейтинг лучших пластиковых клапанов

TiRo Market d-120 ОК120

Простое, но эффективное устройство, которое предотвратит загрязнение воздуха в квартире. Изготавливается полностью из пластика. Поэтому во время работы пользователь не услышит посторонних шумов. Крепление удобное, корпус изготовлен качественно и плотно прилегает к стенке, не оставляя зазоров. Диаметр – 120 мм.

Средняя цена – 270 рублей.

клапан TiRo Market d-120 ОК120

Достоинства:

  • Долговечность;
  • Бесшумная работа;
  • Надежность;
  • Качественная сборка.

Недостатки:

FreeImport AAA3353

Надежный обратный клапан, который продается в собранном виде. Обеспечит качественную вентиляцию в любом помещении. Даже если поток воздуха будет небольшой, клапан откроется и устранит его, чтобы не загрязнять помещение отработанными газами. Конструкция простая, а монтаж не займет много времени. Все отверстия помечены, поэтому человеку достаточно приложить устройство к стене и нанести отметки.

Средняя цена – 160 рублей.

клапан FreeImport AAA3353

Достоинства:

  • Небольшая стоимость;
  • Эффективность;
  • Долговечность;
  • Не издает лишнего шума.

Недостатки:

Вент КО 125мм

Простой прибор, который поможет удалить неприятные запахи из квартиры, а также предотвратит их дальнейшее образование. Корпус изготавливается из прочного пластика и выдерживает незначительные нагрузки. Створки срабатывают без участия пользователя, при этом не издают хлопков. Универсальный диаметр подойдет для большинства помещений.

клапан Вент КО 125мм

Достоинства:

  • Красивый внешний вид;
  • Быстро устраняет запахи;
  • Хорошая пропускная способность.

Недостатки:

3 Разновидности вентиляционных изделий

Для корректной работы устройства при приобретении клапана необходимо научиться разбираться в его характеристиках. Встраиваемые конструкции различаются не только по размерам и применяемому при изготовлении материалу, но и по конструктивному исполнению:

№ п/п
Наименование
Описание и характеристика
Примечание
Фото
1
Мембрана
Заслонка представляет собой гибкий и очень тонкий материал. Под воздействие воздуха мембрана отклоняется, при обратном воздействии плотно прилипает к решетке. Изготавливают из пластика повышенной эластичности

Подходит для вентиляции с малым воздушным напором
При приобретении устройства с мембраной важно изучить мощность воздушного напора в воздуховоде. Если тяга сильная, мембрану укрепляют дополнительными ребрами. 2
Бабочка
По виду похож на бабочку

2
Бабочка
По виду похож на бабочку

Клапан разделен осью, на него закреплены «крылья»

Не рекомендовано устанавливать на воздуховоды, выходящие на улицу (в частном доме) – в морозы заледеневает и перестает работать
Конструкция снабжена пружиной, она вернет «крылья» в изначальное положение и при вертикальной, и при горизонтальной установке
При монтаже важно обратить внимание на мягкость пружины – она должна легко управляться воздушным потоком. 3
Решетка
Имеет внешний вид и принцип действия жалюзи, они закрывают вентиляционный люк. Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов
Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении

Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов
Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении

3
Решетка
Имеет внешний вид и принцип действия жалюзи, они закрывают вентиляционный люк. Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов
Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении

4
Лепестки
Похож на «бабочку», но имеет фиксированную жесткую, не преломляющуюся форму заслонки
Поворотный механизм при воздушном напоре заслонка поворачивается на 90°, при отсутствии воздуха возвращается в исходное состояние

Дополнительно обратновозвратные клапаны классифицируют по следующим типам:

  1. 1. С ручным открыванием. С помощью имеющегося рычага заслонку открывают/закрывают вручную. Минусы – плохая герметичность, требуется постоянное вмешательство человека.
  2. 2. Работающие от электропривода. Открываются при включении вытяжки (вентилятора). Минус – не используется при естественном воздухоотводе, только в принудительном порядке.
  3. 3. Механические. Работают от естественного движения воздушного потока. Возможна установка и в природную вентиляцию, и в совокупности с вентилятором, и на вытяжку.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.
  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Установка обратного клапана на вентиляцию

  • Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:
  • обратный клапан;
  • инструкцию по сборке;
  • шуруповерт (можно ограничиться обычными отвертками);
  • саморезы;
  • уплотнитель (или силикон).

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия.

Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы

Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции

Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.

Обратите внимание!

После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными.

Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана.

Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям.

Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

  1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
  2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
  3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

  • Нужно снять старую вентиляционную решётку.
  • Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
  • Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
  • Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
  • Мембраны к картонной рамке прикрепляют при помощи скотча.
  • Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
  • Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

10 Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

9 Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

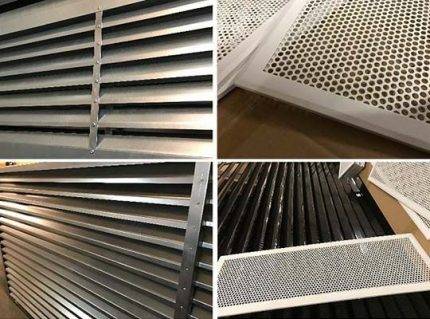

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

9.1 Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

9.2 Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

9.3 Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

9.4 Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

  • Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
  • Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
  • Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
