Канализационный обратный клапан

Выбор аэратора

При выборе этого оборудования стоит обращать внимание на такие аспекты как:

1. вид устройства;
2. диаметр;
3. компания — производитель.

Виды аэраторов

Сегодня производители предлагают на выбор три вида:

• кинетический – задачей этого устройства является предотвращение скапливания в трубопроводе избыточного количества воздуха;
• автоматический – служит для удаления воздуха, находящегося под высоким давлением;
• комбинированный – совмещает функции двух предыдущих клапанов.

Для эффективной и бесперебойной работы лучше покупать последний вариант.

Диаметр клапана

Правильный выбор диаметра вакуумного канализационного клапана, это второй по значимости фактор который стоит учитывать при выборе устройства. Остановимся на этом подробнее.

Аэратор канализационный 50

Такой клапан может справляться только с небольшим количеством воды и устанавливаются на сливную трубу от ванны, раковины и т.п. Для его монтажа есть несколько правил:

1. подключить его можно только к трубе с самым малым диаметром;
2. монтируется после последнего сантехнического прибора;
3. устанавливается в самой высокой точке трубопровода.

Аэратор канализационный 110

Эти клапаны способны справиться с большим количеством жидкости и подключаются к стояку или на окончание фановой трубы. Производится как с внутренним так и внешним монтажным элементом. Преимущества:

• не нужно выводить трубу через перекрытия и кровлю;
• автоматическое регулирование давления;
• доступная цена и простой монтаж.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Правила установки

В многоэтажном доме существуют два варианта монтажа обратной арматуры:

1. Клапан с большим сечением устанавливается на стояк в подвале (если дом не выше 5-и этажей) или для каждой квартиры первого и второго этажа (на входе трубопровода в стояк).
2. Кроме того, можно установить эту арматуру для каждого сантехнического прибора или отдельно для ванной и кухни.

между септиком и домом.

Особенно важно присутствие в автономной системе канализации обратной арматуры, если септик установлен в частном доме в месте с высоким уровнем грунтовых вод. Для монтажа этого элемента необходим смотровой колодец, который сооружается одновременно с наружным трубопроводом

Если клапан можно достать рукой (глубина залегания системы небольшая), то колодец может быть неглубоким и с небольшим диаметром. Если трубы прокладываются глубоко, сечение колодца должно быть таким, чтобы в него мог спуститься человек.

Кроме того, в доме, так же как в квартире, можно установить такой элемент на каждый сантехнический прибор.

При монтаже следует учитывать, что:

• стрелочка на клапане должна быть направлена по направлению движения сточных вод (к септику или коллектору);
• перед монтажом желательно провести испытание арматуры на герметичность (если герметичность нарушена, во время эксплуатации будет возникать шум);
• в действующую систему канализации эта арматура просто врезается (диаметр клапана должен соответствовать диаметру системы, в противном случае используются специальные переходники);
• клапан следует установить в систему так, чтобы он был доступен для обслуживания.

Лучше всего, если эта арматура монтируется в систему канализации во время ее установки или замены. При покупке стоит учитывать, что самая дешевая модель далеко не всегда самая лучшая. Потери при затоплении могут оказаться гораздо выше, чем стоимость качественной арматуры. Сегодня можно купить даже фурнитуру с электродвигателем, который работает от бытовой электросети или батарейки. Запирающие элементы в этих устройствах открываются полностью, что предотвращает образование скоплений грязи на бортиках. Если канализация засорилась и труба заполнилась на 70% от своего объема, заслонка автоматически закрывается и подается звуковой и световой сигнал.

После установки обратного клапана можно не волноваться, что при засорении системы канализации нечистоты затопят квартиру до приезда аварийной службы. Кроме того, этот элемент избавляет от неприятного запаха, проникающего в помещения из системы отведения стоков. Но клапан дает стопроцентную гарантию только в том случае, когда засоры образуются из-за неправильной эксплуатации системы. Если во время монтажа трубопровода для отвода стоков допущены ошибки, то его нужно заменить или отремонтировать (если возможно). Иначе может получиться так, что квартиру нечистотами затопят соседи сверху.

Принцип работы вентиляционных клапанов

При смывании жидкости из полного бачка унитаза или разовый выход воды из ванной в трубе образуется столб воды, играющий роль поршня. Соответственно, за ним создается разрежение воздуха, вакуум, и иногда может происходить высасывание жидкости из гидрозатворов и сифонов.

Чтобы этого не происходило, труба стояка должна сообщаться с атмосферой. В доме, имеющем несколько этажей, просто выводят стояк через крышу, а в своем частном доме, не каждый хозяин решится нарушать кровлю ради выноса этой трубы. Для решения проблемы на фановую трубу устанавливается вентиляционный клапан.

Все они разные по конструкции, но принцип работы у них одинаковый, и сводится к следующему:

1. Все изделия цилиндрических клапанов канализации делаются из жесткого пластика. Внутри корпуса находятся перепускные каналы для выхода воздуха и, собственно, сам клапан в виде тарелки.
2. В обычном состоянии, когда давление воздуха в трубе равняется наружному давлению, диск закрывает отверстие и не дает проходить газам со зловонным запахом из канализационной трубы в жилое помещение.
3. При мгновенном выходе жидкости, в трубе канализации создается разреженное состояние, тарелка поднимается под действием атмосферного давления, давая возможность проходить воздуху.
4. После того, как наружное и внутренне давление выровнялись, клапан для канализации приходит под своим весом обратно и устанавливается в режим ожидания.

Монтаж клапанов при устройстве канализации, избавит домовладельца не только от неприятных запахов, хлопающих звуков и непосредственно, появившейся в туалете зловонной лужи, но и от появления грызунов.

Когда и куда ставить

Как уже говорили, обратный клапан на канализацию — устройство довольно громоздкое. В квартирах обычно санузлы маленькие, место найти сложно, но приходится — если не хотите иметь гейзер вместо унитаза.

Точные размеры канализационных клапанов зависят от диаметра трубы, на которую устройство ставят. Например, для 100 диаметра канализационной трубы, минимальная длина — 40 см, высота и ширина — чуть меньше. Такой ящик надо установить перед входом в стояк.

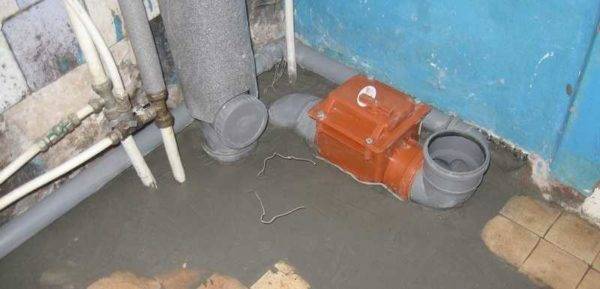

Обратный клапан для канализации установлен

При этом часто приходится разбивать пол, уложенную уже плитку — надо совместить отверстия в корпусе с трубами, отцентровать все, проследить за требуемым углом наклона. Особенно «радует» такая перспектива если недавно сделан ремонт. В этом случае тоже есть вариант — врезать обратный клапан в стояк выше вашего входа. Но на такие работы — вмешательство в общедомовую систему (установка сантехнических приборов на вашем отводе под эту категорию не попадает), а на них требуется письменное разрешение, придется оповещать жильцов, перекрывать воду, работать будут представители эксплуатационной организации или водоканала. В общем, морока та еще, потому такой способ решения проблемы применяют очень редко.

Если места для общего устройства не нашлось, ставят обратные канализационные клапана на каждый сантехнический прибор — отдельно на унитаз, ванну, умывальник, раковину и т.п. Это если к стояку отдельно идут трубы от каждого из приборов. Если же у вас, только два направления — на унитаз, а потом на ванну-умывальник- мойку и т.д., то обойдется установкой двух устройств — один персональный на унитаз (диаметр совпадает с диаметром выходного патрубка) и второй — общий, на ветку, которая идет ко всем остальным приборам. Его размер должен совпадать с диаметром трубы разводки, а чаще всего это 50 мм.

Как ставить унитаз своими руками смотрите тут.

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Ситуации бывают разные, и если произошел засор канализации, то смело обращайтесь в компанию СК-Сити. Поможет вам устранить засор, и если нужно проложить трубы заново.

Виды обратных клапанов и принцип их работы

Принцип работы запорного клапана основан на перекрытии заслонки или создании другого препятствия для стоков, которые поднимаются в обратном направлении. На выходном патрубке или внутри устройства установлен шарик или пружинный механизм. При подъеме сточных масс давление снизу на шар или заслонку увеличивается, а они прижимаются к выходному отверстию, перекрывая просвет трубы.

Существует несколько типов клапанов: шаровые, подъемные, лепестковые и межфланцевые. Подробно рассмотреть, как работает каждый тип устройства, можно на видео, где демонстрируется нормальный и обратный ток воды, который блокируется запорной арматурой.

Принцип работы обратного клапана.

Поворотные лепестковые

В поворотных клапанах запорной частью конструкции является тарелка (мембрана), усиленная пружиной. Мембрана выполнена в виде лепестка — округлой заслонки.

Если сточные массы движутся вниз под действием силы тяжести, то она поворачивается и смещается, не препятствуя прохождению воды. Гидравлическое давление сжимает пружину, и в ней накапливается механическое напряжение. Когда давление падает, пружина разжимается, а проход запирается. Если сброс стоков сверху отсутствует или массы движутся в обратном направлении, то усилие пружины прижимает «лепесток» к ободку устройства.

Диаметр клапана больше, чем трубопровода, поэтому в месте его установки может возникнуть затор. Чтобы избежать его образования, в верхней части устройства располагают технологическую крышку, которую можно снять для прочистки просвета, промывания стенок и механизма.

Подъемный

В подъемном клапане препятствие не поворачивается относительно направления потока, а движется строго вертикально.

Схема устройства подъемного канализационного клапана.

Благодаря конфигурации устройства входное отверстие стока находится ниже, чем выходное. При нормальном прохождении сточных масс давление приподнимает запорную крышку, сжимая пружину, которая прижимает ее к ободку трубы.

Из-за вертикального расположения прижимающей пружины подъемный клапан является более надежным, чем поворотный, но засоряется гораздо чаще. Для восстановления проходимости трубы необходимо снять несколько болтов, а затем заменить или очистить устройство от мусора.

Шаровый

В шаровом приборе входное отверстие перекрывается крупным пластиковым шариком. Верхняя часть клапана разработана таким образом, чтобы при движении сточных масс сверху вниз шар вдавливался в специальное углубление. Это углубление располагается сверху трубы, поэтому округлое препятствие приподнимается только на диаметр потока.

Строение шарового обратного клапана на канализацию

Углубление и входной ободок соединены дополнительным сочленением, которое облегчает перемещение шара.

Из-за отсутствия уклона в противоположном направлении при обратном токе фекалий шарик не поднимается, а прижимается к ободку входного клапана.

Шаровые запорные устройства хорошо подходят для встраивания в систему напорной канализации. Усилие потока, нагнетаемого насосом, надежно удерживает шарик в углублении, не позволяя уменьшить давление воды.

В отличие от пружинных клапанов, она допускает просачивание сточных вод из-за неплотного прилегания шара. Это считается существенным недостатком, несмотря на то, что просочившихся масс и вод недостаточно для затопления.

Межфланцевый

Межфланцевый обратный клапан обладает небольшими размерами.

Межфланцевый клапан отличается небольшими габаритами. Запорная часть выглядит как заслонка, которая поворачивается относительно нормального потока жидкости.

Если крепление заслонки представляет собой горизонтальный стержень по центру устройства, то запор состоит из 2 частей-полукругов. Запор в виде цельной тарелки крепится к стенке клапана тугой пружинкой.

Несмотря на размерное преимущество в сравнении с другими пружинными моделями, межфланцевые приспособления устанавливаются преимущественно в водопроводные сети, а не в канализацию.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Устройство

Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:

• приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы;
• ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения;
• систему фиксации запорного устройства с дополнительной функцией ревизионного люка;
• выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.

Заключение

Обратный клапан для канализации, после несложной установки в систему слива и отвода продуктов жизнедеятельности, становится надежной преградой и важным защитным элементом жилого пространства от возврата сливных стоков и отходов, запахов канализации при авариях, засорах и пробках в главном канализационном коллекторе. Стандартное местоположение запорного канализационного устройства в системах с диаметром 110 мм – после унитаза, а также в разрыве трубы, ведущей в центральную систему (колодец) из индивидуальной квартиры (домостроения). Недорогое приспособление сбережет нервы и силы хозяев, сохранит имущество, предупредит возможные материальные траты.
