Общие сведения
Перед тем как выполнить установку предохранительного клапана на водонагреватель, необходимо подробно изучить его устройство, принцип действия, преимущества и недостатки. Все эти сведения помогут максимально качественно выполнить работу и избежать каких-либо проблем.
Защитный регулируемый клапан сброса давления
1.1
Устройство и принцип действия
Клапан сброса избыточного давления воды в водонагревателе представляет собой довольно простое устройство, обеспечивающее безопасную работу всей системы отопления. В его состав включены 2 клапана и несколько дополнительных элементов.
Полный перечень составных частей:
- корпус устройства, изготовленный из никеля или латуни;
- основной редукционный клапан, позволяющий выпускать жидкость при повышении давления;
- обратный клапан, предотвращающий утечку теплоносителя при резком снижении давления в системе;
- штуцер для слива жидкости;
- рукоятка для принудительного сброса давления.
Механизм работы:
- 1. Тарельчатая пластина обратного клапана отжата потоком теплоносителя. Это происходит до тех пор, пока давление в водопроводе превышает показатели в бойлере.
- 2. После выравнивания обоих параметров пружина поджимает пластину к выступам корпуса, перекрывая поток жидкости.
- 3. На следующем этапе начинается постепенный нагрев теплоносителя. Увеличение температуры способствует росту давления.
- 4. Как только показатели достигнут предельных, пружина основного защитного клапана сжимается и теплоносителю открывается выход к штуцеру.
- 5. Через него часть жидкости сливается до тех пор, пока давление в бойлере не опустится ниже критического уровня.
Сбросной предохранительный клапан в системе отопления
1.2
Преимущества и недостатки
Защитный клапан, как и любое другое устройство, имеет несколько преимуществ и недостатков
Их обязательно нужно брать во внимание перед покупкой приспособления и началом его установки. В противном случае можно столкнуться с серьёзными проблемами, которые снизят эффективность отопительной системы и приведут к возникновению аварийных ситуаций
К положительным характеристиками устройства относят:
- предотвращает гидроудары (резкие скачки давления, вызванные быстрым изменением скорости потока теплоносителя);
- препятствует возвращению нагретой жидкости в водопровод;
- позволяет слить всю воду из нагревателя (при необходимости проведения ремонтных или профилактических работ);
- защищает от резких перепадов давления в системе;
- имеет простую конструкцию;
- легко ремонтируется;
- не требует длительного обслуживания и особого ухода;
- не оказывает негативного воздействия на людей и окружающую среду;
- стоит сравнительно дёшево.
Среди негативных моментов выделяются такие:
- частый выход из строя отдельных деталей конструкции;
- трудность регулировки жёсткости пружины;
- постоянное стравливание жидкости.
Предохранительный клапан для твердотопливного котла отопления
Обвязка клапана в системе бойлера
Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.
Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.
Куда ставить предохранительный клапан
Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.
Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.
Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.
Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.
Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.
Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс «холостого» подтекания.
Выбор и установка
Выбирать предохранитель следует, основываясь на показателях давления, которые способен выдержать прибор. Эту цифру обычно вносят в техпаспорт. Помимо этого, на выбор может повлиять объем резервуара. Существуют системы с порогом срабатывания в шесть, семь, восемь, десять Бар. Это наиболее распространенные значения для срабатывания предохранителя.
Процесс установки довольно прост.
- Намотайте на резьбу специальную ленту или льняную паклю для герметичности.
- Накрутите клапан на патрубок.
- Продолжайте закручивать его до упора руками, а затем произведите несколько оборотов при помощи ключа.
- Не забудьте о правильном выборе места для его монтажа. Специалисты рекомендуют прикрепить его прямо на патрубок входа для холодной воды.
Схема демонстрирует расположение шарового крана. Его используют для удаления жидкости из резервуара при консервации на зиму или во время демонтажа. Также осушение может потребоваться во время профилактики или ремонта. В большинстве случаев его устанавливают на тройник, который, в свою очередь, соединяют с системой предохранителя.
Не стоит экономить на такой важной детали, как предохранитель. Это устройство поможет вам не только сохранить работоспособность нагревателя, но и, возможно, спасет от тяжелых травм
Скачки давления в водопроводе — это нередкое явление, и от поломки резервуара никто не застрахован. Потратьте некоторое время на установку предохранительных клапанов и будьте уверены в собственной безопасности.
Принцип работы
Стандартные предохранители водонагревателя состоят из трех самостоятельных клапанов:
- сам предохранительный клапан (в редких случаях подрывной);
- обратный клапан;
- спускной (сливной) клапан.
Предохранительный клапан включает в себя шток из металла, заглушку на его конце, мощную пружину и штуцер для слива жидкости. Как только давление внутри бойлера превысит значение, указанное в документах, устройство срабатывает, шток сожмет тугую пружину и она откроет доступ воде к штуцеру, через которую та и вытечет. Это происходит настолько плавно, что поток воды представляет собой просто большое количество капель.
Обратный клапан включает в себя шток из пластика с резиновой заглушкой на конце и слабенькой пружинки. В отличие от водопроводных, обратный клапан бойлера не предназначен удерживать напор воды большого давления и служит обыкновенной заслонкой, поэтому пружина настолько слаба. Он всего лишь не дает вытечь воде в трубы при аварийной ситуации или отключении воды в центральном водопроводе.
Последний, но очень важный клапан – это спускной. Он состоит из штока обратного клапана и маленькой пружинки. Он работает «на подстраховке» предохранительного. Когда давление подходит к критическим величинам, но не переступает их, спускной клапан способен нормализовать давление внутри нагревателя во время включения водопроводного крана или слива в унитазе. Когда вода в трубопроводе слегка понижает за счет этого свое давление, спускной клапан открывается, и излишки почти кипящей воды уходят назад в трубу.
Общая схема подключения к водопроводу
Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.
Подача холодной воды (сверху вниз):
- Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
- Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
- Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:
Схема подачи воды в бойлер
- обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
- предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.
Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан
Важность системы безопасности сложно переоценить
Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
При этом тэны будут все так же греть, что приведет к выходу их из строя.
Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.
Предохранительный клапан в системе
- В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
- Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
- В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
- Врезка тройника в имеющуюся трубу подачи холодной воды.
Выпуск горячей воды (сверху вниз):
- Монтаж муфты-«американки» на патрубок горячей воды бойлера.
- Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
- Врезка в разводку горячей воды по квартире или дому.
Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.
Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.
Схема подключения бойлера к водопроводу
Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:
- Металлическую трубу нужно тщательно зачистить от старой краски.
- В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
- Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.
Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью
Разновидности групп безопасности и принцип выбора подходящей модели
Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.
Рычажные модели
Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:
- горизонтально расположенный рычаг устанавливают вертикально;
- прямое соединение со штоком приводит в действие пружинный механизм;
- пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.
Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.
Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.
Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.
Модели без рычага
Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.
Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.
Узлы безопасности для больших водонагревателей
На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.
Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.
Модели оригинального исполнения
Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.
Различие по маркировке корпуса
Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.
На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.
Другие типы клапанов
Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.
Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.
Виды и конструкции + видео обзор
Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.
Пружинные клапана
Обратный клапан для водопровода с металлическим седлом
Клапан из латуни со сферической камерой
Комбинированный обратный клапан
Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.
Плюс такого клапана обратного давления воды – возможность разобрать и заменить изношенный затвор.
Поворотный лепестковый
Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.
Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

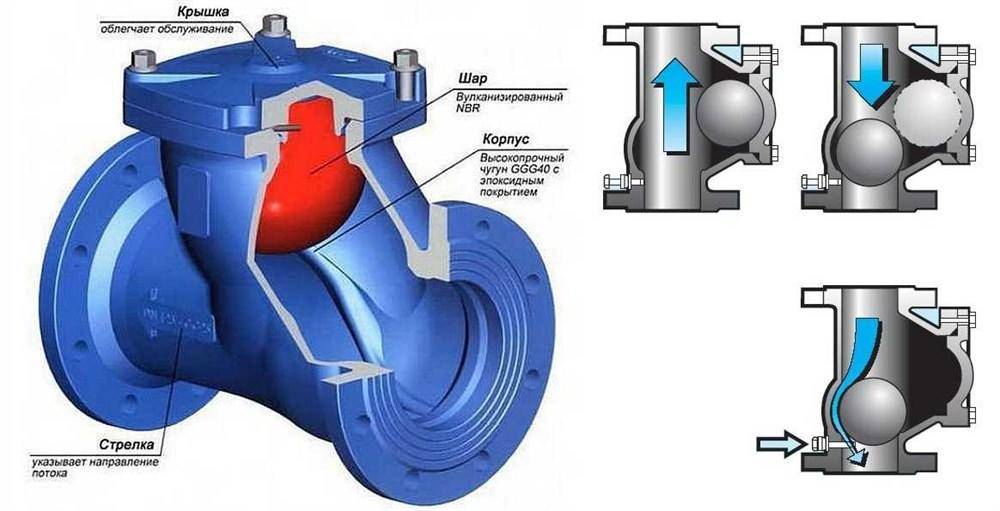

Шаровая модель
Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.
Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.
Устройство и принцип действия
Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.
В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.
Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.
В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.
Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.
На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.
Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.
На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.
Как правильно выбрать
При выборе устройства следует учитывать следующие факторы:
- PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
- Место установки.
- Степень загрязнения окружающей среды.
- Способ крепления к водопроводу.
По способу крепления клапаны бывают:
- Крепление к полипропиленовым трубам с помощью сварки.
- Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
- Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
- Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.
Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:
- Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
- Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
- Поворотного типа. В нём затворка выполнена в виде откидной створки.
- Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.
Какие виды есть
Клапан обратный межфланцевый V 275. Ду 15−100
- защита водопровода от обратного потока;
- монтируется в трубопровод, транспортирующий воду, пар;
- максимально допустимая температура -250С;
- максимально допустимое давление — 16 бар;
- материал корпуса — латунь.
Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)
- защита водопровода от обратного потока;
- монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
- максимально допустимая температура -70С;
- максимально допустимое давление — 10 бар;
- материал корпуса — чугун.
Затвор обратный поворотный ГРАНЛОК, межфланцевый, стальной
- защита водопровода от обратного потока;
- монтируется в трубопровод, транспортирующий воду, пар;
- максимально допустимая температура -110С;
- максимально допустимое давление — 16 бар;
- материал корпуса — нержавеющая сталь.
Обратный клапан подъемный фланцевый серии RD50 °F стальной
- защита водопровода от обратного потока;
- монтируется в трубопровод, транспортирующий воду, пар;
- максимально допустимая температура -350С;
- максимально допустимое давление — 40 бар;
- материал корпуса — сталь.
Преимуществом межфланцевых обратных клапанов является их малый вес и небольшой размер. Их можно монтировать не только горизонтально, но также вертикально и под наклоном. Часто они монтируются с полипропиленовыми трубами. Их надо устанавливать строго по направлению потока воды. В аварийной ситуации при остановке работы насоса может случиться гидроудар, который может привести к повреждению гидросистемы. В этом случае применяются двухстворчатые клапаны. В случае, когда водный поток идёт обратно, створки складываются и не допускают проникновения воды в систему. Диаметр таких клапанов 50−700 мм.
Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.
Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.
Задачи механизма

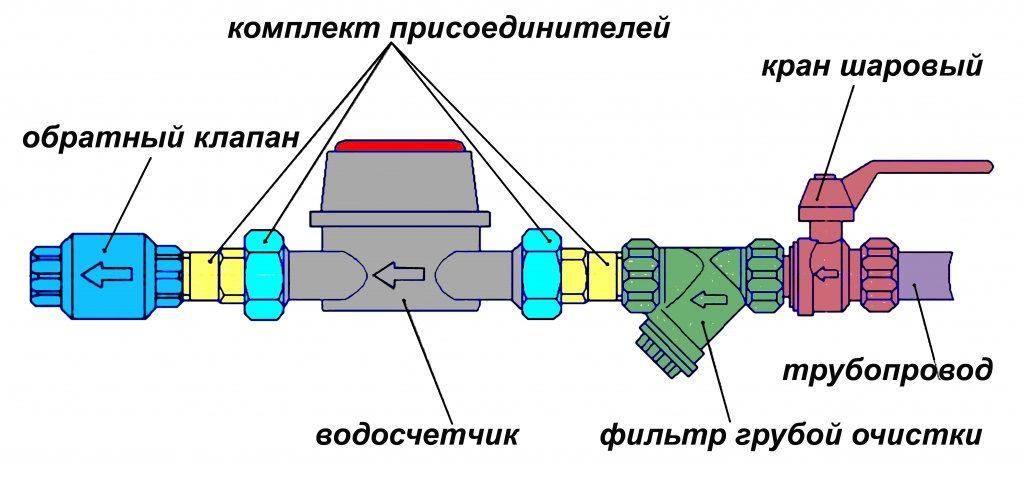

Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.
Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:
- перекрывается подача потока жидкости к смесителю;
- оставшаяся вода сливается;
- через шланг подсоединенного к смесителю пылесоса подается воздух.
Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:
- манипуляции занимают продолжительное время;
- требуется значительный расход электроэнергии;
- слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
- слишком сильный напор может повредить крыльчатку;
- для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.
Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.
При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование. В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.
Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.
Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу. Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана. Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду. При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт — есть риск, что трубу прорвет.
При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.
Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления. Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана.
Как работает такой клапан?
Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.
Устройство предохранительного клапана для бойлера
Механизм работы следующий:
- Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
- При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
- При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.
По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом.
Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.
Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.
Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.
В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.
Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа
- При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
- В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
- Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
- Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.
Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления
