Монтируем навес над крыльцом своими руками из поликарбоната в частном доме своими руками – Инструкция монтажа — Схема

Варианты навесов над крыльцом

Прежде чем изготовить козырек из поликарбоната для крыльца, стоит познакомиться с их видами.

Основные конструкции представлены в таблице:

Вид козырькаОсобенности

Односкатный

Это самый простой вид навеса над входной дверью. Он может быть подвесным или на опорах, что зависит от размеров конструкции.

Для нормального стока талой и дождевой воды, делается уклон примерно 30°. Кровля козырька бывает прямой или с изгибом.

Двускатный

В этом случае, имеется два кровельных крыла, выполненных под уклоном, обеспечивающем сток воды после дождя и при таянии снега.

Это не самый лучший вариант для козырьков из поликарбоната.

Шатровый

Конструкция представляет собой сложный округлый каркас.

Удлиненный купол

Куполообразная форма навеса используется, чаще всего, над крыльцом небольших размеров с одной дверью.

При наличии двух дверей, конструкция приобретает вид удлиненного купола, как видно на фото.

Козырек «Маркиза»

На таком козырьке не задерживается снег, и не образуются сосульки.

Арочный

Это наиболее экономный вариант козырька над крыльцом. Отличается наличием полукруглого торцевого профиля.

Размеры конструкции соответствуют суммарному размеру используемых поликарбонатных листов. Навес, в составе которого три и более листа, называется удлиненным арочным.

Формы козырьков

Прочность поликарбоната наряду с его пластичностью позволяют экспериментировать с формами навесов над крыльцом. Часто можно увидеть на фото обычные прямые крыши из монолита, но бывают и купольные навесы над крыльцом. Навесы над крыльцом арочной формы тоже очень хороши и способны стать защитой от косых дождей. Они могут иметь удлинённые формы или опоры на дополнительные столбы и часто сооружаются своими руками.

Особенно простыми бывают козырьки из монолитного поликарбоната в виде прямых навесов. Их часто ставят на консолях и крепят к стене. Скат козырька должен быть не менее 10 градусов, это позволит ему выдерживать нагрузки от осадков и даже глыб льда, летящих с крыш.

Очень практичны двухскатные козырьки, сделанные своими руками, которые часто ставят в частных домах над входом. Они прекрасно соответствуют любым архитектурным решениям. Козырёк может даже закрыть всю площадь крыльца.

Большой эстетичностью отличаются купольные козырьки, украшенные коваными изделиями.

Красивые примеры

Роскошь и великолепие сочетает в себе красивый кованый козырек. Элегантно выполненная защита от дождя и ветра придаст зданию законченный вид.

Козырек над крыльцом из карбоната, выполненный в форме большого навеса, – прекрасное решение для варианта обустройства площадки летнего кафе. Такая конструкция не только защитит посетителей от непогоды, но и составит с основным помещением единый ансамбль.

На приусадебных участках козырек из поликарбоната вполне может превратиться в открытую террасу. Многофункциональность конструкции напрямую зависит от фантазии и желания потребителя.

О том, какие бывают козырьки из поликарбоната, смотрите в следующем видео.

Достоинства поликарбоната

Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.

Арочная форма навеса наиболее популярна

Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.

Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.

Поликарбонат прекрасно гнётся, благодаря чему из него можно создавать конструкции интересных форм

Есть и другие достоинства:

  • экологичность;
  • невысокая стоимость;
  • хорошие теплоизоляционные свойства;
  • на поверхности не скапливаются осадки;
  • с материалом легко работать;
  • эстетичный внешний вид;
  • разнообразие цветов.

Основные требования к козырьку

Козырьки и навесы для крыльца из поликарбоната, как и из любого другого материала, должны удовлетворять таким требованиям:

Иметь надежную жесткость конструкции. Ей придется выдерживать довольно значительные нагрузки. Это и поток воды, и снегопад, и сильный ветер. Для придания достаточной устойчивости конструкции, изготавливается специальный каркас или основание, на которое будет крепиться поликарбонат или другой материл. При этом самая большая цена у кованого каркаса, который придают дому аристократичность, а вход делает торжественнее и наряднее.

  • Правильно определить площадь козырька. Идеальными размерами считаются такие, когда козырек прикрывает полностью входную дверь и примерно 40 см всю площадь по ее периметру. А продлив навес до подъездной дорожки, выйдя из автомобиля, не придется под дождем перебегать в дом. Расширив над крыльцом козырек, можно получить навес над всей террасой. Но, в этом случае понадобится устанавливать дополнительно опоры.
  • Иметь оптимальную форму козырька. Помимо хорошего водоотведения, навес должен гармонировать с общим решением архитектуры фасада дома.

Классический экстерьер козырька на входной двери

Козырек над террасой

Рекомендации от дизайнеров по устройству крыши козырька

Художественная ковка позволяет придать крыльцу особенный облик. Стандартная конструкция в таком случае приобретет свой уникальный стиль. Презентабельный внешний вид крыльца стоит всех средств, затраченных на художественное оформление

Дизайнеры акцентируют внимание не только на эстетическом аспекте, но и на надежности конструкции.

В нынешнее время выполняется оформление, как внутренних помещений, так и самого входа в здание. При выборе дизайна козырька или навеса нельзя забывать о его сочетании с внешним видом всего дома. Например, блочное здание неудачно будет смотреться с деревянным навесом над крыльцом, как и наоборот.

Виды и типы

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Козырек над входом: общее устройство

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

  • металла:
    • стального уголка;
    • полос металла;
    • круглой трубы;
    • профилированной трубы;
  • древесины — деревянного бруса.

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

  • шифер;
  • металлочерепица;
  • профнастил;

  • мягкая битумная черепица;
  • натуральная черепица;

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

  • шифер (обычно плоский, но не факт);
  • профнастил;
  • поликарбонат;
  • деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

  • деревянный навес;
  • поликарбонат (необязательно поликарбонат сотовый, есть и листовой);

  • листовой пластик;
  • стекло.

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Резной навес из фанеры, крытый железом

Далее приведена пошаговая инструкция с фото, как построить резной навес над крыльцом своими руками из фанеры. Этот навес довольно красиво смотрится, но он не прослужит долго, может испортиться от постоянных дожей и снега. Можно покрыть для надежности навес лаком или любыми влагозащитными пропитками.

В работе нужно использовать фанеру с шириной 15 мм в 2 слоя и доску для каркаса.

Делать так:

На подготовленной фанере нарисовать эскиз уголков. Можно делать это произвольно на свой вкус или подготовить предварительно чертеж на бумаге. Выреза 2 уголка.

Соединить уголки досками, посередине сделать ригель для укрепления каркаса.

Спереди вырезать ажурную фронтальную перекладину.

Покрыть каркас лаком в 2 слоя. Каждый слой высушить.

Каркас готов.

Сделать кровлю. Ее можно мастерить из любого материала, какой есть.

Из оцинковки получится надежная. Лучше сделать на листе желобки для стоков, загнуть. Прикрутить лист к каркасу.

Осталось только повесить навес над дверью. Для этого можно использовать болты и саморезы.

Навесы для крыльца выбор материала, дизайн

Из чего сделать навес своими руками, из металла или дерева? В этом разделе мы поговорим об особенностях этих материалов.

Выбор материала

Металл обладает качествами, делающими его идеальным для строительства навеса над крыльцом:

  • Высокая прочность. Металлические опоры выдержат кровлю любой тяжести, а все сооружение может иметь любую площадь.
  • Возможность возводить сооружения с любой площадью.
  • Пожаробезопасность.
  • Доступность и широкий ассортимент материала в магазинах.
  • Простота в монтаже. Навес на крыльцом из поликарбоната с металлическим каркасом можно построить, даже не обладая навыками сварки, — элементы хорошо крепятся и с помощью метизов.
  • Широкие возможности моделирования. Каркас кровли из металлопрофиля при желании делается даже волнистым. Доступна масса вариантов кованных конструкций.
  • Нетребовательность в уходе.

Металл особенно хорош для постройки крупных крылец с навесом загородного дома, с большим вылетом над площадкой.

Навес над крыльцом частного дома: фото сооружения из металлического профиля, окрашенного в белый цвет

Дерево уступает металлу по эксплуатационным характеристикам. Как то:

  • Прочность относительно толщины материала – профильная труба 2 х 3 см значительно превосходит по прочности деревянный брусок того же сечения.
  • Устойчивость к атмосферным проявлениям – дерево боится продолжительной влажности.
  • Устойчивость к поражению грибками – навес над крыльцом из дерева, своими руками сделанный, через некоторое время может начать гнить.

Обратите внимание: из-за этих недостатков дерево редко применяется для возведения крупных форм, — для авто, бассейнов и зон отдыха. Но для небольшого крыльца с навесом это хороший вариант. Обойдется сравнительно не дорого, при этом сооружение может обладать высокими эстетическими качествами.

Обойдется сравнительно не дорого, при этом сооружение может обладать высокими эстетическими качествами.

Навес над крыльцом частного дома: на фото деревянная конструкция из бруса

Разные виды дизайна

Если речь идет только защите крыльца от осадков, то можно выбрать самый простой дизайн, с несложной и недорогой конструкцией. Тут достаточно придерживаться всем известного принципа «аккуратно и чистенько». Чаще всего это навесы над крыльцом из поликарбоната и металлопрофиля, зависимого или независимого типа. Также могут использоваться и другие кровельные материалы: металлочерепица, мягкая черепица, профнастил, шифер и т. д. Главное, чтобы их цвет и характер совпадал с оформлением всего кирпичного или деревянного дома.

Поликарбонатные навесы над крыльцом: фото арочного козырька

Иногда требуется сделать навес для дома, оформленного в каком-то стиле – шале, русском, фахверк, классическом… Тут уже подбираем соответствующие материалы для строительства каркаса и настила кровли. Например, для брусового или бревенчатого дома единственно правильным вариантом будет деревянная конструкция с непрозрачной кровлей. Также это может быть деревянное крыльцо с кованным навесом.

Оформление в русском стиле

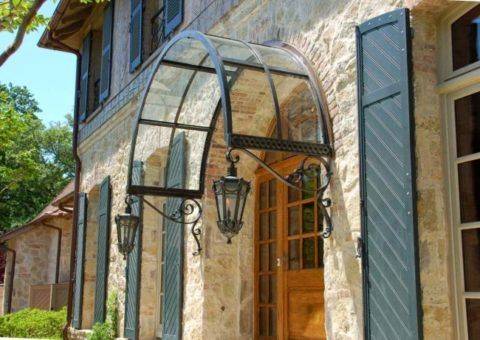

Нельзя не упомянуть кованый навес над крыльцом, своими руками который сделать пусть и не получится, но можно заказать в специализированной мастерской. Это уже не просто укрытие от дождя, а значимая часть дизайна всего фасада здания. Отделка тут как правило составляет единый ансамбль с оформлением перил на площадке и лестнице крыльца. Дополнительно козырек может украшаться коваными же фонарями, вазонами для цветов и т. д. Фото крыльца с навесом в частном доме, расположенное ниже представляет именно такой вариант.

Навес из поликарбоната над крыльцом: на фото кованая конструкция

И еще один вариант кованного навеса над крыльцом. По нему вы можете видеть, какие возможности дает применение ковки – козырек имеет необычную форму. Это не просто стандартное укрытие, выбранное по каталогу, а штучная работа по дизайну крыльца с навесом, выполняющаяся по эскизам. Они могут делаться специально для заказчика или даже приноситься им самим.

Обратите внимание: кованые навесы над крыльцом очень хорошо смотрятся с поликарбонатом. Этот материал практически прозрачен, поэтому он дает в полной мере оценить красоту металлического кружева.

Крыльцо с навесом: фото дизайнерской модели

Крыльцо с навесом: фото дизайнерской модели

Как рассчитать фермы для навеса своими руками?

Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

  • Калькулятор и специальное программное обеспечение;
  • СНиП 2.01.07-85 и СНиП П-23-81.

При проведении расчетов надо будет выполнить следующие действия:

  1. Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
  2. После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
  3. Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
  4. Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
  5. На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

При произведении расчетов следуйте таким советам:

  1. Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
  2. Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.

На этом фото изображено металлическое укрытие В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

  1. Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
  2. Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
  3. Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

Пример расчета ферм для навеса

  1. В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
  2. Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
  3. Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
  4. Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

В конечном итоге можно будет получить следующие данные:

  • Расчетное сопротивление для стали: Ry = 2,45 T/см²;
  • Коэффициент надежности — 1;
  • Пролет для фермы — 4,7 м;
  • Высота фермы — 0,4 м;
  • Число панелей для верхнего пояса конструкции — 7;
  • Углы нужно будет варить через один.

Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

Металлочерепица

Превосходный внешний вид этого материала выгодно отличает его от аналогов. Козырек над крыльцом из металлочерепицы имеет неограниченный срок службы. Он прост в монтаже, легок, прочен и не требует дополнительного ухода. Металлическая черепица великолепно смотрится с любым видом каркаса. А внешне такой козырек будет выглядеть очень представительно и шикарно.

Превосходный внешний вид металлочерепицы выгодно отличает ее от аналогов

Металлическая черепица великолепно смотрится с любым видом каркаса

Козырек над крыльцом должен гармонично смотреться с самим зданием

Но металлочерепица имеет и недостатки. У нее отсутствует шумоизоляция (если вы любите звук дождя – вам это будет только на руку). В летний зной такой материал будет сильно нагреваться, хотя для расположенного над головами козырька это не существенно.

Козырек с черепицей смотрится очень красиво

Устройство навеса над крыльцом из дерева

Для примера выбран более габаритный навес для крыльца и веранды. Он довольно подробный и объясняет, как сделать крыльцо с навесом своими руками.

Схема деревянного навеса с опорами

Согласно схемы, размер конструкции составляет 5490х3340 мм, в качестве кровли используется сотовый поликарбонат 10 мм толщиной. Высота возле стены 2900 мм, возле стоек 1930 мм. Такие габариты позволят надежно защитить не только входную дверь, но и веранду.

Последовательность выполнения этапов работ:

  1. В местах расположения опор выкапываются лунки 300х300 мм глубиной не менее 700 мм. Они заливаются бетоном и оставляются до полного отвердения – 7-12 дней. После отвердения к ним прикручиваются кронштейны из нержавеющей или оцинкованной стали. Опоры имеют сечение 120х120 мм;

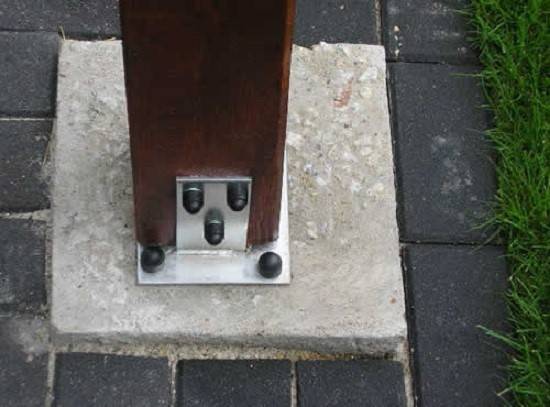

Крепление опор к фундаменту, на фотографии видно антикоррозионные пластиковые заглушки для болтов

  1. На стене дома крепятся металлические кронштейны, к которым присоединяются опорные поперечные балки 120х60 мм. Вместо кронштейнов можно использовать поперечный брус по всей длине навеса, который крепиться к стене в 5-6 точках;

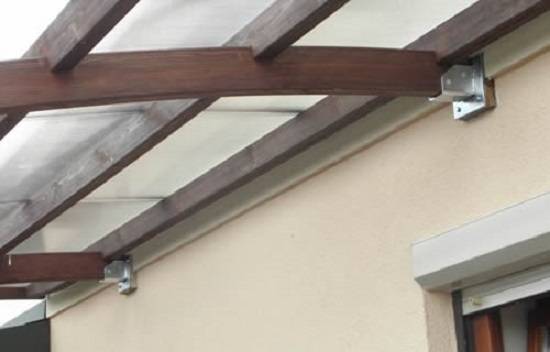

Крепление к стене навеса под крыльцом своими руками, допускается использование прямых опорных балок вместо более дорогих изогнутых

  1. Места соединения поперечных опорных балок с вертикальными столбами рекомендуется усиливать специальными металлическими уголками;

Усиленное крепление несущих элементов каркаса

  1. Установка продольных балок обрешетка 120х60. Для более надежного сочленения и эстетичного вида узла в балках обрешетки выбираются пазы. С той же целью устанавливаются и небольшие изогнутые укосины.

Поперечные балки крепятся при помощи шурупов, в самих деревянных элементах выбираются потайки

  1. В качестве кровельного материала для крыши навеса используется поликарбонат. Его крепление производится при помощи специальных шурупов саморезов с полимерными, герметизирующими шайбами прокладками.

Готовое крыльцо с навесом загородного дома

Почему именно поликарбонат?

Данный материал соответствует самым разным требованиям, он надёжен, долговечен и эстетичен. Козырёк над крыльцом из поликарбоната своими руками доставит много радости. Многообразие цветов и оттеков материала позволяют сделать правильный его выбор в соответствии с дизайном фасада здания. Технические характеристики его уникальны. Поликарбонат обладает отличной светопроницаемостью, в состоянии переносить серьезные механические нагрузки, имеет достаточную прочность, экологичен, легко гнется в случае необходимости. Навесы на крыльцо из него получаются просто отличные.

Навесы на крыльцо могут иметь любые размеры. Поликарбонатом можно даже покрыть всю площадь двора, создавая защищённую зону отдыха, которую можно потом заснять на фото.

Невысокие цены на поликарбонат зависят от толщины материала, его плотности и цвета. Они делают поликарбонат востребованным материалом, который используется в очень разных целях. Навесы на крыльцо дома – одна из них.

Стоимость козырьков из поликарбоната

Изделия для эстетичности помещений, жилья или места работы не могут стоить дёшево. Цена определяется толщиной поликарбоната, его типом и цветом, сложности конструкции и материалом каркаса. Многое зависит от производителя изделия. В любой точке страны существует немало компаний, специализирующихся на изготовлении изделий из поликарбоната. Как уже отмечалось в данном материале, дороже всего обойдутся козырьки с кованым каркасом и с использованием монолитного поликарбоната. Изготовление обойдётся не менее 3 тыс. рублей. Но это минимальная цена, которая обычно бывает больше.
