Делаем навес для авто из дерева, поликорбоната

Декорирование и фотогалерея неординарных решений

Чтобы сделать навес на даче под машину, а потом облагородить объект, частные мастера предлагают несколько вариантов. Декор – немаловажный элемент. Этот процесс проводится после завершения строительства, но его аспекты стоит продумать заранее. Для полностью открытого объекта, добавить эстетику возможно только по периметру.

Варианты:

Элитный способ отделки металлом. Этот вариант дорогостоящий, но при регулярной обработке, конструкция прослужит несколько десятилетий и не поменяет свой эстетический вид.

Вариант с коваными элементамиИсточник moscow-kovka.ru

Откосы можно декорировать брусками или сделать деревянную «скандинавскую» сетку по периметру. Они могут быть резными или оформленными сплошной доской.

Декор деревянными элементамиИсточник static.tildacdn.com

Можно оббить фронтоны вагонкой или закрыть поликарбонатными листами. Этот вариант будет гармонично смотреться, как с деревянными, так и с кирпичными колоннами.

Кирпичные колонны в сочетании с невесомой крышей из поликарбонатаИсточник metallika72.ru

Если в строительстве участвует преимущественно дерево, можно облагородить торцы деревянными резными изделиями, на которые потом будет крепиться водосток.

Необычная геометрия и простота монтажаИсточник plodovije.ru

Кованый вариант смотрится очень богато, но и затрат потребует соответствующих. Нельзя забывать также про внутренний декор: мебель, занавески, цветочные горшки.

Вариант из металлочерепицыИсточник yandex.net

Невесомость, легкость и современные конструкторские решения отражены в следующей вариации.

Прозрачный вариант с закрывающимся въездомИсточник alstroy.kz

Навес-шатер может быть мобильным. Бюджетный вариант такой конструкции показан на фото ниже.

Мобильный вариант навеса-шатраИсточник prom.st

Камень в сочетании с деревянными массивными балками — интересный вариант для навеса.

Каменные колонны и дерево.Источник atmosffera.ru

Нельзя забывать про освещение. Например, светодиодные трубчатые лампы.

Арочный вариант с подсветкойИсточник websvarka.ru

Также можно применять точечное освещение для навеса.

Низкий монолитный навес с точечной подсветкойИсточник pinimg.com

Характер кровельного покрытия

Все большей популярностью пользуется поликарбонат, который имеет неплохие характеристики:

• Современный внешний вид.
• Пропускает солнечный свет.
• Имеет неплохие эксплуатационные характеристики.
• Материал достаточно гибкий и упругий.
• Простота в монтаже.

В наше время в строительных магазинах наблюдается огромный выбор цветовых решений подобного материала. Почему-то многие указывают на дешевизну поликарбоната. Скорее всего, что это может быть отечественный производитель, так как этот материал достаточно дорогой, хотя и востребованный, если есть лишние деньги. При наличии таких средств, допустимо выбрать поликарбонат различной степени прозрачности.

Материалы

Опытные мастера выделяют несколько видов кровельного материала, наиболее подходящего для монтажа навеса.

Крыша из поликарбоната получится прочной и устойчивой к перепадам температуры. Материал отличается хорошей гибкостью и эластичностью, что позволяет создать нужный прогиб навеса. Благодаря своему незначительному весу он не утяжеляет здание. Экологичен, долговечен, прост и удобен в обработке, хорошо защищает от ультрафиолета, поэтому и является самым популярным среди автомобилистов.

Опоры для навеса принято делать из металла — для этого подойдут круглые или квадратные профильные трубы. Однако многие используют в качестве опор деревянные брусья, что в принципе тоже подойдет.

Выбирая материал для будущего навеса, следует определиться в первую очередь с тем, на какой срок монтируется данный каркас. Если нужен «временный гараж», то подойдет более экономный, бюджетный вариант из дерева, тем более что в ход можно пустить ненужные поддоны или обрешетку. Для долговечного строения следует выбрать тот же профнастил или поликарбонат.

Навес из профнастила примыкающий к дому. Как сделать навес из профнастила, примыкающий к дому, своими руками

Владельцы частных домов стараются сделать в своем дворе специальные навесы, примыкающие к дому, которые служат в виде защиты летом от жаркого солнца, а осенью от проливного дождя. К тому же такие крытые места используют в качестве временных парковочных мест. Поскольку такие навесы не являются основным архитектурным объектом, при правильном дизайне, который будет подходить под общую концепцию дома, он может не только выполнять защитные функции, но и стать отличным дополнением ко двору в целом.

Стоит обратить внимание, что строительство такого навеса не требует каких-либо особых строительных навыков. Данную работу вполне можно сделать своими руками, поскольку конструкция навеса проста и незамысловата

Чаще всего навес из профнастила, примыкающий к дому делают односкатным, поскольку этот вариант является самым простым и не требует большого количества материала, затрат и сил для его монтажа.

Подготовительные работы

Любые строительные работы начинаются с подготовки к ним: выбирается место, делается проект, подбирается материал, дизайн, а также определяется предназначение будущего сооружения.

Для того чтобы сделать правильный проект, следует учесть такие факторы:

• климатические особенности региона проживания;
• ветровые показатели;
• конструкция дома, к которому будет примыкать навес.

Проектная документация делается в два этапа: на первом этапе делают примерный эскиз будущего сооружения, на втором – конечный чертеж, с прорисовкой всех деталей. Место расположения навеса напрямую зависит от его предназначения – если навес будет использоваться как место для отдыха, его лучше расположить с внутренней стороны двора, если в качестве стоянки – то с фронтальной стороны.

Когда дело доходит до выбора материала, у многих разбегаются глаза, ведь можно использовать дерево, шифер, пластик и пр., однако практика показывает, что наиболее оптимальным и практичным материалом для навеса будет профнастил. У данного материала соотношение цены и качества является наиболее подходящим, к тому же этот материал прост в работе и не требует специальных навыков и умений.

В процессе монтажа потребуется такой инструмент, как сварка, болгарка, шуруповерт, к тому же потребуются опорные столбы, на которые будет приходиться все нагрузка.

Монтажные работы

Обустройство навеса из профнастила является комплексной работой, поэтому процедура монтажа должна быть последовательна. В процессе сборки конструкции соблюдаются следующие этапы:

1. Разметка.
2. Закладка фундамента.
3. Сборка каркаса.
4. Укладка профнастила.

Если каждый этап работ выполнить согласно технологии, каркас из профлиста будет прочным и прослужит длительное время.

Закладка фундамента

Начиная строительство каркаса, прилегающего к жилому дому, необходимо сделать разметку и строго следовать проектным чертежам. Фундамент для навеса лучше делать из металлопрофиля, размером 20×20. Для этого по разметке выкапываются лунки глубиной до 60 см, а в них укладываются столбы (будущая основа конструкции)

В процессе закладки фундамента очень важно соблюсти строгую вертикальность (для этого можно использовать строительный уровень). После того как столбы вкопаны, их заливают бетонным раствором и дают время хорошо выстояться

Каркас сооружения

Каркас такого сооружения, как навес, делают чаще всего из металлопрофиля. Если навес будет присоединяться к дому, то к его стене крепятся два металлических столба, расположенные параллельно металлическим опорам, находящимся на противоположной стороне площадки. На эти 4 столба будет крепиться основная обрешетка всей кровли. Чтобы обеспечить необходимый наклон, стойки, примыкающие к дому должны быть выше столбов на противоположной стороне.

На основные столбы монтируется обрешетка, на которую в дальнейшем укладывается кровля.

Монтаж кровли

Крышу для навеса чаще всего делают из металлопрофиля, поскольку данный материал очень практичный, надежный, имеет большой выбор цветовой гаммы, что позволяет ему гармонично вписываться в любой дизайн. В некоторых случаях кровлю делают из поликарбоната, но он менее прочен, к тому же пропускает солнечные лучи.

Листы профнастила укладываются внахлест на обрешетку конструкции и фиксируются шурупами

В процессе монтажа следует соблюдать осторожность, поскольку защитный слой материала реально повредить и этим сократить его срок эксплуатации

Способы укладки кровли могут отличаться некоторыми моментами, однако общий принцип работ будет единым.

Время работы будет напрямую зависеть от организационных моментов. Если весь материал заранее закуплен, чертеж выполнен, а инструмент подготовлен, работа не займет много времени и будет выполнена быстро и качественно.

Подготовка стройматериалов

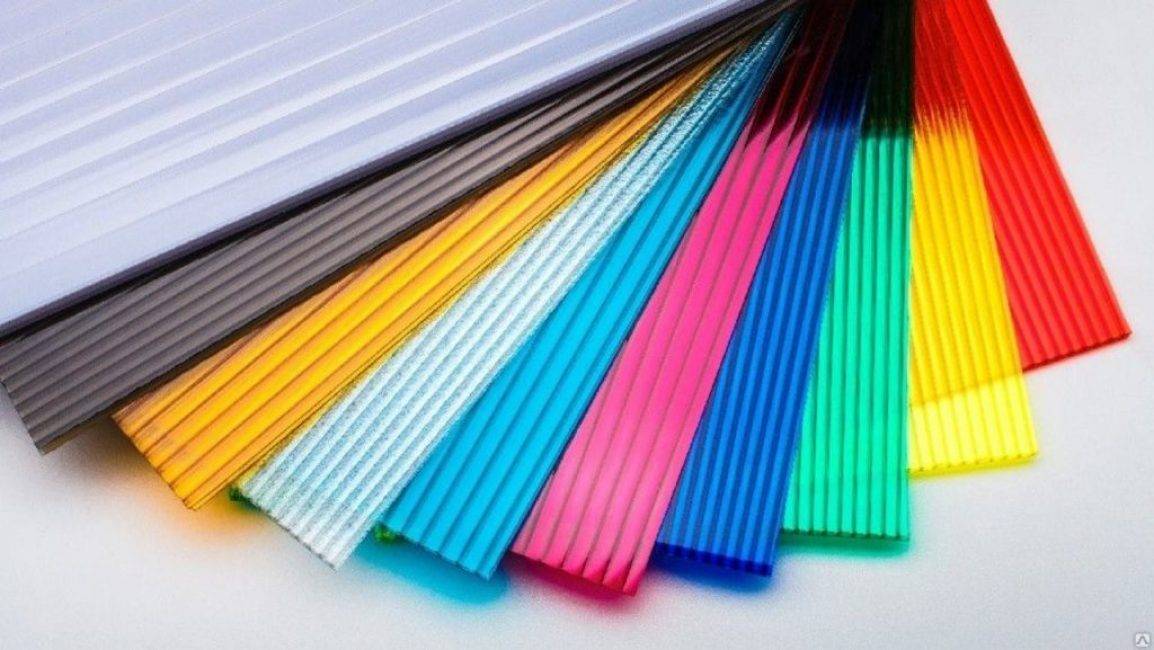

Материалы различных цветов

Покупка материалов проводится после того когда произведен расчет необходимого количества:

• Материал для фундамента
• Опоры
• Покрытие для кровли
• Крепежная фурнитура
• Дополнительные элементы

Для деревянного или металлического каркаса нужно закупить грунтовку и краску, чтобы обработать и защитить строение от гниения или коррозии.

При покупке нужно брать на 10% больше нужного количества материала. При строительстве своими руками это обезопасит, если в расчетах допущена ошибка, или при монтаже какой-то элемент будет поврежден.

Перед началом работ нужно подготовить инструменты, которые понадобятся в процессе:

• Фундамент – тачка, лопата, бетономешалка
• Уровень и угольник для ровной установки всех элементов
• Рулетка и мел для разметки
• Для установки металлического каркаса – сварочный аппарат, электроды
• Шуруповерт, дрель, болгарка
• Для установки крыши – лестница или стремянка

Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками

Выбор места и проект навеса

Перед началом строительства навеса нужно определить для него место. Он может располагаться возле крыльца или стены.

Пристроенный к дому навес должен находиться от соседнего участка на расстоянии 3 метра и более.

Чертёж навеса

Площадь нужно измерить. Делается это чтобы рассчитать количество необходимых материалов для возведения конструкции.

Обязательно рассчитывается количество опор. У стены их ставить не нужно, так как конструкция здесь будет опираться на дом.

Обустройством участка нужно заниматься после того, как строение будет установлено.

Навес строится не на один год. Перед строительством нужно учесть ряд нюансов, чтобы сооружение было прочным, служило на протяжении долгих лет:

• Толщина снега зимой
• Годовое количество осадков
• Наличие ветра и его возможная скорость
• Конструкция дома
• Качество фундамента
• Надежность стен

После определения всех перечисленных факторов нужно начертить чертеж навеса. На нем нужно отразить все детали, даже самые мелкие.

Важно отмечать реальные величины ширины и длины. Это позволит правильно рассчитать количество нужного материала

Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты. Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров.

Автомобиль должен свободно въезжать под конструкцию, даже с грузом. При этом если высота будет более 2,3 метра, то капли дождя будут попадать под него. В таких случаях спасет крыша с наклоном.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Коротко о главном

Чтобы сделать навес для машины своими руками, потребуется создание подробных схем и чертежей.

Основополагающий фактор всех расчетов – применяемые стройматериалы. Опоры для навеса можно делать из дерева или металла. Что касается кровли, то здесь имеется больше вариантов:

• профлист;
• поликарбонат;
• металлочерепица.

Между столбами для навеса расстояние должно быть не более 1,5 м. При обустройстве навеса обязательно нужна система водостока, ее монтируют на каркас строения.

Если предусмотреть все нюансы, то можно сделать сооружение уникальным в своем роде, и не понести серьезных затрат

Важно соблюдать три правила: цифровая точность, оптимальность материалов, фантазия при декорировании

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

• под ним легко разместить автомобиль, защитив его от дождя, града, снега;
• навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
• благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

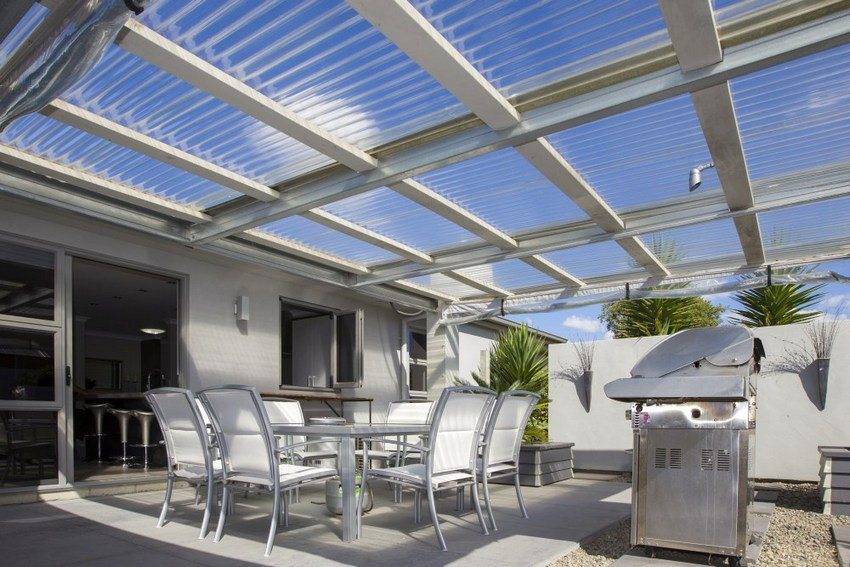

Навес из поликарбоната покрывает большую часть двора

• конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
• благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
• очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

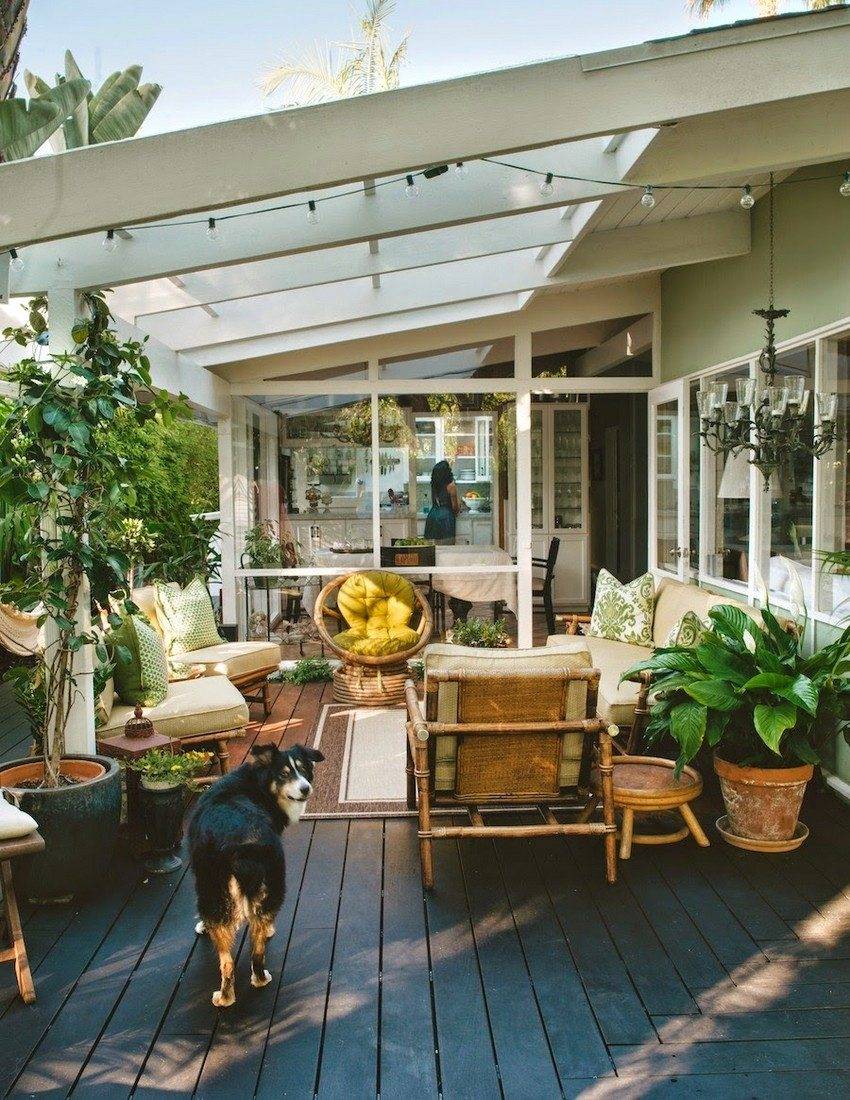

Проект навеса, пристроенного к стене загородного дома

• функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
• с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

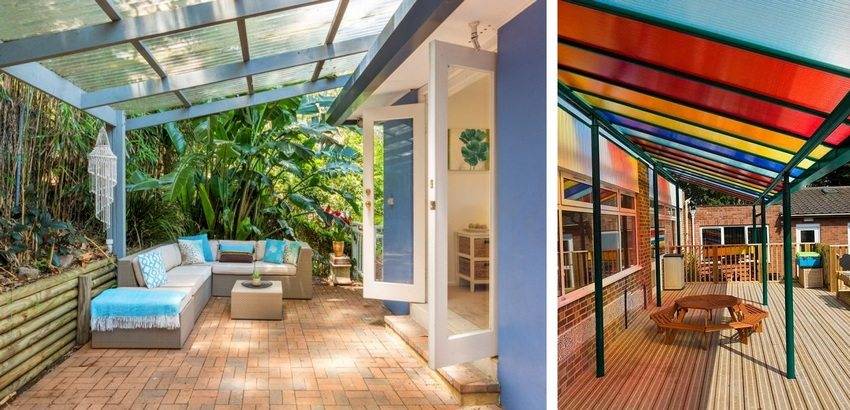

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

• поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
• кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
• припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

• разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
• пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
• даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

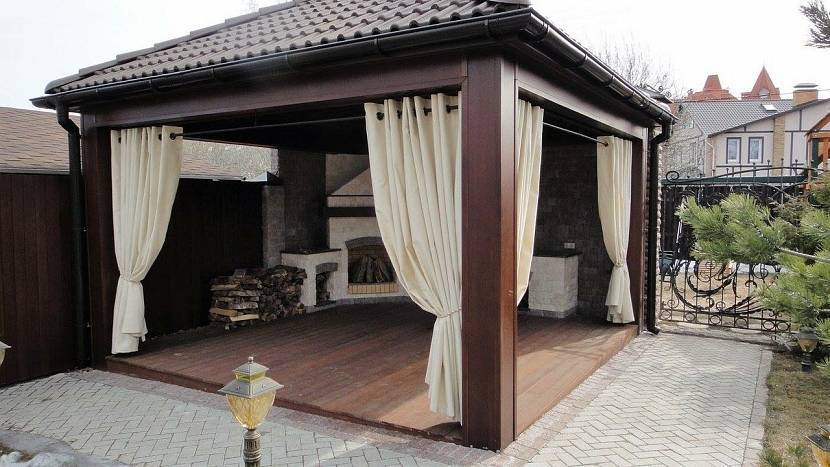

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

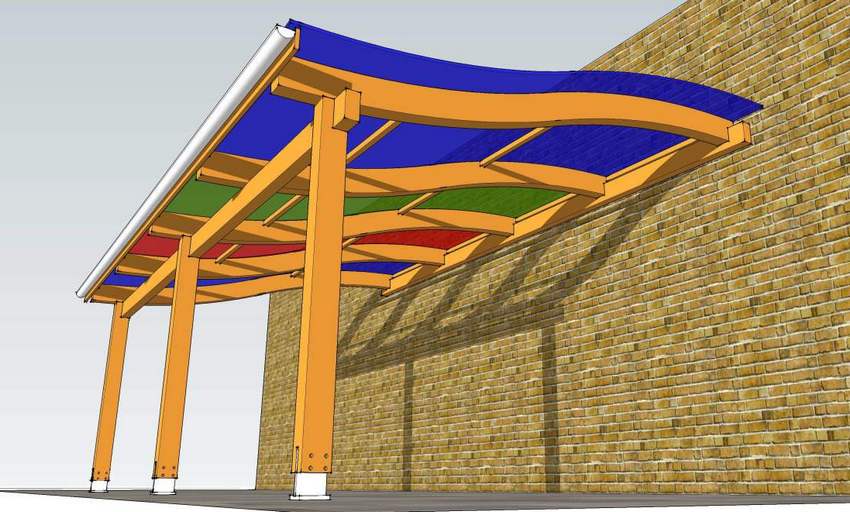

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

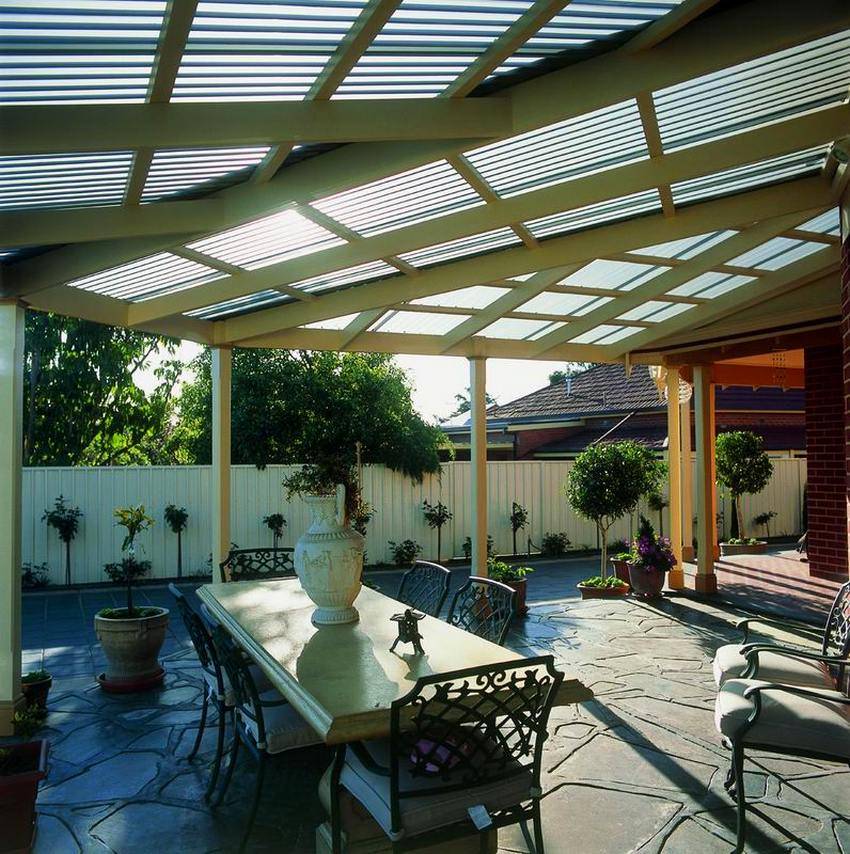

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Подготовка

Сделав подробный проект будущего возведения, а также закупившись всеми необходимыми материалами, можно постепенно переходить к подготовительным мероприятиям. Это не менее важный этап работ, от которого будет зависеть качество полученного результата.

Первым делом мастер должен определиться с типом фундаментной основы для будущего навеса. Фундамент необходимо выбирать исходя из рельефа и особенностей местности, на которой будут производиться строительные работы.

Если имеют место склоны, на них целесообразно выставить сваи – это станет самым лучшим вариантом. Если же площадка, на которой будет выстраиваться навес, является ровной, то здесь можно соорудить и ленточную фундаментную основу. Число опорных составляющих напрямую зависит от массы и степени тяжести конструкции. Чтобы сооружение получилось довольно крепким, то и основу для него нужно делать такую же крепкую.

Сперва надо будет зафиксировать колышки, чтобы разметить территорию. Только сделав необходимую разметку, можно выкапывать ямы под столбы, поэтому торопиться не стоит.

Если запланировано построить односкатное сооружение, то столбы, находящиеся позади, должны быть более длинными, нежели те, что расположены впереди, – это необходимо предусмотреть, подготавливая все необходимые материалы. Разница должна составлять примерно 30 см. Степень ровности поверхностей обязательно нужно проверять посредством строительного уровня. Самые лучшие результаты покажет лазерный инструмент, но можно воспользоваться и обычным пузырьковым – это самые популярные и удобные в эксплуатации приспособления. На подготовительном этапе рекомендуется приготовить все инструменты и материалы, с которыми будете работать, выстраивая навес. Весь инструментарий желательно разместить в одном месте, чтобы в случае необходимости вам не пришлось долго искать нужный инструмент, зря теряя время.

Фермы в качестве элементов каркаса

Фермы выполняют функцию дополнительной связывающей детали при обустройстве навеса. Они придают каркасу большую устойчивость и прочность (прочитайте: “Как сделать каркас из профильной трубы для дома – теория и практика”). Для них следует специально нарисовать чертеж. Согласно нормам, проведение расчетов требуется для ферм из труб, у которых угол наклона составляет более 6 градусов. Но специалисты считают, что нужно отталкиваться от 8 градусов.

Дело в том, что зимой на поверхности крыши при незначительном угле наклона будет накапливаться опавший снег. Оптимальным принято значение, равное 15 – 20 градусов. Такой наклон ската кровли подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующую форму:

• треугольную;
• арочную;
• прямоугольную;
• ломанную;
• трапециевидную.

Внутри ферм дополнительно монтируют стойки, прогоны, раскосы, подкосы. В чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируют обрешетку из бруса высотой 50 миллиметров. Она нужна для фиксации покрытия кровли. Деревянный брус следует предварительно обработать антисептическим средством, либо покрасить краской, чтобы не допустить порчу древесины.

Козырьковый навес для автомобиля из массивного бруса

https://youtube.com/watch?v=mHwIyRRSJEg

Реально построить элитный навес для машины на дачу и из деревянного бруса. Правда, без фундамента в этом случае не обойтись. Вес у конструкции немалый, а потому придется, как минимум, отлить уравновешивающие каркас бетонные башмаки, а то и забетонировать солидную ленту.

Идеальным кровельным материалом для стационарных навесов из дерева считается битумная черепица. В отличие от своего металлического аналога или бюджетного профнастила она не гремит во время дождя, что делает нахождение людей под козырьком более комфортным.

Также следует обратить внимание, что пространство под навесом совсем не обязательно бетонировать или выкладывать плиткой. Достаточно отсыпать площадку. Но тут есть одно условие

Парковку следует размешать на некоторой возвышенности и на цельном, укрепленном растениями грунте. Иначе никакая галька от грязи не спасет

Но тут есть одно условие. Парковку следует размешать на некоторой возвышенности и на цельном, укрепленном растениями грунте. Иначе никакая галька от грязи не спасет.

Закрепление опор на стене дома

Для фиксации примыкающего к дому второго края кровли стену потребуется оснастить двумя опорами в горизонтальном направлении.

При этом соблюдается следующий порядок работ:

• Крепление нижнего бруса, который называется лежнем. Его нужно закрепить таким образом, чтобы достичь более высокого расположения верхней грани над установленными столбами на 20 см. При помощи верхнего бруса достигается образование конькового прогона: он устанавливается выше нижнего бруса на 210 см, параллельно к нему. После добавления параметров конькового прогона в сумме выходит высота 230 см. Данные показатели обеспечивают уклон кровли в 30 градусов.
• Для крепления этих элементов применяют накладные уголки из металла, расположенные по обеим сторонам бруса с шагом от 80 см.
• Для разделения горизонтальных частей по обеим сторонам используются вертикальные деревянные стойки, с отступом в 30 см от края. Для крепления этих брусков друг с другом подойдут металлические пластины или саморезы. Фиксация к стене в этом случае не требуется. Для достижения ровности поликарбонатного навеса при установке всех стоек желательно применять лазерный уровень.

Делаем покрытие для стоянки

Надеемся в том, что тротуарная плитка на сегодняшний день оптимальное покрытие для автомобильного навеса из поликарбоната мы вас убедили, теперь попробуем изготовить его своими руками. Но даже если вы не привыкли к физическому труду и планируете нанимать подрядчика, информация все равно будет небесполезной, ведь зная нюансы технологии проще проконтролировать чужую работу.

И так, имеем следующий алгоритм действий.

1. Размечаем размеры площадки. В идеале она должна полностью вмещать ваш автомобиль с всеми открытыми дверями. Плюс 1000-1500 мм в длину. У вас должна оставаться возможность выхода с салона на чистую брусчатку, а не размокшую после дождя клумбу.
2. Убираем плодородный слой почвы. Это обязательное условие практически для любого строительства. Но не переживайте, шар чернозема редко превышает 400 мм, но нам нужно вкопаться минимум на 600 мм. Роя котлован, не забывайте создавать в нем небольшой уклон в строну от ближайшей постройки.
3. Засыпаем площадку пяти-десятисантиметровым слоем щебенки и утрамбовываем ее виброплитой. Только таким образом реально уплотнить грунт на метр, а то и более вглубь.
4. По дну уклона прокладываем дренажную трубу и соединяем ее с ливневой канализацией. Особенно актуальна эта процедура, если на участке глинистый грунт.
5. Укладываем поверх каменной площадки геотекстиль и засыпаем сверху десяти-пятнадцатисантиметровую песчаную подушку. Которую снова уплотняем виброплитой.
6. Дальше следует десять сантиметров бетона. Его как мы понимаем уже ненужно армировать, да и классическая арматура при такой незначительной толщине подушки неотвратимо бы разрушилась от коррозии, или пришлось бы применять композит.

7. Когда бетон выстоится, устанавливаем на него бордюры и засыпаем пространство между ними песком. А это еще сантиметров 7-8.

8. Поверх песка следует шестисантиметровая засыпка гарцовкой, которую мы также как и все предыдущие слои уплотняем виброплитой. Следует также отметить, что гарцовку мы заливаем по маякам, вновь-таки формируя небольшой скат в сторону дренажной трубы.
9. Последней идет укладка самой брусчатки и просыпка щелей песком. Это пошаговая технология укладки тротуарной плитки от А, до Я. На практике ее упрощают, но безнаказанно это сделать не получится.

Сборка навеса из поликарбоната своими руками

Как говорилось выше, каркасные навесы для машин часто делают с применением поликарбоната, поэтому разберём и этот вариант подробно. Также в данном случае будем использовать не брус, а металлические трубы.

Инструкция:

1. Как и в предыдущем варианте, выкопайте ямы до уровня промерзания грунта, установите гидроизоляционную капсулу и металлический профиль по уровню;
2. Залейте капсулу бетоном и дайте просохнуть, будьте внимательны и не допускайте изменения вертикали профиля, рекомендуем закреплять его к вбитым рядом арматурам;
3. Приварите верхнюю обвязку;
4. Изогните на трубогибе профиль, чтобы получить необходимый радиус – подъём в высшей точке;
5. Соберите ферму, приварив прямую трубу к концам изогнутой и усилив конструкцию поперечными трубами;
6. Приварите готовые фермы, сохраняя диагональ и вертикаль;
7. Сделайте обрешётку: приварите к фермам профильные трубы с размерами 50 на 25 мм с шагом в 1 м;
8. Закрепите поликарбонат шурупами со специальными термошайбами, два листа соединяйте специальным профилем;
9. Установите заглушки на края поликарбоната, чтобы внутри не скапливалась пыль, мошки, а также влага, которые в последствии приведут к образованию плесени.

Заключение

Теперь вы знаете, как сделать своими руками навес для машины из бруса и металлического профиля. Не забывайте, что надёжность любой постройки зависит не только от качества проделанной работы, но и от качества исходных материалов, поэтому не брать цемент низкого качества, гниющий брус, а также дешёвые пропитки для него.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Чертежи и схемы

Перед началом строительства делают проект навеса для машины. Простую конструкцию имеет бюджетное укрытие с односкатной крышей. Обычно ее используют, если нужно сделать навес для автомобиля, пристроенный к зданию. При таком расположении кровля полностью примыкает к стене.

Вариант с односкатной крышей подходит для отдельно стоящего строения. В южных регионах, где зимой выпадает мало снега, кровлю делают плоской, без ската. Если зима снежная, кровлю накрывают с уклоном не меньше 10°. Тогда низкую сторону крыши обращают на юг или восток, чтобы создать тень под укрытием. Дополнительно на южной стороне делают стенку или высаживают высокие растения.

Если необходимо построить навес под машину из поликарбоната, выбирают сводчатую форму кровли. Эту идею легко реализовать, благодаря гибкости материала. Выпуклая крыша облегчает сход осадков зимой.

Двускатный металлический или деревянный навес более сложный в устройстве. Она состоит из множества компонентов. Опорные столбы скрепляют несущими балками и устанавливают распорки из досок. Затем монтируют стропила и укладывают кровельный материал.

На заметку!Металлическая двускатная крыша проще в изготовлении, чем деревянный навес для авто аналогичной конструкции.

Как сделать навес из поликарбоната для автомобиля своими руками?

Оптимальная высота постройки из поликарбоната составляет 2,2-2,5 метра. Более высокая конструкция не защитит автомобиль ни от дождя, ни от снега.

Подготовка материалов

Для строительства навеса своими руками потребуется:

1. Несущая арка. При наличии трубогиба ее можно изготовить самостоятельно. Если же такого инструмента нет, то необходимые по размеру элементы можно заказать в строительной фирме.
2. Профильная труба для обрешетки сечением в 40х20 мм.
3. Профильная труба для прогонов сечением 60х40 или 60х60 мм.
4. Профильная труба квадратного сечения для опорных столбов сечением в 80х80 мм, 100х100 мм, 60х60 мм.
5. Щебень или цементно-песчаная смесь.
6. Пресс-шайбы.
7. Оцинкованные саморезы.
8. Анкерные болты. Они нужны будут в том случае, если конструкция устанавливается на твердое покрытие.
9. Сотовый поликарбонат толщиной в 10 мм.

Изготавливая своими руками арочный навес нужно иметь в виду, что его угол уклона должен быть более 10 градусов.

Этапы работ

В первую очередь на площадку устанавливаются опорные брусья. Расстояние между их осями должно быть равно ширине кровли минус 240 мм. Шаг между ними зависит от климатических условий. Если предполагаются большие снеговые нагрузки, то это расстояние должно быть равно 1-1,5 м.

Установка стоек своими руками:

1. Выкопать ямы глубиной в 50-150 см и диаметром не менее 150 мм.
2. В полученные отверстия установить стойки и проверить их вертикальность с помощью строительного уровня.
3. Залить столбы бетоном или засыпать битым кирпичом, гравием или щебнем и закрепить песчано-цементным раствором (1:3).
4. Примерно в течение трех суток раствор необходимо периодически поливать водой. За это время он выстоится и наберет нужную твердость.
5. По истечении трех суток стойки по периметру и по ширине крыши соединить горизонтальными балками.
6. Собрать остальную часть конструкции, в которую входит обрешетка и дугообразные профильные трубы. Для их крепления к несущим балкам следует использовать вертикальные распорки.
7. Шаг между элементами обрешетки должен быть в 70 см, расстояние между арками – до 1 метра.

Устанавливать каркас навеса можно с помощью болтовых соединений или сварки.

Монтаж листов поликарбоната

Для крепления на навес делаются заготовки, длина которых должна быть равна длине арки плюс 100-150 мм. Резать листы можно дисковыми пилами по алюминию, не снимая при этом защитную пленку. Укладывается материал пленкой наружу, так как именно она защищает от ультрафиолетовых лучей.

Порядок работ.

1. К аркам прикрепить нижние части стыковочного профиля. Расстояние между элементами должно быть равно шагу раскладки листов поликарбоната.
2. В заготовках между ребрами жесткости просверлить отверстия, диаметр которых на 2 мм должен быть больше посадочных размеров пресс-шайб.
3. С торцов листа на 50 мм снять защитную пленку и ввести соединяемые панели примерно на 20 мм в Н-образный профиль. При этом между листами необходимо оставить в 5 мм зазор.
4. В полученные отверстия вставить шайбы, вкрутить саморезы и закрепить с их помощью заготовки поликарбоната. Надеть на головки саморезов шляпки.
5. После того как будут прикреплены два листа, необходимо закрыть крышку стыковочного профиля. Для этого сверху ее следует постукивать деревянным молоточком, а снизу придерживать упором. Такая операция должна повторяться со всеми листами поликарбоната.

Края сот установленного материала можно закрыть торцевым профилем. Для надежного крепления используется клей или небольшие саморезы.

Обрезанные края поликарбоната можно закрыть специальной защитной алюминиевой лентой. Такая лента защитит материал от грязи, влаги и насекомых, а имеющаяся в ней перфорация будет способствовать выводу конденсата и препятствовать проникновению пыли. Для более лучшей защиты можно использовать не содержащий акрила герметик, намазав им места соединения ленты и карбоната.
