Перевод горелки на другой тип газа
Только универсальные горелочные устройства с легкостью адаптируются под другой тип топлива и не требуют замены составляющих частей. Остальным горелкам для перехода на иной вид газа необходима замена рампы, диафрагмы, форсунок или коллектора. С помощью рампы можно регулировать подачу газа в довольно широких диапазонах. В некоторых случаях удается отрегулировать горелку, работающую на одном виде топлива, на горение на другом виде газа. Например, перейти с пропана на метан и наоборот. При замене пропана метаном вначале стартовую подачу увеличивают, чтобы газ зажегся, а затем постепенно снижают, как подробно описано в предыдущем разделе.
Метановая горелка при переходе на пропан на стартовом запуске с максимальной подачей топлива будет коптить. Ее регулируют, постепенно уменьшая подачу топлива.
При переводе горелочного устройства с одного вида топлива на другой следует учитывать, что удельная теплота сгорания пропана в 1,5 раза больше, чем у природного газа – метана. Так что мощность метановой горелки, работающей на пропане без замены элементов, увеличится. Например, газовый котел, имеющий мощность 10-30 кВт, при переводе на пропан способен выдать производительность 15-45 кВт. Однако горелка вырабатывать более 30 кВт долго не сможет, так как быстро перегреется и выйдет из строя. Поэтому рабочий диапазон мощности агрегата составит 15-30 кВт.
При переводе аналогичного котла с пропана на метан мощность уменьшится и составит 6 -18 кВт.
Принцип работы газового котла базируется на нагревании циркулирующей жидкости, проходящей по теплообменнику. Тепло образуется в камере сгорания как результат работы газовой горелки обогревательного устройства. Именно от качественной настройки, а затем работы горелки зависит производительная мощность котла, его КПД. Рассмотрим основные аспекты выбора и настройки горелки газового котла подробнее.
Промывка и опрессовка
Обе операции проводят редко. Хотя по нормативам опрессовку надо выполнять один раз в год. Соответственно произойдет и промывка. Назначение операции – поднять давление внутри сети, чтобы определить участки, которые могут подвергнуться разгерметизации.
Для этого используют специальный опрессовочный насос, с помощью которого в систему отопления закачивают водопроводную воду. Ее давление должно быть на 25 % выше нормативного (здесь имеется в виду давление теплоносителя). В таком состоянии отопление находится 10-20 минут. Если никаких изменений нет, опрессовку считают проведенной, а сеть находится в технически исправном состоянии. Это касается и газового котла.
Промывка – процесс несложный. Для него используют специальный аппарат – бустер. По сути, это емкость с компрессором. В нее заливают химический жидкий раствор, в который добавлены абразивные частицы. Смесь под давлением прогоняют по инженерной сети, очищая:
- трубы;
- радиаторы;
- полости запорной арматуры;
- теплообменник газового котла;
- расширительный бачок, прочие узлы и детали.
Бустер для промывки отопительной системы
Четвертый этап: подключение агрегата к газопроводу
Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.
Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.
Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.
Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.
Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.
С чего начать монтаж?
Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод.
Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.
Прежде чем приступить к монтажу оборудования, нужно разработать и утвердить проект установки. Все пункты которого следует точно выполнять
Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования.
Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.
Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию.
Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.
Возможные неисправности при запуске котла и методы их устранения
Поломки газового оборудования с электронными контроллерами устраняет только специалист. Если при соблюдении всех правил не запускается новый газовый котел, пользователь может самостоятельно устранить простейшие неисправности.
Невозможно включить запальник
Сбой возникает по нескольким причинам:
- загрязнился изолятор. Чтобы устранить поломку его протирают чистой сухой салфеткой. Сильные загрязнения удаляются растворителями. Элемент вытирается насухо;
- образование сажного налета в пространстве между корпусом и свечей. В этом случае не появляется искра. Нужно постучать по каналу подачи газа.
Если при включенном запальнике газ не подается при повороте ручки, есть риски неполадок электромагнитного клапана, термопары, термостата или клапана подачи. Эти поломки устраняет специалист.
Совет! Если вы обнаружили паутину, нужно открутить гайку и аккуратно ее удалить.
Не происходит нагрев воды
Сложность поломки зависит от типа котла:
- на стенках контурных моделей с механическим управлением образуются отложения. Контур ГВС промывается горячей водой с моющими средствами;
- электронные газовые котлы не греют воду по причинам поломок электроники или датчиков протоков.
Важно! Устранять неисправности электронного оборудования должен только мастер
Возникает тактование
Сбой характерен для устройств, нагревающих теплоноситель на высокой мощности. Для предотвращения затрат на оплату газового топлива, преждевременного износа автоматики уменьшается интенсивность подачи. Нужно отрегулировать ее по инструкции, повернув винт на клапане или кнопками на панели управления. Правильное и последовательное включение газового котла позволит создать комфортную температуру. Следуя рекомендациям специалистов, вы легко проведете первый запуск оборудования, которое будет эффективным в холодную и сырую погоду.
Посмотрите видео о том, как правильно включить и запустить газовый котел

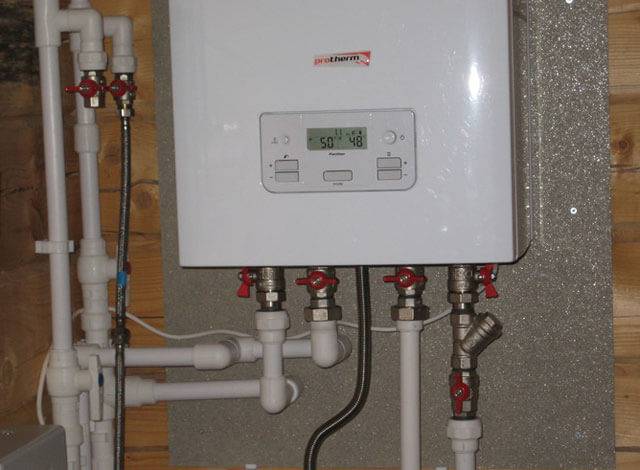

Правила установки оборудования
Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.
Общие требования на этапе проектирования
Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.
Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.
Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании
Требования к помещению следующие:
- Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
- Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
- Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
- Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
- Обязательно наличие заземления, трубопровода холодной воды.
- Сечение дымохода соответствует мощности устанавливаемого оборудования.
- Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
- Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.
Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).
Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.
Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест
Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.
Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.
Процесс подготовки документации
После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.
Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.
Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.
Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку
В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.
Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.
Инструкция по подключению
Подключение дымохода для газового котла отличается некоторыми особенностями, необходимо в точности соблюдать все требования и нормы. Следует рассмотреть инструкцию, как можно своими руками смонтировать дымоход для котла.
Последовательность работ:
- подготовка самой трубы к монтажу, сборка всех необходимых деталей для подключения;
- прикрепление конструкции к газовому котлу, фиксирование на поверхности;
- изоляция соединений, проверка работоспособности.
При этом сначала надо в точности определить, как именно будет производиться монтаж, что может понадобиться в процессе работы. Как осуществляется подключение дымохода различными методами?
Схема устройства дымохода для газового котла.
Первый метод начинается с того, что выполняется одна из самых сложных и грязных типов работы. Придется прорезать отверстие для вытяжного оборудования в стене. Размер его зависит от того, какой диаметр будет иметь труба, из какого материала она изготовлена. По заранее выполненным чертежам делается разметка на стене, проверяется расположение не только трубы, но и возможность подключения ее к газовому котлу. Только после этого можно начинать резать отверстие (испортить стену легко, поэтому лучше проверить все несколько раз).
Далее нужно через уже готовый проем вывести дымоход, изолировать его. Один конец трубы подключается к патрубку газового котла, второй конец необходимо нарастить при помощи последовательного соединения специальных звеньев. При этом нельзя забывать, что все крепления осуществляется при помощи кронштейнов, которые идут с шагом в один-два метра. Наращивать конструкцию дымохода надо до того момента, как высота над коньком будет составлять минимум пять метров. После этого делается установка конусообразного наконечника для защиты внутренней полости трубы от мусора, листьев и прочего. Нельзя ставить зонтики и подобные устройства, только специальные конусы для газовых труб.
После этого проводится ряд работ:
- стыки трубы усиливаются специальными хомутами, которые необходимо стягивать при помощи болтов;
- наружные части труб надо защитить покрытием от образования коррозии;
- стыки и все отверстия, которые находятся снаружи, обрабатываются при помощи огнеупорных смесей.
Схема размещения дымовых труб.
Второй вариант, по которому осуществляется монтаж трубы для газового котла, выполняется не через стену, а через крышу. Такой метод применяется чаще всего для частных домов. Работы сложны, так как необходимо провести подготовку перед тем, как начать прорезать отверстие. Если вы не уверены в своих силах, то лучше всего эту работу доверить специалистам. Диаметр отверстия для прохода трубы должен соответствовать диаметру дымохода, не быть слишком большим.
Вся разметка должна быть перепроверена, газовый котел должен находиться под отверстием. После того как эта сложная часть работы выполнена, необходимо приступать к соединению края дымовой трубы и патрубка от котла. На данном участке необходимо прикрепить трубу к стене при помощи специального опорного кронштейна. При наращивании конструкции необходимо такие кронштейны ставить с шагом в 3-4 м, через каждые два метра требуется установка стеновых хомутов.
При прохождении трубы через конструкцию крыши следует использовать проходной патрубок и подкрышные листы с переменным углом. Для верхней части дымовой трубы применяется фартук, конусообразный наконечник для защиты от дождя, снега, мусора. После того как основной монтаж окончен, необходимо все стыки обработать герметиками, на участке, где труба и газовый котел соединяются, обеспечить наличие огнеупорных смесей.
Монтаж оборудования для газового котла отличается многими особенностями, но главной трудностью является вывод самого дымохода через стену или крышу.
Принцип работы
Разберемся, какой принцип работы газового котла Бакси. Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Далее он попадает в теплообменник.
Когда температура жидкости опускается ниже установленной в настройках панели управления, газовый клапан подает топливо на горелку и срабатывает электрод розжига. Загорается пламя, которое нагревает теплообменник. При нагревании теплоноситель расширяется и его избыток поступает в расширительный бак.
Выходит теплоноситель через левую трубу, проходя через датчик температуры. Когда вода нагрелась до выставленного уровня, перекрывается поступление газа в горелку. Также регулировать работу котла может вынесенный комнатный термостат, в этом случае циклы работы будут привязаны к температуре в помещении.
В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя.
Трехступенчатый газовый клапан Бакси
Обвязка такого котла довольно простая, так как все функциональные элементы настроены и расположены внутри корпуса. Нужно рассчитать нужное количество радиаторов, начертить схему, а потом соединить их между собой и вывести все трубы к аппарату.

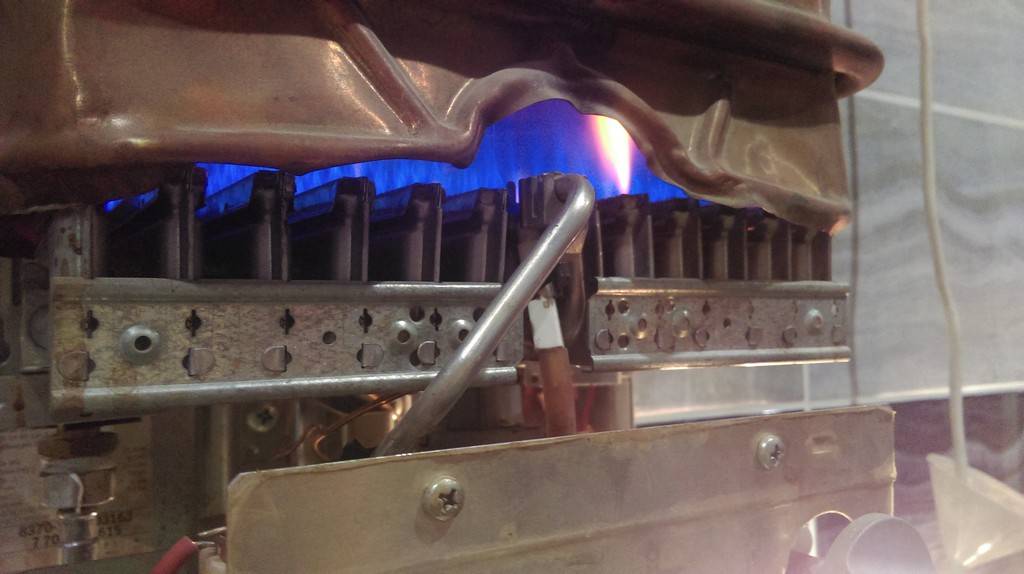

Пламя горелки
Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.
В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.
Изменение температуры горячего водоснабжения
Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:
- нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
- задать температурный режим 55°С;
- перейти в сервисное меню таким образом, как было описано для Протерм;
- выбрать параметр d.53 и кликнуть Mode;
- затем в строке вы увидите максимальную мощность.
Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.
Что необходимо знать для правильной настройки газового котла
Правильная настройка газового отопительного оборудования начинается ещё на этапе покупки. Нужно убедиться, что его мощности будет достаточно для обогрева помещения. Быть уверенным в стабильной подаче газа, в случае с перебоями никакая настройка не поможет. Нужно учесть количество окон, дверей, толщину стен. Правильная настройка напрямую зависит от этих факторов.
Термостат, который идёт в комплекте с котлом на электронном управлении облегчит настройку. В этом случае электроника всё сделает сама. При снижении температуры сигнал с термометра запустит горелку или усилит её пламя. Такая система будет поддерживать температуру на максимально комфортном уровне, но иногда и её нужно настраивать.
Камера сгорания отопительного оборудования
Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:
- открытая;
- закрытая.
Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.
Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.
Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).
Схемы устройства камеры згорания
Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.
Выбор газового оборудования – основные критерии
С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.
Для помещений площадью более 300 м2 лучше выбрать напольный котел
Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева. Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды. Его ключевая особенность заключается в передаче приоритета управления режимом работы горячему водоснабжению. Другими словами, после открытия системы горячего водоснабжения подача тепла в основной контур, к числу которых также относится и отопительная система, останавливается.
Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.
Советы и рекомендации по эксплуатации котла «Навьен»
Главные советы специалистов касаются безопасной эксплуатации котла:
- Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
- Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
- Работать котел должен в полной сборке и защитном корпусе.
- Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
- Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
- Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.
Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.
Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.
- http://oteple.com/nastrojka-rezhimov-gazovogo-kotla-immergaz/
- https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ekspluataciya-gazovye-kolonki-i-kotly/nastrojka-gazovogo-kotla-kak-pravilno-nastroit-temperaturu-moshhnost/
- https://www.tproekt.com/kotel-naven-instrukcia/
Типы газовых горелок
Газовые котлы отличаются типом камеры сгорания. Бывает открытая топка – которая должна оснащаться дымоходом для вывода продуктов сгорания. Воздух для процесса горения в открытой топке поступает из окружающей среды. Поэтому агрегаты с такой камерой сгорания устанавливают в специально выделенную топочную.
Газовые котлы с закрытой топкой отличаются от открытого варианта. Горелка находится внутри закрытого корпуса. Поступление воздуха к горелке и вывод дыма наружу обеспечивается за счет небольшого коаксиального дымохода.
Газовые горелки различают по типу топлива, на котором они работают:
- для природного газа;
- для сжиженного топлива;
- универсальные.
Большинство газовых котлов оборудованы универсальной горелкой, которая может работать как на природном, так и на сжиженном топливе.
По количеству уровней мощности горелочные устройства делятся на:
- одноступенчатые – способны работать только в одном режиме;
- двухступенчатые – имеют два уровня мощности;
- модуляционные – способны плавно регулировать силу пламени в нескольких режимах.
Отвод продуктов сгорания
С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.
Этап первый: монтаж котла
Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.
Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору
Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу.
Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.
Два основных правила, которые нужно соблюдать:
- Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
- Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.
Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.
Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.
Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.
Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.
Регулирование температуры в комнатах – руководство по настройке
Настройка газового котла позволяет установить оптимальный температурный режим в помещениях. Единственное условие – это наличие термостата, задача которого заключается в регулировке мощности горелки. Термостат подключается к датчику температуры, находящемуся в комнате. Предварительно требуется установить необходимое значение температуры, комфортное для вас. После этого можно наслаждаться теплом, читая книги или занимаясь просмотром любимых фильмов.
Настроив газовый котел, можно установить подходящую температуру в помещении
Есть некоторые ограничения при использовании термостатов. Например, данный прибор позволяет установить температурный режим лишь в одном помещении. Для устранения этого недостатка требуется устанавливать терморегулирующий вентиль в подающей трубе перед каждым радиатором отопления. Благодаря сужению или расширению рабочего вещества, расположенного внутри вентиля, происходит изменение площади поперечного сечения трубы. Такие вентили реагируют на малейшее измерение температуры, даже увеличение количества людей в комнате может привести к сужению рабочего вещества.
Выход из строя термостатов может стать причиной одновременного перекрытия всех радиаторов отопления. Это приведет к прекращению циркуляции теплоносителя в контуре обогревательного оборудования. Необходимо предварительно установить трубку-перемычку или байпас, чтобы избежать возникновения подобных проблем.
Настройка газового котла gepard или panther на мощность, ниже минимальной
На третьем этапе производится настройка минимальной мощности котла, на величину, ниже указанной в инструкции.
Такая настройка бывает необходима не во всех случаях, а только тогда, когда первый и второй этапы не приносят необходимого результата. Как в нашем случае, когда на первом этапе кнопкой «-» устанавливаем новое значение мощности котла =9 (минимально возможная настройка, соответствует 8,5 кВт.).
Следует заметить, что настройка мощности котла по описанной ниже методике бывает полезна и в других случаях, так как позволяет через проведение эксперимента настроить отопительную мощность котла в соответствии с реальной мощностью отопительного контура. Реальная мощность обычно оказывается меньше расчетной.
Перед проведением работ по настройке минимальной мощности горелки, необходимо:
- Полностью открыть термостатические и другие вентили на радиаторах, а комнатный термостат установить на максимальную температуру. Термостат, управляющий теплыми полами, настраивают на максимально-допустимую температуру, чтобы не перегреть полы.
- В пользовательском меню котла выставить максимальную рабочую температуру, которую выставляют хозяева в самые морозы, прибавляя еще 5 °С. Обычно это не меньше 65 °С. Если хозяева не помнят её, или на новом котле в меню устанавливают заводскую настройку максимальной температуры 75 °С. Горелка котла должна будет автоматически отключаться при температуре на 5 °С больше, т.е. при 80 °С.
- Контур отопления охладить до температуры отопительной воды ниже 30 °С.
Далее, запускаем горелку в режиме отопления, в сервисном меню выбираем строку d.52, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в заводском режиме минимальной мощности.
Сняв переднюю крышку котла визуально наблюдаем величину пламени в горелке. В нашем примере на дисплее высвечивалась заводская настройка, число =72, а высота пламени в горелке была достаточно большой.
Кнопкой «-» устанавливаем новое значение параметра в строке d.52, например =20. Через 3 секунды после изменения, когда новое значение автоматически подтверждается, наблюдаем значительное снижения высоты пламени в горелке. Это свидетельствует о том, что полезная мощность котла с указанной настройкой сильно уменьшится.
Далее наблюдают на дисплее рост температуры в прямом трубопроводе отопления на выходе из котла. Обычно рост температуры останавливается, достигнув какого-то значения, меньше установленного, например 52 °С . Котел работает, а температура не растет (или изменяется очень, очень медленно). Это значит, что достигнут баланс мощности между котлом и системой отопления при этой установившейся температуре воды.
В этот момент увеличиваем параметр в строке d.52 сервисного меню, выставляем новое значение =30 — температура снова начинает расти и опять останавливается, например на 63 °С. Опять добавляем значение параметра в строке d.52 =35 и так подбираем параметр до тех пор, пока температура не остановится на величине, чуть больше максимальной, например 77 °С .
Выводы и полезное видео по теме
Регулировка мощности газового котла:
Настройка комнатного терморегулятора — модели lt08:
Подробная настройка в меню котла Bosch Gaz 6000 W:
Теперь вы знаете, в каком регулировании нуждаются котлы. Понимаете, как можно повлиять на расход газа. Можете выполнить регулировку мощности газового котла и его узлов, не вызывая мастера. Ухаживайте за устройством, чтобы использовать полученные знания только для настроек, а не для починки. Делайте только то, что вам под силу. При потребности обратитесь к специалисту по котлам. Звоните на экстренные номера, если есть опасность.
Пишите комментарии по поводу настройки газовых котлов. Напишите о критериях, по которым выбирали свое устройство, о качестве работы прибора. Расскажите, как настраиваете свой котел и насколько часто это делаете. Форма для обратной связи расположена ниже.
- http://oteple.com/kak-nastroit-gazovuyu-gorelku-kotla/
- https://foundmaster.ru/heating/kak-nastroit-gorelku-dlya-gazovogo-kotla.html
- http://tdm-group.ru/puskonaladka-gazovyx-gorelok-nastrojka-gorelok-v-gazovyx-i-dizelnyx-kotelnyx
- https://otopleniehouse.ru/nastrojka-i-regulirovka-gazovogo-kotla/
- https://sovet-ingenera.com/otoplenie/kotly/regulirovka-gazovogo-kotla.html
