Как выбрать насосную станцию для дачи: виды, правила выбора, монтаж в доме

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
Крышку горловины плотно закрывают.
Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
Открывают запорную арматуру на подающих трубах и пускают воду в систему.
Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

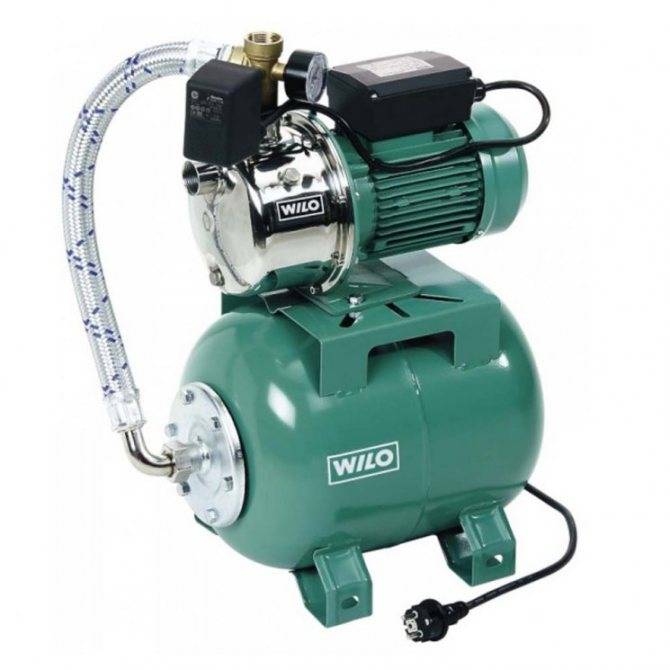

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

гидроаккумулятор (гидравлический бак с мембраной);
насос;
реле давления;
манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
погружные насосы:
- центробежные;
- вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Правила монтажа

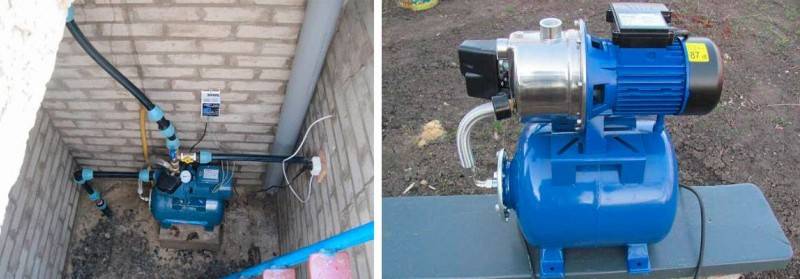

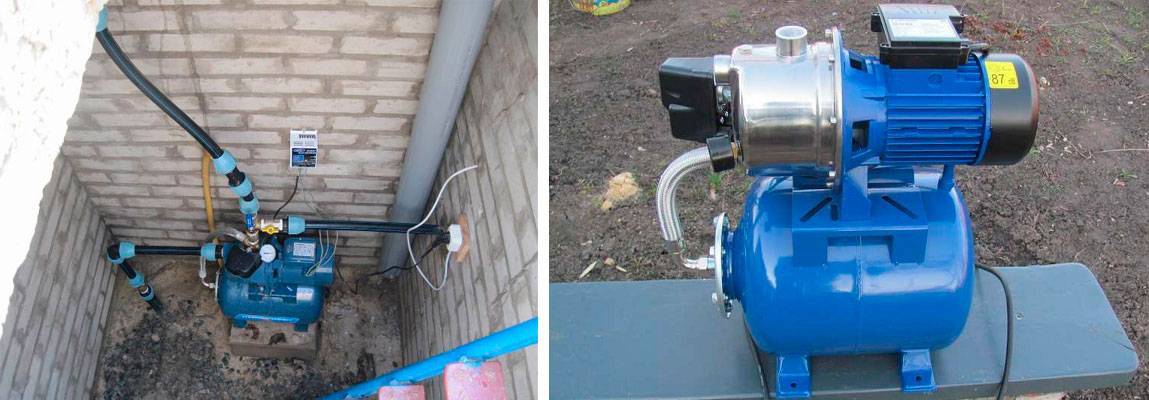

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

внутридомовое помещение (подвал, подпол);
кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

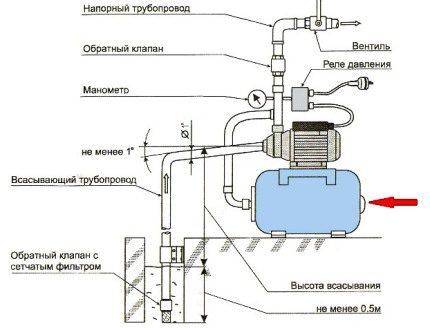

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Как устроена насосная станция?

Уровень комфорта в загородном доме в немалой степени определяется наличием профессионально отлаженной системы водоснабжения, основным компонентом которой относится насосная станция.

Строение приборов, участвующих в организации подачи воды, необходимо знать в любом случае. Пригодится, если вы самостоятельно прокладываете водопровод или поручаете монтажные работы профессионалам.

Зная принцип работы отдельных элементов системы, в случае аварии или при выходе из строя одного из устройств, вы сможете самостоятельно, а главное, быстро произвести ремонт насосной станции или замену.

Итак, важнейшими составляющими частями схемы водоснабжения с применением насосной станции являются следующие:

устройство для водозабора с фильтром;
обратный клапан, предотвращающий движение воды в обратном направлении;
всасывающая магистраль – труба, ведущая к насосу;
реле давления для регулировки подачи воды;
манометр, показывающий точные параметры;
гидроаккумулятор – автоматический накопитель;
электродвигатель.

Вместо гидроаккумулятора, более современного и практичного устройства, иногда используют накопительный бак, имеющий несколько минусов (слабая сила напора, неудобный монтаж и др.).

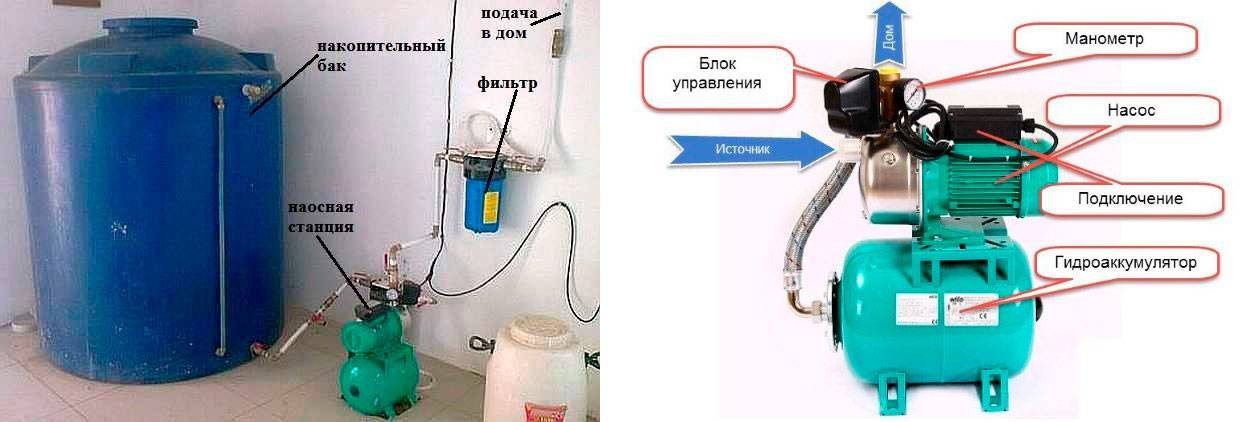

На схеме показан один из способов установки безнапорного накопительного бака и гидрофора, способного регулировать давление и уровень воды в системе

Однако сейчас, когда в магазинах появилось множество современных недорогих моделей с гидроаккумулятором, смысла самостоятельной сборки системы с накопительным баком нет.

Если вы все же решили приобрести емкость для набора воды, постарайтесь учесть следующие нюансы:

Резервную емкость устанавливают на максимально высоком участке (например, на чердаке), чтобы создать необходимый напор.
Объем бака должен быть таким, чтобы сохранялся запас на 2-3 дня в случае выхода из строя насосного оборудования (но не более 250 л, иначе возможно накопление осадка).
Основание для монтажа емкости необходимо усилить балками, плитами, дополнительными перекрытиями.

Резервный накопительный бак, как и мембранное оборудование (гидроаккумулятор), следует оснастить фильтром. Кроме того, обязательна установка страховочного патрубка для отвода излишков воды. Шланг, соединенный с патрубком, выводят в дренажную систему или опускают в емкости, предназначенные для хранения поливочной воды.

Стандартная схема устройства насосной станции с обозначением основных элементов: обратного клапана, реле давления, манометра, напорного трубопровода; красная стрелка указывает на гидроаккумулятор

Принцип работы насосной станции цикличен. Как только снижается запас воды в системе, включается насос и начинает качать воду, заполняя систему.

При достижении давления необходимого уровня срабатывает реле давления и отключает насос. Настройки реле необходимо выставить перед началом работы оборудования – они зависят от объема бака и характеристик насоса.

Как отрегулировать?

Речь идёт о регулировке реле, которое отвечает за давление в насосной станции и за режим работы. Реле включает насос, когда давление падает до критического значения.

Существует 2 вариации реле.

Механическое

Работает с помощью 2-х гаечек и пружин. Они между собой взаимодействуют, отвечая за включение и выключение.

Оно настраивается следующим образом:

Нужно поставить значение давления при работе в резервуаре.
Запустить насос
Наполнить водой резервуар до достижения нижнего давления
Вырубают насос
Теперь крутим маленькую гайку до того момента, пока насос не начнёт трудиться.
Ёмкость заполнилась водой, необходимо выключить насос
Включаем воду.
Заполняем резервуар жидкостью
Редактируем положение маленькой пружинки регулировки.

Электрическое

Работает посредством специального датчика, который находится в воде. На электроплату поступает сигнал, для включения и отключения реле.

С настройкой такого реле не возникнет трудностей ни у кого. Это довольно простая процедура. На реле расположены две кнопочки, с помощью которых и производится настройка.

Если вы не разбираетесь в сантехнике, электронике и не хотите испортить материалы, саму станцию и нервы, то лучше всего обратиться к специалисту, который обеспечит водопровод, правильное подключение и монтаж вашей насосной станции, а так же правильно её отрегулирует для того, чтобы она долго функционировала.

Принцип подключения насосной станции

Со встроенным гидроаккумулятором монтируется она в следующей последовательности:

К шлангу (трубе) из скважины подсоединяется косой фильтр грубой очистки, затем обратный клапан, а потом запорный кран с ответвлением для слива и заливной воронки.
После собранный сегмент подключается к входу насосной станции водоснабжения.
С выхода к ней подсоединяется труба внутридомовой разводки водопровода.

Схема подключения

Все достаточно просто. Надо лишь предусмотрительно на входе и входе насосного оборудования смонтировать краны отсечки, а также установить их на каждой ветке водопровода. Так можно будет сильно упростить себе в будущем ремонт установленной техники и водопроводной системы в целом. Это свайный фундамент не нужно постоянно проверять и ремонтировать. Оборудование для перекачки питьевой воды осматривать и обслуживать придется регулярно.

Трубы для подключения насосных станций лучше всего выбирать полипропиленовые. Из них проще собирать трубопровод, а прослужат они минимум лет двадцать. Краны, тройники и американки – латунные. Здесь без вариантов. Это самая дешевая и простая в монтаже водопроводная арматура.

Если систему водоподачи в планах использовать круглогодично, то устанавливать станцию следует в отапливаемом помещении. Подойдет как подсобка в коттедже, так и утепленная с отоплением хозпостройка. Также можно обустроить сверху скважины заглубленный в земле кессон. В нем оборудование будет находиться ниже глубины промерзания почвы в условиях постоянной температуры выше нуля и не застынет даже лютой зимой.

Конструктивные особенности

По типу насоса различают:

Это лучший выбор при глубоком залегании грунтовых вод. Нередко, такие насосы способны поднять воду с глубины до 50 м, они отличаются малым уровнем шума и могут устанавливаться внутри дома. Недостатком является чувствительность к песку, попадание которого может привести к поломке.

Ограничены глубиной 8 метров. Они малочувствительны к попаданию песка и грязи, не боятся попадания воздуха в систему. Минус – это очень шумные устройства, которые лучше монтировать вдали от жилых помещений.

По типу установки различают:

Имеют водонепроницаемый корпус и полностью опускаются в воду, на глубину до 10 метров. Они отличаются высоким КПД и надёжностью. Недостаток – сложность монтажа таких станций.

Являются наиболее распространённой конструкцией. Они устанавливаются на поверхности и соединяются с источником водоснабжения трубами или шлангом, второй конец которого погружается на глубину до 9 метров. Такие станции легко монтируются и просты в эксплуатации. Основная проблема – необходимость монтажа в тёплом помещении. Если дача или дом в зимнее время не используются для проживания, станцию приходится демонтировать и переносить на хранение в отапливаемое помещение.

По типу подачи воды различают:

Отличающиеся доступной ценой и большей ёмкостью, что обеспечивает продолжительный срок подачи воды при её отсутствии в источнике. Недостатки: слабый напор, возможность подтопления помещений при заедании поплавка, регулирующего уровень воды.

Отличаются компактностью и надёжностью, просты в монтаже, обеспечивают хороший напор воды. Но, из-за малой ёмкости аккумулятора, они не могут обеспечить долговременную подачу воды при проблемах с её источником.

Виды насосных станций

Основное, для чего необходима насосная станция — обеспечение подачи воды в трубы. Она подается в них под определенным давлением. В этом случае обеспечивается нормальный напор воды и возможность для использования современных бытовых приборов. Если у владельца на дачном участке уже имеется колодец, то, подключив к нему насосную станцию, появляется возможность для создания полноценной водопроводной системы, работающей в автоматическом режиме.

На рынке в настоящий момент предлагается несколько разновидностей насосных станций, подходящих для использования на даче:

Станции с эжектором

Особенность таких установок заключается в наличии в составе их конструкции встроенного эжектора. Благодаря ему такое оборудование может поднимать воду с глубины до 45м. Характерной особенностью таких насосов является их большая производительность. Помимо этого, они имеют высокую мощность. Однако без недостатков у такого оборудования не обходится. При работе эти приборы создают большой шум. Поэтому во избежание дискомфорта при проживании на даче лучше всего для размещения насосной станции с эжектором выбрать отдельное помещение. Необходимость в этом и обуславливают высокие затраты на использование такого оборудования в сравнении с другими видами насосных станций.

Бесшумностью работы отличается насосная станция, снабженная выносным эжектором. Поэтому можно без каких-либо неудобств использовать ее в частном доме. Оборудование этого вида отличается своей экономичностью, поскольку для ее работы требуется небольшое количество электрической энергии. Еще одна характерная особенность таких установок заключается в том, что эжектор располагается непосредственно в самой скважине. В плане мощности такие насосные станции уступают оборудованию, оснащенному встроенным эжектором. По горизонтали такие приборы могут поставлять воду на расстоянии не более 40м.

Станции без эжектора

Несколько другой принцип заложен в работу установок, лишённых эжектора. Всасывание воды при их использовании производится поэтапно. Для этого они используют гидравлические составляющие. Станция, которая не имеет эжектора, отличается бесшумностью своей работы, при этом позволяет экономить электричество. Несмотря на то что ее конструкция имеет отличия от оборудования, снабженного эжекторами, тем не менее, она в состоянии выполнять такой же объем, как и другие виды насосов.

Еще одним видом установок для подачи воды являются повышающие насосные станции. Для обеспечения подачи воды непрерывным потоком к системе водоснабжения подключаются вихревые насосы. Особенностью этого оборудования является то, что они могут работать с любым количеством воды. Причем это никак не влияет на эффективность их работы и долговечность использования.
