Как недорого и просто сделать направляющую для циркулярной пилы своими руками

Виды шин

Они делятся на две большие категории:

• двухсторонние и односторонние;
• симметричные, не симметричные шины.

Основными признаками классификации считаются:

• конструктивные особенности пилы;
• геометрические размеры;
• применяемому материалу;
• наличием сменных и сложных шин.

Разнообразие направляющих

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

• Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.

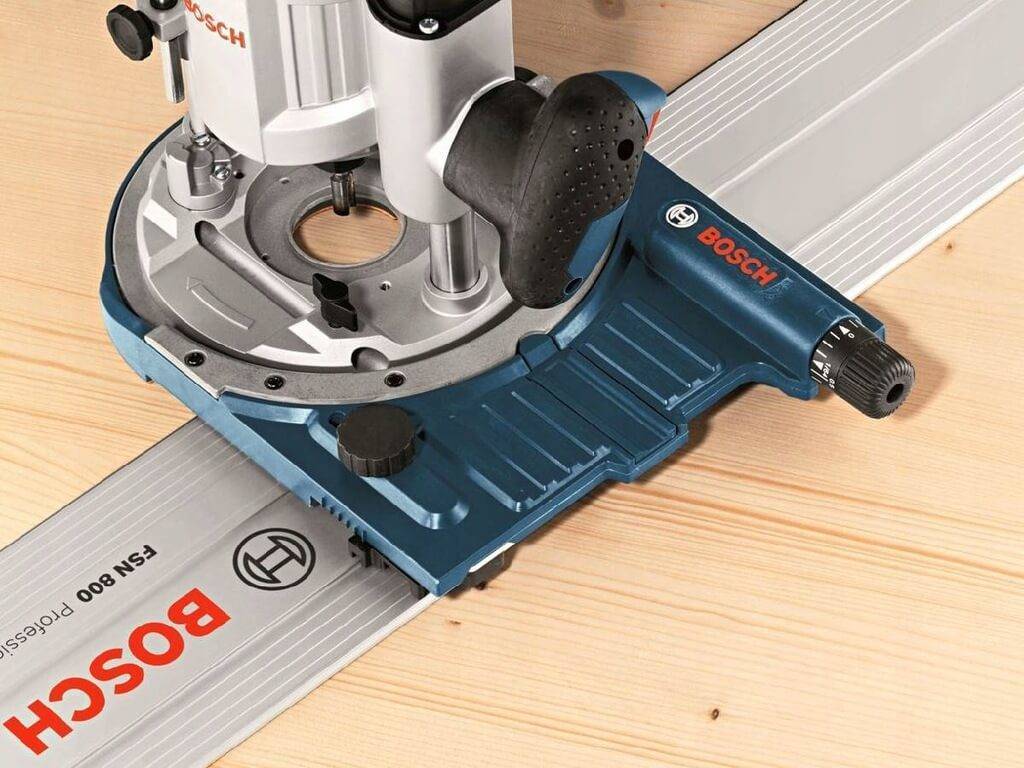

• Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
• Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

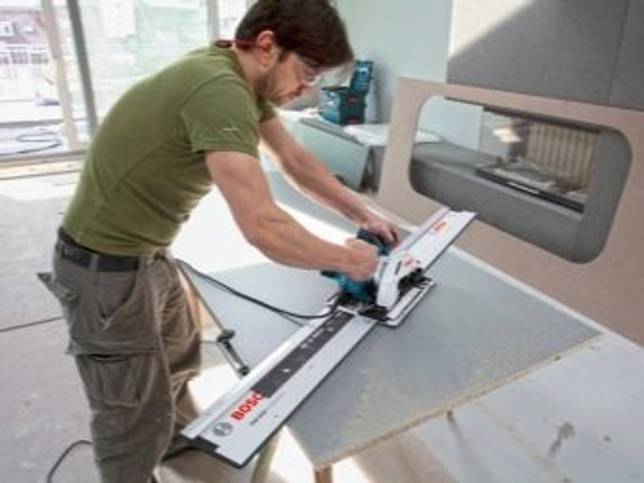

Универсальная направляющая шина

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

• Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
• Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
• Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
• Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Мощность

Глубина пропила и количество оборотов диска зависят от мощности.

Для домашних или бытовых задач подойдут дисковые пилы мощностью 1200 Вт, такой пилы достаточно чтобы осуществлять пропил до 55 миллиметров. Подобные пилы не дорогие и относятся к бытовым моделям.

Если перед вами стоят задачи распила объемных бревен или досок в большом количестве, тогда стоит обратить внимание на дисковые пилы мощностью от 1600 Вт, это более профессиональные модели, которые выдерживают большие нагрузки при длительной эксплуатации. Во-вторых, более мощные модели весят гораздо тяжелее

Во-вторых, более мощные модели весят гораздо тяжелее.

Совет:Чтобы продлить срок службы и не допускать перегрева двигателя, необходимо покупать дисковую пилу с небольшим запасом по мощности.

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

• профиль «П»;
• рельс;
• уголок;
• прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

• обеспечение точности в работе и качество распила;
• обеспечение безопасной работы;
• создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

• электрический лобзик;
• механическая пила для дерева;
• циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

• как ведет себя инструмент;
• уровень вибрации;
• размеры реза;
• какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

• струбцины;
• зажимы;
• подвижная каретка;
• фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

• размеры заготовок;
• технические особенности инструмента;
• частоту применения инструмента.

А также при работе рекомендуется контролировать:

• длину реза;
• производительность агрегата;
• какой ширины получается паз;
• специфику применения пилы;
• оптимальное направление распила;
• допустимую плотность изделия;
• последовательность применения системы обеспечения безопасности.

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров. На производство идут изделия из:

На производство идут изделия из:

• профиля;
• рельс;
• уголков;
• брусков.

Конструкцию крепят на основание:

• саморезами;
• шурупами;
• болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

• струбцин;
• зажимов;
• подвижной каретки;
• фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Как правильно отрегулировать?

В первую очередь следует правильно отрегулировать направляющий шлиц, который находится на столе и на диске. Для этого применяется циферблатный измерительный прибор, что даст возможность скорректировать все слоты на столе. Зубья проверяются как с фронтальной части, так и с тыла. Погрешность составляет не более 0,051 мм.

Работать можно также с помощью линейки-транспортира, но для ее применения необходимо иметь хороший практический опыт: прибор может давать значительную погрешность.

Далее следует проверить опорную часть пилы, при этом погрешность не должна быть более 0,051 мм. В случае если подобные параметры не будут соблюдаться, то появится нежелательное смещение.

Дальше доводится резец, который носит название «расклинивающий»: он должен точно совмещаться с лезвием. Регулировку следует делать с обеих сторон путем подкручивания специальных шайб. Если есть необходимость снимать резец, то следует запомнить положение регулировочных шайб.

При работе станка неизбежно возникает вибрация. Если болты будут плохо закреплены, настройка направляющих будет нарушена

Креплениям и фиксаторам следует уделять повышенное внимание, каждый раз в начале трудового процесса их следует проверять

Дополнительные функции

Расклинивающий нож

Расклинивающий нож предотвращает закусывание диска при работе, он не дает материалу сдавливать диск после распила.

Для безопасной и эффективной работы существуют модели с поддержкой подключения пылесоса к конструкции дисковой пилы. Основное предназначение — это очистка рабочего места. Опилки сдуваются, тем самым очищая место реза, а также воздух в помещении от древесной пыли и стружки.

Зачастую производители не укомплектовывают свои модели переходниками для пылесосов, поэтому в данном случае придется дополнительно прикупить переходник.

Пылесборник

Наличие пылесборника позволяет «скапливать» образовавшиеся опилки в специальный контейнер, благодаря этому сохраняется чистота в закрытом помещении.

Лазерная указка

Специальная лазерная указка, как правило, встроена в корпус дисковой пилы. Облегчает ее использование и повышает точность резки.

Подсветка

Наличие подсветки предоставляет возможность использовать пилу в слабоосвещенных помещениях.

Наличие резиновых накладок на рукояти снижает нагрузку на руки и исключает риск выскальзывания устройства.

Для вашей безопасности производители придумывают различные дополнительные функции. Например, чаще всего встречается блокировка пуска. Чтобы пила запустилась, необходимо нажать разом на две кнопки.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

1. Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
2. Проверить надёжность существующей системы крепления.
3. Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
4. Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
5. Закрепить к основе или заготовке.
6. Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.

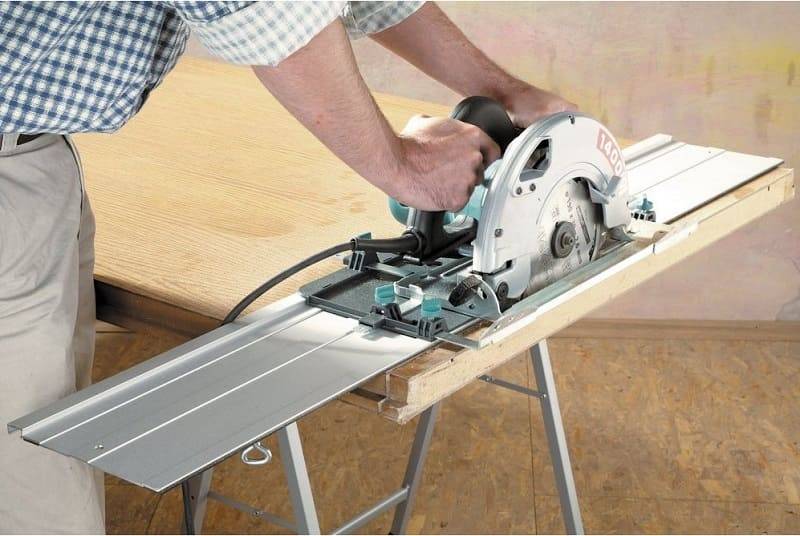

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

• готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
• элементы крепления (болты, винты, шайбы);
• лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

• профиль с меньшим сечением помещают в рельсе;
• по высоте он не должен превышать высоту основного профиля;
• подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
• циркулярную пилу располагают на поверхности направляющей шины;
• для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

• струбцины (2 шт.);
• дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

• набор отверток;
• ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.
