Напольные радиаторы отопления встроенного типа: Обзор

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

• средняя высота — 50—60 см.;
• длинна одной секции — 7—8 см.;
• предел мощности — 0,15—0,17 кВт;
• рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

• средняя высота — 60—70 см.;
• длинной одной составной части — 7—8 см.;
• тепловой потолок — 0,17—0,19 кВт;
• рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

• высота секции и, соответственно, целого изделия — 40—50 см.;
• длина составной части — 8 см.;
• максимальная мощность — 0,19—0,21 кВт;
• выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

• высота секции — 40—50 см.;
• длина составной части — 5—6 см.;
• тепловой потолок — 0,09—0,11 кВт;
• рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

• высота — 50 см.;
• длина секции — 6—7 см.;
• температурный максимум — 0,11—0,13 кВт;
• давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

• высота изделия — 30—40 см.;
• длина одной секции — 6—7 см.;
• потолок мощности — 0,12—0,14 кВт;
• выдерживаемое давление при работе — до 28—32 атмосфер.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

• высота корпуса отопительной системы — 80—90 см.;
• длина одной секции — 7—8 см.;
• температурный потолок — 0,18—0,21 кВт;
• максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

• Высота изделия — до двух метров.
• Длина секции — около 10—12 см.
• Максимальная мощность — 0,40—0,45 кВт.
• Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

• Высота отопительной системы ~ 80—90 см.
• Длина составной части — 7—8 см.
• Тепловой потолок — 0,18—0,22 кВт.
• Рабочее давление — от 20 до 100 атмосфер.

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

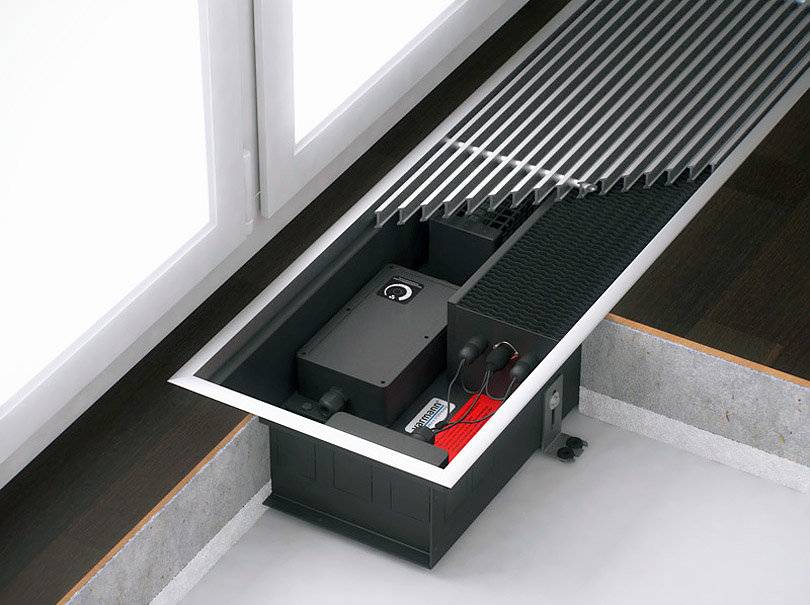

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

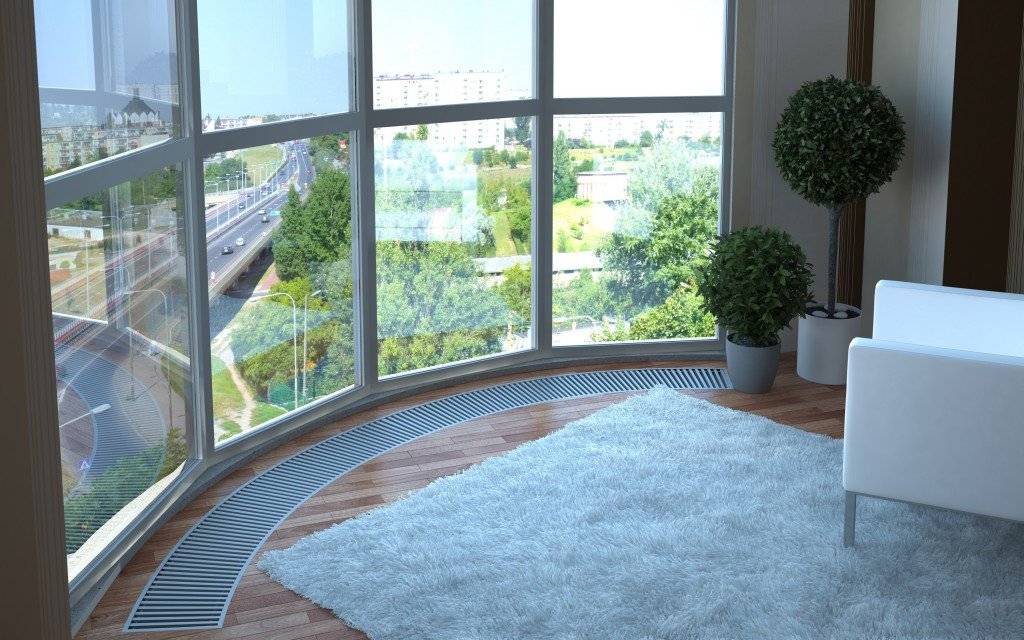

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

• рулонные, которые можно скатывать;
• линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

Достоинства и недостатки радиаторов отопления, встраиваемых в пол

Перед тем как решить, стоит ли монтировать в пол батареи, нужно выяснить сильные стороны такого решения, а также те неоспоримые достоинства, что могут сыграть решающую роль. К ним с уверенностью можно отнести:

• Можно установить где угодно в комнате;
• Значительно экономится пространство;
• Отличаются простотой в обслуживании;
• Подходят к любому стилю дизайна интерьера;
• Безопасно для детей;
• Когда конвекторы отопления встраиваются возле дверей, то они защищают от холода с улицы.

Также стоит  учесть существенные недостатки, чтобы потом внезапно появившиеся проблемы не стали сюрпризом:

• Радиаторы в пол довольно сложно установить;
• При монтаже не обойтись без помощи квалифицированных специалистов, которые правильно все разместят, настроят;
• Придется дополнительно потратиться на стройматериалы, так как уровень пола придется поднять (либо делать специальную нишу, что проблематично для бетонного основания);
• Внутрипольные батареи стоят намного дороже настенных радиаторов;
• Эффективность отопления падает, когда высота потолка превышает 3м;
• Такие конвекторы благодаря встроенным вентиляторам разносят пыль по помещению.

Виды подключения

Каким образом радиаторы подключаются к отопительной сети? Радиаторы длиной менее десяти секций подключаются боковым способом, но такой метод мало подходит для чугунных батарей — дальние секции будут заиливаться. Подключение по диагонали в этом плане лучше подходит для отопительных приборов любой длины. К тому же это подключение исключает заиливание.

Способы подключения радиатора

При подводке по верху есть риск, что низ секций будет заиливаться, но это мало повлияет на теплоотдачу прибора. Диагональный способ подключения позволяет равномерно прогревать отопительный прибор. При нижнем типе подключения заиливание исключено. Не стоит опасаться, что верхняя часть агрегата не будет достаточно нагреваться, так как прогрев происходит равномерно. При нижнем подключении необходимо установить на одну из верхних пробок кран Маевского.

Кран «Маевского»

Чтобы можно было регулировать температуру в отдельно взятом помещении, на подающую нитку подводки устанавливается регулировочный дроссель. В любом случае перед отопительным прибором просто обязана быть перемычка, в противном случае вы будете контролировать температуру не только конкретной батареи, но и всей домашней системы отопления, что не всегда уместно.

Правильная установка байпаса

Чтобы можно было отремонтировать или заменить вышедший из строя отопительный прибор, не прибегая к сбросу стояка, на свободной трубе подводки нередко ставится вентиль, отсекающий батарею от основного потока теплоносителя.

Почему именно сталь? Потому что это наиболее прочный материал для подводки, которая не станет слабым звеном при очередном гидроударе. Биметаллические и стальные конструкции всё прекрасно выдержат, а вот трубы из металлопластика вряд ли.

https://youtube.com/watch?v=vVOAAAAV0Fo

Характеристики секционных типов батарей отопления и их сравнение

1. Чугунные секционные радиаторы. Рассматривая типы батарей отопления, следует отметить, что именно приборы из чугуна известны потребителям давно, со времен Советского Союза. Их в те годы устанавливали повсеместно – в жилых, производственных и общественных помещениях.
   Конструкционное решение чугунных секционных радиаторов позволяет прогревать их до высоких температур. За счет особенностей чугуна как материала изготовления батарей, они продолжительное время отдают тепло и поэтому им в те годы отводились лидирующие позиции среди отопительных приборов, теплоотдача чугунных радиаторов достаточно хорошая.
   Правда, чугунные радиаторы необходимо прогревать до нужной температуры более долго, а для этого требуется большее количество топлива или энергоносителя. В целях экономии денег не все потребители выбирают для установки чугунные изделия.
   Внешний вид современных радиаторов из чугуна претерпел незначительные изменения при тех же технических характеристиках. Одна секция способна обогреть около двух «квадратов» площади. В продаже даже можно встретить дизайнерские модели, которые могут стать украшением комнаты.
   Поскольку для нагрева чугунных приборов необходимо большое количество топлива, их не устанавливают, если планируют использовать дорогостоящие источники энергии, например, электричество. Выбирают более экономичные отопительные радиаторы, среди которых батареи из алюминия.
2. Алюминиевые секционные радиаторы. Данные приборы считаются современной альтернативой чугунным приборам, поскольку они меньше весят и менее теплоемкие. Алюминиевые секционные изделия тепло отдают не хуже чугуна и быстро прогреваются до нужной температуры (подробнее: “Как выбрать алюминиевые радиаторы отопления: технические характеристики”). Благодаря эстетичному и аккуратному внешнему виду отлично вписываются в современный интерьер.
   Одна алюминиевая секция обогревает один «квадрат» помещения. Если установить такие батареи самостоятельно, с монтажом без особых проблем можно справиться своими силами, поскольку они намного легче изделий из чугуна. По мнению специалистов, если сделать сравнение батарей отопления для частного дома, то явными лидерами сейчас стали алюминиевые секционные радиаторы.
3. Биметаллические радиаторы. Внешне такие отопительные батареи похожи на алюминиевые приборы. Биметаллические радиаторы отопления в разрезе можно посмотреть на фото. В них соединены элементы из стали и алюминиями. По причине изготовления из двух сплавов данные приборы получили название биметаллические.
   Когда смотришь на биметаллический радиатор отопления в разрезе, то внутри его виден теплопроводный канал из нержавеющей стали. Благодаря такой конструкции, прочность приборов значительно возросла. А теплопроводность биметаллических радиаторов больше чем алюминиевых. Эти обогревательные изделия можно устанавливать с теплоносителем класса эконом. Одна секция такого радиатора снабжает теплом 1,4 «квадрата» площади. Биметаллические радиаторы имеют незначительный вес, а их монтаж аналогичен установке алюминиевых батарей.

Преимущества и недостатки

Внутрипольные конструкции имеют как плюсы, так и минусы. Разобравшись со всеми этими моментами можно понять, какое отопление лучше выбрать для определенного помещения.

Среди плюсов радиаторов, встраиваемых в пол, стоит отметить следующие:

• довольно долгий срок службы, что позволит после установки радиатора не думать о его ремонте или замене;
• встраиваемые в пол радиаторы имеют довольно высокую производительность, а вот затраты при этом минимальные;
• они надежные, безотказные и к тому же экологически чистые;
• радиаторы, встраиваемые в пол, скрыты от посторонних глаз и не портят интерьер своим видом. Они не занимают пространство, поэтому не мешают размещению мебели;
• такие модели дают возможность установки панорамного окна.

При всех этих плюсах есть моменты, которые значительно сокращают популярность этих моделей радиаторов.

К недостаткам относятся следующие:

• чтобы установить такие радиаторы, необходимо увеличить высоту потолков;
• цена таких конструкций гораздо выше, чем у простых напольных или настенных моделей;
• если высота потолка больше чем три метра, то радиаторы, встраиваемые в пол, не подойдут. Лучше приобрести настенные конструкции;
• к тому же такой вид радиатора намного сложнее установить;
• если радиатор имеет функцию принудительной конвекции, то плата за электроэнергию значительно увеличится. А также такие модели способствуют распространению пыли.

Обзор популярных моделей

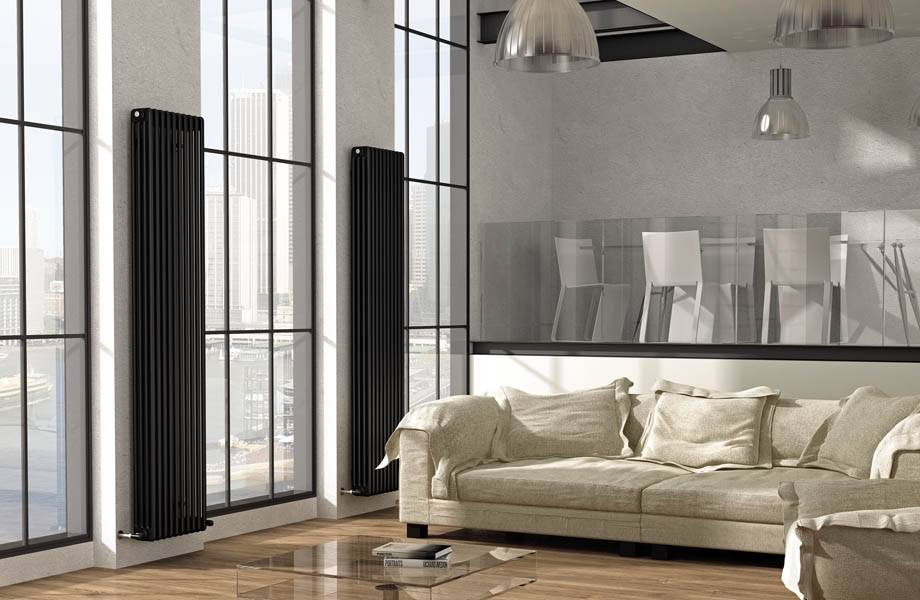

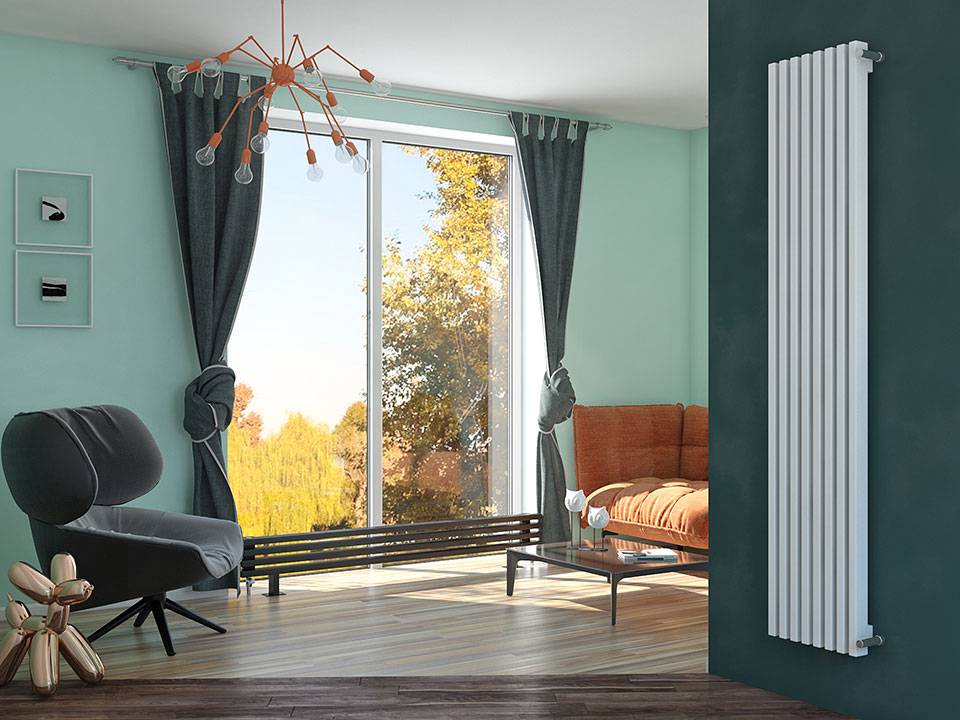

В России высокие радиаторы только набирают популярность. Налаживается постепенно их производство. Но потребители предпочитают продукцию зарубежных производителей, которые по технологиям и дизайну далеко ушли вперед. Импортные агрегаты отличаются современным стилем, высокой эффективностью, надежностью и долговечностью.

Kermi

Изящные плоские панельные агрегаты Kermi Verteo, выпущенные в Германии, экономят не только энергию, но и пространство, поэтому становятся все более востребованными. Новая технология с инновационным уклоном Therm X2 — это прогрессивный подход к созданию микроклимата в современных условиях.

Продукция данного бренда имеет целый ряд преимуществ:

• нагревается быстрее аналогичных моделей на 25 %;
• экономит энергию до 11 %;
• интенсивность теплового излучения достигает 100 %;
• высота до 3-х метров;
• гарантия 5 лет.

Стоимость панелей Kermi варьируется от 260 до 920 евро, в зависимости от габаритов и рядности конструкции.

Guardo

Итальянские отопительные приборы имеют высоту 1 метр. Разрабатывались они с учетом климатических условий России. Минимальное количество секций — 4, максимальное — 40. Допускается установка в многоэтажных домах. Вид крепления: напольное или настенное. Глубина конструкции от 65 мм (двухтрубные) до 215 мм (6-трубные).

Устройства могут работать как на воде, так и на антифризе, что очень удобно. Если владельцы частного дома в зимний период надолго уезжают, то могут не беспокоиться, что система разморозится. Антифриз не замерзает даже при -40 °С. Тип подключения: боковое или нижнее. Цена — от 6 до 65 тысяч рублей, в зависимости от количества секций. Гарантия 10 лет.

Purmo

Финский производитель предлагает электрические вертикальные радиаторы Delta Electric высотой 1500 и 1800 мм, но на заказ сделают любой размер до 3 метров. Окрасить изделие можно будет в желаемый цвет. Нагревательный элемент оснащен терморегулятором и таймером автоотключения.

Радиатор Delta Electric крепится на стену, имеет следующие технические параметры:

• ширина — 300 или 600 мм (6 или 12 секций);
• глубина — 63 мм (2-трубные) и 101 мм (3-трубные);
• регулировка температуры от 30 до 70 °С;
• мощность — от 0,3 до 2 кВт;
• источник питания — бытовая розетка напряжением 220 В;
• гарантия 10 лет.

Агрегат снабжен цифровым дисплеем, коробкой для подключения от скрытой проводки, вешалкой для полотенца и крючками. Цена — от 38 до 68 тысяч рублей.

Рекомендации по выбору

Покупая электрические напольные радиаторы для отопления, обязательно необходимо определить, какой уровень мощности понадобится в процессе работы. А также нужно учитывать, будет это радиатор с принудительной конвекцией или же для данного помещения достаточно будет естественной функции.

Покупая встраиваемые батареи с теплоносителями, обязательно необходимо учесть несколько факторов.

Давление в тепловой системе. Такой вариант подходит для домов с замкнутой системой отопления. Если нужно установить встраиваемые в пол радиаторы в многоэтажных домах, то сразу нужно посмотреть на уровень давления в трубах. Это делают для того, чтобы убедиться в том, что заданного уровня будет достаточно для обогрева помещения. Данные по этому вопросу можно получить в ЖЭКе. И только после получения нужной информации можно приступать к выбору подходящей модели. Обычно для многоквартирных домов подбирают радиатор, способный выдерживать пятнадцать атмосфер.
Тип теплоносителя и его параметры. Для встраиваемых в пол радиаторов в частном доме подойдет любой тип теплоносителя. Ведь хозяева своего жилья сами контролируют и его температуру, и его состояние. А вот для жителей многоэтажных домов наполнение радиаторов – это довольно важный фактор. Неправильный выбор в этом случае может создать множество проблем

Поэтому при покупке таких конструкций необходимо заранее определиться с моделью и особое внимание уделить качеству. Внимание стоит обращать и на уровень Ph жидкости и на температуру, и на остальные характеристики теплоносителя.
Диаметры подключения и тип системы отопления

Система отопления может быть однотрубная и двухтрубная. Многие модели радиаторов нормально будут функционировать, только будучи подключенными к той или иной системе. Поэтому все нужные сведенья обязательно стоит выяснить при покупке у продавцов.

Внутрипольные радиаторы отопления универсальны в отличие от настенных аналогов. Их можно установить в любом помещении, будь оно жилое или офисное, или коммерческое. Встраиваемые в пол радиаторы отопления также подойдут для частных домов, имеющих французские окна. Уместны подобные радиаторы будут и для отопления магазинов, галерей, и даже для теплиц. Внутрипольные радиаторы отопления применяются с огромным успехом для помещений с особым микроклиматом.

Разновидности моделей

Выпускается две модификации радиаторов: с естественной и принудительной конвекцией. Имеющиеся вентиляторы питаются от сети в 22 В. или источника с постоянным током на 12 или 24 В.

Среди разнообразных встраиваемых батарей продаются модели, предназначенные и для отопления, и для охлаждения. Выпускаются двухтрубные и четырехтрубные устройства. В первом варианте теплообменник подключен к отоплению и к охлаждению. Во втором — имеются два теплообменника, каждый из которых связан с одной из систем. Такие радиаторы более эффективны в эксплуатации, но и стоят дороже.

Нестандартные виды и размеры радиаторов.

Встречаются напольные модели с функцией подачи свежего воздуха. Для этого воздух всасывается через отдельное отверстие, проходит через встроенные фильтры, подогревается и уходит обратно в комнаты.

При нестандартных помещениях с имеющимся искривлением пола можно заказать угловые радиаторы или с нужным радиусом кривизны. Есть теплообменники на гибких шлангах, которые позволяют вынуть прибор на пол и убрать его обратно.

Электронные и механические термостаты позволяют контролировать и изменять температуру и мощность радиаторов, встраиваемых в пол. Такие устройства располагаются внутри корпуса, а управляются при помощи дистанционного пульта. Электронные варианты располагают возможностью программирования температуры обогрева по времени.

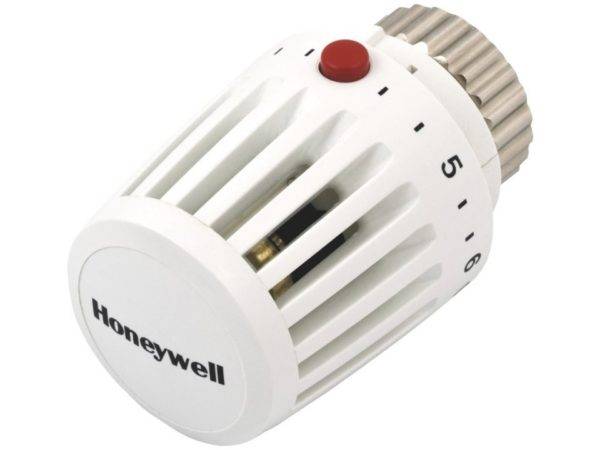

Термостат для батареи отопления

Можно подобрать и устройства, предназначенные для высокого уровня влажности. В таких радиаторах применяются материалы и электрооборудование, не поддающиеся коррозии. Предусмотрен и дренажный сток, по которому отводится конденсат.

Как правильно выбрать

Вопрос выбора всегда интересует потребителей, особенно, когда дело касается высоких агрегатов. В первую очередь нужно учитывать высоту потолков, поскольку она может быть и 2,5 метра, а изделия имеют размер до 3-х метров. Тут главное — не ошибиться, иначе изделие просто не поместится.

Для квартир и детских комнат лучше брать трубчатые модели. Они наиболее соответствуют предъявляемым требованиям и более безопасны.

Трубчатые радиаторы имеют ряд плюсов:

• выдерживают давление до 10 атмосфер;
• соединены лазерной сваркой;
• сглаженные углы исключают получение травмы;
• равномерный прогрев помещения;
• удобная уборка.

Вторым моментом является количество тепла, необходимого для комфортного микроклимата в помещении. И в этом плане трубчатые модели удобны, поскольку в глубину могут иметь от 1 до 6 рядов. Если агрегат будет монтироваться в простенок, необходимо предварительно замерить его ширину.

Для частных домов тип радиатора принципиального значения не имеет, поскольку давление в автономной системе небольшое и угрозы разрывов нет. Здесь подойдут и чугунные, и алюминиевые, и биметаллические, и стальные модели. Главное, чтобы они гармонично вписывались в интерьер и равномерно прогревали помещение.

Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

• быстрый нагрев;
• высокие показатели теплоемкости;
• незначительный вес;
• доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);

• широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

• неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
• низкую прочность;
• плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

Производитель	Модель	Вес, кг	Мощность, кВт	Объем, л	Давление, бар.	Размеры, см	Дистанция между осями, см
1. Rifar, РФ	Alum 500	1,45	0,183	0,27	20	9х8х56,5	50
2. Fondital, Италия	Calidor Super-500	1,32	0,193	0,3	16	9,7х8х55,7	50
2. Rovall, (Италия)	Alux-500	1,31	0,179	0,23	20	10х8х54,5	50
3. Radiatori 20000 S.p.A.	500R	1,6	0,199	0,58	16	9,5х8х57,7	50
4. Faral	Green НР-350	1,12	0,136	0,26	16	8х8х43	35
5. Faral	TrioНР-500	1,58	0,212	0,5	16	9,5х8х58	50

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Алюминиевые радиаторы от STOUT BravoНа алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Система центрального отопления

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

• В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
• В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
• Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
• Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Схемы радиаторного отопления

Радиаторное водяное отопление сооружается по следующим схемам:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторно-лучевая;
4. Комбинированная.

Содержание схемы прежде всего зависит от условия привязки отопительного прибора к трубопроводам системы. В однотрубной системе радиаторы присоединяются к разводке последовательно, друг за другом. В двухтрубной схеме батареи подключены к паре трубопроводов (прямому и обратному) параллельно – такое построение системы считается наиболее оптимальным и обладает целым рядом преимуществ перед однотрубной системой. Коллекторная схема является подвидом двухтрубной – здесь изделия присоединяются к распределительным коллекторам – это позволяет сосредоточить управление группой отопительных приборов в одном месте.

Широкое распространение получила комбинированная (смешанная) схема. Здесь в состав общей системы входят блоки, построенные по классическим (основным) схемам – при этом чаще всего основной целью комбинирования является реализация главных достоинство отдельных схем.

Кроме схем общего построения в системах водяного радиаторного отопления выделяют отдельную группу схем, характеризующих способ обвязки устройства.

Альтернатива напольным отопительным радиаторам

Что касается декоративных напольных радиаторов, то их покупают в основном не только для отопления, но и для подчеркивания интерьера помещения. Рассматривать варианты проектирования теплоснабжения лучше на примере.
Если нужно создать тепловую завесу длинной витрины в торговом зале, а пространство рядом с ней будет использоваться для ведения торговли, то вариантов обустройство системы обогрева остается два (учитывая только водяное отопление):

1. Внутрипольные конвекторы полностью находятся в толще пола, а на поверхности остается лишь решетка, через которую в них поступает холодный воздух, а наружу выходит теплый. В данном случае монтаж будет сложным, а подводка окажется скрытой, что нежелательно.
2. Использование фанкойлов (водно-воздушного отопления). Теплообменники со стальным или медным оребрением продуваются вентиляторами, направляющими потоки нагретого воздуха в любую часть помещения. Таким образом, вся площадь прогревается равномерно. Данная отопительная система позволяет освободить пол от любых коммуникаций – они будут находиться вверху, не занимая полезное пространство. При необходимости фанкойлы можно скрыть за подвесной потолочной конструкцией.

Плинтусные конвекторы

Равномерного обогрева ванной можно добиться путем встраивания плинтусных радиаторов

В ванной комнате не всегда имеется возможность встроить батареи, поэтому можно остановиться на теплых плинтусах. Изделия отличаются:

• высотой от 20 до 25 см и глубиной 10 см;
• экономичностью – топливные затраты сокращаются на 50 %;
• тепловой мощностью от 50 до 150 кВт;
• пределом рабочего давления до 16 атм.;
• разогревом воды до 130 градусов;
• защитой от перегревания благодаря терморегулятору;
• удобством монтажа;
• равномерностью распределения тепловых потоков.

Встраиваемые в пол радиаторы отопления

Встроенное в пол обогревательные батареи способны поддерживать определенную температуру. Этот фактор, особенно важен в помещениях, где необходимо постоянно сохранять определенные условия, в том числе и температурный режим. Например, поддерживать нужную температуру при выращивании растений.

Встроенные в пол отопительные приборы по своей конструкции относятся к конвекторам. Основной принцип работы — это конверторный нагрев воздушных масс в помещении. Воздух, после нагрева от радиатора отопления, устремляется наверх, а остывший опускается вниз, тем самым обеспечивая круговое движение, что весьма продуктивно, так как воздух не успевает остыть полностью.

Эффект циркуляции воздушных масс, происходящих от встроенных радиаторов отопления, больший, чем использовании стандартных стеновых радиаторных батарей. Данный принцип в итоге позволяет значительно сэкономить на отоплении.

Оборудование можно устанавливать в зимних садах, торговых центрах, частных домах, тренажерных залах и других офисных и жилых помещениях.

Основные характеристики

Радиаторы, монтируемые в нишу пола — это оборудование, вырабатывающее тепло, устанавливаемое таким образом, чтобы не было заметно элементов конструкции нагревателя. Сам нагреватель состоит из каркаса, изготовленного из нержавейки, внутри которого размещены медные или алюминиевые теплообменники. Для подключения монтируемого обогревательного оборудования применяются трубки гофрированного типа, изготовленные из антикоррозийных материалов. Одним из главных отличий является отсутствие зазора между контуром и пластинками.

Перед установкой отопительного прибора изготавливается желоб, длина которого равна длине обогревателя. Помещенный в желоб прибор подключают к коммуникационным системам. Размеры обогревательных радиаторов бывают разными, начиная от 90 см и заканчивая системами, достигающими в длину 3 м. Различные размеры позволяют потребителю выбрать отопительный прибор нужного размера, способного обеспечить подогрев помещения и не занимать в нем много места.

Преимущества и недостатки

Прежде чем, приобрести радиатор, устанавливаемый в пол, необходимо ознакомиться с плюсами и минусами.

К преимуществам приборов можно отнести:

• надежность и безотказность обеспечивают продолжительный период эксплуатации, что позволит после монтажа оборудования не задумываться о ремонте систем или их замене;
• смонтированные радиаторы обладают высокими показателями КПД с низкими затратами на энергоносители;
• отопительные приборы экологичны;
• благодаря скрытому размещению, оборудование незаметно в помещении и не мешает размещению мебели и других предметов интерьера;
• установка радиаторов под полом позволяет установить панорамные окна в помещении.

К недостаткам встраиваемых батарей в пол можно отнести:

• для монтажа отопительных приборов нужно произвести работы по увеличению высоты потолков в помещении (невозможность установки в помещениях с высотой потолка более 3 м);
• достаточно высокая стоимость приборов, особенно в сравнении со стандартными отопительными радиаторами настенного или напольного типа;
• увеличение расходов на электроэнергию при наличии уприборов функции принудительной конвекции;
• усиленное распространение пыли в помещениях.
