Что такое нагель и как его крепить

Как правильно выбрать нагель

Когда планируется приобретать шурупы по бетону, применение (целевое назначение) такого крепежа — один из критериев. Это обусловлено тем, что параметры определяются материалом, типом резьбы метизов.

Критерии выбора:

  • тип конструкции, материал, из которого она изготовлена, при этом рассматривают разные шурупы, отличные по свойствам, виду покрытия, например, для фиксации тяжеловесных конструкций более 100 кг используют изделия длиной от 150 см;
  • выбирают изделия по типу головки: выступающая, скрытая;
  • играет роль и тип шлица, при этом нужно правильно подобрать инструмент;
  • разновидность резьбы, благодаря чему определяют способ установки метизов (с дюбелями, в готовое отверстие и т. д.);
  • условия эксплуатации, на крепеж некоторых видов оказывает негативное воздействие влага.

Технология крепления

Сверление

Используется мощная дрель, если необходимо делать отверстия непосредственно на строительной площадке либо станок, если брус подготавливается заранее.

Второй способ распространен на западе и позволяет собрать конструкцию практически любого дома за несколько дней. Но требуется внимательность, точный чертеж, профессионализм.

В первом и втором случае незыблемым остается правило – отверстие должно быть строго вертикальным.

Диаметр сверла и толщина шканта должны совпадать, а для верхних ярусов бруса отверстие должно быть даже на миллиметр два больше. Так избавляются от провисания несущей конструкции из-за небольшой вертикальной нагрузки. Отверстие делается на 2 сантиметра длиннее необходимого, чтобы шип мог спокойно ходить во время усадки.

Забивание

Обычно используется кувалда весом несколько килограмм. Нагель вгоняется внутрь ниже кромки бруса до конца отверстия, для этого используются насадки (обычно из латуни).

Правильное расположение

Идеальным считается вариант, когда нагели расположены в шахматном порядке. Но строго вертикальное направление по параллельным линиям также допускается и на прочность влияет не существенно.

Рекомендуется зазор до начала проема не менее тридцати сантиметров. Расстояние крепежа до угла не должно превышать 70 сантиметров. Шаг может варьироваться от метра до 3, в зависимости от материала, из которого сделан брус (твердые сорта требуют меньший шаг).

Ошибки строителей: типичные и грубые

Как замечает Алексей Маркин, самая распространённая ошибка при изготовлении сруба из рубленого бревна, – это маленькие площади прилегания бревна к бревну (малая ширина межвенцового паза). Тепловые характеристики такого дома будут низкими. Руководитель предприятия «Домострой-СК» Олег Валуев дополняет, что в некоторых случаях венцы могут вообще не прилегать друг к другу (фото 1). Огромные щели придётся регулярно конопатить, что потребует немалых дополнительных затрат. При этом внешний вид и тепловые характеристики дома радикально улучшить не удастся.

Фото №2 – Сруб не может правильно сесть из-за неправильно поставленных стоек.

Бывает, что строители возводят дом так, что он просто не может сесть.

Как поясняет Олег Валуев, если планируется делать веранду под крышей, то между верхним торцом стойки и верхним венцом надо установить специальный домкрат на усадку (фото 3). Он позволит срубу садиться равномерно. Вместо домкрата можно положить несколько дощечек, которые надо будет периодически выбивать. Кстати, усадочные домкраты хорошо видны на первой иллюстрации (рис. 1) к нашей .

Фото №3 – Домкрат на усадку (фото «Домострой-СК»).

Ещё одна ошибка, препятствующая усадке сруба – попытка скрепить соседние венцы гвоздями. На шляпку гвоздя бревно ложится неровно, и появляется межвенцовая щель. Из-за неплотного прилегания бревно в процессе высыхания может начать «крутиться».

Проблема некачественной гидроизоляции нижнего венца сруба несколько потеряла свою актуальность. Как правило, бригада, производящая монтаж, выполняет эту операцию качественно

Тем не менее, заказчику следует обратить внимание на то, как выполнено сопряжение фундамента и деревянных стен. Если фундамент ленточный или ростверковый, то поверхность ленты должна быть выровненной, а между фундаментом и нижним венцом должно быть 2-3 слоя рубероида, либо аналогичный по эффективности слой гидроизоляции. Впрочем, избыточная влага может попасть в древесину не только через фундамент

Если в доме настелить полы и навесить потолки до того, как сруб сел и высох, это затруднит циркуляцию воздуха и приведет к «запариванию» дома – на внутренних стенках может появиться плесень или грибок

Впрочем, избыточная влага может попасть в древесину не только через фундамент. Если в доме настелить полы и навесить потолки до того, как сруб сел и высох, это затруднит циркуляцию воздуха и приведет к «запариванию» дома – на внутренних стенках может появиться плесень или грибок.

Руководитель предприятия «Домострой-СК» Олег Валуев замечает, что в помывочной также не надо делать плинтуса на полу. Под ними собирается влага и также начинается процесс гниения.

Фото №4 – Плесень на непроветриваемых деревянных конструкциях.

Как крепится нагель для бетона

Недостаточно выбрать шуруп по бетону. Как пользоваться им? Такой вопрос может возникнуть у тех, кто самостоятельно не занимался домашним ремонтом. Процесс крепления саморезов достаточно простой и удобный.

До начала ввинчивания крепежного самореза в бетон необходимо:

  • подготовить рабочий инструмент;
  • выполнить разметку на бетонной поверхности;
  • просверлить черновое отверстие.

Анкерный болт (нагель)

Потребуется:

  • электродрель для сверления полостей в мягком ячеистом бетоне;
  • перфоратор для подготовки канала в твердом бетонном массиве;
  • шуруповерт, позволяющий ускорить процесс завинчивания шурупов;
  • сверло, параметры которого соответствуют размерам завинчиваемого нагеля;
  • отвертка, соответствующая по форме шлица конструкции головки;
  • молоток, используемый, при необходимости, для вбивания дюбеля.

Производите операции по завинчиванию в следующем порядке:

  1. Разметьте координаты сверления будущих каналов.
  2. Просверлите отверстие на требуемую глубину.
  3. Очистите сформированную полость от образовавшейся пыли.
  4. Ввинтите нагель, через соединяемую конструкцию с помощью шуруповерта или отвертки.

Обратите внимание на следующие моменты:

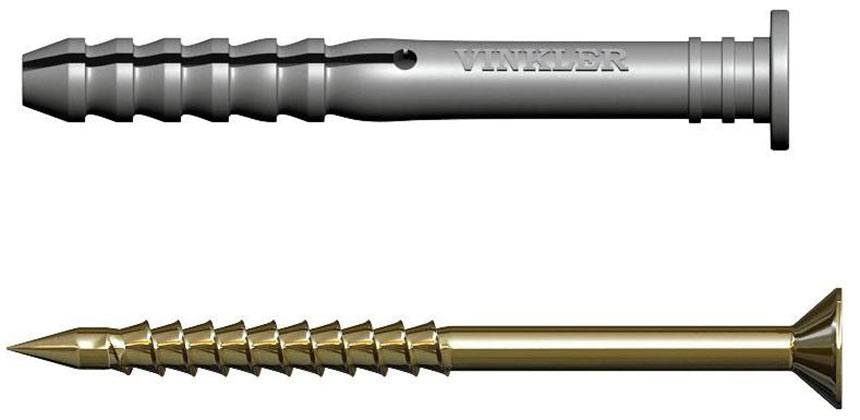

Общий вид нагеля по бетону

  • не прикладывайте чрезмерных усилий, способных вызвать поломку самореза;
  • соблюдайте равное расстояние между ввинчиваемыми шурупами;
  • выдерживайте минимальное расстояние от ближайшей стены 6–7 см.

Соблюдая приведенные рекомендации, несложно закрутить нагель по бетону. Как пользоваться им, мы разобрались.

Разновидности деревянных нагелей


Формы сечения нагелей

Шканты для бруса могут иметь круглое, квадратное или прямоугольное сечение. Вырезать в теле бруса посадочное гнездо квадратной формы затруднительно, по этой причине в домашних условиях крепления любой формы устанавливают в круглые отверстия, диаметр зависит от размера шканта и должен обеспечивать установку «в натяг». Каждый вид креплений имеет свои преимущества и недостатки:

  1. Нагели круглого сечения (цилиндрические) обеспечивают максимальную площадь соприкосновения со стенками посадочных отверстий, способны выдержать значительные нагрузки, применяются для усиления внешних стен и углов сруба. Установка таких креплений «в натяг» требует значительных усилий. Шканты для бруса округлой формы трудно изготовить в домашних условиях, для этого необходимо иметь токарный станок;
  2. Шканты для бруса квадратного сечение используют при возведении легких построек и при кладке внутренних перегородок. При установке «в натяг» вся нагрузка приходится на острые края, которые равномерно сминаются и увеличивают площадь соприкосновения, забить такой шкант гораздо легче. Изготовить крепление квадратной формы можно из обрезка доски своими руками с использованием доступного инструмента;
  3. Плоский шкант прямоугольного сечения является облегченным вариантом квадратного шканта, используется при установке дверных и оконных проемов, монтаже легких и декоративных конструкций.

Согласно ГОСТ Р 56711-2015В, нагели цилиндрической формы являются основным крепежным элементом для сплачивания и сращивания цельного и клееного пиломатериала.

Требования к материалу

Нагельные соединения подвергаются значительным нагрузкам на срез, изгиб и кручение. По этой причине шканты округлой формы изготавливаются из прочной древесины – это может быть дуб, лиственница и береза. Для заготовок выбирают высокосортную древесину естественной влажности, без сучков с ровными и неповрежденными волокнами. Поверхность готовых креплений подвергается шлифовке с использованием абразива.

При выборе материала необходимо учитывать следующие рекомендации:

  • Для брусьев из сосны или ели лучше использовать березовые шканты;
  • При строительстве из бруса лиственницы, крепления могут быть из этого же материала;
  • Для клееного и LVL-бруса используют дуб камерной сушки.

Шканты для бруса квадратного и плоского сечения можно изготовить из специально отобранного качественного пиломатериала, используемого при строительстве.

Размеры нагелей и диаметр отверстий

Рекомендации по выбору размеров нагельных соединений изложены в нормативных документах по строительному проектированию (СНиП), в их числе: диаметр сечения круглых нагелей должен составлять не более 1/6 от ширины бруса, длина в 1.5 раза превышать высоту бруса. Диаметр посадочных отверстий делают на 0.5-1.0 мм меньше диаметра шканта.

Несложно посчитать, что при строительстве из бруса180х180 надо использовать шканты диаметром 30 мм, длиной более 270 мм, диаметр отверстий для установки креплений – 31 мм. Специализированные магазины предлагают нагели следующих типоразмеров: цилиндрическийс диаметром от 15 до 30 мм, квадратный со стороной от 20 до 25 мм, длина заготовок – до 1100 мм.

Шуруп по бетону «Нагель» — Крепёж STRONG

Применяется в строительстве и других промышленных и производственных отраслях.

Предназначен для монтажа пластиковых или деревянных конструкций в бетон, полнотелый кирпич.

Устанавливается в подготовленное крепежное отверстие, закручивается насадкой TORX-30.

ДиаметрДлинаК-во 1уп
7,552от 100 шт
72от 100 шт
92от 100 шт
112от 100 шт
132от 100 шт
152от 100 шт
182от 100 шт
202от 100 шт
212от 100 шт
250от 100 шт

Шуруп по бетону нагель используют в процессе монтажа пластиковых окон. Также этот вид крепежа пригоден для использования с деревянными конструкциями, алюминиевым профилем, дверными коробками. С его помощью не составит труда все вышеперечисленное соединить с кирпичным или бетонным основанием.

Отличительной особенностью этой модификации шурупа является переменная резьба. По всей ее длине расположились проточки в виде спирали, которые упрощают ввинчивание крепежного элемента. Он обеспечивает надежное соединение конструкций, поскольку насечки на головке предотвращают его самопроизвольное выкручивание в процессе эксплуатации.

Винт вкручивают только в предварительно подготовленное отверстие, которое соответствует ему по диаметру. Сам крепеж изготовлен из стального сплава, поэтому обладает высокой прочностью. От негативного воздействия влаги и химических веществ он защищен специальным покрытием.

Как устанавливать?

Чтобы готовое сооружение из дерева смогло прослужить максимально длительное время, следует правильно устанавливать все деревянные нагели. Монтаж осуществляется в несколько основных этапов.

Расположение

Для начала нужно правильно разместить элемент. Предварительно лучше сделать карандашом разметку на деревянной поверхности. При этом не забывайте, что все посадочные отверстия для нагелей должны располагаться по всему периметру конструкции, расстояние между ними должно составлять около 1,5-2 метров. Первую отметку следует делать на расстоянии в 400-700 миллиметров от края деревянного бруса.

Каждый брус должен быть присоединен к верхнему и нижнему отделу разными нагелями. В каждом венце часть для посадки должна быть немного отодвинута (на 0,5 метров). Повторение допускается через каждые 2 или 3 ряда. Все отверстия высверливаются в центральной части бруса, глубина их должна превышать высоту деревянного нагеля на 15-20 миллиметров.

Сверление

На данном этапе установки нагеля по дереву нужно правильно подобрать инструмент. Для формирования отверстий лучше взять дрель. Если вы планируете формировать места с диаметром более 12 миллиметров, то тогда предпочтение стоит отдать модели низкооборотистого вида. И при этом ее мощность не должна быть меньше 1200 Вт.

Сверло для такой дрели обязательно должно быть на 30-35 миллиметров больше по высоте, по сравнению с высотой нагеля. Кроме того, лучше выбирать такие насадки, чтобы они смогли обеспечивать отвод образующейся в процессе сверления стружки. Оптимальным вариантом смогут стать фрезерные сверла по дереву. Заранее определитесь с диаметром насадки. В запасе лучше сразу иметь 6-8 таких деталей для дрели.

Отверстие под нагель формируются дрелью сразу в двух венцах. Чтобы предотвратить сдвиг конструкции в процессе сверления, надо надежно и прочно зафиксировать и нижний, и верхний брус.

Забивание

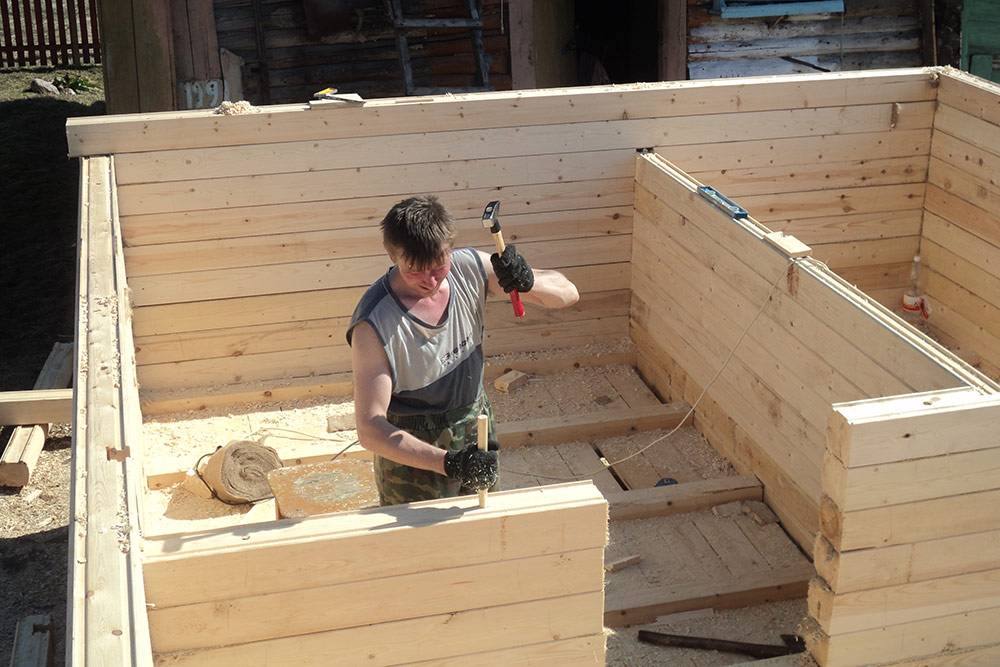

На данном заключительном этапе сборки детали монтируются в подготовленные посадочные места «в натяг». Для этого нужно будет приложить значительные усилия. Помните, что чем глубже деревянный штырь будет входить в отверстие, тем сильнее придется его вбивать. Иногда при вбивании детали трескаются и разрушаются, верхняя часть при этом будет размолачиваться. Для того чтобы снизить трение, можно воспользоваться мыльным раствором. Применять парафин или строительные смазки для этого нельзя.

При установке под рукой обязательно нужно иметь киянку (из дерева или из резины), а также легкий и тяжелый молоток. Удары по детали надо наносить строго в вертикальном положении. Если вы используете при этом металлическое приспособление, то тогда лучше взять специальную защитную насадку из обрезка доски небольшой толщины или многослойной фанеры.

Если в процессе монтажа в элементе появилась трещина, то тогда следует высверлить его и повторить процедуру. Для обеспечения большей надежности можно дополнительно приклеить нагель по дереву в сделанное отверстие.

О том, как выбрать нагели для бруса и бревна, вы можете узнать из видео ниже.

Монтаж своими руками: пошаговая инструкция

Схемы жесткого крепления бруса.

Первым делом вам нужно сделать разметку, которая и будет основой для создания проекта. Выполняется это для того, чтобы вы смогли определиться с уровнем поверхности стен.

Далее вам следует измерить шаги элементов для крепежа. Расстояние в этом случае колеблется в пределах до 60 см (минимальный промежуток составляет 30 см). Его определяет качество бруса и его толщина.

Следующий шаг — обвязка. Для этого укладываете элементы строго по контуру выравниваемой стены. В случае, если вы собрались выравнивать одну стену, то крепить брус надо к стенам, которые расположены перпендикулярно. При монтаже не требуется применение подкладок.

Сначала рекомендуется сделать небольшое отверстие в устанавливаемой детали. Сделать это нужно для того, чтобы можно было вставить шурупы. При этом помните, что диаметр просверленного отверстия должен быть чуть больше, чем диаметр шурупа.

Потом вы берете изделие и прикладываете его к поверхности стены. Делаете часть этой работы при помощи молотка и гвоздя. Ваша задача — в перенесении отметки для отверстия на поверхность.

Следующий этап работы заключается в просверливании намеченных отверстий. Как правило, в них вы должны забить деревянный чоп или обычные дюбели.

Далее вы устанавливаете брусок из дерева на свое место, закрепляя его шурупом. Однако можно воспользоваться и другим способом: брус крепится к чопу гвоздем, пользуясь молотком.

Схема крепления бруса между собой.

Теперь вы крепите и устанавливаете все дополнительные контурные элементы. Для удобства вам следует протянуть между ними нить. Для чего нужна нитка? По ней вы сумеете установить высоту шабашки, причем во всех местах крепления бруса к стене. Таким образом вы измеряете расстояние, которое образуется от поверхности стены до нитки. Потом вычитаем от этого расстояния высоту элемента.

Затем вам следует взять куски фанеры различной толщины и соорудить шабашку. В процессе работы понадобится топор и стамеска.

После того как шабашка будет готова, можно приступать просверливанию отверстия в ней. Диаметр проделанного отверстия должен быть больше диаметра шурупа.

Далее вам следует проделать отверстия в брусе, чтобы потом была возможность прикрепить его к стене. Чем сверлить отверстие, зависит от высоты элемента, а также от материала, из которого он сделан. К примеру, если брус имеет высоту больше 6 см, а материалом является лиственница, то использовать необходимо дрель со сверлом диаметром 12 мм

При монтаже учитывайте одно важное обстоятельство: шляпка от шурупа обязательно должна полностью войти в брус, не допускайте никаких возвышений, шуруп постарайтесь расположить во внутренней части элемента

В случае если брус обладает значительной толщиной, то проделывать отверстия вам следует глубиной до 3 см. Затем приступаем к крепежу элемента к поверхности с помощью ранее изготовленных шабашек.

Чтобы удостовериться в ровности закрепленного бруса, используйте строительный уровень. Если получилось так, что брус прикреплен к поверхности чуть выше, чем планировали, то выкрутите шуруп и замените шабашку. Можно воспользоваться и вторым способом: откручиваете шуруп (только не до конца) и подкладываете прокладки необходимых параметров с обеих сторон элемента.

В случае расположения бруса ниже запланированного уровня, выкрутите шуруп и поменяйте шабашку. Однако если разница в отметках составляет незначительную высоту (до 2 мм), можете отстрогать ненужную часть с помощью строительного рубанка.

Разновидности

Нагели могут изготавливаться как из дерева, так и из металла. Металлические изделия плохо контролирую процесс усадки, ржавеют, деревянные обеспечивают более прочное соединение, хуже реагируют на изгиб, «живут» единым организмом с домом.

Крепеж различают по форме:

  • круглые, традиционные;
  • квадратные, менее используемые, функциональные отверстия для них проделать сложнее.

Штыри имеют разную длину, сечение.

Важно! Выбор параметров зависит от характеристик строительства, но лучше выбирать длинные элементы, с запасом. Но монтировать их сложнее

Деревянные нагели чаще всего производятся из березы, дуба, бука или других твердых пород древесины, использование гигроскопичной древесины исключено.  Дерево должно быть без сучков, гнили, грибковых образований, свилеватости. Свилеватость или свиль это порок древесины, при котором расположение волокон не правильное, неровное, спутанное, что снижает её эксплуатационные характеристики. Изготавливают штыри на токарных станках. Диаметр изделия может быть разным, но не больше 2,5см, длина должна покрывать минимум 2 соединения.

Важно! Следует подбирать нагели по материалу стены, из чего стена из того и нагели, тогда сопряжение деталей будет родным

Назначение и особенности шкантов

Схемы и размеры различных нагелей при угловом креплении бруса.

Деревянные нагели являются специально предназначенным для скрепления бревенчатых стен штырями. Они предотвращают такие естественные процессы в древесине, как усыхание, в результате которого дерево изменяет свои первоначальные свойства, деформируется.

Применение подобных болтов поможет избежать процесса смещения бревен в стене. Их правильная установка обеспечит конструкцию стабильностью, брусья будут располагаться так, как они были в начальном положении.

Наиболее востребованными являются нагели, сделанные из твердых пород дерева. Березовые или дубовые шканты невозможно сломать при условии их правильной установки. Чаще всего им придают округлую форму и размер, соответствующий 24-25 мм. Деревянные гвозди должны быть ровными и гладкими по всей длине.

​Нагели — это материал, помогающий удерживать стену в определенном положении. Шканты используются в обязательном порядке, независимо от того, является здание бревенчатым или брусовым. Наибольшее распространение получили березовые шипы.

Эти деревянные болты невозможно заменить другими составляющими типа гвоздей или саморезов, применение которых вызовет только ухудшение ситуации. К тому же не стоит использовать нагели на металлической основе, которые чаще всего являются арматурой. В результате можно наблюдать взаимодействие материалов с разной степенью теплопроводности.

Вследствие этого на внутренней поверхности бруса может появляться конденсат, а это совершенно не нужно. В таком случае арматура начнет покрываться ржавчиной, а древесина загнивать.

Разновидности

Если верно отдать предпочтение какой-либо разновидности нагельных соединений, то результат стройки порадует вас прочным креплением перекрытий и перегородок.

Для работы по кирпичу, бетону используются металлические виды нагелей, потому что только такое устройство способно при значительных нагрузках крепко удерживать на весу различные предметы. Может показаться, что нагель выглядит как обычный шуруп и никаких конструкционных отличий не имеет. Это не так, кроме того, специальные штыри лучше справляются с фиксацией.

Саморезы по бетону различаются типами покрытия.

Латунные. Отличаются от других золотистым покрытием и сферой использования при монтаже небольших лёгких сооружений, внутри помещения. Благодаря красивому цвету могут быть смело применены в декоративных конструкциях. Однако легко деформируются и поддаются коррозии.

Не всегда под нагель предварительно выполняется отверстие в бетоне

В работе с пористыми материалами важно обеспечить качественный контакт между саморезом и основанием. Это правило действует для газобетона, а также пеноблоков. Нагель препятствует смещению бруса по горизонтали и при этом не мешает усадке дома по вертикали – таким образом, не получится зависания и не образуются щели

Нагель препятствует смещению бруса по горизонтали и при этом не мешает усадке дома по вертикали – таким образом, не получится зависания и не образуются щели

Обращать внимание стоит на породу древесины. Она должна как минимум соответствовать породе венцов или же быть чуть более прочной. Делаются берёзовые, дубовые нагели, нередко встречаются и лиственничные

Делаются берёзовые, дубовые нагели, нередко встречаются и лиственничные.

Штырь должен иметь возможность меняться вместе с бревном – так осуществляется надёжное крепление. Фиксация выполняется оттёсанными нагелями различной формы: сечение может быть в виде звезды, квадрата. Наиболее популярны цилиндрические крепления.

Тип крепления зависит от условий, в которых оно будет служить. Необходимо оценить урон от таких внешних факторов, как влажность и нагрузки. Для долговечной службы построек нужно подбирать виды, размеры, покрытие нагелей, основываясь на их назначении.

По назначению

В любом доме или бане есть как минимум один оконный и дверной проём. Их нужно тоже дополнительно усиливать, так как существует риск того, что концы брусьев начнут смещаться в разные стороны. Нагели исключают возможность того, что венцы вдруг поведёт при усадке.

Монтаж и установка приборов, электрооборудования в помещении не обходится без применения нагельных креплений. Когда нужно повесить предметы на стену, в работе пригождаются специальные саморезы, которые надёжно зафиксируют даже самую габаритную вещь.

Плюсом нагелей является то, что они полезны на любой стройке благодаря широкому ассортименту.

Для крепления ПВХ-окон можно взять железный шуруп по бетону, с их применением больше не существует угрозы расшатывания окон

Для пластиковых окон характерна высокая звуко- и теплоизоляция, но чтобы эти свойства смогли проявиться, важно правильно провести монтаж с использованием нагелей

Болты, гайки и самые простые гвозди – распространенное крепление, однако следует помнить о том, что такие фиксаторы не работают на изгиб, с ними дерево может портиться, и со временем крепёж станет неэффективным.

Фиксация предметов на стенах, эксплуатация при возведении кровли домов и в прочих строительных работах, укрепление конструкций – далеко не полный перечень вещей, в которых нагельные соединения незаменимы.

По форме

Область использования определяется также формой резьбы саморезов, штырей и головок. Форма сечения крепежных элементов бывает круглой. Выпускают цилиндрические стальные пруты, струны. Из металла нагели делают также полыми внутри – по виду как трубы.

Деревянные нагели делают с круглым сечением.

Шурупы по бетону различают по виду плоских головок, которые бывают:

  • прямоугольные – головка-крюк, петлеобразная форма;
  • шестигранные – для них характерно наличие внутренней резьбы, шлица;
  • потайные – шлиц у таких шурупов крестообразный, имеются зенкующие насечки, которые усиливают крепление в структуре стен;
  • шпильки с резьбовым сгоном;
  • головки с шестигранным Torx-шлицем – такими шурупами осуществляют крепление «звёздочкой».

Главная особенность нагелей по бетону – особая резьба.

  • Многофункциональная резьба среднего типа. Не обязательно использование дюбеля.
  • «Ёлочка». Метиз закручивается после того, как уже установлен дюбель в просверленное отверстие.
  • Переменная. На саморезах есть насечки. Перед установкой нагеля с этим видом резьбы выполняют отверстие, глубиной большее, чем длина самореза. Дюбель при монтаже не используют.

Техника безопасности при работе

Чтобы избежать неприятных травм, необходимо всегда придерживаться правил элементарной безопасности, чтобы защитить свой организм от повреждений.

Нужно при работе строго следовать нескольким указаниям:

  1. Ни в коем случае нельзя приступать к сверлению без защитных очков, поскольку кусок бетона может отколоться и попасть в глаз. Если это произошло, то необходимо сразу же промыть повреждённый участок водой и попросить, чтобы кто-то в доме произвёл тщательный осмотр и удалил все инородные тела. Если через несколько часов всё ещё будет беспокоить боль, тогда следует обратиться за помощью к специалистам.
  2. С дрелью нельзя работать в перчатках, поскольку её может накрутить на вращающееся сверло. Таким образом можно сильно повредить свои пальцы.
  3. Не пытайтесь сразу же после сверления поменять сверло, ведь оно будет очень горячее. Так можно сильно обжечься. Для начала следует охладить сверло в воде.
  4. Не подпускайте детей к приборам. Если малыш бегает рядом, то все инструменты, которые подключаются к электросети, следует положить на таком расстоянии, чтобы ребёнок не достал до них. А также уберите подальше все режущие и колющие предметы.

Соблюдайте эти простые правила техники безопасности и работа доставит только удовольствие.

Таким образом, с конструктивной точки зрения, шуруп, который применяется для крепежа к бетону, представляет собой стержень с резьбой, которая может быть высокое, или попеременно становиться, то низкой, то высокой. А также нагель имеет потайную головку, внутренняя сторона которой оснащена насечкой. Обычно такие виды крепежа используются для прикручивания пластиковых и деревянных окон, коробок двери к какому-то твёрдому основанию. При работе всегда необходимо сначала качественно произвести просверливание отверстий на нужную глубину, а затем уже можно ввинтить нагель, который плотно разместится в детали. Все крепления можно производить самостоятельно.

Особенности использования

Расположение в стене

Установка нагелей в брусе регламентирована СНиП 2.01.07-85.

Ниже приведем основные правила их монтажа:

  • расстояние между крепежами должно составлять 1,5-2 м;
  • отверстие должны быть на 1-1,5 мм больше диаметра самого штыря. Это необходимо для того, чтобы исключить его заклинивание в процессе усадки дома;
  • крепежи должны располагать на угла стен, а также в местах соединения наружных стен с внутренними;
  • располагать крепления в стене следует в шахматном порядке, по принципу кладки;
  • один штырь может фиксировать одновременно 2 или 3 венца;
  • отступ от чаш соединения должен составлять 250-300 мм.

Учитывая эта параметры, не составит труда посчитать количество нагелей, которые понадобятся для строительства дома.

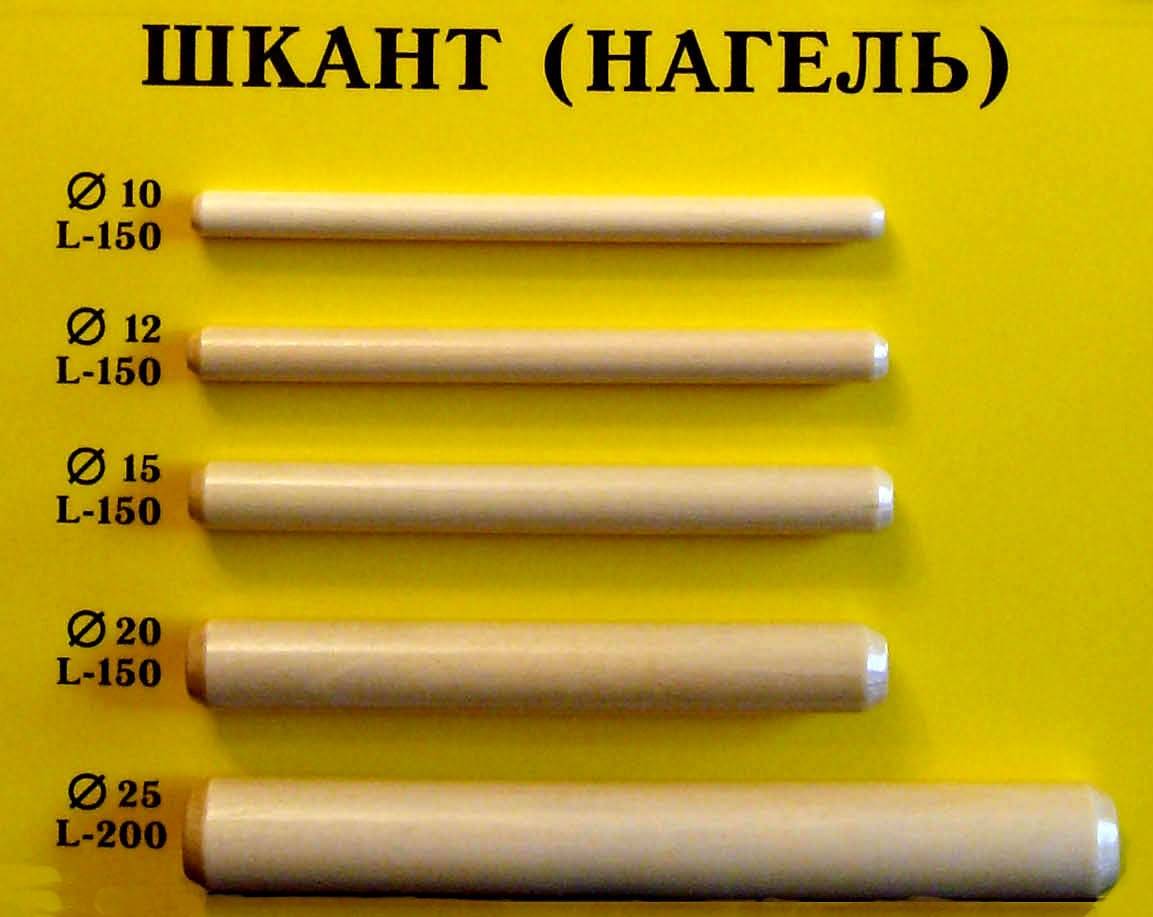

Нагели разных размеров

Размеры

Крепления следует подбирать в зависимости от сечения деревянного бруса. Штырь должен быть в полтора или два с половиной раза (для фиксации трех венцов) длинней высоты сечения.

К примеру, длина нагеля для бруса 150х150 мм должна составлять 225 или 375 мм. Следует отметить, что размеры креплений играют важную роль, так как от них зависит жесткость конструкции.

Высверливание отверстия специальным сверлом

Сборка стены

Сборка дома из бруса на нагеля осуществляется в такой последовательности:

  • после укладки второго венца, следует нанести на него разметку, указав точки расположения отверстий, с учетом изложенных выше правил. Причем располагаться они должны строго по центру бруса, поэтому предварительно можно обозначить ось, на которой следует нанести точки;
  • затем выполняется разметка нижнего венца – отмечается центр бруса горизонтальной линией, которая делит его на две части. От этой линии нужно отступить вниз на 1 см и провести еще одну горизонтальную линию. С помощью нее следует измерить глубину, на которую нужно заглублять сверло;
  • теперь нужно высверлить отверстия – для этого применяется дрель для сверления бруса под нагели со специальным сверлом. Она обязательно должна иметь две ручки, что позволит выполнять вертикальные отверстия, надежно удерживая электроинструмент. В процессе высверливания необходимо фиксировать венцы, чтобы не произошло их смещения относительно друг друга;

Забивание нагеля в брус

  • затем в отверстия своими руками забиваются нагели при помощи деревянной или резиновой киянки. Штыри должны заходить довольно плотно, но без чрезмерных усилий. Штырь желательно утопить на несколько миллиметров. При этом под штырем останется пустое пространство, которое необходимо для компенсации усадки;
  • далее на верхний брус укладывается джутовый утеплитель, после чего монтируется следующий венец. Дальнейший монтаж выполняется по такой же схеме, но крепежи смещаются в сторону на метр (половину шага).

Вот собственно, и вся инструкция по креплению венцов при помощи нагелей.

2 Технические параметры и особенности метизов по бетону

Нагели изготавливают из закаленных сталей повышенной прочности. Длина их варьируется в достаточно широких пределах. Наиболее востребованными считаются шурупы 52–202 мм. На поверхность метизов наносят желтый цинк (методика гальванического цинкования). Такая обработка, во-первых, увеличивает антикоррозионные показатели крепежа, во-вторых, улучшает их механические свойства. Диаметр любого шурупа для бетона, выпускаемого современной промышленностью, один – 7,5 мм.

Шуруп для бетона желтый цинкованный

Крестообразные шлицы нагелей идеальны для работы с электрическим монтажным инструментом либо обычной ручной отверткой. Поэтому чаще всего производятся именно такие метизы. Шурупы со шлицем TORX выпускаются реже. А найти на российском рынке крепеж по бетону с выпуклыми головками, петлями, головкой-шестигранником «под ключ», «под шпильку» (с наружной резьбой) практически невозможно, хотя известны нагели и с такими шлицами.

Шурупы по бетону со шлицем TORX

Резьба рассматриваемых метизов, как было сказано, нарезается по длине стержня неравномерно. Причем на шуруп наносят засечки, что значительно увеличивает качество сцепления поверхности с крепежным элементом. Нагель за счет указанной особенности великолепно удерживается в очень пористых основаниях, из которых стандартный саморез просто-напросто выпадает.

Последовательность монтажа

Порядок работы с деревянными шипами сводится к следующим пунктам: вначале требуется найти середину на нужной плоскости и сделать разметку будущего отверстия.

  1. С помощью сверлильного станка необходимо сделать углубление. В него будет вставляться шип. Диаметр сверла должен быть таким же, что и у шканта. Глубина – 1,5 бруса.
  2. Если крепеж будет находиться в отверстии слишком свободно, то он не сможет выполнять свою функцию полноценно. В случае излишней плотности и выступания нагеля над поверхностью могут появиться проблемы в результате естественной усадки здания.
  3. При обработке отверстия нужно следить за тем, чтобы угол сверла был перпендикулярен основанию. Это поможет избежать проблем при соединении деталей. Нагель соединяет 2 бруса или бревна, причем делать это нужно с соблюдением шахматного порядка по периметру стены сруба. При этом допустимым расстоянием между ними будет 1000-1500 мм.
  4. От совмещения чаш и проемов необходимо делать отступ в 300 мм. При монтаже уровень влажности шкантов должен совпадать с влажностью самого бруса.
  5. В полученное отверстие необходимо вставить кнопки-керны, предназначенные для разметки отверстия на другой доске. При отсутствии такой детали вполне можно прибегнуть к самостоятельному изготовлению. Для этого нужно сделать заточку стержня в виде карандаша так, чтобы в середине была иголка. Вставить его в отверстие.
  6. Затем две доски укладываются на ровную поверхность, слегка прижимаются друг к другу. Таким образом, на чистой доске появляется разметка для высверливания углубления для шипа.

Нагель должен плотно и без скосов сидеть в пазах бруса, иначе он не выполнит свою функцию.

Для таких целей можно воспользоваться разметочным рейсмусом

Здесь важно правильно найти середину нужных поверхностей

В полученные отверстия нужно вставить стержень, части досок обработать клеем, соединить заготовки и зажать в струбцину. Затем необходимо высушить конструкцию.

Советы:

  1. Делать отверстия под шканты следует правильно. Это соединение имеет свою особенность: его нельзя изменять в момент сборки.
  2. Обязательным условием является просверливание углублений строго перпендикулярно.
  3. Не стоит делать чересчур глубокие дырки, это может привести к выходу нагеля за пределы доски. Торчать они не должны.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
