Муфельная печь своими руками: пошаговая фото инструкция по изготовлению печи для плавки

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.
• На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.
• В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Как устроены муфельные печи: конструкция

Главный конструктивный элемент печи — муфель. В его камеру загружают детали для термической обработки (или золото для переплавки, медицинский инструмент для температурной обработки, керамику для обжига). Муфель делают из химически инертного материала.

Камеру муфеля располагают внутри печи. При этом пространство между наружным кожухом и внутренней камерой заполняют теплоизолятором. Качественная теплоизоляция определяет КПД работы устройства, а также его безопасность (ограничивает сильный нагрев кожуха и не допускает возможности обжечься об него).

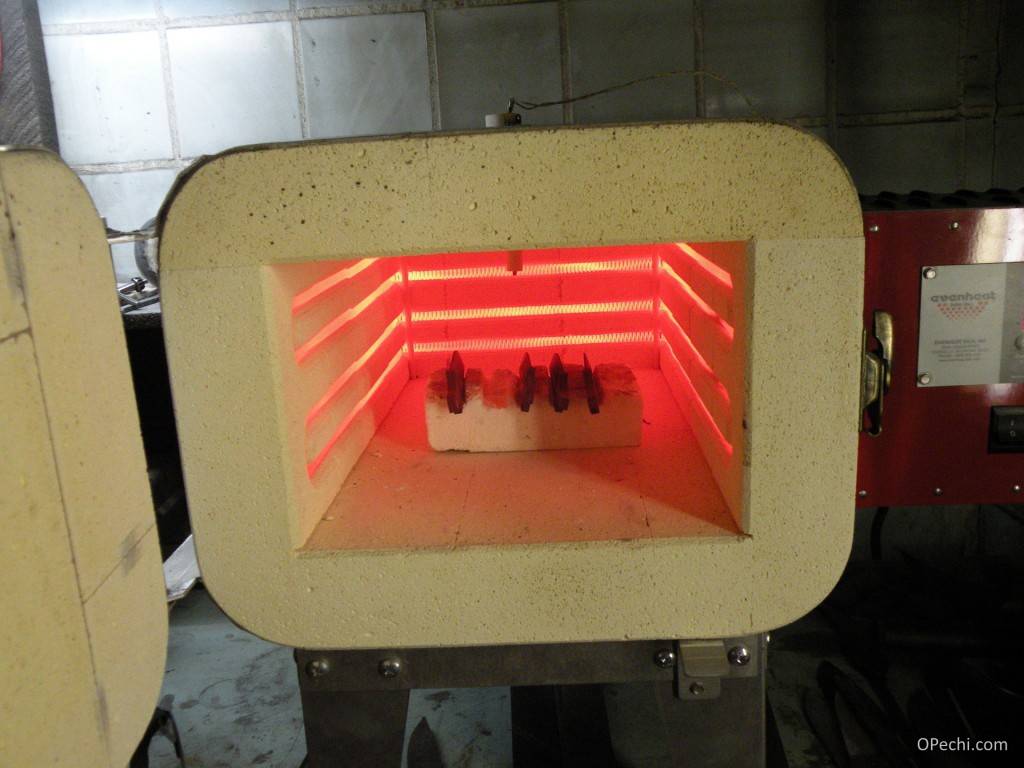

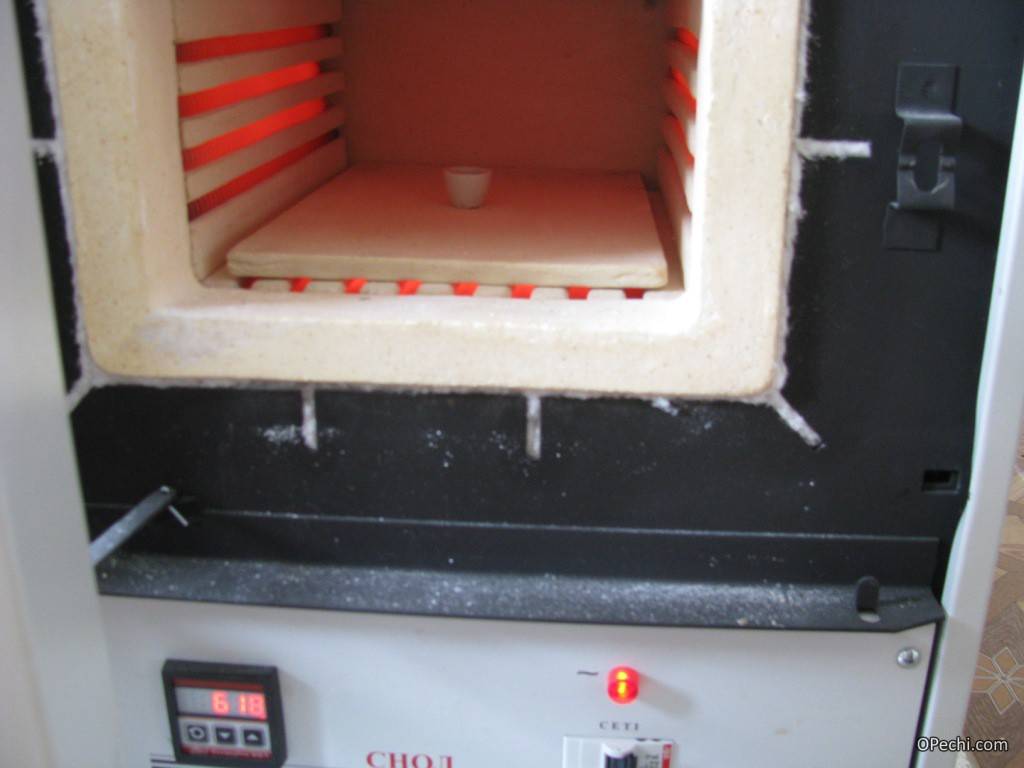

Камера муфельной печи

Нагревательные элементы располагают снаружи муфеля или в его стенках. Они нагревают внутреннюю камеру, которая в свою очередь передают тепло рабочему пространству. Работой нагревательных элементов управляет регулятор. Он контролирует температуру и время нагрева, весь процесс термической обработки. Уровень автоматического регулирования влияет на цену нагревательного устройства. Чем больше регулирующих функций, тем дороже печь.

Муфель: конструкция и материалы

Для изготовления внутренней камеры используются следующие материалы:

• керамика;
• керамическое волокно;
• корунд;
• огнеупорный (шамотный) кирпич.

Выбор материала для изготовления муфеля определяется условиями работы и предназначением печи. Например, муфель из огнеупорных волокон используется для нагрева в нейтральной среде. Корундовые камеры — можно использовать в химических средах. А вот керамический муфель — универсален. Благодаря инертности его используют для различных задач (переплавки, термической обработки, обжига).

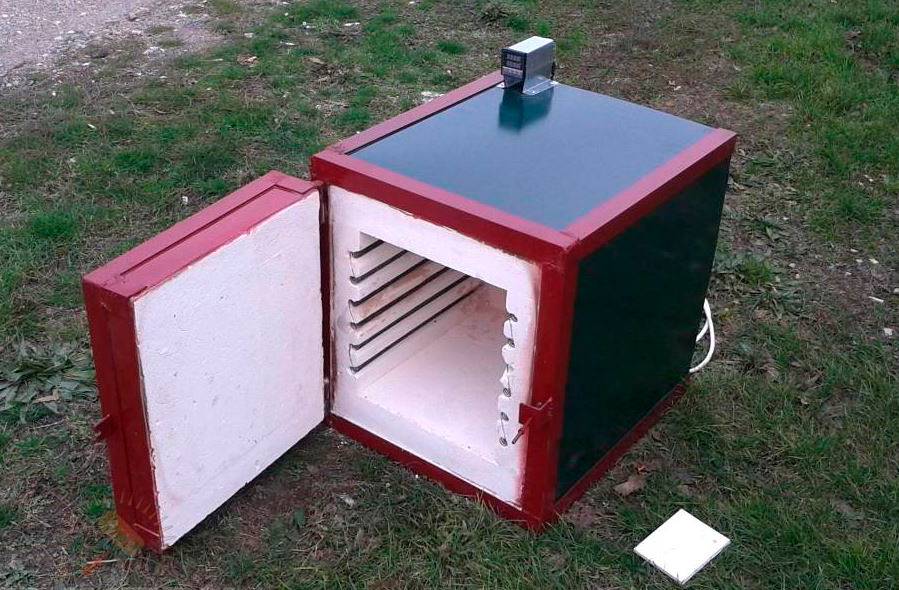

Самодельная конструкция муфельной печи

В один и тот же корпус можно загружать муфели из разных материалов (для разных целей нагрева и обработки). Таким образом, внутренняя камера является сменным элементом, который может иметь вид горшка или колпака, загружаться с боку или сверху. Конструктивно муфели делят на следующие группы:

1. Колпаковые (они загружаются сверху в виде колпака, после нагрева отделяются от пода).
2. Горшковые (также загружаются сверху, но имеют вид ёмкости, от пода не отделяются).
3. Простые (садку загружают с боку печи).

Нагревательные элементы

Для нагрева стенок внутренней камеры устанавливают нагревательные элементы. В качестве них используется проволока из термостойкого металла или сплава. При прохождении тока по проволокам они разогреваются и выделяют тепло. Для увеличения площади отдачи проволоку наматывают в виде спирали.

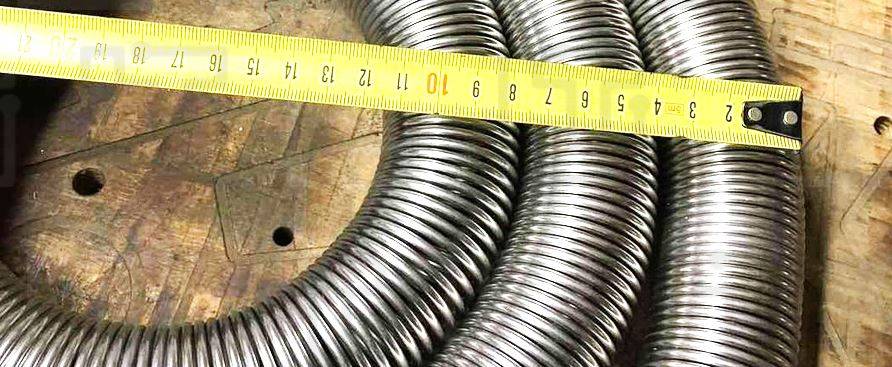

Нагревательный элемент муфельной печи

Также различают открытые и закрытые нагреватели. Открытые нагреватели имеют более высокую скорость нагрева, при поломке — легко заменяются новыми. Но при этом — быстрее окисляются (из-за нагрева) и чаще выходят из строя.

Закрытые нагреватели располагают внутри стенок муфеля. Они защищены от окисления, поэтому более долговечны. Недостатки: более длительный нагрев и большая стоимость ремонта (в случае поломки необходима замена всего муфеля).

Виды и условия обработки сырья

Муфельная печь для закалки металла В процессе обработки заготовок могут использоваться различные способы обработки по времени и степени нагрева, длительности и способам охлаждения. Также могут применяться те или иные способы защиты заготовок.

Технология обработки материалов применяется следующая:

• Керамика. Открыто, 600ºС.
• Фарфор. Открыто, 800ºС.
• Фаянс. Открыто, 1000ºС.
• Майолика. Открыто, 1200ºС.
• Закалка режущих металлических изделий. Аргон 800ºС.
• Плавка цветных металлов. Аргон 800-1200ºС.

Отклонение от инструкции приводит к ухудшению качества готовой продукции или порче загруженного вещества.

Материалы и инструменты для изготовления

Для изготовления самодельной муфельной печи необходимо собрать ряд инструментов и материалов:

• электросварка и электроды;
• болгарка с кругами по металлу и кирпичу;
• ножницы по металлу;
• средства индивидуальной защиты – механический респиратор, очки, перчатки, закрытая одежда;
• листовая сталь для сборки корпуса (подойдет корпус от старой духовки);
• металлические уголки;
• сетка из нержавейки с ячейкой 20х20 мм;
• дверца для печи;
• шамотный кирпич (или любой огнеупорный);
• огнеупорная смесь;
• термоустойчивый силикон;
• кровельный утеплитель (перлит или базальт не менее 15-20 мм толщиной);
• нихромовая проволока толщиной 1 мм.

Самодельная муфельная печь Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон. Можно воспользоваться уплотнителями, которые устанавливают в духовках

Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Что это такое?

Назначение муфельной печи — создание высоких температур для термической обработки материалов:

Источником тепловой энергии у муфельных печей является электричество или газ. Первый вариант удобнее с практической точки зрения, но гораздо затратнее в финансовом отношении — во время работы электрические муфельные печи расходуют большое количество электроэнергии.

Мнение эксперта
Левин Дмитрий Константинович

Газовые модели обходятся дешевле, но требуют подведения топливных коммуникаций, соблюдения правил эксплуатации газовых приборов и прочих административно-технических норм. Поэтому, большее распространение получили промышленные и лабораторные муфельные печи, работающие на электрической энергии.

Конструкция

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

• внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
• слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

• горизонтальные;
• вертикальные;
• колпаковые;
• трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

Порядок расчета электронагревательного элемента

Спираль самодельной муфельной печи изготавливают, как правило, самостоятельно. Для того, чтобы получить эффективное и работоспособное устройство, необходимо выполнить предварительный расчет.

Он преследует две цели:

1. Создание мощной и эффективной печи, способной решать поставленные задачи.
2. Возможность работы на имеющихся электросетях, отсутствие перегрузок и вызванных этим проблем.

Для выполнения расчета необходимо выяснить, каков ток отсечки у электрощитка. Часто для печи проводят отдельную линию, минуя УЗО для домашних бытовых приборов. В любом случае, надо выяснить, какую мощность может выдержать линия, чтобы не оставить без электричества всех соседей.

Мощность печи выбирают исходя из объема нагревательной камеры:

Объем камеры (или муфеля), л	Мощность спирали (Вт/л)
1-5	300-500
6-10	120-300
11-50	80-120
51-100	60-80
101-500	50-60

По данным этой таблицы можно определить, какую мощность спирали следует использовать для имеющегося размера. Величину камеры надо определить для себя самостоятельно, исходя из характера предполагаемых работ. Необходимо сразу подсчитать мощность, умножая объем камеры на показатели таблицы. Если мощность оказывается чрезмерно высокой и невозможной для действующих сетей, размеры уменьшают.

После этого надо вычислить силу тока. Используется формула:

I = P / U

• Где I — сила тока;
• P — мощность (расчетная);
• U — напряжение сети (220 В).

По результатам можно вычислить сопротивление нихромовой спирали:

R = U : I

• Где R — искомое сопротивление;
• U — напряжение (220 В);
• I — сила тока (расчетное значение).

Этот расчет можно выполнять для однофазной сети. Если нужно выполнить трехфазное подключение, и самостоятельный расчет кажется слишком сложным, рекомендуется воспользоваться онлайн-калькулятором, который несложно найти в сети по соответствующему поисковому запросу.

Результаты расчета с помощью калькулятора вполне корректны, но, для большей уверенности, можно проверить полученные данные, продублировав расчет на другом калькуляторе.

Мнение эксперта
Левин Дмитрий Константинович

Вместо нихрома может быть использована фехралевая проволока, которая несколько отличается по своим показателям

Во время использования калькулятора необходимо обратить внимание, для какого типа проволоки производится расчет.

Печь для алюминия своими руками — легко!

Желание иметь дома небольшую плавильную печь легко осуществимо, не требует больших вложений, знаний и времени для постройки. Можно самостоятельно соорудить агрегат ёмкостью до 10 кг расплавленного металла и изготавливать сувениры, фурнитуру или заготовки для мелких алюминиевых деталей. Температура, достигаемая в домашней печи, позволяет плавить большинство алюминиевых сплавов за короткое время (несколько десятков минут в зависимости от объёма лома).

Конечно, качество получившегося металла отличается от промышленного. Алюминий, расплавленный в домашних условиях, содержит повышенное количество окисных плёнок, загрязнений, менее стабилен по химическому составу. Но всё же он будет пригоден для использования в быту.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

• Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
• Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
• Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
• Затем размечаем на стенках трассу будущей нагревательной спирали.
• На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Камера

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

• Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
• Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
• Выкладываем донышко будущей печки.
• Затем выкладываем стенки.
• Вертикальные швы кладки не должны совпадать между собой.
• Верх выкладываем в виде свода с замковым камнем.

Дверца

На дверке тоже надо закрепить шамотный кирпич.

• Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
• В кладочный раствор добавляем цемент, до 20%.
• На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
• Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

• Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
• Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
• Наносим «колбаску» из термостойкого силикона на дверку.
• Закрываем дверь.
• Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
• Разделительное средство с торцов камеры отмываем, например, спиртом.
• Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Для исключения потерь тепла очень важно плотно и надёжно запирать дверку рабочей камеры. В полукустарных условиях возможно изготовление винтового или клинового запирающего устройства

Запирающее устройство

Винтовое запирающее устройство

Нагревательная спираль

Прокладываем нагревательную спираль

Для выработки тепла, нам понадобится нагревательный элемент. Его можно сделать из спиралей нихромовой или фехралевой проволоки. Диаметр проволоки — 1 миллиметр, диаметр спирали — 6 миллиметров. Можно приобрести уже готовые спирали, а можно и сделать их самостоятельно. Два электрических контура спиралей позволят ступенчато регулировать тепловую мощность печи. Спирали в канавках закрепляем скобками из этой же проволоки, которые заделываем в шов.

Электрическую часть коммутируем таким образом, чтобы получились три ступени мощности:

• Первая ступень мощности: два контура спиралей включаются последовательно.
• Вторая ступень мощности: нижняя спираль подключается отдельно. Нижняя ступень предпочтительнее, для того чтобы происходил более равномерный прогрев по высоте камеры.
• Третья ступень мощности: оба контура включаются параллельно.

Сушка печи

Сушить печку надо в сухом тёплом месте с вентиляцией.

• Продолжительность процесса сушки может быть до нескольких недель.
• Не нужно стремиться быстрее высушить печку путем воздействия тепла, если сушить интенсивно и принудительно, то может потрескаться шамотная глина и потребуется ремонт с повторным выполнением кладки.
• Перед работой включите самую слабую ступень, и если нет пара, значит, печь просохла.

Итак, мы с вами обсудили как сделать муфельную печь, работающую на электричестве, в кустарных условиях. Не забывайте, что обязательно соблюдение правил техники безопасности выполняя монтаж и ремонт данного высокотемпературного отопительного устройства.

Муфельная печь – универсальный помощник

Муфельная печь – это устройство, которое упростит жизнь тем, кто работает с металлами. Это практически незаменимый инструмент. Сегодня современные муфельные устройства – это дорогая техника, со своими нюансами, сложностями и особенностями.

Легче сделать это своими руками, тем самым уберечь себя от заводского брака, понять технологию производства, получить новый опыт, необходимый для развития.

Если у вас есть необходимость в отжиге металлов, создании керамики, плавке цветных и том числе драгоценных металлов, можете соорудить себе вот такую простую печь. Большинство подобных печей стоит кучу денег, по словам автора, в его регионе цены находятся в районе 600-12000 $ за печь. В нашем же случае печь обошлась всего в 120 $, не считая регулятора температуры. Эта небольшая печь может выдавать температуру в районе 1100 o C.

Собирается самоделка просто, все детали стоят не дорого, а еще их можно быстро заменить при неисправности печи.

Некоторые умельцы умудряются изготавливать в таких печах обручальные кольца, серьги, различные талисманы, кастеты и многое другое.

Материалы и инструменты для самоделки:

Материалы:

– болты и гайки (8×10, 1/4 дюйма); – семь огнеупорных кирпичей (они должны быть мягкими, так как в них нужно будет проделать канавки, размеры 4 1/2″ x 9 «x 2 1/2»); – уголок для создания рамы; – квадратный лист металла для двери (автор использовал алюминий); – нагревательный элемент (можно купить для печи уже готовые спирали, или же намотать свою собственную из нихрома) – жаропрочные винты-контакты для крепления спирали; – кусок хорошего кабеля (должен выдерживать как минимум 10А).

Из инструментов:

– ручной бур с подходящей насадкой для вырезки канавок в кирпиче; – гаечный ключ; – плоскогубцы; – ножовка; – дрель; – кусачки и другое.

Процесс изготовления самодельной печи:

Шаг первый. Делаем канавки

Сперва нужно определиться с тем, какой ширины спираль, в зависимости от этого определяется глубина и ширина будущих канавок в кирпичах. Далее их нужно нарисовать на кирпиче карандашом. У автора канавки имеют форму в виде буквы «U», всего канавки такой формы две штуки, то есть вырезаны на двух кирпичах. На том кирпиче, который будет находиться в задней части печи, нужно проделать две параллельные канавки как на фото. В итоге после сборки печи, спираль получит примерно «П»-образную форму.

Ну а далее можно устанавливать спираль. Скорее всего, ее предварительно нужно растянуть до нужной длины. Если спираль вы будете наматывать сами, то нужно рассчитать, какой длины и толщины должна быть проволока, в интернете для этого есть масса информации.

Ну а далее можно укладывать печь в канавку. Для фиксирования спирали автор использует металлические скобки, под которые в кирпиче нужно будет проделать отверстия

Особое внимание нужно уделить подключению спирали к проводу. Здесь должны использоваться специальные винты с керамическими шайбами, причем винты нужно брать подлиннее

В противном случае будет либо постоянно гореть и вонять изоляция провода, или он вовсе будет постоянно гореть из-за высокой температуры.

Изготовление самодельной муфельной печи

Для изготовления печи понадобится болгарка

Муфельная печь своими руками изготавливается с помощью таких инструментов:

• шуруповерт;
• рулетка;
• молоток;
• уровень;
• паяльник;
• плоскогубцы;
• болгарка;
• электродрель.

После подготовки необходимого имущества нужно сделать чертеж и уже на его основе заняться подготовкой комплектующих.

Под самодельный корпус можно использовать неисправную или старую бытовую технику, которая долго простаивает без дела — микроволновая печь, духовка, морозильная камера. Из кожуха нужно удалить все наполнители, которые могут плавиться и гореть при сильном нагревании. Если под руками нет таких объектов, корпус делается самостоятельно. Для этого берется стальной лист толщиной не менее 2 мм и сваривается в прямоугольную или круглую конструкцию. В качестве готового шаблона целесообразно использовать газовый баллон или стальную трубу с толстыми стенками. Для защиты от коррозии и придания изделию презентабельного вида его нужно покрыть огнеупорной краской.

Печь лепят из шамотной глины, смешанной с песком и асбестом

Другим способом изготовления печи является ее лепка из смеси шамотной глины, песка и распушенного асбеста. Предварительно делается форма из воска, на которой делаются выступы для ножек. Смесь консистенции пластилина равномерно распределяется по лекалу, затем сушится при комнатной температуре на протяжении двух недель. Потом воск вытапливается феном, а форма прокаливается в углях в течение 6 часов.

Если рядом есть трансформаторная подстанция, задача значительно упрощается. Там за умеренную плату или даром можно раздобыть трубки от плавких вставок. Изделия сделаны из прочной субстанции, рассчитаны на сильный жар и перепады температуры. Все, что останется мастеру — немного поработать болгаркой и шамотной глиной.

Следующим пунктом будет установка нагревательного элемента и термостата (датчиков блока управления). На корпусе печи крепятся две газовых горелки или электрические элементы. Горелки устанавливаются снизу и сверху. Электронагреватели фиксируются в зависимости от их конфигурации. Проволока обматывается по спирали, ТЕНы ставятся по бокам, а если нужен жар 1500ºС и выше, то на полу и своде. В обязательном порядке предусматривается земля, чтобы исключить поражение работника током. Затем нагреватели закрываются стальным кожухом, в котором делается отверстие под воздушный клапан.

Термоизоляция накладывается на внешний кожух максимально плотно к его поверхности. Лучшим вариантом на сегодня считается базальтовая вата в рулонах. Чтобы достаточно надежно закрыть камеру, хватит слоя толщиной 20 мм. Зафиксировать теплоизоляцию можно алюминиевым скотчем или намотанной частыми витками медной проволокой. Готовая конструкция помещается в корпус, если выбрана такая модель печки.

Предпоследним этапом перед установкой электроники является изготовление крышки.

Последовательность процесса:

1. Подгонка, закрепление и регулировка петель. Применяются винтовые или клиновые запирающие устройства.
2. Берется шамотный кирпич и подрезается по размеру. Края стачиваются, чтобы обеспечить закрывание крышки.
3. Готовится раствор из глины, песка и цемента в соотношении 1:3:1. Наносится на дверку, кирпич плотно прижимается, сверху ставится гнет.
4. После высыхания крышка вешается на место и проводится уплотнение стыков. Используется термостойкий силикон, наносимый по периметру створки.

Пользоваться прибором можно через 2-3 часа.

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.
