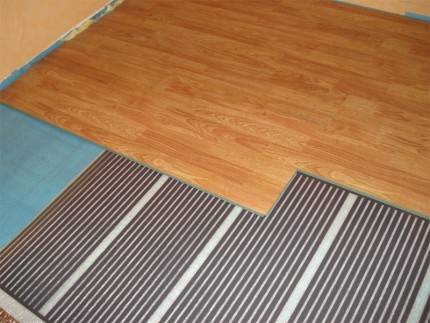

Что такое инфракрасный обогрев и как он работает?
Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.
Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.
Конструкция инфракрасного теплого пола
Преимущества инфракрасной системы перед другими вариантами теплого пола:
- Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
- Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
- Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
- Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
- Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
- Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
- Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
- Легко подключается к системе «умный дом».
- Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.
Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой
Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля
Принцип работы и основные достоинства
Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.
При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен.
Основные достоинства системы обогрева ИК-излучением ламинированных полов:
- Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
- За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
- Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
- Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
- При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
- Применение такого подогрева исключает проблему сухого воздуха в помещении.
- Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.
Как правильно подготовить основание
Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.
Устройство настила в деревянном основании для теплого пола
- Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
- Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
- Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.
Монтаж электрического отопления
Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.
Пошаговый монтаж электрического теплого пола

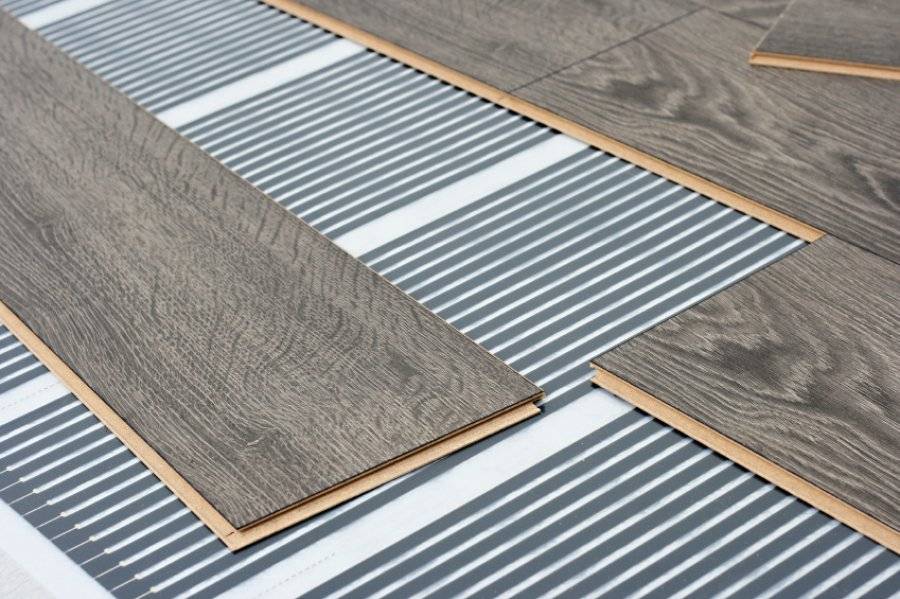

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?
Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
- Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
- Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.
Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.
Плюсы и минусы электрического теплого пола
Инфракрасное отопление
Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.
Подключение инфракрасного теплого пола
С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.
Несомненные преимущества:
Преимущества инфракрасной пленки
Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.
Инфракрасный пол: что это такое?
Инфракрасный тёплый пол – это новинка на рынке систем электрообогрева. Представляет собой нагревательную плёнку, состоящую из карбоновых полос. Может укладываться под линолеум, ламинат, ковролин, паркетную доску. Такие полы более функциональны и экономичны, нежели их аналоги.
Пленочный пол обеспечивает большую площадь теплоотдачи. КПД его работы составляет 92% и более. Благодаря этому ИК-пленка прогревает полы намного быстрее и более равномерно.
Нагревательный элемент в такой системе имеет плоское сечение, его толщина минимальна. За счет этого электромагнитное излучение мизерное. Поэтому ИК-пленка не нуждается в защитных экранах. Хотя при желании их можно установить и подключить к ним заземление.
Плюсы и минусы ИК теплых полов
ИК теплые полы – современные варианты систем отопления. Они обладают неоспоримыми преимуществами перед прошлыми вариантами отопительных приборов. Имеются и недостатки, с которыми обязательно стоит ознакомиться до принятия решения о покупке.
Достоинства систем ИК полов:
- Способны обогревать тяжело доступные пространства. Нагревательные элементы можно располагать где удобно: есть возможность обогреть только место для отдыха, проход. Во время использования системы можно значительно сэкономить на электроэнергии за счет выбора правильных зон обогрева.
- Воздействуют ИК полы не на воздух, как любые другие системы, а на предметы, расположенные в помещении. Те нагреваются, отдавая тепло в пространство. Воздух не сушится, микроклимат не нарушается.
- Полная стоимость ИК полов со всеми комплектующими ниже цены за водяную или другую напольную систему отопления. Монтаж также дешевле.
- Работоспособность систем не ухудшается под действием морозов. При длительном неиспользовании работоспособность останется прежней.
- Нет необходимости в предварительных работах после установки полов (слива/набора воды, монтажа дополнительных покрытий). К системе необходимо просто подать электричество для работы.
- После включения системы температура помещения почти сразу приходит в норму. Идеальное решение для периодически отапливаемых объектов.
- КПД составляет 80%. Специалистами установлено, что электроэнергия по сравнению с конвекционными системами расходуется на 20% меньше.
- Быстрая установка и демонтаж. Работа выполняется в течение одного дня. Монтаж выполняется без помощи специалистов, собственноручно.
- Специалисты установили, что ИК энергия, излучаемая системами, идентична солнечной. В помещении, отопляемом теплыми полами, находиться очень комфортно.
- Помещение прогревается по всей высоте. Нижняя часть комнаты остается самой теплой.
Недостатки ИК полов:
- Система работает от электрического тока, есть возможность поражения электрическим током. В систему включено аварийное отключение, заземление, но эти меры не гарантируют 100% безопасность.
- По экономичности ИК пол сильно проигрывает газовому отоплению и водяному полу.
- Имеется зависимость от электрического тока. В случае отключения помещение охлаждается.
- Нагревательные элементы не должны находиться под предметами мебели. Если захочется сменить обстановку, потребуется переустанавливать нагревательные элементы.
- Установка под мягкими напольными покрытиями требует укладки промежуточного слоя, имеющего высокую прочность. Потребуется фанера, гипсокартон.
Системы управления полами
Управление инфракрасным покрытием происходит благодаря терморегуляторам. Терморегулятор – это прибор, отвечающий за работу всей обогревательной системы. Встроенные датчики отслеживают изменения температуры в комнате, и выводят значения на экран.
Термостат обладает функцией программирования нижнего и верхнего пределов температуры, что позволяет значительно сократить потребление электроэнергии. При достижении верхнего показателя – обогрев отключается, а когда температура падает до нижнего предела, то автоматически возобновляет работу.
Терморегуляторы бывают 3 типов:
- электромеханические – сейчас практически не используются в силу своей устарелости;
- электронные – наиболее распространенный вид. Обладают высокоточными датчиками и просты в эксплуатации;
- программаторы – многофункциональные устройства, позволяющие задавать дополнительные настройки и алгоритмы работы.
Что касается места установки, то оно произвольное. Стоит лишь помнить, что к устройству будут тянуться провода, которые следует спрятать в стене.
Особенности устройства плёночного инфракрасного теплого пола
Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.
Инфракрасные теплые полы отличаются следующими достоинствами:
- не высушивают воздух;
- тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
- нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
- полная безопасность для человека, а также животных;
- возможность демонтажа при переезде.
И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков.
Преимущества технологии монтажа
Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека.
В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов.
Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.
Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.
Основные требования по монтажу электрического теплого пола
Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.
Схема устройства пола по деревянному основанию
Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.
Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
Следует щепетильно отнестись к выбору финишного покрытия пола
Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
При укладке нагревательных элементов следует особое внимание уделить их изоляции.
Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
Избежать перегрузок системы позволит автоматический терморегулятор.
Подготовительные действия
Кропотливая работа нужно совершить еще перед тем, как укладывать ламинат. Все начинается с проверки ровности пола, она должна отвечать определенным стандартам. На 2 м² пола высота не должна меняться более чем на 2 мм. В противном случае панели с четырех сторон оснащенные специальными замками с течением времени расшатаются, что приведет к их поломке. Появятся постоянно растущие щели, забиваемые мусором и пылью. Пол начнет скрипеть.
Если у основания имеется наклон, он должен быть равномерным и не превышать 4 мм на 2 м². На эти области лучше не ставить мебель, опирающуюся на 4 ноги, она потеряет устойчивость, а дверцы, если имеются, перестанут закрываться. Температуру и влажность основания также следует проверить. Дерево должно иметь влажность менее 12%, бетон 4%, температура пола более 15°.
Преимущества и недостатки пленочного материала
Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:
- Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
- Малое время, необходимое для проведения монтажных работ – всего несколько часов.
- Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
- Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
- Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
- Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
- Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
- Относительно невысокая стоимость монтажных работ.
- Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
- Возможность внедрить обогрев помещения в систему “умный дом”.
- Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
- Отсутствие негативного влияния на здоровье людей.
- Способность удалять из помещения неприятные запахи.
- Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
- Считается, что пленочные системы могут оказывать противоаллергическое воздействие.
Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.
Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется
Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:
- Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
- Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
- Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
- Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
- Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
- Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
- Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
- Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.
Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.
На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция
А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.
Соединение нагревательных элементов и подключение к терморегулятору

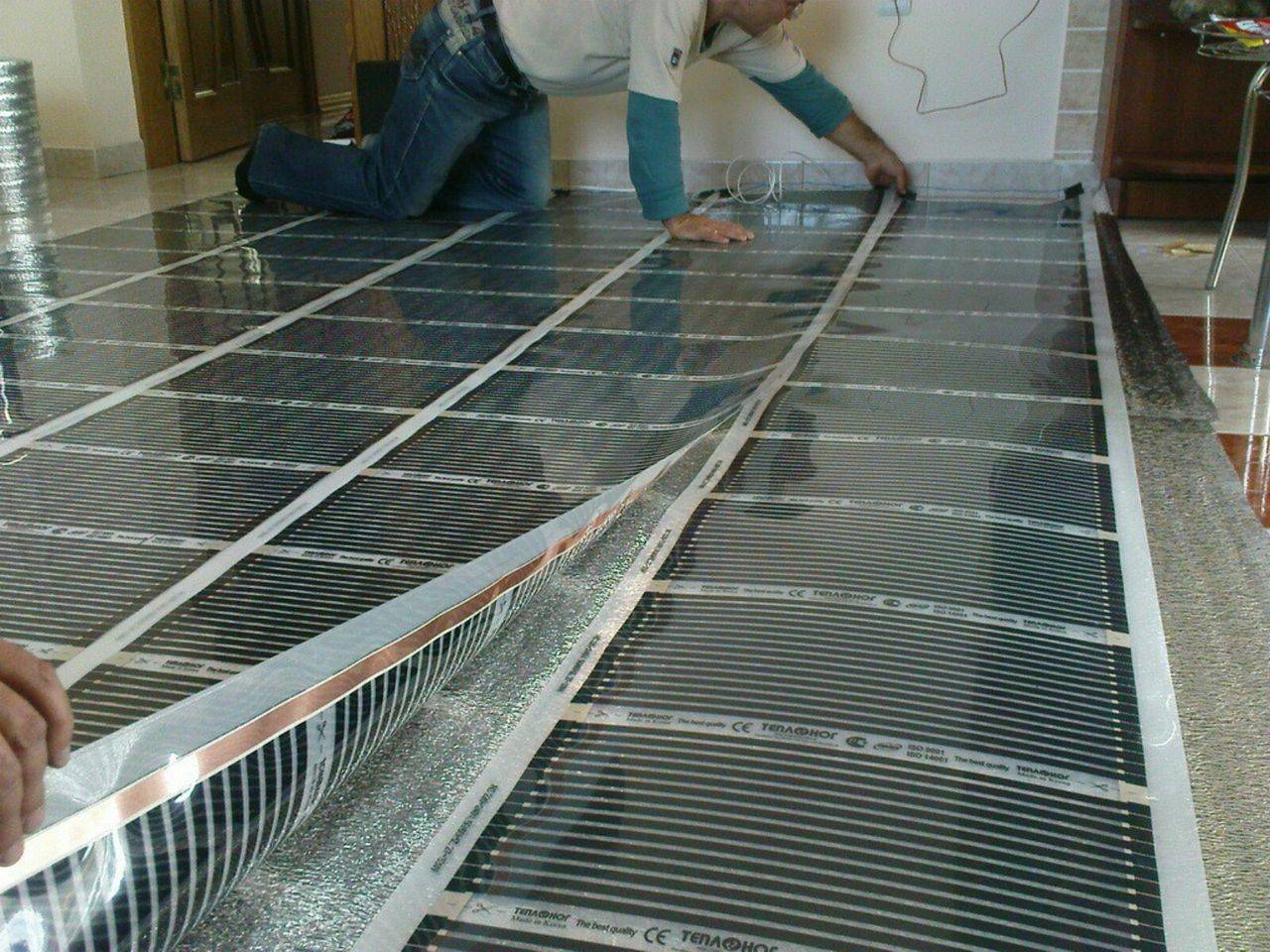

К терморегулятору подключение инфракрасного пола производят только после проведённого испытания. Это требуется для того, чтобы выяснить нагрузку на прибор. Если она окажется хотя бы на 20 процентов меньше указанного в технической характеристике терморегулятора, то всё правильно, и можно делать монтаж дальше. При этом, подключение теплого пола к терморегулятору нужно выполнять по инструкции от производителя.
Для того, чтобы термодатчик не мешал напольному покрытию, его прячут в углубление, вырезанное в теплоизоляторе. Канавка понадобится и для того, чтобы протянуть провод к терморегулятору.
Провода для инфракрасного теплого пола, ведущие к электросети и терморегулятору, отводят к плинтусу. Их так же укладывают по канавке, вырезанной в тепло изоляторе и фиксируют скотчем. Как правильно подключить инфракрасный теплый пол к терморегулятору, указано на схеме прибора.
Тестирование проводят с заданной максимальной температуры. Все сделано правильно, если нет искрения, перегрева, пол равномерно прогрет.
Способы монтажа электрического теплого пола
Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.
Врезка кабеля теплого пола в стяжку
Укладка кабельного теплого пола
Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить
Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость
Монтаж теплого пола на основе нагревательного кабеля своими руками
Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.
Монтаж кабельного теплого пола
Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.
Другие способы монтажа
Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.
Варианты теплых полов с утеплением деревянного и бетонного основания
Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.
Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.
Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.
Заключение
Комфорт в доме обеспечивает не только эффективная система обогрева, но и качественная теплоизоляция конструкций строения. Если ваш дом не утеплен, то стоит задуматься о проведении работ по утеплению. Теплоизоляция пола должна быть выполнена в первую очередь.
Качество проведения работ позволяет исключить потери тепла через напольное покрытие, а кроме этого снизить затраты на обогрев. Теплоизоляция пола своими руками вполне возможна. В технологии работы нет ничего сложного. Главное – найти время и правильно подобрать подходящий утеплитель. При условии соблюдения последовательности выполнения работ можно добиться качественного утепления пола. Созданная теплоизоляционная конструкция прослужит долго и исключит уход тепла за пределы дома.
