Пирог пола каркасного дома своими руками: Монтаж и пошаговая инструкция

Расчёт нагрузки перекрытий

Суммарная нагрузка складывается из веса самой конструкции – константа, и нагрузки используемых в слоях изоляции и отделки материалов – переменная. Оптимальное значение – не более 250 кг на 1 м.кв. Полная нагрузка – это константа + переменная величина.

От того насколько верно произведены все необходимые вычисления, зависит сколько времени прослужит дом своим хозяевам. Проще выполнять расчеты с помощью специальных строительных калькуляторов.

Внимание! При самостоятельном вычислении предельно допустимых нагрузок необходимо просуммировать вес стяжки, утеплителя, перегородок и мебели, которая будет находиться в помещении. Все необходимые для расчета цифры можно взять в соответствующих справочниках

Слоёный «пирог»

Собирая воедино все элементы пола, получим своего рода пирог, состоящий из нескольких слоёв. Самая нижняя часть, подшивка, предназначена для фиксации «начинки» пирога. Она изготовляется из листового материала или набирается из тонких деревянных реек. Поверх подшивки укладывается ветрозащита – слой тонкого полимерного материала, препятствующего движению воздуха между помещением и внешней средой. Таким образом существенно уменьшается теплопередача через пол. В качестве ветрозащиты целесообразно использовать армированную полиэтиленовую или поливинилхлоридную плёнку.

Поверх ветрозащиты размещается слой утеплителя. Без него пирог очень быстро остынет, поэтому необходимо со всей серьёзностью отнестись как к подбору материала, так и к его укладке. Чем толще будет слой и чем равномернее он будет уложен в пространстве между лагами, тем комфортнее будет микроклимат в доме

Принципиально важно устранить все щели: при утеплении минеральной ватой они тщательно затыкаются кусками того же материала, а при изоляции пенопластом заливаются монтажной пеной

Завершается пирог устройством деревянного настила. Он может сам быть отделан под чистовой пол, либо нести другое покрытие, максимально удовлетворяющее желания и возможности владельцев дома.

Как уложить массив своими руками

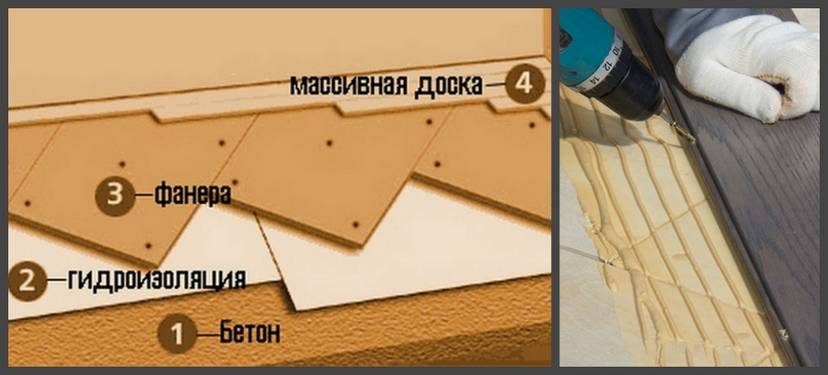

Массивная доска укладывается на фанерные листы. Основанием может служить как бетонный пол, так и деревянный на лагах

• Нужно отмерить 15 мм от стен для создания вентиляционного зазора и на случай сезонных деформаций.
• Доски чистового пола нужно стелить так, чтобы они располагались поперек досок чернового пола. Первый ряд кладется шипом к стене и прикручивается саморезами. Необходимо закрутить саморезы так, чтобы возле стены они были закрыты плинтусом. Со второй стороны саморезы вкручиваются в паз под углом 45°.
• В зазор между доской и стеной кладется деревянная прокладка. Если размеры комнаты больше длины половиц, то доски стелятся «вразбежку». Это сделает пол более прочным.
• Второй и последующие ряды досок укладываются шипом в паз предыдущего ряда, уплотняются при помощи киянки и крепятся на саморезы с другой стороны в паз. Если вы хотите, чтобы деревянный пол служил максимально долгий срок, нужно доски укладывать таким образом, чтобы годичные кольца располагались противоположно друг другу.

Паркетная доска настилается «вразбежку». В качестве чистового пола может использоваться также массивная паркетная доска. По сути это та же самая шпунтованная массивная доска, только более короткая. Ее монтаж несколько отличается:

1. Можно фиксировать на саморезы только со стороны шипа.
2. Монтаж производится только «вразбежку».
3. Если основание выполнено из фанеры, то паркетную доску сначала лучше приклеить, а затем дополнительно закрепить саморезами.
4. Если уложить доску по диагонали, помещение визуально будет выглядеть больше.

Материалы По Теме:

Выбор доски для пола — толщина, порода древесины и как правильно стелить

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

• Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
• Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
• Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

• Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
• Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
• Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
• После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
• По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
• Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
• После чего можно осуществлять чистовую отделку потолка выбранными материалами.

Сроки устройства и когда можно пользоваться?

Нормативное время для монтажа деревянных перекрытий в домостроении определяется Государственными Едиными нормами и расценками на монтажные работы по видам работ и трудозатратам. Для устройства перекрытий бригаде из 2-х или 3-х человек потребуется выполнить:

1. Монтаж балок с черепным бруском.
2. Установку анкеров.
3. Антисептику окончаний балок с наматыванием толи.
4. Монтаж ригелей с фиксацией хомутами.
5. Установку наката.
6. Установку несущей подшивки.
7. Гидрозащиту пергаментом.
8. Теплозащита минплитами.

Нормами установлены для 100 м2 перекрытий трудозатраты 148,52 чел-час, дополнительно потребуется затраты на подшивку потолка 83.11 чел-час и укладку ходовых досок 5.51 чел-час, всего -237,14 чел-час. Таким образом бригада из двух человек способна выполнить одно перекрытие дома, имеющего в плане размер 10х10 м, при 8 часовом рабочем дне за 237,51: 2: 8=14 дней, а из 3-х человек — за 237, 51:3 :8=10 дней.

Пользоваться конструкцией жильцы дома смогут только после того, как дом будет введен в эксплуатацию, а для строителей, выполняющим монтаж, сразу же после того, как будут закреплены несущие балки и уложены ходовые доски.

Устройство стен

Как уже отмечалось, стена в доме каркасного типа имеет достаточно сложное строение. Правильный пирог стены должен состоять из следующих элементов:

1. Самым первым слоем, если рассматривать со стороны комнаты внутри дома выступает плита ОСП или гипсокартон, которые проводят выравнивание стены.
2. Далее должна следовать пароизоляция, что защитит все остальные слои пирога от проникновения в них пара, который может существенно испортить утеплитель. Для таких целей можно использовать различные материалы, но лучше всего, если это будет мембрана многофункционального характера.
3. Третьим слоем выступает каркас из деревянного бруса. Размеры его могут быть различными, но классический вариант строительства подразумевает использование материала с размерами 15х15 см.
4. Между каркасными стойками располагается слой качественного утеплителя. Чаще всего для теплоизоляции используется минеральная вата, которая реализуется в виде плиток или рулонов.

Пятым слоем выступает древесноволокнистая плита. Чаще всего используется такой материал, как ОСП плиты

При выборе очень важно приобрести плиты с правильной толщиной. Чем этот показатель больше, тем лучше

Классическим вариантом считается плиты толщиной в 1,5 см

Совсем дешевые варианты домов могут иметь в своей конструкции плиты и с меньшей толщиной, но в таком случае стоит понимать, что для проживания на протяжении всего года такой дом не предназначен. Здесь максимум возможно жить летом и поздней осенью. Шестым слоем будет деревянная горизонтальная обрешетка. Для ее реализации могут использоваться деревянные материалы или алюминиевый профиль. Разницы принципиальной здесь. Выбор материала не повлияет в последствии на показатели дома. Седьмой – снова утеплитель. В качестве него можно использовать минеральную вату, а можно приобрести пенополистерол. Специалисты рекомендуют использовать последний вариант, так как по эффективности оба практически одинаковы, но стоимость минеральной ваты намного выше. Восьмой слоем выступает многофункциональная мембранная пленка, на которую возложены функции защиты от пара и ветра. Лучше всего использовать качественную пленку, которая надежно защитит от сильных порывов ветра. Девятый слой – это снова обрешетка, но уже вертикальная. При выборе материала строителю предоставляется свобода решения. Это может быть как металлический профиль, так и дерево. Заключительным слоем выступает декоративный слой отделки. Здесь также можно использовать материалы на свое усмотрение. Наверное, только не стоит применять натуральный камень из-за его большого веса. Он существенно утяжелить конструкцию, которая не рассчитана на такие лишние килограммы.

Классическим вариантом считается плиты толщиной в 1,5 см. Совсем дешевые варианты домов могут иметь в своей конструкции плиты и с меньшей толщиной, но в таком случае стоит понимать, что для проживания на протяжении всего года такой дом не предназначен. Здесь максимум возможно жить летом и поздней осенью. Шестым слоем будет деревянная горизонтальная обрешетка. Для ее реализации могут использоваться деревянные материалы или алюминиевый профиль. Разницы принципиальной здесь. Выбор материала не повлияет в последствии на показатели дома. Седьмой – снова утеплитель. В качестве него можно использовать минеральную вату, а можно приобрести пенополистерол. Специалисты рекомендуют использовать последний вариант, так как по эффективности оба практически одинаковы, но стоимость минеральной ваты намного выше. Восьмой слоем выступает многофункциональная мембранная пленка, на которую возложены функции защиты от пара и ветра. Лучше всего использовать качественную пленку, которая надежно защитит от сильных порывов ветра. Девятый слой – это снова обрешетка, но уже вертикальная. При выборе материала строителю предоставляется свобода решения. Это может быть как металлический профиль, так и дерево. Заключительным слоем выступает декоративный слой отделки. Здесь также можно использовать материалы на свое усмотрение. Наверное, только не стоит применять натуральный камень из-за его большого веса. Он существенно утяжелить конструкцию, которая не рассчитана на такие лишние килограммы.

Почему так важно качество пола?

При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.

Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:

• основание;
• тепло– и пароизоляция;
• черновой пол;
• чистовое покрытие.

Схема слоев пирога бетонного пола

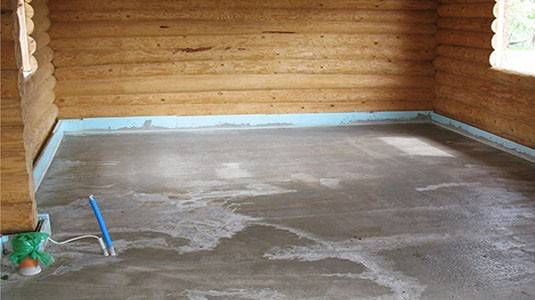

Бетонный пол в деревянном доме

Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:

• высоких энергозатрат на отопление дома;
• излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
• подгнивания внутренних деревянных конструкций.

Какую фанеру выбрать

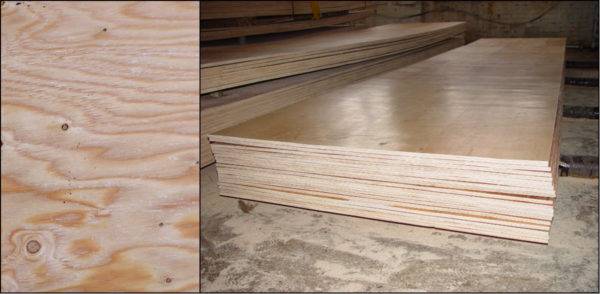

Фанера представляет собой многослойный древесно-листовой материал, который изготавливается путем перекрестного склеивания нечетного количества пластов лущеного шпона. Для производства чаще всего используется березовое сырье или хвойные породы технических сортов, реже – дуб, бук, липа и прочие.

Плюсы фанеры:

• высокая механическая прочность к любым нагрузкам;
• относительно небольшой вес;
• низкий коэффициент теплопроводности;
• приемлемый уровень влажности (8–12%), что позволяет использовать некоторые виды фанеры в сырых и неотапливаемых помещениях: кухни, ванные, балконы, лоджии и т. п.;
• применение в сочетании с системами «теплые полы» водяного и инфракрасного типа.

Минус листового материала в том, что для производства применяются клеевые составы, небезопасные для здоровья людей. Как правило, изделиям присваивается класс эмиссии не ниже Е1.

Фанерная продукция классифицируется по следующим признакам:

Сфера применения.

Области применения листового материала безграничны – от строительства до электротехники. Но для формирования сборной стяжки или чистового пола рекомендуется использовать конструкционную и строительную разновидности.

Марка.

Это параметр определяется по типу используемого клеевого состава. Рассмотрим три базовых вида:

• ФСФ (фанера, проклеенная смоляным фенолформальдегидным клеем). Изделие считается влагостойким, используется для отделки помещений с нормальным и повышенным уровнем влажности.
• ФК (фанера, склеенная с использованием карбамидоформальдегидного клея). Относится к продукции средней влагостойкости, рекомендуется для применения в сухих комнатах.
• ФБА (плита на альбумин — казеиновом клее). Позиционируется как материал ограниченной влагостойкости.

Сорт.

Согласно ГОСТ 3916.1–96 продукция отличается по количеству допустимых дефектов и пороков древесины, а также браку, допущенному при обработке. Различают пять степеней качества:

• Е – экстра или элитная. Изделие изготавливается из дуба, ольхи, березы и других пород, имеет идеально ровную, гладкую поверхность, отсутствуют малейшие дефекты. Допускается незначительно отклонение в строении древесины случайного типа.
• I – возможны булавочные и здоровые светлые или темные сучки – не более 3–5 шт. на каждый квадратный метр поверхности. Щели (кроме сомкнутых трещин) и прочие виды брака исключены.
• II – допускаются здоровые, частично сросшиеся, несросшиеся и выпадающие сучки диаметром до 6 мм, вставки из древесины и разошедшиеся трещины длиной до 200 мм и шириной не более 2 мм.
• III – имеются: а) червоточины и отверстия от выпавших сучков диаметром до 6 мм в количестве не более 10 шт. на 1 м² площади; б) разошедшиеся трещин длиной 300–600 мм и шириной до 5 мм (при условии заделки шпатлевками или герметиками); в) вмятины и гребешки.
• IV – поверхность со всевозможными пороками: от сросшихся и выпавших сучков без ограничения количества до дефектов по кромкам глубиной до 5 мм.

Для чернового пола на лагах, как правило, используют листовой материал 1–4 степени качества. Учтите: фанера обычно имеет двойную маркировку, например, 1/2 или 2/2. Соответствует сорту каждой стороны. То есть изделие класса 1/3 характеризуется тем, что одной поверхности присвоена категория 1, а второй – 3.

Характер обработки.

Шлифованная и нешлифованная фанера.

Фанерные плиты бывают шлифованные и нешлифованные. Маркируются:

• Ш1 – обработанные только с одной стороны.
• Ш2 – отшлифованные с обеих сторон.
• НШ – нешлифованные.

Укладка пола по лагам производится с применением плит любого вида. Но здравый смысл подсказывает, что лучше использовать продукцию, шлифованную хотя бы с одной стороны. Это позволит создать максимально ровный и гладкий пол под монтаж линолеума, ламината и т. п.

Габариты.

Длина фанерных листов может достигать 6 м, ширина 3 м, а толщина начинается от 3 мм. Для черновых и чистовых работ по горизонтальным основаниям применяется материал:

• 1525х1525 – наиболее часто используемый размер для пола по лагам. Количество отходов небольшое, в транспортировке удобно.
• 1210х2440 – для выравнивания оснований в многоэтажных строениях типовых серий, имеющих удлиненные формы комнат.
• 500х3000 – удобна в многоэтажных или коммерческих новостройках, где реализуется принцип студий или свободной планировки.

Оптимальная толщина фанеры для пола по лагам зависит от типа сборной стяжки и уровня нагрузки. Если предполагается монтаж в два слоя, то лучше выбирать продукцию сечением 8–12 мм, а для однослойной укладки – 8–22 мм.

Выбор материалов

Для черного пола потребуется ряд материалов. Выбирают их с учетом нагрузки, доступности тех или иных вариантов и сочетаемости их друг с другом.

• Так как утеплители довольно легки, для лаг берут доски толщиной до 20 мм. Высота их не превышает 30 см.
• Для гидроизоляции лучше всего использовать специальные диффузионные мембраны. Они не пропускают влагу и конденсат, но позволяют пройти пару и не допускают его накопления внутри.
• Для подшивки используют плиты OSB, ДСП или фанера толщиной в 10–15 мм.
• Если пол устраивает на грунте, то для чернового слоя берут щебень размером от 5 до 20 мм и речной песок. Для подсыпки на дно можно использовать овражий.
• Утеплитель выбирают с учетом климатических условий.
• Для стяжки требуется бетон марки М200. Возможно понадобится армирование металлической сеткой.

Выбор настила при хорошем качестве чернового пирога не ограничен.

Теплоизоляционные материалы

Для утепления каркасной конструкции используются практически любые материалы:

• Насыпные – керамзит. Особенно удобен при настиле на грунт.
• Рулонные – минеральная и базальтовая вата, плиты пенопласта, пеноплекса.
• Напыляемая теплоизоляция – пенополиуретан, распыляемый из баллончика. Дорогой, но эффективный материал.

Какой утеплитель лучше для пола каркасного дома?

Утепление пола в каркасном доме может быть различным в зависимости от назначения того или иного помещения. В качестве утеплителя согласно ГОСТу (государственному стандарту) можно использовать:

• пенополистирол;
• пенопласт;
• минеральную вату;
• эковату;
• пенофол;
• пеноплекс;
• керамзит и другие виды утеплителей.

Толщина утеплителя для пола каркасного дома в средней полосе России выбирается 200 мм. Для более северных районов – 300 мм.

Для утепления пола каркасного дома необходимо выбирать только качественный утеплитель. В противном случае можно получить недостаточное утепление, что приведет к лишним затратам на обогрев помещений.

Утепление пенопластом или пенополистиролом является лучшим и самым простым решением. Его активно применяют в бюджетном строительстве. Единственным условием является применение хорошей гидроизоляции, чтобы пенопласт не распадался на отдельные элементы. При перепадах температур пенопласт все же может образовывать трещины. В этом его главный недостаток.

Для предотвращения таких неприятных моментов, нужно укладывать листы «в натяг», чтобы листы были плотно зажаты между лагами. Такую работу должны выполнять знающие специалисты.

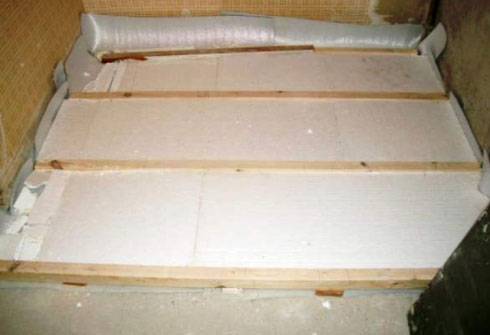

Укладка пенопласта между лагами пола «в натяг».

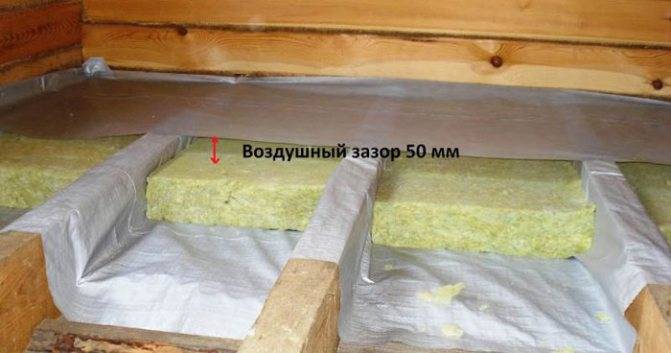

С большим успехом можно применять для утепления минеральную вату. Она обладает высокой теплозащитой, не горюча, но также боится влаги. Гидроизоляция в этом случае также должна быть качественной. Минеральную вату лучше применять в виде матов, чем в виде рулона, потому что маты более плотные. Обязательно перекрывание щелей между матами.

Если выбирать толщину утеплителя 150 мм, то желательно уложить слой толщиной 100 мм и перекрыть щели другим слоем, толщиной 50 мм.

Эковата является аналогом стекловаты, но более экологична, хотя многие эксперты ставят под сомнение этот факт. Эковата распыляется с помощью специального оборудования и образует слой бесшовного утеплителя. Эковата по сравнению с минеральной ватой лучше удерживает тепло, но стоит дороже.

Утепление пола пеноплексом, который является разновидностью полистирола, но более надежен по прочности и обладает более высокой степенью теплозащиты, обойдется гораздо дороже.

Утепление каркасного дома керамзитом вполне возможно. Керамзит обходится дешево, он пожароустойчив, а также экологичен. Утеплить пол керамзитом вполне реально самому, не прибегая к помощи строительной бригады. Правда, керамзит уступает по теплопроводности перечисленным выше материалам.

При утеплении пола керамзитом, нужно обязательно использовать гидроизоляцию, потому что керамзит хорошо впитывает влагу. На гидроизоляцию укладывается слой керамзита, поверху которого делается выравнивающая стяжка, затем укладывается еще один слой гидроизоляции.

В принципе для утепления пола может быть использован абсолютно любой утепляющий материал. В самых простых случаях это могут быть опилки. Как правило, чем лучше качества материала, тем выше его цена. Каждый хозяин сам выбирает, какой теплоизолятор ему выбрать.

Как сделать пол в каркасном доме

В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.

Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.

Правильное крепление балок перекрытия к нижней обвязке

В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.

После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.

На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление — на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25—40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.

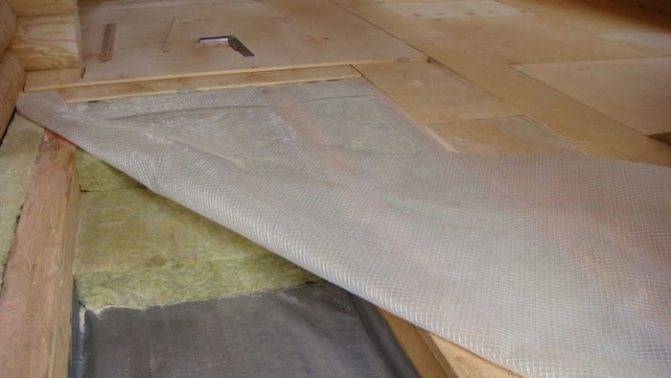

В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала — паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.

Описание и характеристики ветрозащитной мембраны

Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.

Характеристики пароизоляционной мембраны

Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2—3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.

Подбробнее об устройстве перекрытия по деревянным балкам.

Устройство

Строительство начинается с расчистки места и возведения фундамента. Существует несколько способов:

• на сваях – делают пол приподнятым;
• на столбах – подвесной пол;
• ленточный – пол приподнят над землей на незначительное расстояние, обдув воздухом происходит благодаря специальным отверстиям;
• монолитный – дом находится на грунте, поэтому необходимо его утепление (посредством бетонной стяжки).

Зачастую каркасный дом ставят на винтовых сваях. Хоть его стоимость и завышена, но его можно установить практически на любой местности. Технология возведения проста, справится даже неопытный строитель:

• установка свай по схеме/проекту;
• наверх положить рубероид, равный головке сваи;
• на сваи нанести битумную мастику;
• разложить брус на головки свай, оставляя место для спилов;
• обрезать места стыков (до 30 см в длину), трещины от спила покрыть мастикой или специальным клеем (для гидроизоляции);
• крепеж деревянной обвязки – от углов и стыков, высверлить отверстия под болты на брусе и свае и прикрутить их так, чтобы болт не был виден на поверхности;
• в углах усилить обвязку скобами;
• аналогичные действия с внутренней стороны;
• покрыть обвязку антисептиком и мастикой.

Толщина бруса – 20 см. Перед обустройством пирога следует нанести на балки гидроизоляцию (рубероид). После проводится монтаж основных балок. Наверх устанавливается черновой пол в виде перекрытия:

• брусья (25 см) присоединяются к балкам;
• по всей площади укладываются доски;
• следом идет слой гидроизоляции;
• лаги, наверх теплоизоляция (экопена);
• пленка;
• ДВП или доски.

Все это представляет каркас дома. Завершаются строительные работы настилом финишного покрытия – линолеума, паркета или другого материала.

Зависимость системы утепления пола от типа фундамента

Одной из отличительных черт каркасного здания является легкость конструкции. А это, в свою очередь, означает, что для его возведения не потребуется мощного материалоемкого фундамента. Вполне можно обойтись столбчатым основанием, свайным или малозаглубленным ленточным.

На участках с плотными стабильными грунтами, не склонными к вспучиванию, и при строительстве не слишком большого дома вполне можно обойтись столбчатым фундаментом. Опоры размещаются по периметру здания с определенным шагом, а также промежуточные — под внутренними перегородками и на точках их пересечения или с равномерным распределением по площади постройки. На столбы после слоя гидроизоляции укладывается каркас из брусьев обвязки и несущие балок перекрытия первого этажа. Они, в свою очередь, становятся основанием для закрепления лаг для последующего настила пола.

Столбчатый фундамент для каркасного дома.

Система термоизоляции пола как раз и разместиться в пространстве между обвязкой, балками и лагами. Таким образом, сам пол контактировать с грунтом не будет.

Пространство между балками и лагами, черновым и чистовым полом как нельзя лучше подходит для укладки термоизоляционного материала.

Если грунт на участке переувлажненный, зыбкий, неустойчивый, то cтолбами обойтись не получится. Здесь напрашивается решение сооружения свайного фундамента. Несмотря на некоторую внешнюю схожесть со столбчатым, это уже несколько иная конструкция. Сваи должны быть заглублены до надежного упора в стабильные плотные слои грунта ниже уровня промерзания.

Свайно-винтовой фундамент под каркасный дом – выполнена обвязка, производится монтаж балок и лаг

Такие фундаменты также становятся удачным решением, если участок расположен на пересеченной местности и имеет значительный перепад в пятне застройки. Решить эту проблему с помощью свай, которые можно после ввинчивания срезать ровно в одной горизонтальной плоскости – проще всего.

Как уже, наверное, понятно, утепление пола первого этажа в этом случае производится примерно так же, как и при столбчатом фундаменте. То есть это будет «висящая» конструкция, не контактирующая с грунтом, с вентилируемым пространством снизу.

Наконец, можно применить универсальную схему ленточного малозаглубленного фундамента. Такое основание под дальнейшее строительство не требует чрезмерно больших затрат, и залить его должен суметь любой хозяин, безусловно, если будет придерживаться всех технологических рекомендаций.

Вариант малозаглубленного монолитного ленточного фундамента. Универсальное решение для многих типов домов, в том числе – каркасных.

И вот при ленточном фундаменте возможны уже несколько вариантов создания утепленного пола первого этажа.

— Например, используется та же конструкция многослойного деревянного пола, что и при свайном или столбчатом фундаменте. Железобетонная лента и уложенный на нее брус нижней обвязки «каркасника» становятся основой для закрепления балок и лаг. То есть принцип дальнейшего утепления особых изменений не претерпевает. А чтобы в подпольном пространстве при этом обеспечивалась циркуляция воздуха (что необходимо во избежание застоя, сырости, ведущих к быстрому разложению древесины), в фундаментной ленте оставляются вентиляционные продухи. Один из них как раз и показан на иллюстрации выше.

При таком варианте обустройства пола его утепление будет практически таким же, как и при столбчатом или ленточном фундаменте.

— Другой вариант: можно сделать утепленные полы непосредственно по грунту. Здесь подходы тоже могут быть разными, как по количеству слоев создаваемой конструкции, так и по выбору основного (иногда – и вспомогательного) утеплительного материала. Ниже это варианты будут рассмотрены.

Один из вариантов обустройства утепленного пола по грунту

Короче говоря, порядок работ и схема обустройства в этом случае практически не отличается от обычного утепления полов по грунту. Правда, и здесь возможны варианты.

Так, непосредственно на утепленный пол, закрытый и окончательно выровненный цементно-песчаной стяжкой (или самовыравнивающимся составом), можно укладывать финишное покрытие.

Пирог пола первого этажа в каркасном доме

Свайный фундамент

Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.

Если промежутки между сваями велики, то перед установкой лаг перпендикулярно к опорам я монтирую брусья, на которые укладываю лаги с заранее рассчитанными интервалами.

Далее пирог пола каркасного дома на винтовых сваях устраивается в следующей последовательности:

1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.

2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.

3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.

4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую настил чернового пола.

Ленточный фундамент

При использовании ленточного фундамента под несущими стенами находится сплошное бетонное основание. Сетка опор отсутствует, лаги закрепляются только по краям и провисают по всей длине.

При значительной величине пролетов необходима установка дополнительных опор во избежание чрезмерного прогиба лаг (он не должен превышать 1/200 часть длины). В таком случае первичный ряд брусьев я не укладываю, а увеличиваю толщину лаг или использую сдвоенные балки.

Пирог пола каркасного дома на ленточном фундаменте создается в такой последовательности:

• Устанавливаю опорные рейки и монтирую нижний настил.
• Укладываю гидроизоляцию.
• Монтирую теплоизолятор.
• Устанавливаю верхний слой пароизоляционного материала, закрепляю рейки контробрешетки.

Монтирую настил чернового пола.

Монолитный (плитный) фундамент

Основание такого типа представляет собой прочную бетонную плиту, одновременно выполняющую функции перекрытия первого этажа.

Пирог пола первого этажа в каркасном доме на монолитном фундаменте я устраиваю в таком порядке:

• На плиту наношу гидроизоляционный слой – рубероид, толь, иные рулонные материалы или заливаю расплавленным битумом.
• Монтирую лаги.
• В пространство между лагами укладываю (или засыпаю) утеплитель.
• Размещаю верхний пароизоляционный слой.

Монтирую настил чернового пола.

Независимо от типа фундамента в местах размещения тяжелой бытовой техники и оборудования (насосов, бойлера и т.п.), перегородок или лестниц требуется выполнить усиление пола. На площадке под камином или печью укладывается базальтовая стекловата либо иной негорючий утеплитель, а под чистовым полом – асбестоцементный лист.

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил
