Околооконные планки для сайдинга: назначение и установка

Подготовка к монтажу, расчетные работы

Для начала производится замер сторон оконного проема и добавляется одновременно по 0,6 см со всех сторон, для того чтобы укоротить все приступающие углы. Для каждой из сторон понадобится целая, не сломанная деталь, чтобы подрез был не заметен.

Монтаж и обработка

Если говорить о европейских стандартах, то оконные полотна на постройке углублены не больше, чем на 30 см. Российские стандарты идут в разрез с европейскими.

Поэтому у нас не всегда европейские панели подходят для установки:

• Если окна очень углублены
  , то обычной J планкой невозможно отделать оконное полотно.
• Здесь понадобится именно околооконная панель
  , тем более она будет намного привлекательнее, чем другие детали.
• Если полотно углублено на 200 мм и более
  , то вблизи можно установить строго по периметру конечную планку.
• Для этого нужно определить уплотненность проема окна
  , и если необходимо, то обрезать планку вдоль.
• Тогда широкой стороной проем помещается в конечную планку
  и монтируется на специальной обрешетке (см. ).

Для качественного оформления оконного проема приобретают J рейки, которые монтируются по периметру:

• Монтируем планки по бокам.
• На верхней части делаем надрез, полученное «ушко» пригибаем вниз.
• Эта часть подгоняется под рейки, расположенные сбоку.
• В боковых панелях надрез делается по размеру «ушка». Затем по краю верхнего элемента обрезается угол.

Правила уклона:

• Правый 45 градусов
  , (справа налево и сверху вниз).
• Левый
  , (сверху вниз и слева направо) под углом 45 градусов.

Задняя сторона выполняется аналогично, но здесь можно оставить прямой угол.

Использование сайдинговых планок, не всегда целесообразное решение.

Обшивка, имитирующая натуральные материалы с более высоким качеством, чем они сами — это, если не мечта, то, по крайней мере, предмет желания большинства домовладельцев.

Если такая обшивка относительно недорого стоит и может быть установлена в короткие сроки — то ее предпочтительность бесспорна. Именно этими признаками обладает сайдинг.

Дома, обшитые сайдингом, имеют четкие ровные очертания, выглядят аккуратно и стильно. Такая отделка, при всей своей внешней идеальности, вполне проста и доступна каждому, следует лишь ознакомится с общим устройством и несколькими правилами монтажа.

Сам по себе монтаж прост и интуитивно понятен любому, некоторые вопросы возникают при оформлении элементов дома, в частности — оконных проемов.

• Наличники.
• J- планки.
• Финишный профиль.
• Угловые планки (сложные).
• Простой уголок.
• Отрезки основных панелей.

Перечисленные элементы не нужны все одновременно, данный перечень включает в себя элементы, которые могут понадобиться в том или ином случае.

Более конкретный список можно составить только имея перед глазами определенный проем со своими параметрами, основными из которых являются наличие и глубина откосов
.

ОБРАТИТЕ ВНИМАНИЕ!

Многие производители выпускают собственные элементы для оформления оконных проемов, применяющиеся только для определенного вида сайдинга. Приобретая обшивку, следует узнать, какие комплектующие к ней необходимы и нет ли специфических деталей.

Отделываем широкие откосы

Как и в предыдущем случае, перед тем как монтировать сайдинг на окна, необходимо собрать каркас и поставить металлический отлив. Технология обшивания широких откосов полностью повторяет методику облицовки стен, только на малой площади: со стороны оконной рамы крепится стартовая планка, а к элементам каркаса – финишный J-профиль.

Чтобы облицевать широкий торец стены возле окна, вам понадобится такая фурнитура:

• стартовая L-образная планка;
• J-профиль;
• внутренний уголок;
• крепеж.

Порядок обшивки следующий:

1. Установите J-профили, прикрепив их к каркасу по периметру проема (кроме нижней части, где должен стоять отлив).
2. Определите желаемый угол наклона будущих откосов и отметьте на раме линии, где они должны заканчиваться. Линии чертите строго вертикально и горизонтально.
3. Установите вдоль разметки стартовые планки, подрезав их по углам. Прикрутите их к раме.
4. Теперь наружное и внутреннее обрамление соедините двумя профилями в виде уголков, как показано на фото. Эти детали крепятся к каркасу позже, после монтажа сайдинга.
5. Заполните пространство между стартовой и финишной планкой пластиковыми панелями, подрезанными по длине. Нижняя и верхняя панель подгоняется под уклон отлива и стыка.

Чтобы устранить пустоту между панелями и стеной, в процессе монтажа задувайте туда полиуретановую пену в небольшом количестве (иначе пластик выпрет наружу). Если же вам необходимо обить сайдингом арочный проем, то направляющие профили придется подрезать в нескольких местах, дабы изогнуть и прикрепить к каркасу. В остальном технология не меняется.

Правила монтажа сайдинга

Принципы установки доборных элементов металлического и винилового сайдинга одинаковы. Оформление оконных и дверных проемов имеет свою особенность: в этих местах на облицовочный материал всегда будут оказывать воздействие перепады температур (тепло из дома и холодный воздух с улицы)

Поэтому крайне важно учесть коэффициент тепловой деформации отделочного материала и соблюдать правила крепления панелей и профиля

При нагреве или охлаждении сайдинга в нем начинают действовать силы расширения-сжатия, поэтому панель то удлиняется, то укорачивается. Степень деформации зависит от коэффициента теплового расширения данного материала. Продукция разных производителей имеет разные показатели температурного расширения. Поэтому приступая к монтажу, нужно пользоваться не найденной в посторонних источниках информацией о технических характеристиках материала, а данными завода изготовителя (указаны в паспорте изделия).

Марка сайдинга	Коэффициент прочности на растяжение (кг/см2)	Коэффициент эластичности (кг/см2)	Коэффициент линейного расширения (см/см*°С)
Стандарт ASTM	368	20,248
Boryszew (Польша)	419	27,611	5,76*10 -5
Slovinyl (Словения)	402	27,611	5,54*10 -5
Royal (Канада)	576	25,17	5,1*10 -5

Температурное расширение винилового сайдинга и аксессуаров

Требования к монтажу сайдинга

В среднем, все инструкции производителей сайдинга имеют много общего. Поэтому остаются неизменными правила монтажа, которые нужно строго соблюдать.

1. Саморезы вкручивают точно в центр отверстия на гвоздевой планке (на перфорированной полоске, которой оснащен каждый элемент отделочного материала).
2. Между шляпкой самореза и сайдингом должен оставаться зазор 1-1,5 мм. Он необходим для свободного хода панели во время действия сил сжатия-расширения.
3. При замковом соединении доборных элементов и панелей выполняют нажим сверху вниз.
4. Нельзя крепить сайдинг в тех местах, где нет предусмотренных для этой цели отверстий.
5. Не рекомендуется хранить виниловый сайдинг при температурах ниже -5 °С и выше +25 °С.
6. Гвоздевые планки, которые расположены рядом, не должны граничить друг с другом. Между ними необходим зазор не менее 6 мм. Для его обеспечения гвоздевые планки подрезают ножницами по металлу.

Крепление сайдинга

Для того чтобы все элементы отделки дома имели аккуратный внешний вид, их нарезка должна быть правильной. Можно использовать электролобзик с пилкой по металлу (с мелким зубом) или болгарку с диском по металлу с толщиной круга не более 1,5 мм.

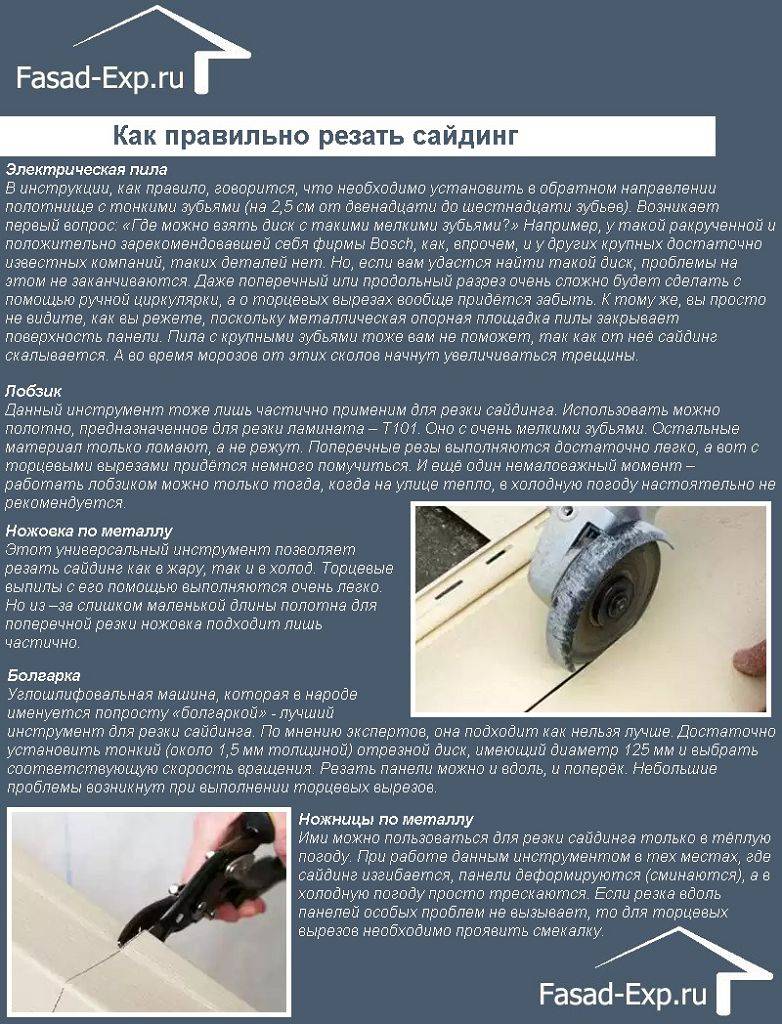

Как правильно резать сайдинг

Видео — Инструкция по резке сайдинга

При работе с виниловым и металлическим сайдингом стремятся делать рез по внутренней стороне профиля. Но это не всегда возможно. Если возникла необходимость распила электролобзиком по лицевой поверхности, по обеим сторонам от линии реза наклеивают малярный скотч. Делают распил и снимают бумажную защиту (скотч). Если поверхность сайдинга не укрыть, на ней останутся следы, от которых невозможно будет избавиться.

Резка винилового сайдинга

Монтаж

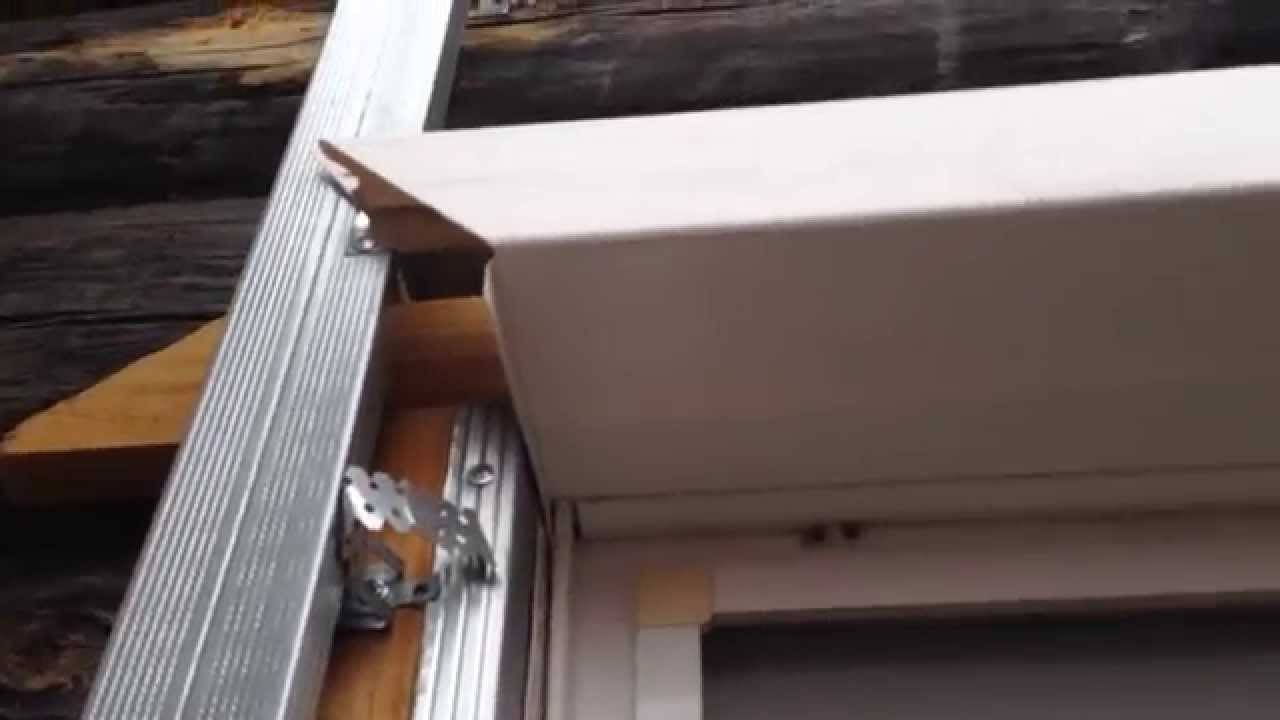

Пошаговая инструкция по установке приоконной планки для сайдинга включает несколько пунктов.

1. Если необходимо, замените оконные рамы на новые. Очистите окно и оконный проём от всего лишнего, мешающего работе.

2. Проверьте состояние откосов, заделайте щели и трещины возле проёмов.

3. После высыхания замазки (строительной смеси) обработайте откос и линию его стыка с рамой окна противогрибковым и противоплесневым составами.

4. Смонтируйте обрешёточную конструкцию по всем стенам, где планируется установить сайдинг. После возведения околооконной несущей конструкции определите, как должен располагаться отлив, используя особую доборную комплектующую. Этот элемент ставится на некотором расстоянии от фасадной стороны строения или здания и придаёт стоку равномерности. От спецдоборной детали можно отказаться – функцию водоотведения примет на себя приоконная планка, скошенная под определённым углом. Для планки заблаговременно ставится отрезок бруса – под этим же углом.

5. Прикрепите к внешней зоне оконного проёма деревянную или пластиковую рейку, служащую базой для финишной планки. Здесь окажутся полезными детали, сработанные из лиственной древесины – она лишь немного расширяется при жаре. Все деревянные комплектующие пропитайте защитными составами.

6. Рассчитайте необходимое количество материала для обшивания. В качестве исходных данных – внутренний и внешний периметры оконного проёма, ширина откоса. На одной из замеряемых сторон используются три точки-ориентира – третья позволит обойти перекос, намечающийся при изменении высоты рабочей точки. Полученные значения соизмеряются и сопоставляются со схемой расположения окна.

7. Соразмерив параметры откосов и оконного проёма, приобретите околооконный профиль нужного типоразмера (или приспособьте ранее купленный).

8. Подготовьте крепёж. Оконные саморезы не должны превышать по длине и диаметру рекомендованные значения. В противном случае худший вариант – растрескивание стекла в стеклопакете окна.

9. Зафиксируйте финишную планку. Она устанавливается по внутреннему периметру оконного пролёта. Финишная планка должна плотно прижиматься к раме. Для придания дополнительной устойчивости, привлекательности собираемой облицовки и выдержки прямого угла стыкования комплектующие режутся под 45 градусов. Пластик, в частности, винил, из которого сделан сайдинг и оконные наличники, легко разрезается болгаркой – используйте отрезной диск по металлу или дереву.

Сопоставьте и зафиксируйте финишную и приоконную планки.

1. Вначале подгоните нижнюю сторону. Например, когда ширина окна изнутри равна 80 см, а наличник удлиняет это расстояние на 8 см, то общая длина околооконной планки равна 96 см – по 8 на припуск с каждой из сторон.

2. Внутренний подрезаемый выступ согните. Образуется отбортовка – она должна быть обрезана до 2-2,5 см. Внешняя останется прямой – либо можно подрезать небольшую часть места стыковки. Выдержите угол подрезания в 45 градусов. Отклонение хотя бы на один градус при температурном сужении зимой приведёт к образованию щелей.

3. Повторите действия с противолежащей (верхней) комплектующей приоконной и финишной планок. Подрезание под 45 градусов может получиться зеркальным.

4. Зафиксируйте подрезанные элементы при помощи дополнительных саморезов – с внешней стороны. С внутренней финишная планка закроет приоконную.

5. Аналогично отмерьте, распилите и подгоните боковые (слева и справа) комплектующие. Замеры можно произвести не по трём, а по двум точкам – скос им не грозит, так как ориентиры у приоконной и финишной планок уже есть. Верхняя и нижняя комплектующие имеют ложбины для оттока дождевой воды и растаявшего снега – внутренняя комплектующая откосной стойки укорачивается лишь по измеренному значению кривизны.

Обрезание внешних планок осуществляется другим способом.

1. Оставьте верхние края прямыми. Исключение – корректирующее подкорачивание уголка. Нижние края состыкуйте путём обрезки планки под 45-градусным углом.

2. Для стыкования просуньте вертикальную стойку под угол верхней комплектующей – и засуньте её под финишную планку. Язычок при этом должен оказаться под ней. Повторите это же действие и для нижней планки. При этом стоечный угол приоконной планки должен вщелкиваться, спрятав виднеющуюся часть нижней планки.

3. Зафиксируйте с помощью оконных шурупов все незакреплённые комплектующие.

4. Заклейте все стыки клеем-герметиком.

Детальнее о монтаже околооконной планки для сайдинга смотрите в следующем видео.

Подготовка и расчет

Подготовка проема играет важную роль в дальнейшей работе, она влияет на полученный результат. Окно необходимо аккуратно и тщательно очистить от всевозможных загрязнений, скопившейся пыли. Кроме того, нужно внимательно осмотреть место на наличие повреждений и щелей

Все трещины важно замазать. Кроме того, потребуется качественная обработка поверхности специальными средствами, защищающими от появления плесени

Следующим этапом является возведение общей обрешетки дома. После того, как отлично справились с процессом обрамления окна выбранными элементами каркаса снаружи, уточняется расположение отлива. Для таких задач применяется особая деталь.

Она обеспечивает возможность равномерного стока. Внешняя часть проема обрамляется рейкой из дерева. Когда с перечисленными процессами отлично справились, стоит приступить к следующему этапу – определению размеров деталей.

Чтобы выбранный отделочный материал в точности соответствовал параметрам оконного проема, необходимо обратить внимание на замеры и расчеты. Во-первых, потребуется установить следующие параметры:

1. Высоту проема с внутренней части (прижать устройство для измерения к оконному блоку). Показатель – длина внутреннего торца планки.
2. Высоту внешней стороны: превышает параметр внутренней стороны.
3. Ширину откоса. Выполняется замер между углом блока и пересечением стройматериала.

Для точности дальнейшей процедуры необходимо записать полученные показатели. Также несложно зарисовать конкретный, понятный пример, на нем отметить параметры, характеристики.

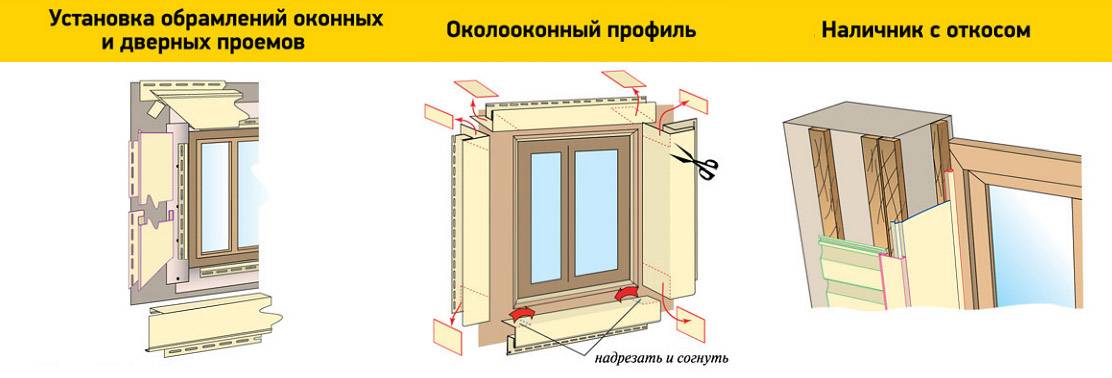

Правила нарезки околооконного профиля для оформления откосов

Для того чтобы отделочный материал точно повторял контуры оконного проема, требуется выполнить серию замеров и расчетов. Стоимость доборных элементов довольно высока, поэтому прежде чем отрезать, нужно перепроверить правильность выполненных замеров.

Если по завершении монтажа выявились огрехи нарезки комплектующих, отчаиваться не стоит. Исправить ошибки невозможно, но есть способ замаскировать проблемные места с помощью пластиковых уголков. Как правило, ошибки в расчетах и замерах приводят к появлению щелей в местах стыков панелей.

Устраняют недостаток так:

• ножницами по металлу отрезают пластиковый уголок нужной длины;
• на обе его полочки точечно наносят супер-клей;
• плотно прижимают уголок к облицовке.

Разметка и нарезка боковых планок околооконного профиля

В первую очередь выполняют замеры и определяют следующие показатели:

• высоту оконного проема с его внутренней стороны. При выполнении замера рулетку прижимают непосредственно к оконному блоку. Полученная цифра является длиной внутреннего торца боковой околооконной планки;
• высоту внешней стороны оконного проема. Как правило, она больше, чем высота внутренней. Это связано с тем, что обшивка окна выполняется с небольшим уклоном откосов наружу, к облицовке стены. Рулетку прикладывают к нижней угловой точке, образованной пересечением панелей сайдинга, которыми оформлен оконный проем. Протягивают сантиметровую ленту к верхней угловой точке;
• ширину откоса (она же – глубина проема). Замеряют расстояние между углом оконного блока и пересечением панелей сайдинга.

Для удобства работ все показатели не только записывают, но и рисуют своеобразный чертеж, на котором отмечают все расстояния.

Определение угла скоса околооконной планки

Важный этап – замер уклона откосов в их верхней и нижней части. Как правило, вверху скос более пологий, чем внизу. Для замеров используют угольник и карандаш. Угольник прикладывают к нижнему углу оконного блока и делают отметку. Замеряют расстояние от этой точки до отлива.

Используя полученные данные, на околооконной планке вычерчивают форму будущего откоса. Она трапециевидная. Боковая часть доборного элемента, являющаяся наличником, должна оставаться прямоугольной формы. Для удобства монтажа внутренний уголок гвоздевой планки срезают.

Правила монтажа и установки

Преимуществом сайдинговых фасадов является то, что они представляют собой вентилируемую систему, которую можно дополнительно утеплить. Крепится стартовая планка на каркас из деревянного бруса в случае с винилом. Металлическую обшивку размещают на профиль и подвесы для гипсокартона. Основной крепеж — оцинкованные саморезы. Для обрешетки понадобятся дюбеля (кирпич, бетон).

Необходимый инструмент:

• перфоратор;
• шуруповерт, с его помощью монтируется сайдинг и доборы;
• болгарка, которой отрезают панели нужного размера;
• уровень, чтобы проверять, правильно ли установлены конструктивные элементы;
• строительный молоток.

Работать лучше в перчатках и спецодежде, особенно в том случае, если дополнительно утепляют фасад минватой.

Ухаживаем за сайдингом – рекомендации и советы специалистов

Несмотря на то, что сайдинг – довольно неприхотливый материал, вы должны знать, как ухаживать за ним для продления срока службы. Кроме того, откосы окон наполовину расположены на улице, а значит, будут иметь постоянный контакт со снегом, солнцем, пылью и дождем. А потому подумать про уход вам все же нужно. Мыть панели можно с помощью обычной воды, сильные загрязнения удаляются щеточкой с мягким ворсом.

Можно также воспользоваться различными абразивными порошками, но для того, чтобы не повредить поверхность, до нанесения раствора обязательно полейте панели водой. В районах с влажным климатом на поверхности материала может появиться плесень. Для ее устранения лучше всего применять гидрохлорид натрия (5 %), который разбавляют в литре воды

Важно: нельзя использовать составы и растворы, содержащиеся органические растворители и хлор, поскольку они только испортят сайдинг. По этой же причине не нужно использовать смеси, предназначенные для растворения жира и удаления лака

1. 5
2. 4
3. 3
4. 2
5. 1

https://youtube.com/watch?v=Ln7CT6rMezU

Облицовка окна без откосов с помощью J-фаски

Если оконный блок расположен на линии фасада с небольшим заглублением, установка откосов не требуется. На первый взгляд, облицовку такого проема сделать проще и быстрее. Но это не совсем так. В монтаже отделки окна без откосов используются те же приемы, что при облицовке проема с откосами. Потребуются аналогичные нарезка и крепление доборных элементов. Разница лишь в ширине используемого профиля.

Отделка проемов J-профилем

Особенности монтажа и обработки околооконного сайдинга

Этапы работ

1. Замеряют высоту и ширину оконного проема.
2. Отрезают 4 планки J-трим с тем расчетом, чтобы ими было можно обшить оконный блок. На каждом профиле с торцов срезают часть гвоздевой планки (0,7-10 мм).
3. Крепят J-планки с помощью оцинкованных саморезов.
4. Приступают разметке 4-х полотен J-фаски. Длина каждого профиля должна быть на 16 см больше, чем длина соответствующего ребра оконного проема (того, на который будет устанавливаться фаска). Это обеспечит ширину наличника – 8 см.
5. Для выполнения чертежа каждого откоса потребуется сделать замеры между противоположными J-планками.
6. Фаску размечают в соответствии с полученными цифрами. На каждой панели должны быть 4 линии, 2 из которых обозначают внешнюю длину наличника, остальные 2 – расстояние между J-планками того ребра оконного проема, для облицовки которого предназначена фаска.
7. Делают надрез, не доходя до угла фаски на 2-2,5 см.
8. Отрезают фаску по длине и с каждой стороны панели выполняют Г-образный распил, делая прорези до нанесенных ранее линий.
9. Спиливают торцы фаски под углом менее, чем 45°.
10. Срезают часть гвоздевой планки.
11. Вырезают «язычок». Он нужен только для верхней панели. Боковые изготавливаются без «язычка».
12. Срезают все лишнее, получают готовый срез J-фаски.
13. Измеряют глубину проема. На фаску наносят соответствующие метки, прочерчивают линию реза и отпиливают излишки.

Облицовка окна без откосов с помощью J-фаски

Отделка проемов j-наличником

j — наличник

Монтаж откосов

Окно будет качественно облицовано только в том случае, если правильно выполнены все три этапа работ: разметка, нарезка, крепление. Готовую к монтажу фаску или околооконную планку примеряют, устанавливая на оконный проем. В случае необходимости выполняют доработку торцов.

Вставляют каждую панель в соответствующий J-профиль. Очередность установки следующая: сначала верхняя и нижняя планки, затем боковые. Если результат примерки удовлетворил, приступают к окончательной установке доборных элементов.

Крепление выполняют оцинкованными саморезами через отверстия в гвоздевых планках. После чего на угловые соединения фасок устанавливают заглушки.

Пример отделки окна

Нарезка околооконной планки выполняется по тому же принципу, что и J-фаски. В этом деле самая сложная часть работы – правило сформировать выступы, с помощью которых оформляются углы.

Если откосы очень широкие, околооконную планку заменяют панелями сайдинга. Для их монтажа по внутреннему периметру проема монтируют J-планки. Внешний периметр обшивают J-фаской, которая будет принимать панель сайдинга и закрывать ее торцевые срезы.

Самый простой вариант отделки окна

Из материалов вам понадобятся наличники и универсальные откосы «Альта-Профиль». Порядок действий будет такой:

1. Установка углового элемента откоса. Один конец элемента вставляется в стартовую планку, другой — крепится саморезами к обрешетке. Угловые элементы позволяют легко соединять откосы и наличники без необходимости подрезки.Установка углового элемента откоса. Фото №13.
2. Установка откоса. От универсального откоса отпиливаются 15 см вместе с монтажными креплениями. Затем его соединяют с угловым элементом отрезанной частью. Другая сторона крепится к следующему откосу — и так до полной отделки всего периметра.Стыковка универсального откоса с угловым элементом. Фото №14.
3. После завершения монтажа откосов устанавливается угловой элемент наличника. Его нужно вставить в монтажный паз угла откоса, а другим концом прикрепить к обрешетке саморезами.Установка углового элемента наличника. Фото №15.
4. Установка наличника. С одной стороны планки нужно отпилить 6–8 см вместе с монтажными креплениями. Отпиленной стороной наличник следует скрепить с угловым элементом. На свободной стороне он стыкуется со следующим наличником. Так полностью отделывается периметр.Установка наличника. Фото №16.

Подробнее о том, как отделывать окна с помощью материалов Альта-Профиль, рассказываем в видео:

Установка металлического отлива

Первый этап при облицовке окна доборными элементами – установка отлива. Околооконную планку и J-профиль можно крепить только после того, как будет готов подоконник. Его монтаж несложен, и при наличии инструкции с этой задачей справится даже новичок.

Шаг 1: подготовка металлического отлива

1. Покупают отлив подходящей ширины. Замеряют ширину оконного проема, которая одновременно будет являться длиной отлива. Отливы оконные

   Отливы для окон

2. С помощью рулетки находят середину металлического полотна, простым карандашом ставят отметку. От этой точки в обе стороны отмеряют по ½ ширины оконного проема, ставят метки.
3. Если форма подоконника предусматривает наличие уширения к наружной стороне дома, замеряют расстояние между панелями сайдинга, расположенными по обеим сторонам от оконного блока.
4. От центральной точки, отмеченной на отливе карандашом, проводят вниз линию, перпендикулярную долевой оси полотна. В обе стороны от нее отмеряют по ½ расстояния между панелями сайдинга. Соединяют верхние точки с нижними. Получают требуемый для правильной установки отлива скос его боковых граней.
5. В обе стороны от полученной фигуры отмеряют по 6-8 см. Это будет длина полочки – бокового выступа подоконника.
6. Вычерчивают полочку, ширина которой должна совпадать с размерами капельника (нижним отгибом отлива).
7. Вычерчивают боковые грани подоконника, которые после его установки будут закрывать нижние торцы оконного проема.
8. Ножницами по металлу вырезают полотно по чертежу. Загибают вверх боковые грани. Если устанавливается отлив без уширения, линии скосов не нужны.

Шаг 2: установка отлива

Схема правильной установки отлива

Оконный отлив своими руками, схемы

Снимают с металлического полотна защитную пленку. Выполняют примерку отлива: заводят его верхнюю часть в зазор между стеной и оконным блоком. Для того чтобы отлив как можно плотнее вошел в щель, берут плоский деревянный брусок и подталкивают им металлического полотно.

Примерка отлива

Если результат устраивает и полотно не требует доработки, приступают к установке: зазор между стеной и оконным блоком заполняют монтажной пеной (рекомендуется использовать профессиональную влаго- и морозостойкую). Аккуратно заводят отлив в щель с пеной.

Пропенивание отлива

Заводим отлив в щель с пеной

Заполняют монтажной пеной пространство под отливом (пену наносят небольшими порциями, равномерно распределяя ее по всей поверхности откоса). Аккуратно прижимают отлив, проверяют горизонтальность его установки с помощью строительного пузырькового уровня.

Для того чтобы металлическое полотно прочно приклеилось к монтажной пене, на подоконник устанавливают тяжелые предметы так, чтобы весовые нагрузки равномерно распределялись по всей площади отлива.

Установка оконного отлива

Есть и другой вариант установки подоконника, который предусматривает крепление металлического полотна с помощью саморезов.

Монтаж отлива на саморезы
