Как укладывать мягкую черепицу

Пошаговая инструкция по устройству крыши из мягкой черепицы

Обрешетка

Виды обрешетки: слева – сплошная, справа – разреженная.

Для этого подойдут:

• листы влагостойкой фанеры;
• плиты OSB;
• обрезные или шпунтованные доски.

При крепеже обрешетки необходимо оставить между панелями зазор до 5 мм для температурного расширения материала. Выкладывать их нужно в шахматном порядке.

Подробно это выглядит так:

1. Берутся доски шириной 10‒15 см, толщиной 25‒30 мм. Кладутся сверху стропил. Расстояние подбирается в соответствии с размерами листового материала (фанера, ОСБ). Нужно подобрать так, чтобы две доски попадали на края листа и одна доска была по центру.
2. Листы кладутся в шахматном порядке, чтобы увеличить прочность покрытия. Между листами нужно оставить зазор до 5 мм, чтобы материалу при нагреве было куда расширяться.
3. Для обеспечения естественной вентиляции под кровлей нужно прибивать деревянные бруски сверху стропил. Толщина – от 40 мм. Класться они должны параллельно стропилам.

Карнизная планка (капельник)

Капельником называют планку из металла, которую принято устанавливать к карнизному свесу. Она служит для усиления, защиты деревянных деталей крыши от осадков. Вода не будет протекать под кровлю, а попадет сразу в водосточный желоб, который расположен под карнизом.

На вид это стальной уголок длиной до 3 м. Ширина полок составляет 15‒25 см.

Подложка (подкладочный ковер)

Полученную обрешетку необходимо накрывать специальным подкладочным ковром. В его основе ‒ битумно-полимерное сырье.

Функции ковра:

1. Выравнивание обрешетки перед настилом рядов черепицы.
2. Усиление влагоотталкивающих свойств пирога.
3. Продление срока службы кровельной конструкции.

Ковер подбирается под технические характеристики битумной черепицы. Срок службы обоих материалов должен быть примерно одинаковым.

Монтаж ковра проводится в таком порядке:

1. Настил ендовы. Ее середина должна совпасть с центром ковра, и с каждой стороны остаться минимум 50 см покрытия.
2. Теперь нужно постелить ковер вдоль карнизов. Материал прикрывает полку капельника минимум наполовину
3. Настил остальной крыши. Направление ‒ снизу-вверх. Ряды рекомендуется закреплять с нахлестом 10 см по длине и по ширине с нахлестом до 15 см. Крепежи ‒ кровельные саморезы, гвозди. Для надежности края материала нужно промазать мастикой.

Фронтон и свес кровли

Используется фронтонная планка. Функция ее аналогична карнизной ‒ защита от влаги, только в этом случае торцов обрешетки.

Фронтонные планки между собой соединяют внахлест, скрепляют гвоздями. Шаг крепежа ‒ 15 см.

Ендовый ковер

Ендова ‒ участок крыши, который подвержен самым большим нагрузкам во время осадков, снегопада. Она нуждается в усилении, дополнительной изоляции от влаги.

По периметру делается отступ по 3 см от каждого края. Ковер фиксируется к ендове гвоздями, усиливается битумной мастикой. Шаг крепежа ‒ 20 см.

Дно ендовы обкладывать черепицей не нужно, там будет виден ковер.

Цвет ковра лучше выбрать таким же, как и цвет черепицы. Допустимо заменять ендовый ковер металлической черепицей.

Настил черепицы

Пошагово выглядит так:

1. Выстраивается стартовый ряд (края гонта нужно обрезать) или покупаются стартовые полосы (на коньково-карнизную черепицу).
2. Укладка проводится вдоль карниза от центра и угла ряда (на выбор). Расстояние от свеса должно быть минимум 1,5 м. Для крепежа применяют кровельные гвозди. Шаг фиксации элементов ‒ 20 см.
3. В следующем ряду гонты размещают, немного смещая в сторону уже закрепленного элемента. Так, лепестки перекрывают места креплений предыдущих деталей.

Монтаж черепичных гонтов вокруг ендовы

От середины ендовы в каждую сторону на 30 см черепицу приклеивают на битумную мастику. Дно шириной до 15 см оставляют без настила материала.

Обустройство конька

Теперь можно приступать к настилу конька

Между скатами важно оставить зазор до 3 см для свободного воздухообмена

Можно сверху закрепить на саморезы готовый коньковый элемент из металла или сделать конек самому и покрыть его слоем битумной мастики.

Также допустимо выложить сплошную кровлю и проделать отверстия для вентиляции.

Перечень необходимых материалов

Данная марка черепицы поставляется на рынок российской компанией «Технониколь» в пяти вариантах: «сонаты», «аккорда», «трио», «танго» и «джаза».

Основная инструкция по монтажу мягкой кровли с использованием данного материала подразумевает также наличие и других комплектующих, включая:

• рулонную гидроизоляцию, в состав которой входит битум и специальные полимеры. Из нее оборудуется подкладной ковер толщиной не менее 1,7-2 мм. Количество материала рассчитывается с учетом общей площади крыши, а также угла ее наклона.
• ендовый подкладной ковер для кровли со сложной геометрией. В его состав входит полиэстер, а защитный слой выполнен из крупнозернистых базальтовых гранул.
• дополнительная гидроизоляционная пленка, необходимая для надежной защиты конструкции ендов и карнизов.
• несколько специальных металлических планок, устанавливаемых в качестве ограничителей на карнизе, фронтонах и местах примыкания кровельных элементов.
• крепежные материалы, например, гвозди не короче 25 мм. Закупаются заранее из расчета 80 г на 1 кв.м. покрытия.
• мастика Фиксер или любая другая для герметизации крепления торцов, ендов, примыканий.
• кровельное покрытие SHINGLAS. Поскольку черепица поставляет в упаковках, то при помощи 1 упаковки можно закрыть 3 кв. м. крыши. В случае со сложными кровельными конструкциями также используется мягкая черепица – монтаж своими руками в этом случае выполняется с учетом большего расхода материала (подробнее: “Мягкая черепица своими руками”).

Подготовительные работы

Начинают монтаж гибкой черепицы, как и любого кровельного материала, конечно – же с обустройства качественного основания (обрешетки). Процесс монтажа обрешетки в этой статье я рассматривать не буду, потому что эта тема очень обширна и все этапы работ можно посмотреть здесь.

Следующее, что надо сделать на подготовительном этапе – это произвести укладку пароизоляции. Пароизоляцию крепят с внутренней стороны крыши. Начинают работу от конька и двигаются постепенно вниз, материал укладывается с нахлестом друг на друга в 10 – 20 см. Удобнее всего закреплять пароизоляцию, строительным степлером, а стыки проклеивать фольгированной клейкой лентой.

Далее нам необходимо проложить утеплитель. Для этих целей отлично подходит минеральная вата. Оптимальная толщина утепления составляет примерно 15 – 20 см, из этого делаем вывод, что нам надо уложить мин. вату в два слоя. Первый слой утеплителя укладывается между стропилами крыши перпендикулярно карнизу, второй между контробрешеткой. Контробрешетка формируется из бруса 50*50 мм с шагом 60 см, который монтируется перпендикулярно стропилам крыши.

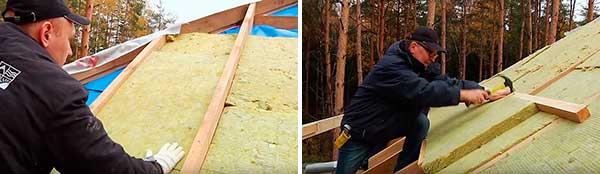

Важно: Для того, что – бы минеральная вата при укладке первого слоя не проваливалась, нужно набить черновую обшивку с внутренней стороны крыши, как показано на изображении ниже

После того, как закончили укладку утеплителя его нужно гидроизолировать, для этого советую использовать пародиффузионную мембрану. ЕЕ настил ничем не отличается от прокладки пароизоляции. Так – же укладываем материал сверху утеплителя с нахлестом 10 – 20 см, крепим строительным степлером и стыки проклеиваем клейкой лентой

Единственно на что здесь стоит обратить внимание – это то, что свес мембраны за контур утепления по всему периметру должен быть не менее 20 см

Обустройство обрешетки на крыше своими руками

Прежде всего, нужно сделать надежную обрешетку. Согласно технологии монтажа мягкого покрытия, должно иметься сплошное основание, которое придаст мягкому покрытию кровли требуемую прочность и жесткость.

Наличие обрешетки гарантирует равномерное распределение нагрузки на стропила, поэтому ее делают из трех слоев:

1. Контробрешетки. Ее строят из деревянных брусков, имеющих толщину 3 –4 сантиметра, и крепят поверх гидроизоляции вдоль стропильных каркасных ног. Этот слой служит для создания воздушной щели между покрытием и стропилами.
2. Разреженной обрешетки. Данную деталь основы под мягкий материал выполняют из обрезной доски размером 20х150 миллиметров. Элементы фиксируют перпендикулярно брускам контробрешетки с промежутком 30 –50 сантиметров.
3. Сплошной обрешетки. Ее строят из влагостойкой фанеры, обрезных досок или плит ОСП. Их укладывают всплошную с маленьким зазором, равным 1 –3 миллиметра, служащим для компенсации теплового расширения обрешетки.

Обустройство системы вентиляции

Предназначается данная система для обеспечения циркуляции воздушных масс, которая требуется для недопущения образования конденсата внизу основания кровельной конструкции. Если пренебречь устройством вентиляции, через время деревянные стропила начнут гнить, а в холодное время года наледь и сосульки станут постоянным явлением.

Ее составляющими элементами являются: основание толщиной не меньше 5 миллиметров, воздушные зазоры между ним и гидроизоляционным слоем, продухи и выходы. При создании естественного вентилирования обустраивают специальные отверстия, разместив их равномерно.

12 Монтаж примыканий

К примыканиям, в основном, относятся стыки ската кровли с горизонтальными и наклонными стенами, а так же дымовыми трубами.На стыке ската и стены прибивается деревянная треугольная рейка, на которую заводится элемент примыкания. В случае если стена кирпичная, её необходимо оштукатурить, и покрыть битумным праймером, потому что на стены и поверх гибкой черепицы укладывается ендовный ковер — на высоту 30-50 см. Вся тыльная площадь покрывается мастикой. Герметизация дымовых и вентиляционных труб делается из выкройки ендовного ковра. Верхняя часть ковра заводится в штрабу, и закрывается металлическим фартуком, с последующей герметизацией.

ТЕХНОНИКОЛЬ

Здесь есть один нюанс — монтаж выкройки должен учитывать каскадность воды. Поэтому сначала монтируют лицевую часть выкройки, она заходит на рядовую черепицу на 20 см. Левые, правые и тыльные части «уходят» под черепицу. Тыльную выкройку монтируют последней.

Отступ от трубы сбоку и тыла составляет примерно 8 см. Все места сопряжения, где нет самоклеящегося слоя, обязательно проклеиваются мастикой. Если труба широкая — более 50 см, то с тыльной части делается разжелобок.

Расход и метод нанесения герметизирующего клея

Для герметизации нахлестов рядовых плиток на ендовый ковер и подкладочного ковра, мест примыканий, проходов вентиляционных систем нужен битумный клей. Поговорим о расходе состава:

1. Чтобы обработать нахлесты подкладочного ковра (ширина нанесения клея – 10 см), нужно 0,1 литра клея на каждый м погонный.
2. Чтобы обработать нахлесты рядовой черепицы на ендову (ширина нанесения клея – 10 см), нужно 0,2 литра клея на каждый м погонный.
3. Чтобы приклеить рядовую мягкую черепицу на торцевых элементах (ширина нанесения клея – 10 см), нужно 0,1 литра клея на каждый м погонный.
4. Чтобы обработать кирпичные стены и трубы (по всей поверхности), нужно 0,7 литра клея на каждый м погонный.

https://youtube.com/watch?v=4BaXg5tjZeY

Перед работами, конечно же, нужно очистить основу от грязи, сыпучих материалов, масла; на пыльные и пористые поверхности нанести битумный раствор. Для клея вам пригодится шпатель, толщину слоя делайте около сантиметра. Швы в кирпичной кладке затирайте составом вровень с плитками. Склеивание произойдет уже через 3 минуты (полное высыхание – от одного дня до двух недель), поторопитесь! При низкой температуре перед нанесением состава подогрейте клей.

Правильный монтаж мягкой черепицы своими руками: технология укладки

Перед тем как укладывать черепицу своими руками, следует начать работы по качественной подготовке основания. Монтаж мягкой черепицы проводится по сплошной и ровной обрешетке, толщина которой зависит от шага стропил. Если он составляет 30 сантиметров, то используется влагостойкая фанера или ориентировано-стружечная плита (ОСП) толщиной в 9 миллиметров. При шаге стропил в 150 сантиметров толщина фанеры или ОСП должна составлять 27 миллиметров. Также в данном случае можно использовать обрезную доску толщиной 37 миллиметров.

В случае шаг стропил будет составлять 60, 90 или 120 сантиметров, то необходимо использовать листы толщиной соответственно 12, 18 и 21 миллиметров, либо обрезную доску толщиной 20, 23 и 30 миллиметров. Шаг стропил и обрешетки необходимо выбирать исходя из предполагаемой нагрузки на крышу. В качестве температурной компенсации размер зазора между листами фанеры или плит ОСП должен быть не более 3 мм, а между досками – не более 5 мм.

Нужно добиться идеальной гладкости поверхности основания, иначе тонкое покрытие из мягкой черепицы после монтажа выдаст все огрехи и неровности.

В обязательном порядке проверьте правильность утепления крыши, а также наличие пароизоляции, ветроизоляции и грамотно установленных вентиляционных зазоров.

Далее проводится укладка подкладочного ковра, перпендикулярно скату начиная снизу. Причем каждая следующая полоса материала при укладке должна перекрывать нижележащую на 10 – 15 сантиметров. Крепление подкладочного ковра к основанию обрешетки производится с помощью гвоздей, забивая их с шагом 20 сантиметров, стыки между полотнами необходимо проклеить скотчем.

До того как начать монтаж мягкой черепицы необходимо смонтировать металлические фронтонные и карнизные планки (капельники), которые будут защищать деревянное основание и обрешетку от попадания влаги. Крепление производится гвоздями, забивая их с шагом 10 см в шахматном порядке.

Затем необходимо провести обустройство ендов. Полосу ендовы необходимо раскатать поверх подкладочного ковра и удалив с нее защитную пленку приклеить с помощью самоклеящегося слоя. Далее ее необходимо прибить по краю гвоздями с шагом 10 сантиметров.

После окончания всех подготовительных работ можно начать проведение монтажа крыши из гибкой черепицы. С нижней части плитки удаляется защитная пленка и прижимается самоклеющимся слоем к поверхности. Затем каждый гонт необходимо прибыть гвоздями в четырех местах, так чтобы шляпки были закрыты следующим рядом мягкой черепицы. Обязательно перед окончательным крепежом проверьте с помощью доски или нитки геометрию рисунка.

Укладка мягкой черепицы осуществляется от карниза с центра ската. Самый первый ряд карнизной черепицы необходимо уложить на расстоянии 2 сантиметра от края карниза. После этого производится укладка первого слоя мягкой черепицы. Затем каждый следующий ряд укладывается так, чтобы закрывались стыки и крепежи предыдущего ряда и создавался правильный рисунок.

Заканчивается монтаж мягкой черепицы установкой конька. Для этих целей необходимо использовать специальную коньковую плитку. Она также укладывается на самоклеящийся слой и прибивается гвоздями с нахлестом в 5 — 10 сантиметров

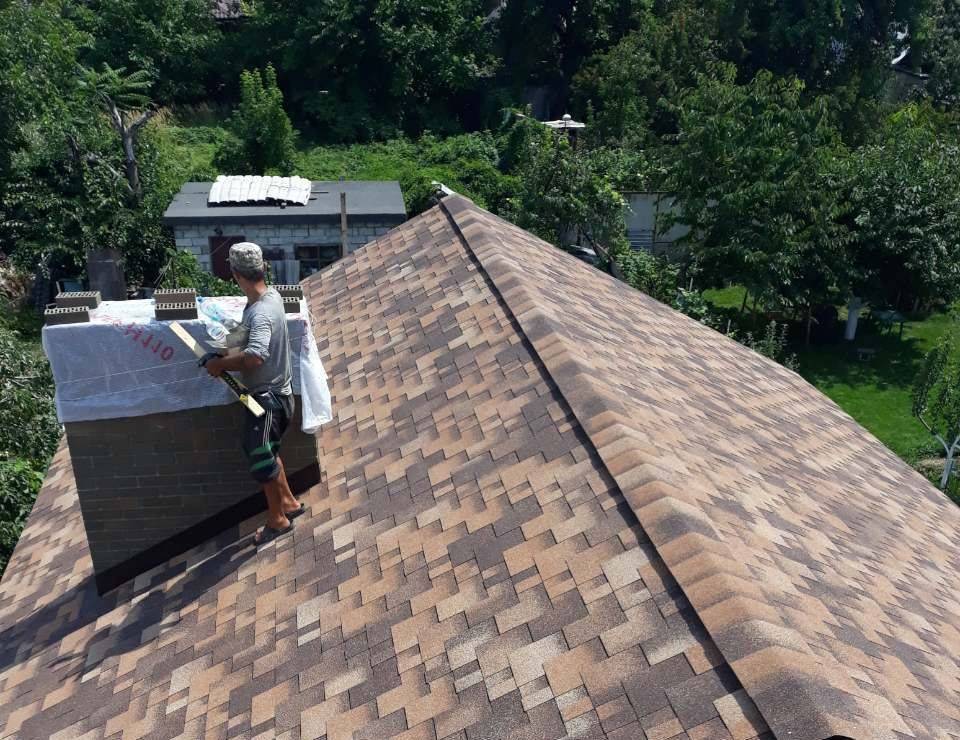

Особое внимание нужно уделить герметичности кровли вокруг труб, дымоходов

Монтаж мягкой черепицы можно также производить, не удаляя старого покрытия. При этом укладка на старое основание будет аналогично укладке черепицы с нуля. Как проводить монтаж мягкой черепицы правильно своими руками можно уяснить из видео к статье.
