Монолитная фундаментная плита: плюсы и минусы

Удачный консенсус двух видов фундаментов

Среди общего количества оснований для жилых домов отдельно выделяется один вид, который можно назвать монолитная плита на ленточном фундаменте. Он удачно сочетает все преимущества каждого из описанных выше вариантов. Конечно, изготовить ленточно-плитный фундамент без существенных затрат сил и средств не получится, но в результате вы получите лучший вариант из всех имеющихся.

Определяясь, какой лучше фундамент ленточный или монолитный следует знать, что и при использовании последнего строительство подвала и цокольного этажа очень затруднительны. Также сложно уложить под монолитной плитой коммуникации – сложность доступа не позволит осуществить ремонтные работы. При этом даже при грунтовых водах, залегающих под поверхностью грунта монолитная плита выручит всегда.

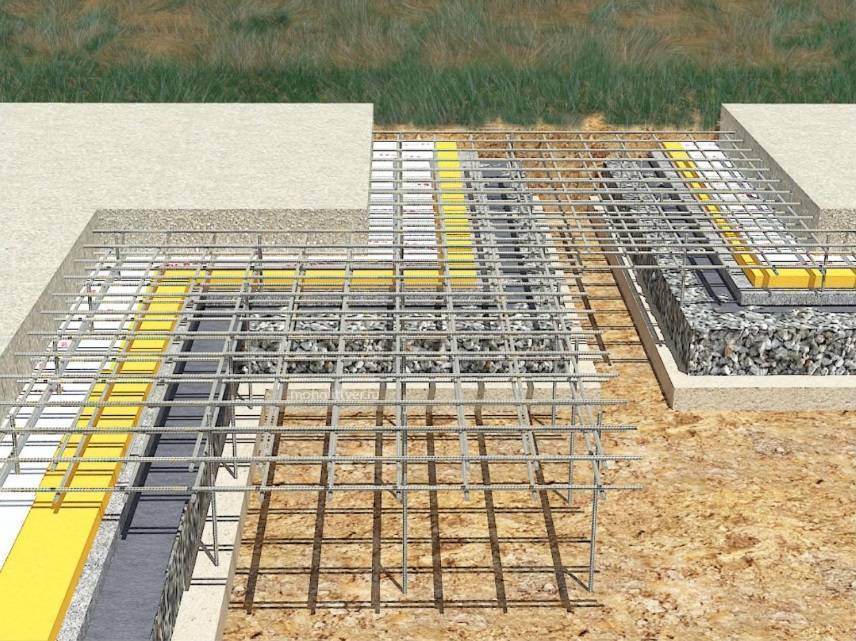

Конструктивно монолитная плита поверх ленточного фундамента может быть сравнима с перевернутой вверх дном чашей, которая стенками своими углублена в грунт, а на дне держит всю массу построенного дома. Процесс изготовления такого вида может быть представлен последовательностью следующих действий:

выполняется территориальная разметка участка под застройку с учетом габаритов будущего строения;
по всей площади плиты на ленточном фундаменте удаляется грунт на глубину около 40-50 см. При этом необходимо получить максимально плоское горизонтальное дно. Добиться этого можно только выборкой грунта, подсыпка может спровоцировать последующее вымывание рыхлого субстрата, что чревато лишними напряжениями в конструкции фундамента.
По периметру будущей монолитной плиты устанавливается щитовая опалубка из плоских листов или дощатых щитов. С наружной стороны обязательны частые подпорки с шагом 500-600 мм.
под будущими стенами выкапывается канава шириной не менее 400 мм и глубиной около метра. Аналогичные траншеи роют параллельно несущим стенам с шагом 3 метра или под несущими перегородками. При превышении одного из размеров дома 6 метров количество таких канав пропорционально увеличивают.
монолитная плита на ленточном фундаменте приобретет максимальную прочность только при использовании армирующего каркаса. Изготавливают его из стальных стержней круглого сечения, имеющих рифленую поверхность. Диаметр прутков подбирают в зависимости от условий эксплуатации основания. Оптимальными являются стержни радиусом 7 или 8 мм. Фундамент лента с плитой будет максимально прочным при условии наличия достаточного количества армирующих слоев. Каждый из них должен представлять собой сетку с ячейками 15х15 см. В канавы также укладывают армирующие каркасы.
Получить фундамент типа «плита на ленте» невозможно без использования больших объемов качественной бетонной смеси. Изготовить ее в таком объеме своими руками даже при использовании электромиксера не получится. Необходимо приобретать готовый бетон на специализированных заводах в количестве, необходимом для одновременной заливки всего монолитной плиты за один прием.
Независимо от того, какой вид основания — ленточный или монолитная плита предполагается к установке, получить бетонную конструкцию хорошего качества невозможно без использования вибрационного уплотнения жидкой смеси. Осуществляют это с помощью специального строительного приспособления – вибратора. При одноразовых работах покупать его нецелесообразно. Можно взять в аренду в специализированных организациях. Благодаря использованию такого приспособления плотность бетона монолитной плиты значительно повышается, из него удаляются воздушные пузырьки.
После заливки и уплотнения бетонную смесь необходимо выдержать без нагрузки не менее двух месяцев. За это время монолитная плита приобретет максимальные прочностные характеристики и просохнет.

Данным обзором мы пытались рассмотреть различные фундаменты: плита или лента, что лучше или хуже в тех или иных условиях. Однозначно нельзя рекомендовать определенный вид – все зависит от конкретных условий эксплуатации.

Виды фундаментов

Фундаменты любого сооружения закладывают ниже уровня грунта. Даже если это кирпичный забор. Заглубление в землю может быть от совсем небольшого, в 10 — 20 см, до полутора метров и даже больше (например, для свайных конструкций).

Под легкие постройки обычно закладываются мелкозаглубленные конструкции (выше уровня промерзания грунта). Если речь идет о капитальных сооружениях, то фундамент должен быть более заглубленным. Регламентируемое СНиП (Строительные нормы и правила) залегание фундаментов следующее: они должны заглубляться не выше уровня промерзания грунтов.

Фундаментные конструкции зданий и сооружений могут быть организованы из разных материалов — дерева, камня, железобетона. В зависимости от способа устройства различают такие виды фундаментных оснований:

Свайные фундаменты могут быть сборными или монолитными. Сваи можно организовывать различными способами: забиванием, ввинчиванием, бурением с последующим набиванием скважин и другими. Преимущественно сваи используют на слабых пучинистых (значительно увеличивающихся и уменьшающихся в объеме при изменении температур от положительных к отрицательным) или насыпных грунтах.
Столбчатые основания сооружаются в виде монолитных конструкций из бетона либо с использованием каменной кладки. Особый вид столбчатых оснований — фундамент стаканного типа, который собирается из готовых бетонных элементов, изготовленных в промышленных условиях. Такое название данный вид основ получил благодаря своей форме перевернутого вверх дном стакана с отверстием для установки колонны.Область применения такого вида фундаментных элементов достаточно узкая — в основном их организуют при сооружении производственных помещений. Однако, сейчас их нередко применяют и в качестве основы под каркасные сооружения. Технология сборки такой конструкции под жилые постройки точно такая же, как и под промышленные сооружения. Минусы ее в том, что сборка бетонного стакана требует использования специализированной и дорогостоящей в эксплуатации техники. Своими силами никак не обойтись.
Самые распространенные основания — это ленточные монолитные либо сборные конструкции. Ленточный сборный или монолитный фундамент организуют под сооружения приватных домов, которые создают значительную нагрузку. Это, например, двухэтажные кирпичные дома.

Из чего состоит ленточный фундамент

Монолитное сооружение способно нести более высокие нагрузки, чем сборная и тем более столбчатая конструкция. Монолитные фундаменты могут быть устроены в виде цельной железобетонной плиты.

Потребность в постройке

Таблица расчета ленточного фундамента для дома.

Как известно, в условиях нашего климата верхний слой грунта зимой промерзает. Содержащаяся в нем вода при замерзании расширяется, а грунт, вследствие этого, вспучивается. При промерзании на глубину 1,5 метра вспучивание грунта может составить 10-15 см.

Фундамент нужен прежде всего для того, чтобы эти процессы не перекосили или не разрушили дом. Кроме того, он помогает равномерно распределить нагрузку на основание дома, другими словами, на грунт. Его конструкция обуславливается весом строения, типом грунта, глубиной промерзания, также уровнем грунтовых вод. Разработаны три принципиально различных вида:

Заглубленный – опирающийся своим основанием на неподвижный непромерзающий грунт.
Мелкозаглубленный (плавающий) – твердая и прочная плита под домом, движущаяся вместе с оттаивающим и замерзающим грунтом. Из-за своей прочности он не дает дому разрушиться или перекоситься.
Утепленная монолитная плита, исключающая промерзание грунта под домом, для чего она тщательно утепляется по периметру.

Конструктивно фундаменты подразделяются на следующие типы:

столбчатый – самый дешевый;
свайный;
ленточного типа (сборный и монолитный);
плитный.

Как уже отмечалось, для малоэтажного строительства чаще всего применяются фундаменты двух последних типов. Выбор конкретного типа зависит от конструкции здания, величины передаваемых на основание нагрузок, несущей способности грунта.

Это интересно: Варианты гидроизоляции ленточного фундамента — выкладываем по порядку

Недостатки

Фундамент монолит имеет небольшие функциональные минусы. Прежде всего, укладывать плиту на наклонных поверхностях трудно — в таком случае существует всегда высокая вероятность сползания монолитной плиты вниз. Для решения такого рода трудностей существуют монолитные фундаменты с несколькими ребрами. Ребра, обращенные вниз, отливаются вместе с плитой и выполняют роль якоря.

Минусом монолитной плиты также является высокая стоимость ее заливки. При этом многие строительные компании могут предоставить свой расчетный калькулятор, в котором отображена цена установки различных видов оснований. Для сравнения, более низкую стоимость имеют только плиточные фундаменты. К тому же, надежность монолитной плиты полностью окупит все потраченные средства.

Правильность возведения фундамента, а также выполнения всех сопутствующих работ — залог долговечности построенного здания. Если стоимость монолитной плиты прекрасно вписывается в бюджет, выделенный на строительство нового дома, то такой монолитный фундамент будет наиболее практичным и прочным. Застройщики считают, что монолитная плита все стерпит, именно поэтому данный вариант заливки оснований часто используют при строительстве домов своими руками и без проекта.

Строение плитного фундамента

Плитный фундамент состоит из нескольких слоев:

Сделанная из крупного щебня дренажная подушка. Впоследствии на этот щебень во время строительства накладывается песок.
Гидроизоляция. Обычно используют виниловую пленку, которую накладывают сверху на дренажную подушку и на финальную стяжку. Кроме виниловой пленки иногда, по необходимости, используют рубероид, геотекстиль и другие материалы. Гидроизоляция фундамента – это обязательное требование при оборудовании цокольных этажей и подвалов. Для лучшей надежности нередко настил делают в два слоя.
Утеплитель. Его делают из экструдированного пенополистирола. Применение утеплителя не является обязательным, однако, помогает в дальнейшем существенно сэкономить на отоплении внутренних помещений.
Армирующий каркас. В него включается верхняя и нижняя сетка – они располагаются на пятьдесят миллиметров ниже и выше утеплителя. Между собой их жестко соединяют арматурные прутья толщиной около 16 миллиметров. Вяжут каркас отожженной проволокой или соединяют при помощи сварки.
Бетон. Используемый бетон должен соответствовать минимальным параметрам – морозостойкость F75 и марка M15.

Иногда, чтобы сэкономить строительные материалы, при возведении легких сооружений используют облегченную решетчатую плиту. У такой конструкции каркас будет металлическим, сделанным из ячеек каждая по полтора метра в ширину и длину. Это роднит плитный фундамент с ленточным, однако, в отличие от ленточного, где опоры размещаются исключительно под несущими конструкциями, в монолитных плитах они располагаются равномерно, образуя квадратные «соты».

Если плитный фундамент возводится под гаражное здание, слой бетона берут толщиной от двадцати до пятидесяти сантиметров.

Плита

Монолитная плита – это вариант основания дома, представляющий собой залитую площадку на все пятно застройки. Особенность такого основания в его цельности.

Заливка бетоном осуществляется непосредственно на площадке, причем одновременно по всей площади.

Монолитность обеспечивает основанию максимальную прочность и устойчивость к нагрузкам.

Перед заливкой бетона фундамент армируется. Это необходимо для придания конструкции устойчивости к растягивающим нагрузкам. Сплошная армированная бетонная плита выходит достаточно дорогостоящей.

Плюсы и минусы

Высокая стоимость возведения плитного фундамента не позволяет применять его во всех случаях.

Но он все равно часто применяется, так как имеет свои преимущества:

простота в обустройстве;
минимум земельных работ — плита относится к мелкозаглубленным основаниям и вкапывается всего на 2/3 своей высоты;
плита защищает здание от влаги, проникающей из почвы;
при плитном фундаменте проще укладывать черновой пол;
в периоды пучинистости грунта и при любых его подвижках плита сохраняет целостность здания;
монолитность фундамента не дает дому покоситься или покрыться трещинами;
на плитах можно строить достаточно габаритные здания;
долговечность – может прослужить более 150 лет;
возможность строить дома на слабых проблематичных грунтах.

Минусы такие:

необходимость продумывать подведение всех коммуникаций еще на этапе проектирования;
на участках с сильным уклоном или опасностью оползней такие фундаменты не сооружают;
в регионах с морозными зимами плиту необходимо дополнительно утеплять, что повышает стоимость строительства;
нет возможности возвести подвал или цокольный этаж;
в процессе строительства нужна спецтехника;
высокая стоимость – на основание под всей постройкой уйдет больше материалов.

Область и условия применения

Монолитные опоры применяются в тех случаях, когда нужно возвести здание из тяжелых материалов, построить дом сложной формы, застроить участок с проблемным грунтом.

Во всех случаях, когда при расчетах выясняется, что силы ленточной опоры будет мало, используют монолитные фундаменты.

Участок под дом с плитным основанием должен быть без выраженного рельефа. При этом он может иметь практически любой грунт. Такой вариант подходит для строительства на глинистой, водонасыщенной, пылевой, мелкопесчаной почве.

Чтобы плита не деформировалась в процессе эксплуатации здания, она должна быть мощной и с усиленным армированием. Ее толщина должна быть примерно 0,5 метра.

Что такое монолитный фундамент?

Уже одно только название данного типа основания говорит о его ключевой особенности. Монолитный фундамент – это цельное основание, которое создается непосредственно на месте строительства. Это и позволяет говорить о многочисленных преимуществах данного решения.

Существует некоторая путаница в вопросе, что же называть монолитным фундаментом. Во многих источниках монолитное основание делят на два типа, выделяя монолитно-ленточный и монолитно-плитный виды, но это не совсем правильно.

Монолитно-ленточный фундамент обустраивают только по периметру возводимого здания и под его несущими стенами. Основание получает форму широкой ленты, откуда и пошло его название. Решение отличается достаточной прочностью, относительной простотой создания и возможностью обустроить цокольный этаж.

Говоря о монолитном фундаменте, обычно подразумевают монолитный плитный фундамент, потому в данном материале делаем упор именно на этот тип конструкции. Монолитная плита – наиболее прочный и универсальный вариант. Армирование и заливка бетоном выполняется подо всем зданием, что требует достаточных финансовых вложений, но они окупаются сторицей. Монолитная плита позволит возвести надежный дом на участке с пучинистыми грунтами и в местах с высоким уровнем грунтовых вод. При каких-либо движениях почвы фундамент будет двигаться целиком, потому исключены деформации самого основания и дома.

Иногда к монолитным фундаментам относят столбчатый, имея в виду, что столбы заливаются непосредственно на месте строительства. Такие опоры проектируют в тех местах, где предполагается наибольшая нагрузка (внешние и несущие стены, углы, пересечения стен). Мы же под монолитным будем подразумевать исключительно фундамент на основе монолитной плиты.

Монолитная опорная плита

Схема расчета монолитного перекрытия.

Все чаще при малоэтажном строительстве используется плитный фундамент. Его применение особенно результативно на сложных грунтах: просадочных, пучинистых, с повышенным уровнем грунтовых вод. Сдвиги грунта не оказывают в этом случае влияния на дом: опускается или поднимается вся плита. По этой причине такой фундамент называют плавающим, построенный на нем дом движется вместе с ним как одно целое. Монолитная плита надежно защищает дом от сезонных деформаций и перекосов.

Плита, за счет увеличенной площади опоры, устойчива к нагрузкам, возникающим при замерзании и оттаивании грунта или его просадке, успешно противостоит неблагоприятным условиям окружающей среды. Ее можно использовать в качестве фундамента для любых домов: монолитных, каркасных, кирпичных, деревянных.

Для обыкновенного загородного дома достаточна толщина монолита в 40 см. Из них 10 см заглубляются в грунт. Технологически плитный фундамент формируется следующим образом:

сооружается котлован, его дно утрамбовывается, делается подсыпка из песка и гравия;
на подсыпку укладывается гидроизоляция, которая заливается тонким слоем бетона;
вяжется каркас из арматуры, содержащий, как минимум, два слоя, жестко связанных между собой;
основание полностью бетонируется, лучше в один прием, без длительных перерывов между подачами бетона.

Схема расчета бетона

Монолитная плита предъявляет повышенные требования к армированию, поскольку в ней могут возникать нагрузки на изгиб в любом направлении, а порой и скручивающие нагрузки. Используется арматура с диаметром 12-16 мм, обязательно ребристая, для лучшего сцепления с бетоном. Арматура не должна быть грязной или ржавой.

Промежутки между соседними прутьями – 20-40 см. На 1 м2 фундамента расходуется около 14 м арматуры. Расход арматуры здесь значительно больше, чем для фундаментов других типов. А если учесть, что расход бетона тоже выше, неудивительно, что стоимость монолитной плиты довольно высока.

Подобно ленточному фундаменту, монолитная плита может быть мелкозаглубленной и глубокозаглубленной. Последняя требует рытья глубокого котлована, но зато обеспечивает высокую несущую способность. Обходится это дорого, поэтому в индивидуальном строительстве глубокозаглубленная монолитная плита – большая редкость.

Для устройства мелкозаглубленной монолитной плиты обычно снимают верхний слой почвы, а вместо него делают подсыпку из песка и гравия. Устойчивость к морозному пучению обеспечивается утеплением грунта вокруг плиты.

Верхняя, гладкая сторона плиты обычно служит полом подвала или цокольного этажа. Использование монолитной плиты для возведения дома без цокольного этажа или подвала вряд ли целесообразно.

Выводы из содержания этой статьи очевидны:

Если грунт достаточно прочен, уровень залегания грунтовых вод невысок, а строящийся дом – легкий, можно ограничиться недорогим мелкозаглубленным ленточным фундаментом.
При тех же природных условиях, но для более солидного дома, тем более с подвалом или цокольным этажом, стройте глубокозаглубленный ленточный.
На сложных грунтах с повышенным уровнем грунтовых вод нужно возводить плитный фундамент.
