Как сделать Многоуровневые потолки из гипсокартона и натяжные своими руками с подсветкой: Пошаговая инструкция

Деревянный или металлический?

Существует несколько вариантов выполнения обрешетки для крепления ГКЛ на потолке.

Она может быть сделана из дерева или из металлического профиля. Главные достоинства деревянного каркаса – экологичность, доступность материала и простота сборки. Но и недостатков немало:

• Как правило, такой каркас используют только при ровной базовой поверхности. Выравнивать с его помощью стены или потолок – сущее мучение.
• Перед сборкой все элементы конструкции необходимо тщательно обработать антисептическим раствором. Иначе нельзя гарантировать долгий срок их службы.
• Деревянную обрешетку не используют в помещениях, где влажность превышает 12 %. При больших показателях элементы конструкции будут набухать и коробиться.
• При монтаже требуется оставлять зазоры между стеной и брусками, компенсирующие смещение геометрии последних под воздействием температуры и влаги.
• Деревянный каркас считается менее прочным, чем конструкция из металлопрофиля.

Металлический каркас лишен этих недостатков. Он устойчив к воздействию внешней среды и микроорганизмов, прочен и практичен. При наличии минимальных строительных навыков и необходимых инструментов его несложно собрать своими руками. Монтаж каркаса из профиля потребует тщательного расчета необходимого материала и различных вспомогательных элементов: подвесов, крабов, соединителей.

Первый способ установки каркаса из профилей

Первый метод довольно легок в исполнении и понятен. Разметка и монтаж однослойного каркаса по всему периметру потолка несложен. Но есть несколько тонкостей в расположении потолочных профилей. Они помогут сделать конструкцию прочной и надежной, при разумных затратах сил и средств.

Схема для двухярусного потолка, первый вариант

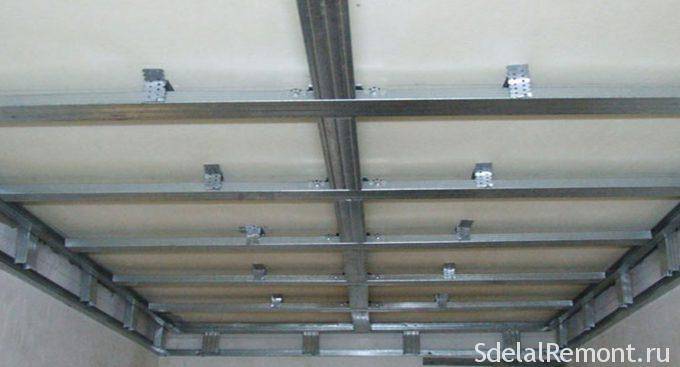

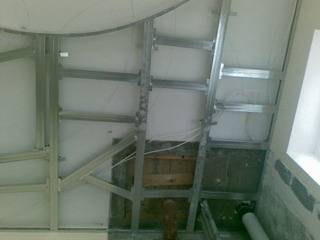

Чтобы сделать такой каркас двухуровневого потолка из гипсокартона, будут нужны направляющие потолочные профили (ПНи ПП) и потолочные профили (ПП). Направляющий профиль крепится ко всем стенам комнаты. При этом линия разметки не должна отклоняться от выбранной горизонтали. Разметку линии лучше всего производить при помощи лазерного уровня и отбивочного малярного шнура. Минимальный отступ от бывшего потолка до линии будущего – 6 см. ПНП располагают так, чтобы разметка проходила снизу. К стене профиль прикрепляют с помощью дюбель-гвоздей Ø6-8 мм с расстоянием между ними 40-60 см.

Потолочный профиль в обрешетке разделяют на продольный и поперечный. Они образуют ячейки прямоугольной формы, обычно со сторонами 60х50 см. Продольный является основой конструкции и располагается параллельно длинным стенам комнаты. Он крепится к потолку прямыми подвесами, которые принимают на себя большую часть веса листов ГКЛ. Подвес фиксируется к потолку анкер-клиньями для надежности.

Схема соединений потолочного профиля

Расстояние между центрами продольных профилей равно 60 см, если площадь потолка большая. Одним концом ПП заводится в направляющий профиль и притягивается к нему саморезом. Другой фиксируется прямым подвесом, ближайшим к этому концу. Горизонт контролируется лазерным уровнем. Металлические части каркаса соединяются между собой саморезами 9мм. Когда длины профиля недостаточно, к нему прямым удлинителем присоединяется недостающий отрезок ПП. Этот кусок, естественно, фиксируется в направляющем профиле и к потолку минимум на один подвес (в зависимости от длины отрезка).

Поперечные профили представляют собой отрезки ПП, длина которых на 0,5-1,0 см меньше расстояния между продольными профилями. К каркасу их крепят с помощью одноуровневого соединителя (краба) с расстоянием в 50 см между центрами. Краб фиксируется со всех сторон для надежности. Полученный каркас выглядит так:

Для узких комнат и коридоров шириной 2,5-3 м имеет смысл расположить продольные профили поперечно на расстоянии в 40 см. В этом случае достаточно проложить лишь одну линию поперечных профилей посередине потолка (см. фото ниже).

Конструкция каркаса для узких помещений

Второй уровень создается таким образом. К стене прикрепляется направляющий профиль как для первого уровня; расстояние равно планируемой высоте, но не менее 6 см. На собранную обрешетку наносится линия нового уровня. По этой линии саморезами ПШ крепится направляющий профиль. Затем в этот профиль вставляются и крепятся шурупами куски ПП; их длина соответствует высоте 2-го уровня потолка. Снизу их концы закрывают ещё одним ПНП с фиксацией саморезами.

Монтаж двухуровневого потолка из гипсокартона заканчивается соединением направляющего профиля, прикрепленного к стене, и границы нового уровня частями потолочного профиля нужной длины. Один конец отрезка вставляется в ПНП, а другой ножницами по металлу разрезается на 3 см по линии сгибов. Боковые лепестки отгибаются. Потом все три получившихся лепестка крепятся саморезами к профилю границы уровня.

Второй уровень потолка крепится к первому

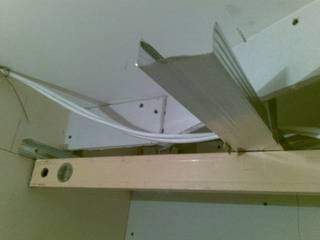

Часто для создания волнистой границы второго слоя вместо обычных профилей используют арочный. В этом случае высота потолка увеличится на ширину арочного профиля.

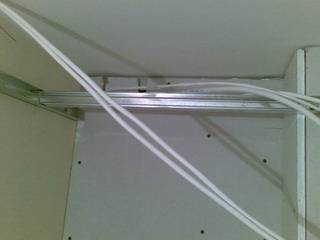

Прокладывается электропроводка к местам будущего расположения светильников и люстр. Провода укрываются в специальные диэлектрические гофрированные трубки, которые пластиковыми хомутиками крепятся к подвесам. Прокладывать открытую проводку внутри ПП не рекомендуется!Каркас под двухуровневый потолок из гипсокартона готов.

Работа с гипсокартоном

Перед установкой гипсокартона окончательно оформляется надпотолочное пространство. Все провода помещаются в гофрированные трубки, намечаются контуры установки осветительных приборов и в гипсокартоне вырезаются отверстия для них, проводится вентиляция и укладывается утеплитель. Ниже приводится алгоритм действий и даются рекомендации по установке ГКЛ.

Таблица №3. Монтаж листов гипсокартона пошагово.

Шаги, иллюстрации
Описание действий

Шаг 1

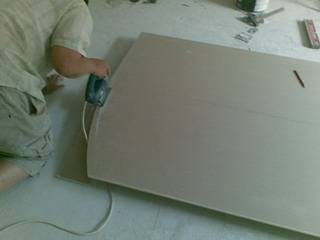

Листы разрезаются для удобства крепления

Важно разрезать их так, чтобы размеры получившихся блоков соответствовали размеру ячеек каркаса. Все кромки обрабатываются и выравниваются.

Шаг 2

Хорошо, если лист во время его крепления к каркасу будет поддерживаться помощником

Но если работы приходится выполнять в одиночку, то можно воспользоваться распоркой, устанавливающейся между полом и листом – она прижмет гипсокартонный блок к потолку.

Шаг 3

Перед началом работ профили уплотняются лентой, которая придает дополнительную амортизацию и звукоизоляцию.

Шаг 4

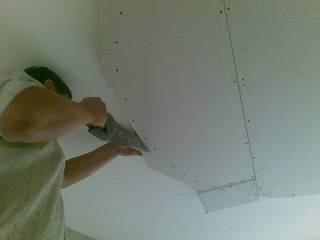

Блоки ГКЛ прикрепляются с помощью саморезов своими краями к каркасу. Расстояние от кромки до места крепежа ГКЛ должно составлять 2 см. Интервал между саморезами составляет 10-15 см. Их шляпки углубляются в материал на несколько миллиметров.

Шаг 5

Есть два способа укладки гипсокартона: поперечный и продольный. Продольный способ предполагает совпадение длинной стороны листа с продольным профилем, при поперечной укладке они перпендикулярны друг другу.

Шаг 6

Сначала крепятся листы, прилегающие к углам стены, затем идущие по периметру, а в конце крепятся листы по центру потолка.

Шаг 7

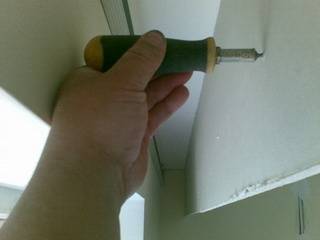

Шурупы должны входить в металлопрофиль на глубину не менее одного сантиметра. Если используется гипсокартон большой толщины, то стоит учитывать это требование и подбирать саморезы соответствующей длины.

Шаг 8

Если размер листа гипсокартона превосходит размер ячейки каркаса, то необходимо крепление не только по краям, но и по тому месту, где под ним проходят скрытые профили каркаса. Для этого лист ГКЛ предварительно размечается.

Шаг 9

Интервал между листами равен 1-2 мм.

Шаг 10

Стыки участков гипсокартона должны проходить по профилю и только по нему.

Шаг 11

При неудачном креплении шурупа он изымается, а новый вкручивается на расстоянии не менее 5 см. Это обусловлено тем, что место неудачного крепления становится неустойчивым

Необходимые материалы для сборки гипсокартонной потолочной конструкции

Для создания навесного потолка из ГКЛ понадобятся:

• листы гипсокартона (их тип подбирается с учетом индивидуального технического задания и формата помещения);
• металлический профиль (с его помощью создается каркасный скелет для будущей конструкции);
• анкер-клин потолочный (позволяет быстро и надежно крепить на потолок металлопрофиль);
• строительный нож со сменными лезвиями (для резки ГКЛ на необходимые фрагменты);
• аккумуляторный шуруповерт и саморезы с прессшайбой (для крепления гипсокартона к профилю);
• перфоратор (для создания отверстий под анкерные болты);
• распорные дюбели;
• специальная лента для уплотнения ГКЛ;
• строительный узкий шпатель;
• шпаклевка для последующей отделки.

Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

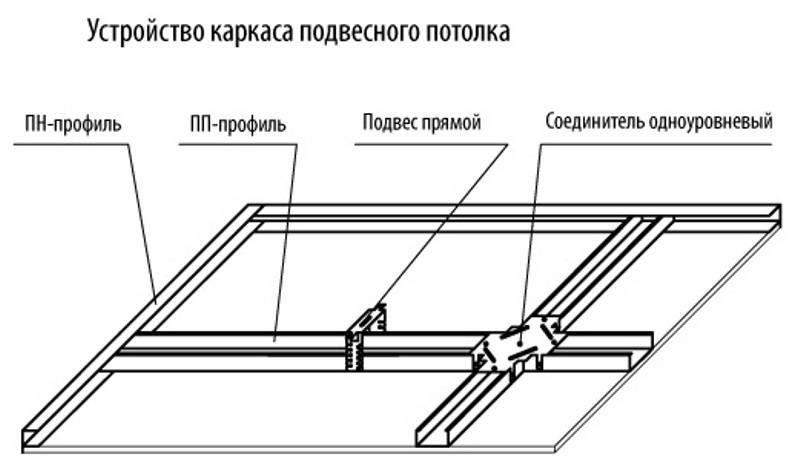

Устройство каркаса подвесного потолка

1. Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.

2. Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.

3. Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.

4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Наименование	Высота, мм	Ширина, мм	Длина, мм	Масса на 1 м длины, кг
ПП 60/27	60	27	2750, 3000, 4000 и 4500	0,6
ПНП 28/27	28	27	2750, 3000, 4000 и 4500	0,4
ПА 60/27	60	27	2750, 3000, 4000 и 4500	0,6

Подготовительные работы перед монтажом каркаса из профилей

После составленного проекта комнату следует освободить от лишних, мешающих процессу вещей, мебели и других предметов.

1. С потолка снимаются обои или облупившаяся краска.
2. В местах набухшей штукатурки, следует всё удалить, дыры зашпаклевать. В некоторых случаях (трещины) применяется армированная лента.

Подготовительный процесс является важным этапом в создании гипсокартонной конструкции. Поскольку поверхность будет закрыта от глаз, неизвестно как поведет себя старая штукатурка (она обвалится на парящий потолок и отяжелит конструкцию), трещина – может пойти дальше и расшириться.

Полезные советы

Гипсокартонный потолок, состоящий из двух уровней и подсветки, считается сложной конструкцией, поэтому, чтобы правильно выполнить его установку, необходимо предварительно составить эскизы будущей композиции, затем собрать систему. Несмотря на то, что процесс монтажа может показаться непростым, с ним вполне реально справиться самостоятельно.

Для начинающих мастеров при установке двухъярусных потолков рекомендуется использовать следующие полезные советы:

• Второй уровень подвесной системы выполняет декоративную роль, поэтому к оформлению его дизайна нужно отнестись ответственно, подобрав необычные идеи. От форм и размеров второго яруса будет зависеть технология монтажа конструкции, так как часто фигуры могут иметь вырез или же спускаться к первому уровню.
• Установку следует начинать с замеров периметра потолка и определения высоты для каждого яруса. Чтобы расчеты были выполнены правильно, следует пользоваться лазерным или гидравлическим уровнем. Для каждого уровня системы ставится метка, после чего крепится отбивочный шнур, и оформляется рабочая плоскость.
• Рисунок будущего потолка чертится непосредственно на плитах перекрытия, чтобы зафиксировать ровность линий, на поверхности крепят профили UD.
• Чтобы придать конструкции объем, нужно делать направляющие из профилей CD. При этом во время работы с профилями необходимо оставлять небольшой запас длины.

• Профили фиксируются специальными саморезами по металлу. Если нужно, то их можно изгибать в любую сторону конструкции. В том случае, когда профиль размещен противоположно потолку, то его направление выравнивают следующим образом: делают надрезы до основания через каждые 5-10 см, после чего направляют сегмент в нужную сторону.
• Вырезы в гипсокартонном потолке нужно делать из жестких профилей, которые смогут выдержать нагрузку. Их крепят к потолку при помощи П- образных кронштейнов.
• Все несущие профили, в отличие от обычных стеновых конструкций, монтируют с промежутком 40 см. Чтобы повысить их прочность, можно делать шаг в 30 см. Подобная перестраховки увеличит прочностные характеристики каркаса и защитит конструкцию от возможного растрескивания под воздействием веса второго яруса.

• В отличие от стен несущие профили потолка фиксируются непосредственно к самому перекрытию, поэтому крепления подвергаются огромной нагрузке. Чтобы сделать систему прочной, следует дополнительно присоединять к профилям металлические кронштейны, соблюдая дистанцию не менее 60 см.
• Процесс изготовления каркаса и обшивки его листами гипсокартона желательно совмещать. Поэтому лучше всего вначале обшить второй ярус, а уже потом заняться отделкой первого основного. Таким образом работу выполнять быстрей и удобнее.
• Самым сложным в оформлении двухуровневого потолка может показаться изгиб листов гипсокартона. Для этого их традиционно размачивают, после чего выравнивают специальным валиком, но все это можно сделать и по-другому. Если необходимо создать фигуры маленького радиуса, то гипсокартон хорошо согнется и на сухую. Чтобы его не сломать, необходимо сделать ровные надрезы по параллели, соблюдая шаг 5 см. Полученная в результате заготовка легко выгнется и зашпаклюется.

• Чтобы потолок оригинального дополнил интерьер помещения, следует побеспокоиться о его подсветке. Для двухуровневых систем идеальным вариантом освещения считаются светодиодные ленты. Их лучше всего крепить по периметру нижнего яруса, который формирует небольшую нишу. В итоге получится потрясающий эффект света. При этом нижний уровень должен выступать за периметр каркаса на 50 или 70 мм. Края листов гипсокартона выравнивают по всем границам, затем подкладывают направляющие профили и монтируют светодиодную ленту.
• Дизайн двухъярусного потолка необходимо подбирать строго в соответствии со стилем оформления помещения. Он должен гармонично сочетаться с отделкой стен и напольным покрытием. В зависимости от функционального предназначения комнаты можно установить конструкции, визуально разделяющие пространство на отдельные зоны.

Подготовка

Рассмотрим процесс создания потолка из гипсокартона своими руками на примере монтажа одноуровневой конструкции площадью 5 кв. м (1,8х2,7 м). В качестве декоративной отделки возьмем обои.

Покупка материала

Требуемое количество гипсокартона рассчитывают следующим способом:

1. Площадь комнаты (5 кв. м) делят на площадь листа (1200х2500 – это 3 кв. м), получается 1,6.
2. Полученное значение умножают на поправочный коэффициент (в этом случае 1,3). Полученное число округляют до целого.

Для обрешетки используют потолочный профиль или деревянные рейки. Металлический профиль в данном случае предпочтительнее, т. к. рейки при высокой влажности могут деформироваться и испортить конструкцию.

Потолочный профиль продается отрезками длиной от 2,75 до 4,5 м. В рассмотренном случае уместен выбор реек 4 м длиной. Их количество зависит от шага крепления. Традиционно обрешетка крепится с шагом 35-40 см. В данном случае нужно 6 реек длиной 180 см, т. е. 3 рейки по 4 м.

Направляющий профиль крепится по периметру комнаты. Является несущей конструкцией для обрешетки. Продается рейками длиной от 2,75 до 4,5 м. В рассмотренном случае для монтажа направляющих достаточно 2 рейки по 4,5 м.

Подвесы – крепежные элементы для монтажа профиля. Их количество рассчитывается с учетом шага в 40-50 см. На одну подвесную планку длиной 1,8 м понадобится 4-5 подвесов. Лучше всегда брать с небольшим запасом.

Крепеж (дюбели, анкерные клинья, саморезы черного цвета и «клопы»). Количество метизов определяется общим количеством материалов.

При создании потолка из гипсокартона своими руками нужно заранее продумать освещение. К примеру, вместо одной люстры устанавливаются 4 софита по углам потолка. Для этого понадобится:

• провод сечением 0,5 мм;
• двойной выключатель;
• подрозетник;
• сами софиты.

Для заделки стыков необходимы:

• серпянка;
• универсальная шпатлевка для выравнивания поверхности;
• обои (2 рулона с шириной 50 см);
• грунтовка;
• обойный клей.

Для завершения конструкции используется потолочный плинтус (метраж согласно размеру периметра) и клеевой состав типа жидких гвоздей.

Инструмент для монтажа своими руками

Для разметки потребуется:

• строительный уровень;
• отбивочная нить;
• измерительная рулетка;
• монтажный карандаш или маркер.

Для монтажа каркаса:

• ножницы по металлу;
• перфоратор или ударная дрель;
• шуруповерт.

Для гипсокартона:

• нож по гипсокартону;
• кромочный рубанок или нож;
• шпатели и ведро;
• строительный миксер;
• кисть и валик;
• наждачная бумага средней и мелкой фракции.

Установка каркаса для потолка

Чтобы работу выполнить верно, необходимо точно поставить метки. Для этого используем угольник и карандаш. Сначала ставим метки, на какое расстояние будет опущен потолок, после – на сколько он будет удален от стен. Все эти размеры вы устанавливаете на собственное усмотрение, но они должны быть равными.

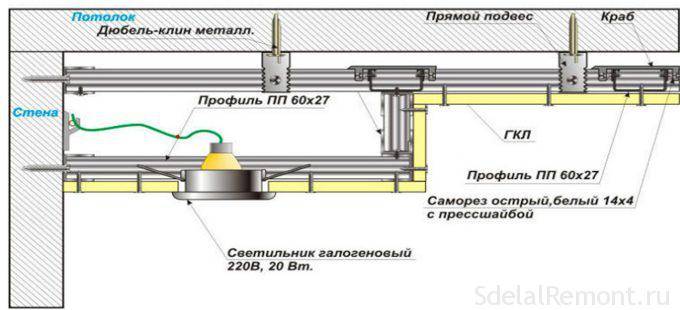

Схема монтажа многоуровнего потолка.

Далее в точности по разметкам при помощи шуруповерта закрепляется профиль, после чего с шагом в 40-50 см в профиль фиксируются подвесы. Данная работа выполняется при помощи саморезов.

Если установка была верная, то в итоге у вас должен образоваться короб с выступами. Далее полученная конструкция скрывается при помощи профиля и идет обшивка гипсокартоном.

Чтобы потолок не потерял свои идеально ровные размеры, гипсокартон нарезайте точно и используйте только хорошо заточенные ножницы.

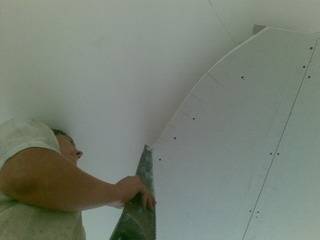

Следующий этап – это обшивка каркаса. Сперва накладывается гипсокартон на вертикальную часть, после чего оформляется торцевая горизонтальная часть. На этом все, основа потолка готова, осталось лишь установить нишу для подсветки.

Для этого между основным потолком и подвесным делается бортик размером в 5 см – это минимальное расстояние. Максимальное зависит от того, сколько светильников или лент вы будете устанавливать, а также на какое расстояние вы опустили потолок.

Подготовив все необходимые для установки подсветки условия, можно с легкостью перейти к данному этапу работы.

Светодиодные ленты продаются по 5 м. Фиксироваться она может как в вертикальном, так и в горизонтальном положении, так как основание – это клеевая лента.

Изначально проверьте, все ли светодиоды активно работают. Если все как положено, то подсветку можно клеить.

В том месте, где были выведены провода, устанавливается и блок питания, от которого будет работать дистанционное управление.

Планируя ремонт в комнате, нельзя обойти вниманием потолок, который не только выполняет важные функции, но и становится частью интерьера. Рынок предлагает большое количество видов материалов для этого покрытия, но, пожалуй, одним из самых богатых на варианты является гипсокартон

Особенно полюбили дизайнеры многоуровневые потолки из ГКЛ, которые дают возможность создавать уникальные по дизайну комнаты.

Один из основных плюсов такого вида покрытий – это как раз неограниченные формы, которые может принимать гипсокартон. Благодаря этому на потолке и стенах можно сооружать арки, ступеньки, навесы, симметричные фигуры и так далее, варианты зависят только от вашей собственной фантазии. В Интернете и специализированных журналах можно найти уже осуществленные проекты, которые подразумевают наличие многоуровневых потолков из гипсокартона, но можно спланировать и расчертить план и для собственной уникальной конструкции.

Часто прием опускания какой-то части покрытия используется для монтирования дополнительных (или основных) элементов освещения. Это способствует функциональному зонированию помещения и дает возможность эффективнее осветить участки, где это необходимо: например, рабочее место на кухне или область над зеркалом в ванной комнате. Многоуровневый потолок из гипсокартона в этом плане – идеальное решение, и сделать такой монтаж своими руками совсем несложно.

Это как раз еще один немаловажный фактор: несмотря на то, что сооружение может показаться сложным, на самом деле достаточно следовать инструкциям, и сделать его можно будет самому. Кроме того, ярусный потолок представляет собой довольно прочную конструкцию, которая прослужит вам долгие годы и не будет требовать замены, повторной окраски и т.д

Еще одно важное достоинство – это возможность скрыть под ним все системы коммуникаций, даже громоздкие трубы, которые часто портят вид в санузлах

Монтаж каркаса

Порядок работ:

• В направляющих заранее сверлятся отверстия под дюбель-гвозди с намеченным шагом (иногда они сделаны еще на этапе изготовления производителем).
• На прилегающую к стене сторону наклеивается демпферная лента. Она нужна для того, чтобы звуковые колебания не передавались от стены на каркас.
• Направляющие крепятся к стене. Нижняя кромка профиля должна совпадать с линией на стене.
• Производится монтаж подвесов. Шаг между ними – 60 см. Если каркас ячеистого типа, попадать они должны между перемычками.
• Несущие профили необходимо подрезать примерно на сантиметр. Это нужно, чтобы конструкция не деформировалась при возможном расширении металла под действием температуры.
• Монтаж профиля начинают с места сопряжения его с направляющими. Для фиксации применяют саморезы по металлу.
• Выровняв несущие рейки уровню, прикрепляют их к подвесам. Все профили должны находиться строго в одной плоскости.
• Если конструкция состоит из ячеек, крепятся поперечины. Предпочтительно располагать их в шахматном порядке. Места соединений усиливаются крабами.

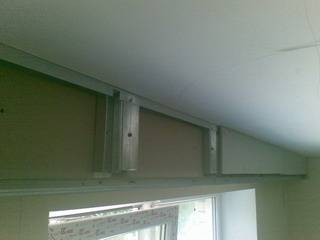

К направляющим сначала крепятся вертикальные стойки нужного размера, а потом – нижние кромки. Все элементы соединяются между собой шурупами или при помощи просекателя.

Технология монтажа многоуровневых потолков из гипсокартона

Далее представлена технология многоуровневых потолков, которые можно использовать в различных помещениях. Принцип установки потолка такого типа рассмотрим на примере наиболее простой конструкции — прямолинейного короба, проходящего вдоль всего периметра потолка. Ширина короба обычно берется равной 400—500 мм, а высота — в зависимости от дизайн-проекта и расположенных в запотолочном пространстве коммуникаций.

Перед тем, как начать монтаж многоуровневого потолка из гипсокартона, необходимо сделать по периметру помещения разметку горизонтального уровня нижней части короба. По этой линии по всему периметру помещения устанавливают профиль направляющий потолочный ПНП 28/27.

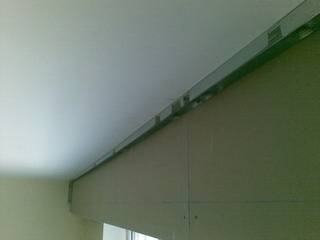

Следующая операция — монтаж ПНП-профилей по линии границы короба. Сначала необходимо сделать два одинаковых комплекта ПНП-профилей. Один из них крепят к базовому потолку. Нарезают из отходов ПНП-профиля заготовки длиной 120—140 мм. Начиная от края, прикручивают эти отрезки ко второму комплекту ПНП-профилей шурупами-саморезами с шагом 600 мм.

Монтаж многоуровневых потолков продолжается тем, что нарезают из потолочного профиля ПП 60/2~1 отрезки, длина которых равна расстоянию от базового потолка до ПНП-профиля, закрепленного на стене. Вставляют получившиеся стойки-подвесы в ПНП-профилъ, закрепленный на потолке, и прикручивают шурупами-саморезами с шагам 600 мм.

Нарезают из ПП-профиля отрезки длиной, равной расстоянию между горизонтальными ПНП-профилями, и закрепляют их шурупами-саморезами по металлу. После того как каркас подобным образом будет смонтирован по всему периметру помещения, можно будет приступать к его облицовке гипсокартоном.

После этого вставляют ПНП-профилъ с прикрученными к нему отрезками в ПНП-профили, закрепленные на стенах. Выравнивают его и прикручивают шурупами-саморезами по металлу к вертикальным ПП-профилям.

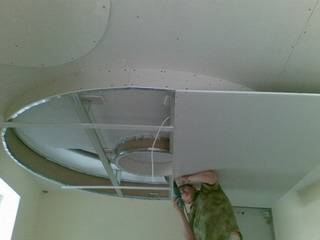

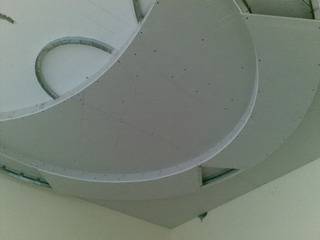

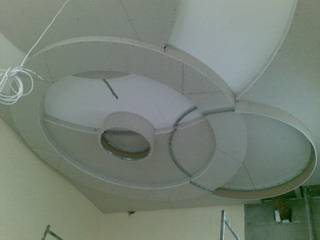

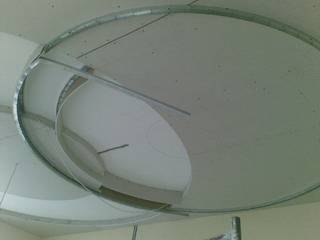

Достаточно часто многоуровневые потолки могут содержать один или несколько криволинейных элементов («волн»). Наиболее распространенный из них представляет собой волнообразную ступеньку, которая служит для нестрогого (в отличие от прямой ступеньки) подчеркивания или выделения какой-либо части помещения. То есть решает ту же задачу зонирования, но более оригинальным способом.

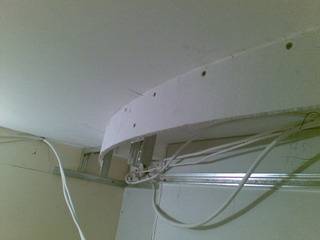

Монтаж потолка, содержащего криволинейные элементы, следует начинать с традиционной разметки

При этом необходимо обратить особое внимание на точность позиционирования, а также на правильность проектирования мест установки светильников — любые отклонения и неточности обязательно будут подчеркнуты игрой света и теней

Затем подготавливают из потолочного натравляющего профиля два одинаковых комплекта изогнутого профиля. Для этого острыми ножницами по металлу делают в нем разрезы через каждые 50—150 мм (в зависимости от радиуса изгиба). При этом следует придерживаться следующего правила; если торцевая часть криволинейного элемента вогнутая — делается прямой разрез, а если она выпуклая, нужно делать не разрезы, а треугольные вырезы.
