Металлический гараж своими руками: самостоятельная сборка гаража, чертежи

Схема гаража

Начать следует именно с этого. Гараж – это общее название крытого стояночного места, а что конкретно нужно именно нам?

Габариты

Если бокс рассчитывается под 1 легковую машину, то оптимальными считаются параметры 3 х 5 (м). Этого достаточно, чтобы дополнительно установить рабочий стол (как сделать верстак, читайте здесь), смонтировать полки, шкафчики и тому подобное. То есть обустроить собственный мини-автосервис (домашнюю мастерскую).

Соответственно, бокс на 2 единицы техники должен быть шире – порядка 4,5 м. Следует ориентироваться и на марки машин. Ведь после постановки в бокс они не должны стоять вплотную так, чтобы было невозможно открыть дверцу, не задев «соседа».

Крыша гаража

Вариантов всего 2 – одно- (плоская) или двускатная. В принципе, при сборке гаража из металлопрофиля разница небольшая, так как в последнем случае не придется сооружать мощную систему стропил, как это делается при строительстве жилых домов. То, что расход материалов будет большим – минус, но увеличение полезного пространства – плюс.

Ворота

Какие они будут – поворотные, распашные (как сделать такие ворота — читайте), количество створок, будет ли в одной из них дверь? Со всеми этими нюансами следует определиться заранее.

Погреб, смотровая яма

Как правило, эти дополнительные «объекты» встречаются практически в каждом боксе. И если яма еще под вопросом, то хранилище продуктовых запасов – непременный атрибут практически любого гаража. Поэтому при определении его размеров нужно учесть удобство расположения погреба и пользования им.

Каркас гаража

Из чего его сооружать? В принципе, профлистами можно обшить что угодно. Например, брус.

Работать с древесиной несложно, но ее недостаток известен – необходимость в систематической обработке материала препаратами от гниения (огнебиозащита). Поэтому чаще всего для таких построек легкого типа выбирается металл. Чтобы уменьшить вес конструкции, заготовки лучше брать профилированные. Трубы бывают разными – для каркаса гаража целесообразнее приобретать изделия с прямоугольным сечением.

Такие заготовки намного проще соединять, да и потом, в процессе эксплуатации, если придется сверлить опору (например, для закрепления полок, крючков и тому подобное), это будет сделать гораздо удобнее, чем проделывать отверстия в образцах круглой формы.

Разновидность

Для гаража целесообразнее приобретать «оцинковку». Во-первых, листы с полимерным покрытием стоят дороже. Во-вторых, процесс их раскроя (а этим непременно придется заниматься) гораздо сложнее. В частном секторе основной эл/инструмент при работе с железом – «болгарка». Термическое воздействие в области реза приводит к оплавлению полимера, брызги металла – к его прожогу. Поэтому такая работа требует опыта. Да и есть ли смысл тратиться на более дорогой материал, если цинковое покрытие смотрится хорошо, а при необходимости гараж несложно выкрасить в любой цвет?

Параметры профиля

Для гаража достаточно металлопрофиля категории «С» или «НС», причем как для стен, так и для крыши. Толщина – 0,5; высота волны – не меньше 20 (мм). Приобретать более дешевую продукцию с маркировкой «8» или «10» не имеет смысла. Такие листы не обеспечат должной прочности конструкции. Постоянная вибрация тонкого проката приведет к образованию щелей, деформации металла в местах его фиксации крепежом. Последствия излишней экономии – частый ремонт обшивки.

На заметку! При расчете требуемого количества листов нужно учесть 2 момента:

• Они укладываются с небольшим (порядка 15 см) «перехлестом».
• При раскрое не всегда получается обеспечить точность реза по линии.

Особенности конструкции каркасного гаража из металлопрофиля и дерева

В любой постройке каркасного типа обязательны три типа элементов: вертикальные стойки, горизонтальные пояса (обвязка) и элементы крыши. При этом, вне зависимости от типа крыши (одно- или двускатная, для гаража редко применяются более сложные конструкции) могут использоваться как стропила, так и фермы. Устройство чернового пола в гараже не обязательно, удобнее использовать стяжку по трамбованной подушке на грунте, перекрытия также устраиваются редко.

Положение стоек каркаса и обвязки зависит от размеров помещения, планируемой обшивки и утепления. Как правило, гаражи не имеют значительной высоты, поэтому стены выводятся до 2…2,5 м. На такую высоту достаточно нижней и верхней обвязки с одним-двумя промежуточными поясами. Расстояние между стойками составляет 0,6…1,2 м (для металлического каркаса с сечением более 50х100 мм можно увеличить шаг до 1,5…2 м).

Важно: поскольку проем ворот в гараже достаточно велик, необходимо усилить обвязку поверху и внизу, а также увеличить сечение боковых стоек

На схеме ниже показан простейший вариант для односкатной крыши. При небольшом расстоянии между противолежащими стенами можно обойтись без дополнительных стоек и подкосов.

Для небольшого строения подойдет также простейшая двускатная крыша на мауэрлате.

Для более крупных зданий потребуются опоры конька, а также дополнительные стойки. Если в гараже есть внутренняя несущая стена, можно использовать опоры конька через стойки на лежень.

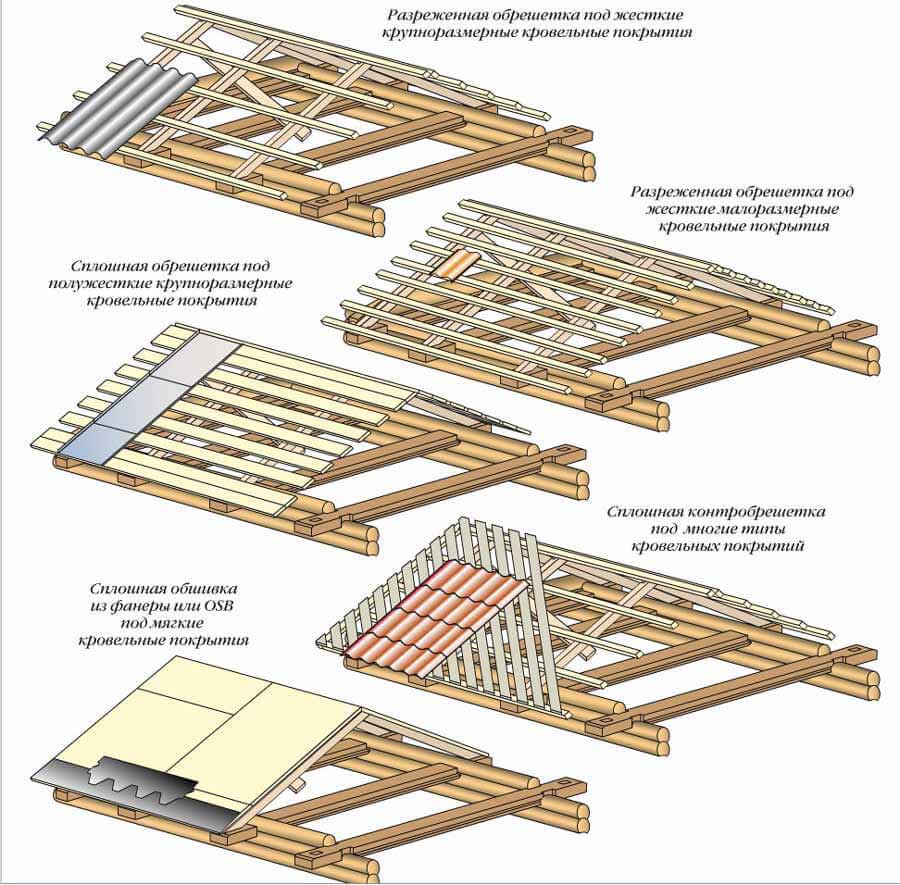

Учитывая, что настил крыши гаража чаще всего устраивается из рулонных материалов, логично использовать сплошную обрешетку по стропилам из обрезной, необрезной доски или фанеры.

Создание полезных приспособлений для гаража своими руками

Чтобы осуществлять ремонтные и сервисные работы, потребуется соорудить смотровую яму в гараже своими руками, размеры которой будут соответствовать габаритам авто, а также верстак для удобной работы, плюс снабдить помещение станками.

Основной набор инструментов и материалов для создания самодельного верстака для гаража включает:

• доски и деревянные бруски;
• крепежные элементы и стяжки;
• рубанок и другие инструменты для обработки дерева;
• лакирующий и столярный клеевые составы;
• наждачную бумагу и олифу.

Пример размещения в гараже полезных приспособлений: 1 — верстак с ручными станками, 2 — стеллажи и шкафы, 3 — стол для проведения различных ремонтных работ, 4 — полка для хранения шин, 5 — смотровая яма

Технология изготовления верстака в гараже своими руками: фото, чертежи

Верстак состоит из столешницы и подстолья, а также нескольких устройств зажимного типа. Высоту верстака в гараже следует подбирать с учетом собственного роста. Можно взять в качестве ориентира высоту кухонного стола в доме, за которым удобно работать. Обязательно составьте для создания верстака для гаража своими руками чертежи.

Обустройство гаража: как сделать верстак в помещении:

Этап работы	Детали, размер в см	Тип крепления
Сборка столешницы	20 досок (5х10х200) с пазами 2,5х2,5 в 5-ом и 16-ом элементе (шаг 25)	Клеевой состав металлические стяжки
Сушка	—	—
Изготовление ножек (4 шт.)	Брусок (10х10х80) с пазами под кронштейны на передних опорах	Кронштейны
Сборка основания подстолья	Рамы (2 шт.) из досок (5х10)	Соединение «в шип» на глубину 2,5 см и болты
Фиксация боковых и задних опорных стенок	Плиты ДСП (толщина 10 мм)	Шурупы
Фиксация столешницы к верхней раме	—	Болты

Заключительная обработка предполагает пропитку готового изделия олифой и вскрытие лаком.

Рекомендации по созданию смотровой ямы в гараже своими руками

Не существует определенных размеров смотровой ямы в гараже. В качестве основы берутся габариты автомобиля.

Как сделать смотровую яму в гараж с оптимальными параметрами:

Ширина подбирается с тем расчетом, чтобы внутри было достаточно места для работы. Размер ограничен расстоянием, на которое посажены колеса авто. Каждое колесо нуждается в небольшой площади для выполнения маневров. Средняя ширина ямы составляет 0,8 м. Длина ямы ограничивается длиной машины. К этому показателю следует добавить 1 м. Для расчета глубины используется рост владельца гаража. К нему прибавляется еще 10-15 см.

Как правильно сделать смотровую яму в гараж с использованием разных материалов:

Материал	Толщина стенок, см
Керамический кирпич	12-25
Бетон	15
Строительные блоки	20

Котлован вырывается с учетом оптимальной ширины ямы, материала, выбранного для стенок, а также толщины гидроизоляционного слоя. Этапы создания ямы:

• разметка;
• строительство котлована;
• обустройство котлована;
• строительство стен;
• прокладка освещения.

Для гидроизоляции стен применяется специализированная гидрофобная пропитка.

Схема обустройства смотровой ямы: 1 — стенки из пеноблоков, 2 — гидроизоляция, 3 — бутовая кладка. 4 — уголок размером 50х50х4 мм

Изготовление пресса для гаража своими руками

Для создания пресса следует изготовить из 4 отрезков металлических труб каркас размером 178х80 см. Эти элементы соединяются методом сварки. В работе рекомендуется руководствоваться чертежами, заранее подобранными или составленными. После этого нужно установить:

• фиксатор;
• съемный упор;
• бутылочный домкрат (гидравлический).

Можно использовать для рассмотрения подробной технологии создания полезных приспособлений для гаража своими руками видео-материалы. Такие наглядные рекомендации помогают сориентироваться в размерах, освоить пошаговые инструкции и представить, какой внешний вид должна иметь готовая конструкция.

Схема изготовления гидравлического пресса: 1 — верхняя силовая платформа, 2 — гайки, 3 — нижняя платформа, 4 — шпильки диаметром 30 мм, 5 — нижняя резьба шпилек, 6 — гидравлический домкрат бутылочного типа; 7 — основание толщиной 20 мм

Обустройство гаража можно сделать собственными руками. На этом список полезных приспособлений не заканчивается. Его всегда можно дополнить любыми интересными идеями. Главное, чтобы гараж полностью соответствовал личным требованиям в отношении комфорта и удобства.

https://youtube.com/watch?v=D1BKvgCBg8Q

Подвесные полки: быстро и практично

Не во всех случаях есть необходимость создавать стеллаж, поскольку он займет ощутимо много места. С другой стороны, в гараже любого размера всегда остается незадействованным верхнее пространство, которое можно легко занять под навесные полки.

Конструктивно вполне реально выполнить своими руками любой вариант такого приспособления для гаража:

• Настенные полки можно оборудовать как в открытом, так и в закрытом исполнении. Удобны своей вместительностью, а также простотой возведения. Их можно подвесить на петлю или с помощью анкера. В первом случае получается разборная конструкция, расположение которой удобно поменять в любой момент. Во втором – полка приобретает дополнительную прочность за счет надежности монтажа ссо стеной.

Подвесные полки крепятся к потолку. Благодаря особенностям своего расположения они занимают именно ту часть пространства, которая не используется, и совершенно не мешают авто. К недостаткам конструкции можно отнести ее недостаточную надежность – может немного раскачиваться при соприкосновении. Тем не менее, для небольших предметов (молоток, пассатижи, шуруповерт, краска и т.п.) вполне сгодится.

Интересный вариант хранения инструментов – сделать одну стену или ее фрагмент в виде щитка. Щит крепится с помощью анкеров, а далее на него подбираются и монтируются полки небольших размеров.

Щит можно соорудить и самостоятельно из деревянных брусьев, как показано на фото.

Для хранения габаритных предметов небольшой массы можно сконструировать подвесные полки, которые прикрепить под потолок с помощью шпилек.

Чтобы изготовить своими руками эти приспособления для размещения полезных предметов в гараже, понадобятся следующие материалы и инструменты:

шпильки и основа полки – чаще всего используется фанера или ДСП, толщина которых зависят от предполагаемых нагрузок;

большие анкера (из расчета 4 единицы на 1 полку);

гайки шестигранные и обычные;

шайбы плоские и специальные шайбы Гровера (из расчета 4 единицы на 1 полку.

Из инструментов понадобится стандартный набор, описанный выше. Последовательность действий следующая:

• Рассчитываются и выпиливаются полки соответствующих размеров. Их лучше сразу обработать грунтовкой и лаками и дать полностью просохнуть.
• На них делаются разметки для крепления. В случае, если полка будет длинной, несущие опоры нужно располагать на расстоянии не более 60 см.
• Торцы фанеры лучше усилить металлическим профилем, чтобы обеспечить максимальную надежность конструкции.
• С краев отмечаются пазы, в которые будут монтироваться шпильки. Их следует разместить как минимум на 5-7 см с запасом от края, чтобы древесина не раскрошилась во время длительных нагрузок.
• Все пазы и отверстия просверливаются, затем вдоль стены и/или потолка намечаются будущие места креплений.
• Отверстия на стене также высверливаются, после чего в них до упора входят анкера.
• Шпильки соединяются с анкерами, как показано на фото.

Наконец, одевается сама полка и закрепляется с помощью обычных шайб и шайб Гровера.
Уровнем проверяется правильность расположения в случае необходимости вносятся коррективы.

Схематично вся технология показана на рисунке.

Изготовление полки-щита

Технология изготовления своими руками такого приспособления для гаража имеет свои отличия по сравнению с монтажом обычных полок:

• Сам щит изготавливается из прочной фанеры, параметры которого выбираются по ситуации. Визуально щит должен полностью перекрывать поверхность рабочего стола.
• На щите выделяется место для всех полок и делаются соответствующие пометки.
• Далее в поверхности конструкции проделываются все отверстия, в которые входят дюбеля. Именно на них будут крепиться крючки, на которых разместятся все инструменты.
• Крепление щита к стене осуществляется с помощью кронштейнов. Соответствующие отверстия изготавливаются с помощью перфоратора.

Схематично все шаги отражены на рисунке.

Второй этап строительства – разметка местности

Разметка участка

После того как сделан чертеж будущего гаража, все это нужно перенести на место постройки. Для этого понадобится:

1. Длинная веревка или капроновый шнур, 30–40 м.
2. Десяток колышков размером примерно 40 см.
3. Молоток или кувалда.
4. Рулетка минимум на 5 м.

Подготовив все инструменты, необходимо расчистить место под строительство. Ориентируясь на чертежи, забейте колышки по углам будущего здания, придерживаясь указанных размеров. Соедините их при помощи веревки или шнура. Таким образом, вы подготовили основание, для следующего этапа строительства гаража, которое будет служить ориентиром.

Базовые этапы строительства

Самостоятельное строительство гаража сводится к следующим последовательным этапам:

• расчёт и планирование,
• закупка материалов,
• подготовительные и строительные работы,
• отделка и установка необходимых коммуникаций.

Из чего построить гараж?

Сегодня оправданным есть строительство из следующих видов материала:

• кирпич;
• конструкции из пеноблока;
• шлакоблоки;
• дерево;
• сэндвич панели.

Стоит отметить, что эти материалы могут быть различного характера, т.е. быть временными и постоянными. Данное различие заключается в возможно легко разобрать конструкцию для перемещения её на другое место.
Общим сходством является то, что для их строительства необходим фундамент, но выполняет он разную функцию. В случае с капитальным строением, фундамент нужен для передачи нагрузки от стен на землю, а во временных постройках – для выравнивания земли, чтобы на нее можно было устанавливать технические модули.

Узнайте в нашем материале, как правильно подготовить и покрасить автомобиль.

Плюсы и минусы материалов разных типов

Кирпич. При построении гаража важна не только финансовая составляющая, но и предназначение данной постройки. Если вы будете использовать гараж только в теплое время года, то утеплять стены нецелесообразно. При круглогодичном использовании надо делать подбор материал, отвечающего данным требованиям. Гаражи кирпичные, если их предварительно не утеплить, будут не лучшим вариантом для применения гаража круглый год. Кроме того, кирпичный гараж устанавливать стоит в кооперативах, что убережет от возможного проникновения злоумышленников. Гаражи из кирпича возводят и на свободной территории, но, в таком случае, придется позаботиться о достаточно толстых стенах строения (хотя бы шириной в один кирпич). Строительство гаража из кирпича – сложное дело, ведь нужны хотя бы минимальные знания в способах кладки.

Пенобетон. Данный вид материала достаточно популярный, постепенно вытесняющий привычные строения из кирпича. Это достигается за счет простого и удобного способа строительства данных объектов, глубокому энергосбережению и скорости кладки. Блоки из пенобетона или газобетона большого размера, при этом имеют легкий вес, что делает процесс постройки гаража простым делом. По завершении строительства обрабатывается наружая поверхность блоков грунтовкой (модульной, акриловой). Это нужно чтобы обезопасить гараж от воздействия влаги и других агрессивных сред.

Деревянный брус. Ещё немного времени назад, данный вид материала был непригоден для возведения гаражных конструкций, в виду того, что дерево считали пожароопасным материалом. Сегодня благодаря появлению действенных огнеупорных пропиток, деревянные гаражи стали привычным и обыденным делом. Главным достоинством данного материала считают внешний вид, благодаря которому запросто можно все постройки на своем участке выполнить в одном стиле. Помимо наружной обработки бруса, внутри применяют обделаку плитами из базальтовой ваты что улучшит огнестойкость и целостность постройки. При монтаже пола нужно заранее продумать утепление. Для этого используем керамзитовую стяжку, которой оббиваем пол. Данная процедура нужна для комфортного нахождения в гараже, и для сохранения кузова транспортного средства.

Сэндвич панели. Данный материал относится к категории быстровозводимых, что делает материал привлекательным для приобретения. В основе лежит каркас из металла, который в дальнейшем обшивают профнастилом. Для возведения утепленной конструкции оставляют некий зазор между стойками каркаса, в который помещается минватная плита. Сэндвич панели делятся на 2 типа:

1. обычный сэндвич, обладающий различным утеплителем (пенопластовым, минватным и т.д.);
2. OSB-листы с пенопластом.

Для возведения потребуются навыки работы со сварочным аппаратом и шуруповертом, поэтому самостоятельная сборка дело сложное. При покупке заказывают и монтаж конструкции, так что с этим проблем не будет. При возведении конструкции главным моментом считают правильно залитый бетонный пол. Ошибки в данной работе призводят к затруднениям при установке стен гаража, так что надо быть внимательными.

Особенности

Металлический гараж представляет собой металлоконструкцию, способную противостоять внешним физическим и климатическим нагрузкам.

Изготавливают эти конструкции с применением нескольких видов материалов:

• Железные листы. Они применяются для обшивки каркаса и создания прочной системы. Оптимальным вариантом будут толстые стальные полотна, способные выдерживать высокие физические нагрузки. Но сегодня можно встретить гаражи, которые обшиваются толстыми профильными листами. Такое сооружение не всегда является надежным, хотя несущие способности гаража от этого не становятся хуже.
• Металлический профиль. Изготавливают его в большинстве случаев из уголков, профильных и круглых труб. Вместе они образуют монолитную систему, способную выдерживать различные нагрузки.

Установка металлического гаража может осуществляться как на специально подготовленный фундамент, так и на выровненный грунт. Изделия из металла по прочности практически ничем не отличаются от кирпичных сооружений.

Строительство каркасного гаража

Чертёж каркаса и будущей постройки необходим начинающим строителям. Он также нужен для расчётов расхода строительных материалов – опорных балок, стеновой обшивки, кровельных панелей. Можно пользоваться готовыми чертежами гаражей, типовыми решениями, которые приводятся в различных рекомендациях по строительству каркасных гаражей своими руками, в пошаговых инструкциях. Или обратиться к специалистам и заказать расчёт и чертёж вашего гаража с индивидуальными размерами, требуемой конструкцией.

Развернутый чертеж.

В готовом чертеже должен быть рисунок-эскиз будущего каркаса.

Эскиз-рисунок каркаса.

Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.

Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.

Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.

Плита фундамента.

Перед укладыванием плиты проводят подготовительные работы — разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.

Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.

Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.

Монолитный фундамент со смотровой ямой.

Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх — выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.

На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.

Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.

Одна из самых простых конструкций с односкатной крышей

В интернете очень несложно отыскать множество схем и чертежей, которые можно взять целиком или за основу. В настоящей же публикации будет рассмотрен процесс монтажа каркаса облегчённого вида, изготовленного из двух типов профильных труб. Предполагается, что у хозяина нет сварки или он не умеет ею пользоваться – вся сборка будет проведена на резьбовые соединения. Таким образом, необходимые инструменты – стандартный слесарный набор, рожковые и торцевые гаечные ключи на 10 и 12, электродрель со сверлом 6.5 мм, шлифмашинка с кругами для резки и шлифовки металла, шуруповерт. Одним словом – все то, что, как правило, есть в «домашнем арсенале» владельца загородного дома. Слишком больших физических усилий не потребуется, так что работу можно выполнить и одному, но все же лучше заручиться помощником, так ка предстоит монтаж достаточно длинных и громоздких деталей.

Схема строения гаражного каркаса представлена на рисунке:
