Что обозначает маркировка кабелей

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Существует 5 основных видов электрических кабелей:

  • силовой;
  • контрольный;
  • для управления;
  • для связи;
  • радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

  1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
  2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
  3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
  4. Количество жил (одножильный либо многожильный).
  5. Материал изоляции (ПВХ, резина, бумага).
  6. Материал защитной оболочки (резина, пластмасс, металл).

КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ

Маркировка провода

Существует большое количество различных марок провода – ПВС 2х0,75; ПУГВ 1х2,5; ШВВП 2х0,5; АППВ 2х2,5; ПУГВВ 2х1,5 и т.п., но что означают эти буквы и цифры в их маркировке?

В маркировке провода, после буквенного обозначения цифрами записывается число токопроводящих жил и площадь их сечения, т.е. надпись 3х1,5 означает, что провод содержит три жилы площадью сечения полтора миллиметра каждая.

Для маркировки провода принята следующая классификация:

  • “А” – алюминий. Обозначает, что материалом токопроводящих жил является алюминий, если буква А отсутствует, значит в основе провода медные токопроводящие жилы;
  • “П” – означает “провод”;
  • “ПП” – “плоский провод”;
  • “Г” – гибкие токопроводящие жилы. (например, ПРГИ).

После буквы “П” ставится буква, которая характеризует материал изоляции:

Кроме этого, изоляция часто защищается различными оболочками:

  • “В” – провод имеет дополнительную оболочку из ПВХ-пластиката;
  • “Н” – негорючая оболочка;
  • “Л” – оплетка из хлопчатобумажной пряжи, покрытой лаком. Букву Л ставят на последнем месте в обозначении марки провода;
  • “ТО” – оплеткой пропитанная противогнилостным составом, для прокладки в стальных трубах (например, ПРТО).

Провода для воздушных ЛЭП расшифровываются следующим образом:

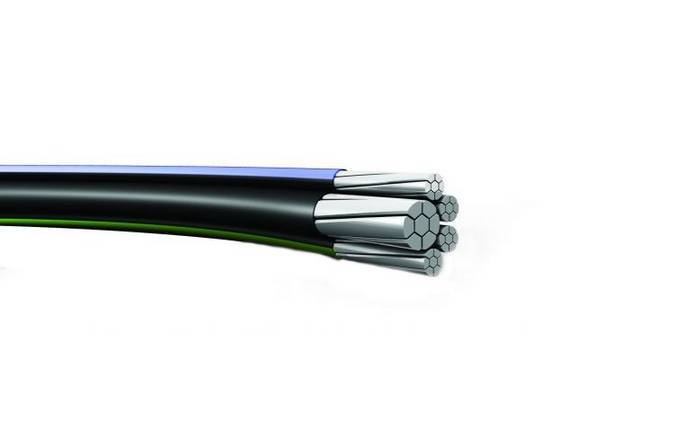

  • СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
  • СИП-1 – с неизолированной нейтралью;
  • СИП-2 – с изолированной нейтралью;
  • СИП-4 – с равными по сечению изолированными жилами;
  • А – неизолированный провод, скрученный из алюминиевых проволок;
  • АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти цифры обозначают степень гибкости проводов. Чем выше значение, тем провод более гибкий.

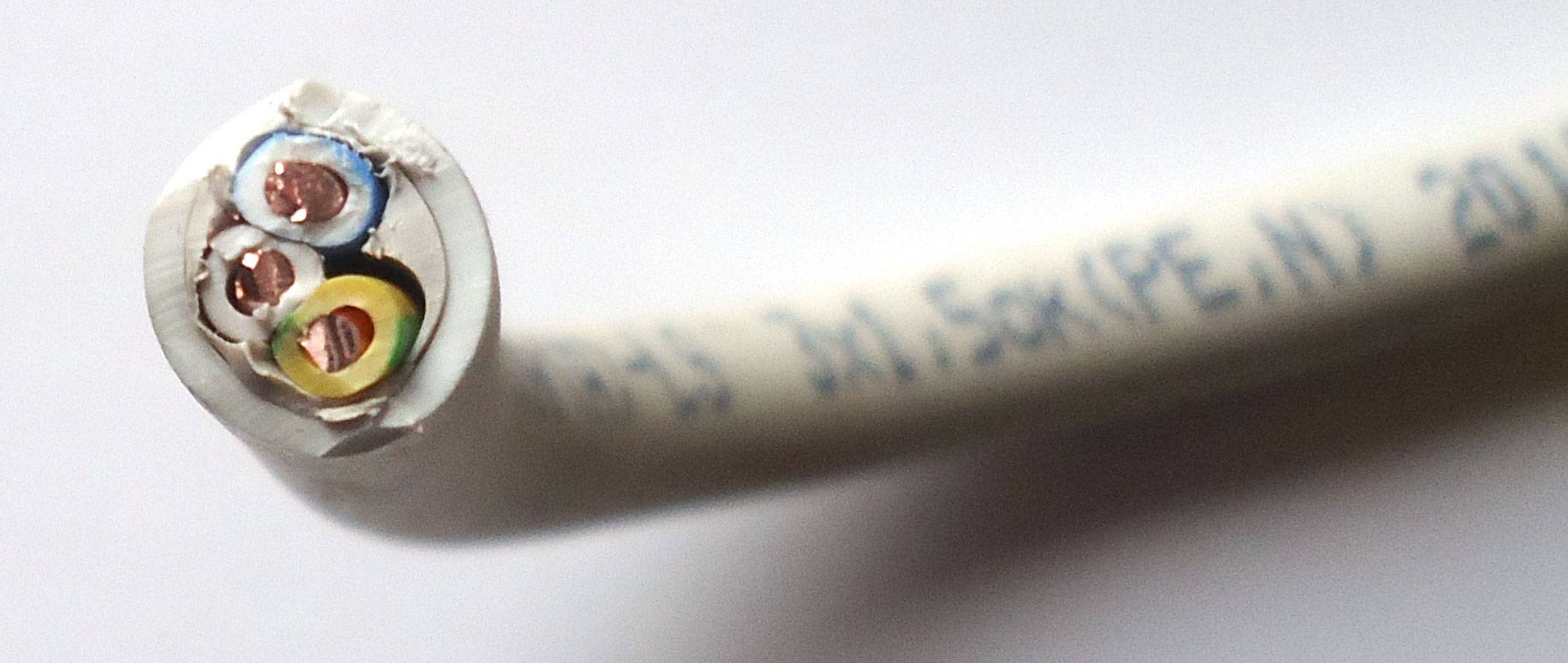

Разберем все перечисленное на примере: провод ПВС 2х0,75

  1. Данный кабель имеет 2 медных жилы, на 0,75 кв.мм. каждая;
  2. П – провод;
  3. В – винил оболочка из поливинилхлоридного (ПВХ) пластика;
  4. С – соединительный.

Маркировка кабеля Точно также производится и маркировка кабеля:

Для кабеля ВВГ:

  • А – токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди;
  • В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката;
  • В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката;
  • Г – гибкий или небронированный.

В зависимости от группы использования в маркировке кабелей встречаются следующие обозначение:

ВВГ-П:

“П” – слоский, изолированные жилы уложены параллельно в одной плоскости.

ВВГз:

“з” – с заполнением, заполнение из резиновой смеси.

ВВГнг:

“нг”- негорючий, ПВХ пластикат пониженной горючести.

ВВГнг -LS:

  • “LS” – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.
  • “FR”- от английского fire resistant что значит «огнестойкий»

АВБбШв:

  • Б – броня из стальных лент;
  • Ш- шланг защитный из ПВХ пластиката;
  • в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

  • С – свинцовая оболочка;
  • 2л – две лавсановые ленты;
  • Г – голый. Защитный покров из двух стальных оцинкованных лент;
  • К – защитный покров из круглых стальных оцинкованных проволок;
  • Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

  • К – контрольный;
  • Э – экран общий из алюминиевой фольги поверх скрученных жил;

АПвБбШп:

  • “П” – изоляция из силанольносшитого полиэтилена;
  • “п” – наружная оболочка из полиэтилена.

АПвПу2г:

  • “у” – усиленная оболочка из полиэтилена;
  • “2г” – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ:

АСРГ, АВРГ, ВРГ:

АПсВГ, АПВГи т.д.:

ВВГнг(ож):

“(ож)” – одножильное. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Разберем все перечисленное на примере: кабель ВВГнг (ож)-0,66 кВ 3х1,5

  1. Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая;
  2. В – винил оболочка из поливинилхлоридного (ПВХ)пластика;
  3. В – винил изоляция из поливинилхлоридного (ПВХ) пластиката;
  4. (нг) – негорючий материал.
  5. 0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Вообще, кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
  6. (ож) – исполнение – одножильное.

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)
МаркировкаКабель

А

алюминиевая жила

Б

броня из тонких стальных лент

АБ

алюминиевая броня

СБ

свинцовая броня

С

оболочка из свинца

О

отдельная жила (свинцовая)

П

броня из оцинкованных стальных плоских проволок

К

броня из оцинкованных стальных круглых проволок

В

бумажная изоляция с обедненной пропиткой

б

нет подушки

л

есть подушка и лавсановая лента

двойная лента

Г

нет защитного покрова

н

наружный покров негорючий (после брони)

Шв

покров из выпрессованного шланга (поливинилхлорид)

Шп

покров из выпрессованного шланга (полиэтилен)

Швпг

пониженная горючесть

ож

однопроволочная жила (в конце)

У

бумажная изоляция с повышенной температурой нагрева

Ц

бумажная изоляция с пропиткой

Расшифровка маркировки силового кабеля

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме

Важно при этом знать и типы, и обозначение проводов и кабелей

Расшифровка маркировки контрольного кабеля
МаркировкаРасшифровка

А

алюминиевая или медная жила

В

(вторая) изоляция ПВХ

В

(третья) оболочка ПВХ

П

полиэтиленовая изоляция

Пс

самозатухающая полиэтиленовая изоляция

Г

нет защитного покрова

Р

резиновая изоляция

К

(вторая или первая буква) контрольный кабель

КГ

гибкий кабель

Ф

фторопластовая изоляция

Э

(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение
МодельОписание

АВВГ
Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле — от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.

ВВГ
Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.

ПВС
Круглый с медными многожильными проводниками.

ШВВП
Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.

NYM
Аналог ВВГнг, исключительно круглый.

АСБ
С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.

КВВГ
Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.

нг-FRLS
Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.

ВВГнг-FRLS
Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.

FUJIKURA
Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.

СИП
Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

  • силовые;
  • сигнальные и контрольные;
  • установочные;
  • радиочастотные;
  • связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

  1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
  2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

  • круглые — в маркировке это никак не отображается:
  • плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

  • СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
    • СИП-1 тоже с неизолированной нейтралью;
    • СИП-2 — то же, но нейтраль изолирована;

    • СИП-4 — изолированные жилы одинакового сечения.
  • А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
  • АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Требования к типам и способам крепления бирок

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Маркеры силовых линий

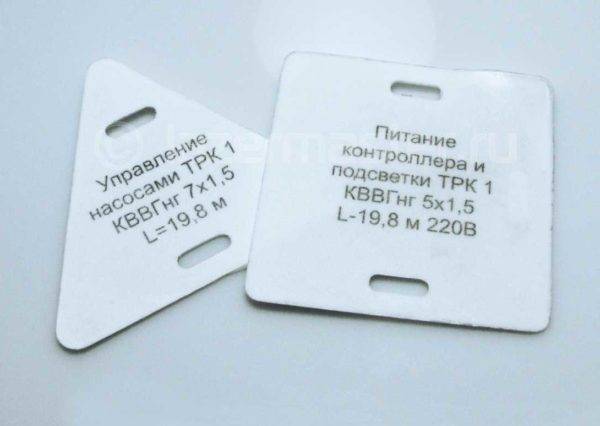

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

  • когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
  • в точках, где изменяется направление кабельной линии;
  • в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

  • треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
  • квадратные – для силовой трассы напряжением до 1 кВ;
  • круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

  1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
  2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
  3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
  4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

  • первая фаза – желтая;
  • вторая – зеленая;
  • третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

  • рабочий нулевой провод – синий;
  • заземление – желто-зеленый;
  • совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
  • фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.выбор сечения необходимо производить с запасом

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Таблица маркировки кабелей и проводов

С помощью этой таблицы можно определять основные классификации изделий и подбирать необходимое сечение.

АббревиатураДопустимое сечение токопроводящей жилы, ммКатегория гибкости
АПВ, АППВот 1,5 до 15,01
ПВ1, ППВ25,0 и больше2
ПВ1от 0,7 до 11,01
ПВ315,0 и больше2
ПВ4от 3,5 и больше2
ВВГот 1 до 1,52,3,4
ВВГнг5,0 и больше4
ПУНП0,5 и 1,03
АППВ1,0 и 1,55
ПВС2,5 и 3,53,4
ШВВП6,0 и 11,05
ВБбШв4,0 и 4,54

Полезные советы при работе с проводами:

если используется смешанный тип кабеля (из меди и алюминия), то необходимо применять клеммники. При соприкосновении друг с другом двух разных металлов, происходит окисление, в следствии чего кабель перегревается, и в точке соприкосновения происходит короткое замыкание или возгорание;

Цветовая маркировка

  • если площадь сечения подобрана неправильно, то при подключении в сеть мощных приборов проводка может сгореть. Чтобы правильно рассчитать площадь сечения, необходимо вычислить мощность всех приборов, которые будут подключаться;
  • для прокладки в земле, рекомендуется использовать изделие с бронированным слоем изоляции. Он сбережет кабель от постоянных нагрузок;

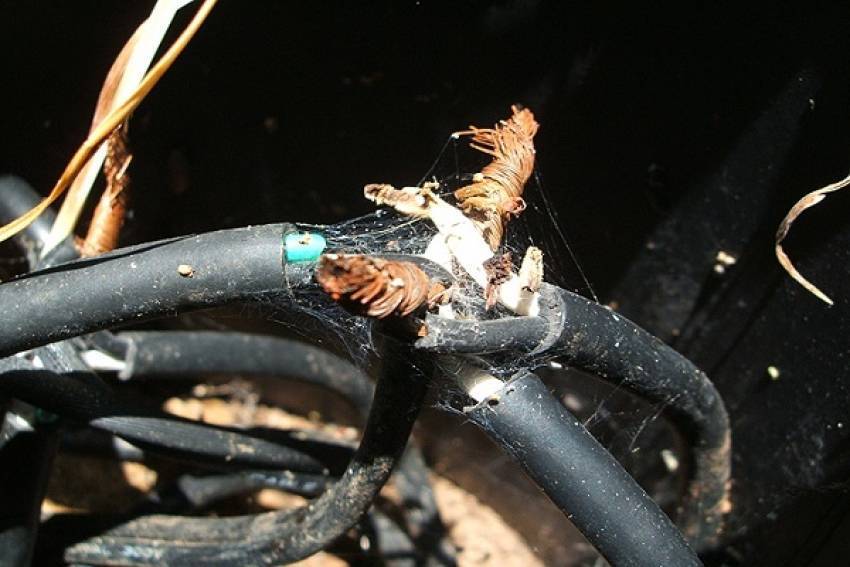

Результат короткого замыкания

  • прокладка допустима только при температуре не ниже 15 градусов, в противном случае придется предварительно прогревать провод специальной пушкой;
  • если внешняя изоляция была подвергнута механическим повреждениям, то такое изделие нельзя прокладывать на линии. Достаточно быстро ПВХ ослабеет и жилы нагнут перегреваться. В результате получится КЗ;
  • если провода не хватает, то нужно использовать кабельную муфту. Работать с ней должен только опытный человек;
  • маркировка проводов и кабелей при монтаже поможет узнать содержание изделия и его параметры;

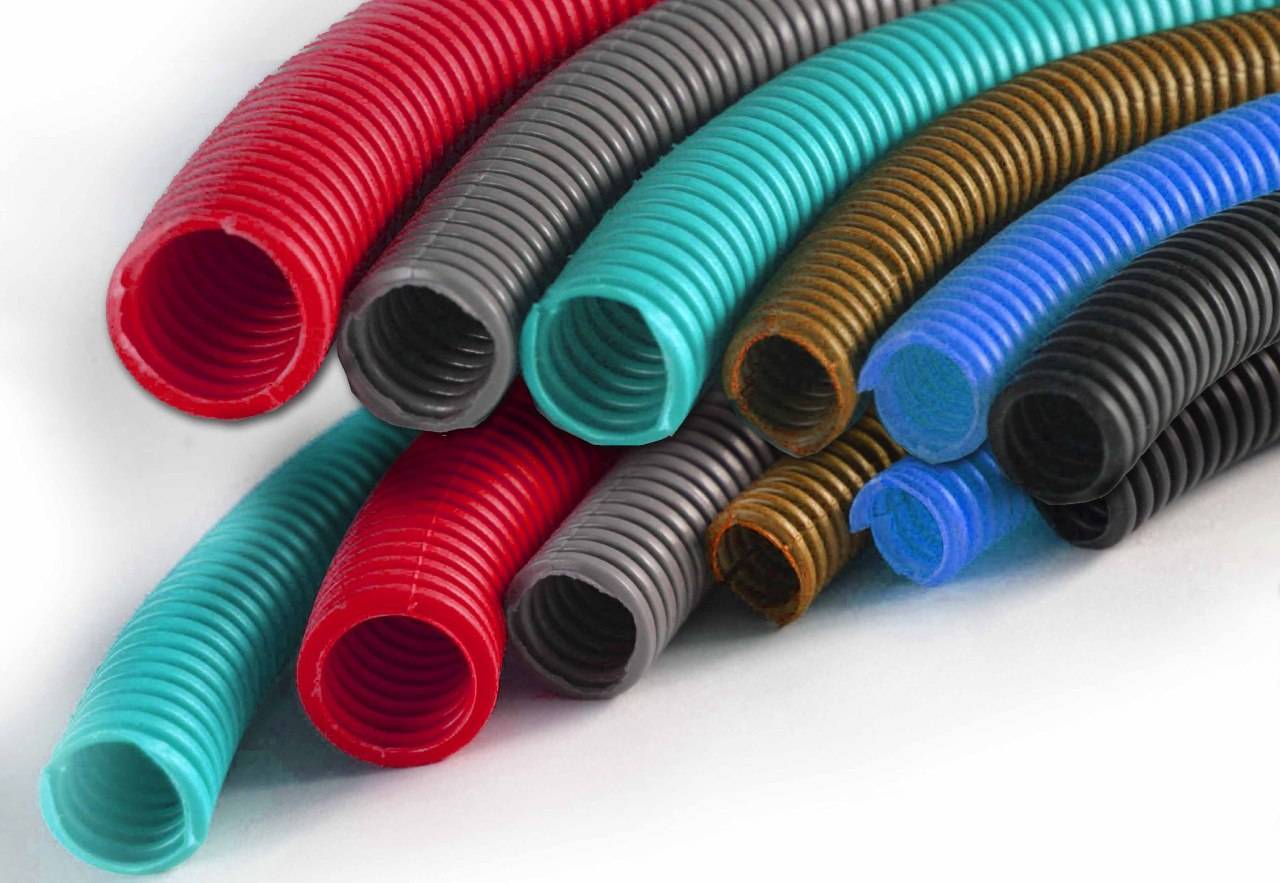

  • при прокладке в штробах, необходимо использовать гофры или кабель-каналы, которые будут защищать изделие от внешнего воздействия.

Защитные гофры

Маркировка помогает выбрать правильное изделие. Но помимо нее нужно знать общий ряд правил для любого провода.

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы. Медные изделия будут дороже, но вполне окупают себя своей безопасностью.

Далее провод выбирается по гибкости и жесткости. Жесткое изделие обычно состоит из одной жилы, а гибкое — из множества. Чем больше проволок внутри кабеля и чем меньше каждая проволока — тем мягче будет изделие.

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Как выглядит сечение

Знать расшифровку маркировок необходимо не только электрику, но и обычному человеку. Таким образом будет легче приобретать кабельную продукцию. При прокладке в обязательном порядке необходимо соблюдать все правила безопасности и технологию монтажа кабельных изделий. Даже при правильной расшифровке, некорректная проводка может привести к последствиям.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
