Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Советы по эксплуатации

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.

Происходит он в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала

Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво

Мангал и его характеристики

Мангал из металла представляет собой продолговатую прямоугольную емкость, установленную на устойчивое основание. Комбинированные сооружения могут дополняться небольшой печью с топкой для дров. Изделия изготавливаются из железа, т. к. данный материал обладает прочностью, устойчивостью к нагреванию и долго сохраняет тепло.

Самодельный универсальный мангал имеет следующие характеристики:

1. Функциональность. Конструкция может использоваться для приготовления пищи на шампурах, решетке и в казане. Сооружения могут оборудоваться полками и крючками для посуды, стеллажом для дров, вытяжкой и навесом.
2. Безопасность. Топки из железа не плавятся и не прогорают. Топливо заключено в замкнутом пространстве.
3. Мобильность. Мангал сделать можно носимым, передвижным или возимым.
4. Эстетичность. Правильно спроектированное изделие будет украшением двора и предметом гордости мастера.
5. Экономичность. Очаг не потребляет много топлива. При грамотно обустроенном поддувале его расход будет минимальным.

Оптимальные размеры мангала

Существует несколько рекомендаций, которых нужно придерживаться, чтобы правильно сварить мангал.

Оптимальные параметры очага следующие:

• толщина металла для очага – 3 мм и больше;
• высота бортика – 13-15 см (при низких стенках мясо будет подгорать, а при высоких придется накладывать много топлива);
• расстояние между шампурами – 8-10 см;
• ширина очага – 25-30 см;
• длина очага – 50 см и больше, в зависимости от количества шампуров;
• глубина выемок – 2-3 см;
• высота рабочей части – 80 см.

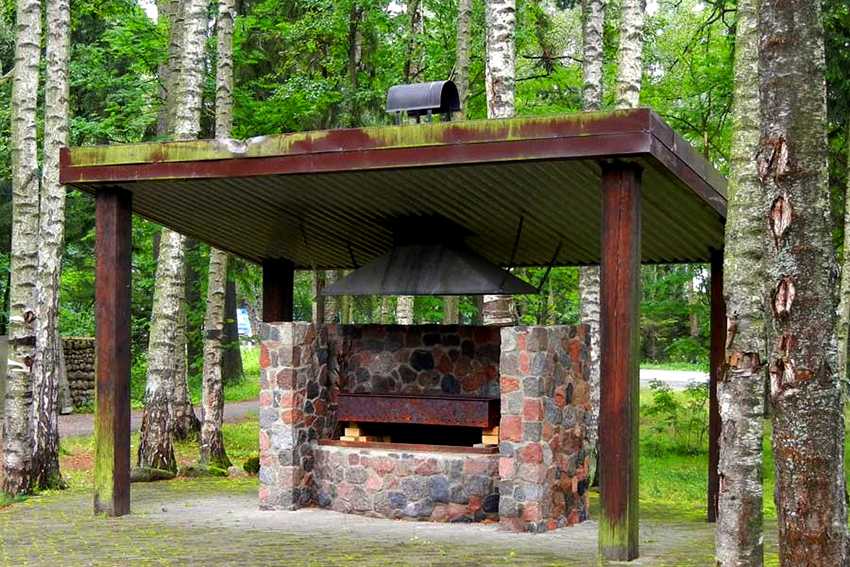

Мангал для дачи с крышей: виды конструкций для жарки

Современный рынок с легкостью позволяет купить мангал с крышей, имеющий механизм любой сложности. Каждый сможет подобрать модель, которая наиболее соответствует его требованиям. Среди этого разнообразия легко выделить такие виды мангалов:

Мангалы бывают стационарные и передвижные, разборные и цельные.

• мангал-барбекю;
• мангал-беседка;
• с казаном;
• со столом;
• с печкой.

Каждый из данных экземпляров обладает своими особенностями и характеристиками. Процесс приготовления еды на таком приспособлении превращается в праздник.

Крыша для мангалов создается таким образом, чтобы дым поднимался вверх и выходил через специальные вытяжки. Чаще всего кровля двускатная, что позволяет осадкам не застаиваться. Дополнительно конструкция может оснащаться желобками для полноценного отвода воды.

У всех мангалов крыша создается таким образом, чтобы дым поднимался и выходил вверх.

Стационарные модели обычно изготавливаются из кирпича и камня. Металлические изделия более мобильны, что позволяет при необходимости переместить конструкцию в другое место. Кроме того, металлический мангал проще сделать самостоятельно. Но в случае использования стационарных кирпичных или каменных моделей легче обустроить своеобразную зону отдыха.

Простые разборные мангалы

1. .

Разборный мангал трапециевидной формы для выезда на природу

Необычной трапециевидной формы мангал, автор утверждает, что шашлыки одаково хорошо жарятся по всей площади поверхности, даже по краям.

Тяжелый мангал 3 кг., для перевозки в машине.

Точных размеров нет Ширина: верх-30см, низ-11см. длина-40см, глубина-15см, ножки-15см.Толщина метала 3мм

Автор фото: Den-chikИсточник фото: drive2.ru/c/3113617/

Компактный мангал на 10 шампуров (разборный)

Занимает очень мало места в разобранном состоянии. Данный мангал на 10 шампуров, но ни каких проблем, чтобы его увеличить, скажем, на 20 шт.

Время сборки 10 сек.Металл 3 мм. Резка лазерная.Высота 310 мм с ножками, Глубина топки 150 мм, Ширина 300 мм, Длина 490 мм

Автор фото: Sergey-54Источник фото: drive2.ru/l/7946398/

Разборный мангал на ножках их профильной трубы

Конечно вам понадобится листогиб, болгарка и сварка, а также огнеупорная термокраска краска нитра (Высокотемпературная градусов хотя бы до 650). Загнутые уголки не будут давать деформироваться металлу при нагревании. Чтобы не корежился желательно делать из нержавейки

Металл 3ммРазмеры 55х35х14 смВ сложенном виде 55х35х5см

Автор фото: max2877Источник фото: drive2.ru/c/2819437

Сборный низкий мангал своими руками

Мангал для тех, кто любит жарить шашлыки сидя. Отлично подойдет для перевозки на авто. Советуем сделать для этого мангала сумочку для переноски из брезента

Металл = 4 мм.Мангал на 6-7 шампуровРазмеры: 50х30х18

Автор фото: Dilan707Источник фото: drive2.ru/l/3838116

Как из старого мангала сделать разборный

Мангал-Трансформер = мангал-стол-табурет.

А это инструкция как из старого тяжелого мангала сделать новый полегче и при этом ещё и РАСКЛАДНОЙ на петлях. Автор обрезал старый мангал, отпилил все части и приделал стенки на петли, а к низу складные ножки от старого стула. А также замочки, ручки, защёлку… Фантазия автора придумала приделать к низу ещё и поддон. Также автор не забыл и сшить брезентовый чехол. Все опробовано и все ОТЛИЧНО.

2-е применение:Также можно использовать как столик или табурет, очень устойчив

Толщина металла 3 мм.

Комментарии пользователей “На дно положить бы колосник, тогда петли будут меньше деформироваться”

Автор фото: Diman5422Источник фото: drive2.ru/c/1967817/

Простой разборный мангал, стенки на болтах.

Автор утверждает, что от жара углей резьбовые соединения не испортились и все прекрасно скручивается и раскручивается.

Автор фото: krickiwИсточник фото: drive2.ru/l/5962906/

Складной мангал в автомобиль + чертеж (своими руками)

Прикупить перчатки для разборки мангала, чтобы руки в саже не запачкать, ну и металлическую губку и щетку для отмывания. А так же сумку из прочной ткани для переноски.

Комментарий пользователя “Никаких дырок в дне не должно быть. Когда дырки на дне жар не контролируется. Здесь дырки по феншую. Кочергой чутка убираешь от стенок уголь и считай добавил жару, присыпал — снизил.”

Можно вырезать на станке лазерной резки, а можно и болгаркой.

Листовой метал толщина – 3 ммВес – 12 кг.

Вот видео этой модели:

Автор фото: Taz404Источник фото: drive2.ru/c/530113314609431081/

Технология самостоятельной сварки мангала

Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.

Необходимые материалы и инструменты

Для работы понадобятся:

• сварочный аппарат-полуавтомат;
• электродрель;
• угольник;
• отвертка;
• керн;
• стусло;
• болгарка;
• уровень;
• молоток;
• напильник;
• рулетка;
• малярная кисть, валик.

Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.

Металлический мангал выполняют из следующих материалов:

• стальной листовой металлопрокат толщиной 3-7 мм;
• упаковка электродов;
• огнеупорная краска;
• уголок из стали 25 мм;
• арматура;
• наждачная бумага;
• антикоррозионная пропитка.

Если решено отказаться от сварки, нужно подобрать крепежи.

Алгоритм работы

При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.

Последовательность манипуляций:

1. Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.

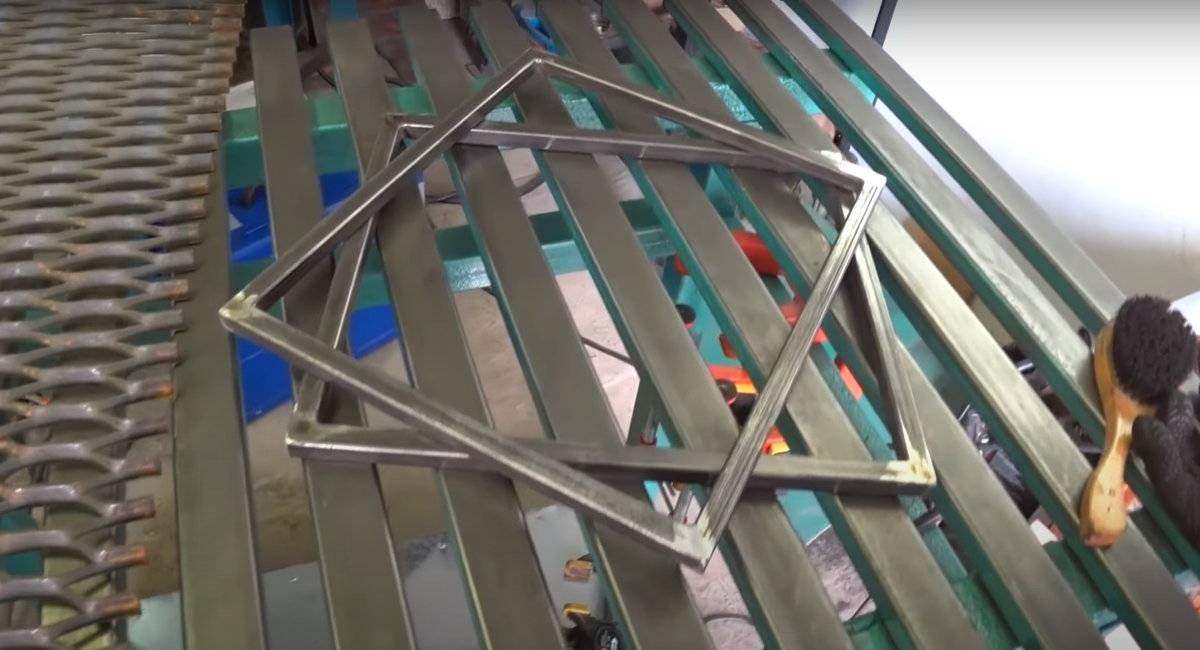

2. Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
3. Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
4. Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.

Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.

Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.

После сборки сооружение нужно зачистить, прогрунтовать и покрасить.

Примеры альтернативной конфигурации

Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:

1. Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
2. Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
3. Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
4. Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.

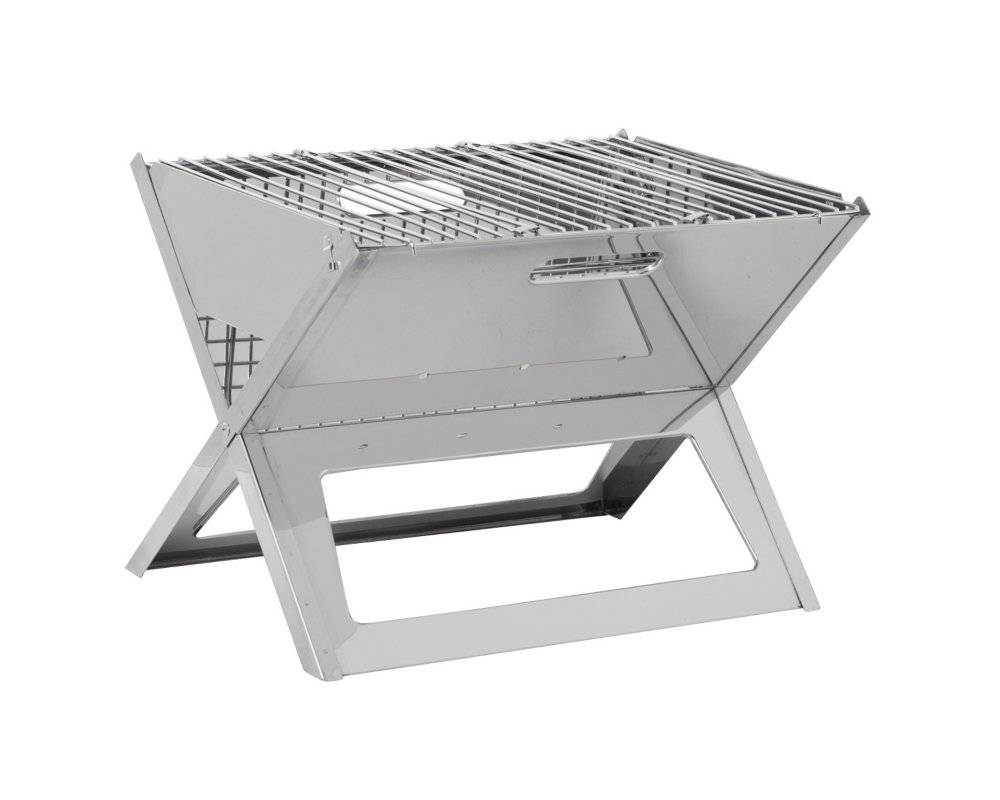

Портативный складной мангал из нержавейки

Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку

Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.

Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.

Как приготовить свинину, овощи, рыбу на мангале?

Человек уже много тысячелетий использует огонь для приготовления еды. В настоящее время существуют несложные рецепты блюд. Их смогут приготовить практически все люди, имеющие на своем участке мангал. Для их создания используются все виды мяса. Это может быть говядина, курица, телятина, баранина, индейка и так далее. Также при помощи огня жарится и коптится рыба, готовятся вкусные овощи.

Приготовление рыбы на очаге

Чтобы знать, как приготовить рыбу на мангале правильно, необходимо воспользоваться следующей информацией. Для самого простого, но вкусного блюда подойдет речной карп.

• Из него необходимо вытащить внутренности и удалить чешую.
• Потом рыбу следует хорошо промыть, для этого надо использовать проточную воду.
• Затем делаются на каждой стороне надрезы.
• Потом карпа нужно посолить и поперчить.
• Внутрь рыбы накладывается репчатый лук, нарезанный кольцами.
• Затем берутся сливки — 200 мл, в них добавляется сок лимона — 50 мл и оливковое масло — две столовые ложки.
• Нарезанный укроп, соль и перец также следует добавить в полученную массу, которой заливается рыба на 30 минут.
• На последнем этапе карпа кладут на решетку и запекают в течение 20 минут на углях.

Еще можно приготовить форель на мангале.

• Рыба берется целиком или нарезается на кусочки.
• После чистки и мытья она натирается солью, посыпается перцем и мелко нарезанным чесноком.
• Сверху форели необходимо положить дольки лимона и оставить ее примерно на час в таком виде.
• Жарить рыбу следует на решетке. Лимон кладется под форель и на нее.
• Время готовности блюда наступает через 15 минут при несильном жаре.

Таким же способом может быть приготовлена скумбрия на мангале.

Барбекю своими руками из кирпича и из металла. — здесь больше полезной информации.

Многие люди любят шашлык из рыбы на мангале. Чтобы его приготовить, лучше взять филе морской рыбы и нарезать его на стейки толщиной около 4 см. Для маринада мелко нарубается чеснок и стручок острого перца.

Все это перемешивается с солью и полученной смесью натираются стейки. В таком виде рыбу нужно оставить на полчаса в покое, предварительно сбрызнув соком лимона. За это время она даст сок, которым необходимо ее поливать во время жарки.

Вас заинтересует эта статья — Как сделать беседку своими руками из разных материалов?

Приготовление свиных ребрышек на мангале

Для такого блюда одним из важных компонентов является маринад. Сегодня рецептов для его приготовления существует большое количество.

Можно сделать сладкий маринад. Для этого берется сок апельсина — 150 мл, в него добавляется соевый соус — 3 ст. л., мед — 2 ст. л. и одна ст. л. горчицы.

Мясо необходимо как можно дольше держать в маринаде, но не менее 4 часов. Свиные ребрышки на мангале жарить лучше всего при использовании решетки, особенно если они большого размера.

Приготовление овощей на открытом огне

К любому мясу, рыбе отлично подойдут приготовленные овощи на мангале. Такой гарнир является универсальным и пользуется большой популярностью. Также в овощах при этом способе приготовления сохраняется очень много полезных веществ. Их можно жарить на мангале при помощи шампуров и решетки. Каждый выбирает для себя наиболее удобный способ.

Необходимо всегда следить за процессом, чтобы овощи не подгорели. Наиболее часто в качестве гарнира используется приготовленная картошка на мангале. Чтобы ее пожарить потребуется подсолнечное масло и соль.

1. Картофель очищается и режется толстыми овальными частями, которые кладутся на решетку.
2. Их обильно поливают маслом и солят.
3. Картофель с каждой стороны необходимо обжаривать около 10 минут, пока не образуется золотистая корочка.

Мангал из кирпича своими руками отлично подходит для приготовления самых разных блюд. У его создателей будет возможности их все попробовать во время теплых летних дней.

Чтобы иметь возможность приготавливать блюда на открытом воздухе в любую погоду, необходимо строить беседки для дачи с мангалом. Их можно использовать даже зимой, если в конструкции будет предусмотрено остекление. Но об этом подробнее вы узнаете, посмотрев следующую статью.

Покраска мангала из металла

Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу. Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно воспользоваться красками:

• Краской CERTA, которая может выдержать температуру в 900 градусов.
• Эмаль Rust-oleum, с температурой эксплуатации порядка 1093 градуса.
• Эмаль «KO-8101», которая может противостоять температуре в 650 градусов.
• Эмаль «КО-8111», способная выдержать около 600 градусов.

Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры. Как правило, любые конструкции мангалов не отличаются сложностью, поэтому их может изготовить любой желающий.

Барбекю из металлической бочки или баллона. Фото

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

• сварочный аппарат (при неумении пользоваться сваркой детали скрепляют болтами);
• дрель;
• болгарка, электрический лобзик;
• болты, ключи, шуруповёрт;
• металлические уголки, крепежи, петли;
• рулетка, угольник;
• металлическая бочка или баллон.

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

1. Бочку разрезают пополам.
2. Сооружают подставку для удобства дальнейшей работы. Подставка будет служить ножками для барбекю. Для этого берут трубы диаметром не более 50 мм и арматуру. Высоту ножек подбирают индивидуально. Размеры подставки рассчитывают в соответствии с параметрами подставки.
3. Зачищают срезы от неровностей и обрамляют их металлическими уголками.
4. Прикрепляют решётку, на которой непосредственно будет происходить приготовление пищи.
5. Вторая половина бочки будет служить крышкой. К ней приваривают заранее заготовленные накладки, прикручивают петли и соединяют обе половины. На крышку прикрепляют деревянную ручку.
6. На подставку прикрепляют деревянную или металлическую столешницу.
7. Обжигают печь с внутренней стороны. Для этого наливают 0,5—1 л солярки, поджигают и ждут, пока огонь полностью прогорит. После остывания отмывают барбекю от сажи, сушат. Последним этапом будет покрытие готового изделия термостойкой краской.

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки

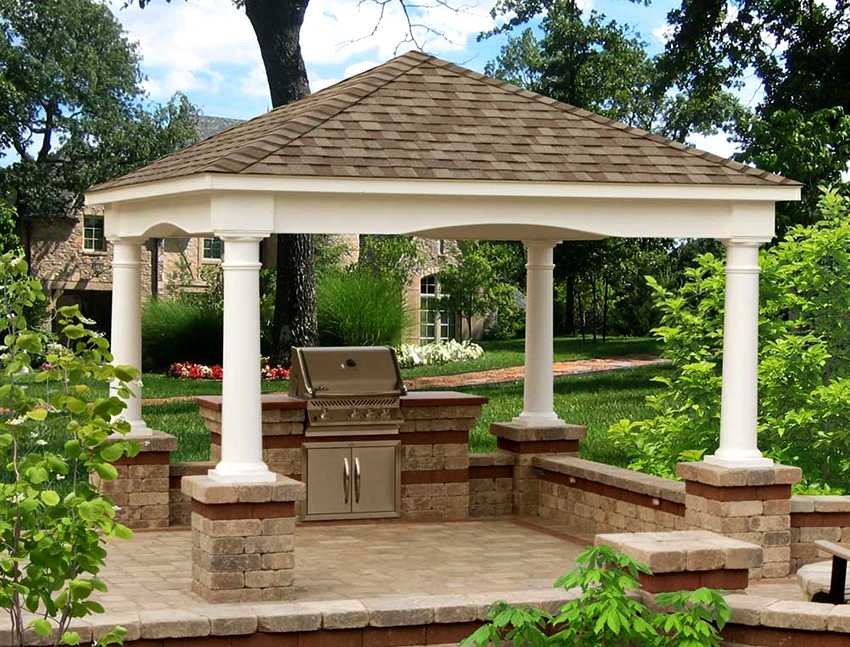

Мангал стационарный с навесом

Мангал стационарный с навесом, чертежи

Мангал стационарный с навесом, чертежи1-Топка. 2-Стол. 3-Стойка. 4-Навес. 7-Шампур

Шампур. Сталь листовая

Топка мангала

Боковина

Стяжка

Решетка

Стол мангала Стяжка (уголок на 40) Стяжка короткая (уголок на 40)

Стяжка передняя (уголок на 40)

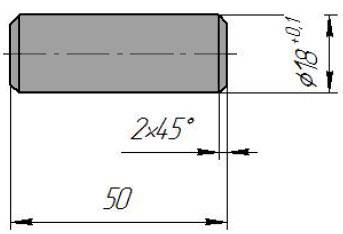

Втулка

Заглушка.Сосна Стяжка. Труба d22

Каркас навеса. Сборочный чертеж

Козырек.Поликарбонат

Навес. Сборочный чртеж

Колено. Труба d22

Втулка

Стойка. Сборочный чертеж

Опора зонта. Сталь листовая

Плата. Сталь листовая

Зонт. Сборочный чертеж

Пятка. Сталь листовая После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Модель из бочки

Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

Оригинальный мангал из бочки

Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:

– дрель;

– металлический уголок;

– сварочный аппарат;

– болгарка.

Проект мангала из бочки

1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.

Разрезание верхней части бочки

2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.

3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.

Мангал из бочки на ножках с крышкой

4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.

Ручка на крышке мангала из бочки

Разборная модель

Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

Схема разборного мангала

Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.

Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.

Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.

Складная модель

Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

Чертеж складного мангала

Чертежи и инструкция по изготовлению своими руками

Рассмотрим простейший вариант вертикального мангала, который можно сделать своими руками. Ниже мы приложим подробную инструкцию. Построить её самостоятельно под силу любому, даже новичку. Однако будет намного проще тем, кто уже умеет обрабатывать металлические изделия.

Перед работой предварительно нужно подготовить необходимые материалы и инструменты:

Листы стали

Стальная сетка

Труба либо арматура (уголки)

Болгарка

Сварочный аппарат и электроды

Можно применить практически любой оставшийся от других работ металл. В качестве дополнительных элементов пригодятся предметы для специального декора, имеющиеся под рукой части фурнитуры. К примеру, для компактных вариантов мангала делаются ручки.

В качестве строительного материала подойдёт даже использованный ранее металл — не обязательно закупать новый.

Ниже мы приводим варианты немного отличающиеся по конструкции:

Варианты чертежей

Наш мангал будет немного других размеров, но принципиально мало отличаться. Теперь можно приступать!

Сначала нужно вырезать 2 пластинки-заготовки одинакового размера.

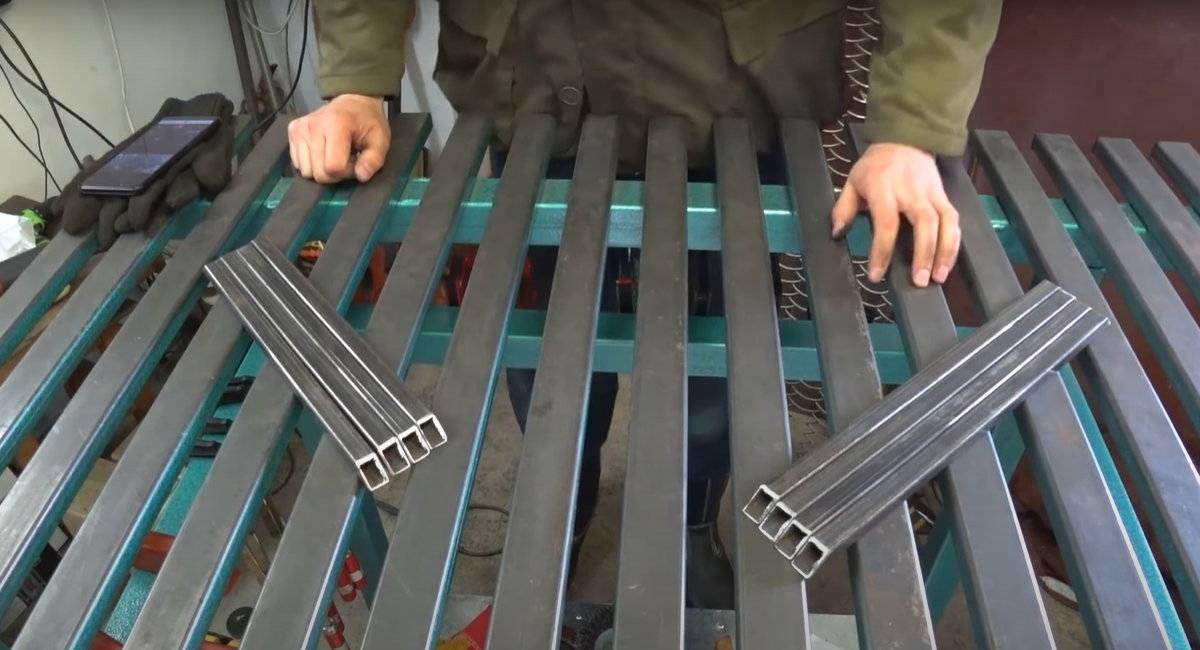

Далее отпилим 8 заготовок двух разных размеров из профильной трубы 15×15.

Собираем из них 2 рамки, затем свариваем их. Для удобства сварки приставим детали друг к другу и закрепим их фиксаторами. Приварим по краям, переворачивая заготовку. Отшлифуем возникшие неровности пилой.

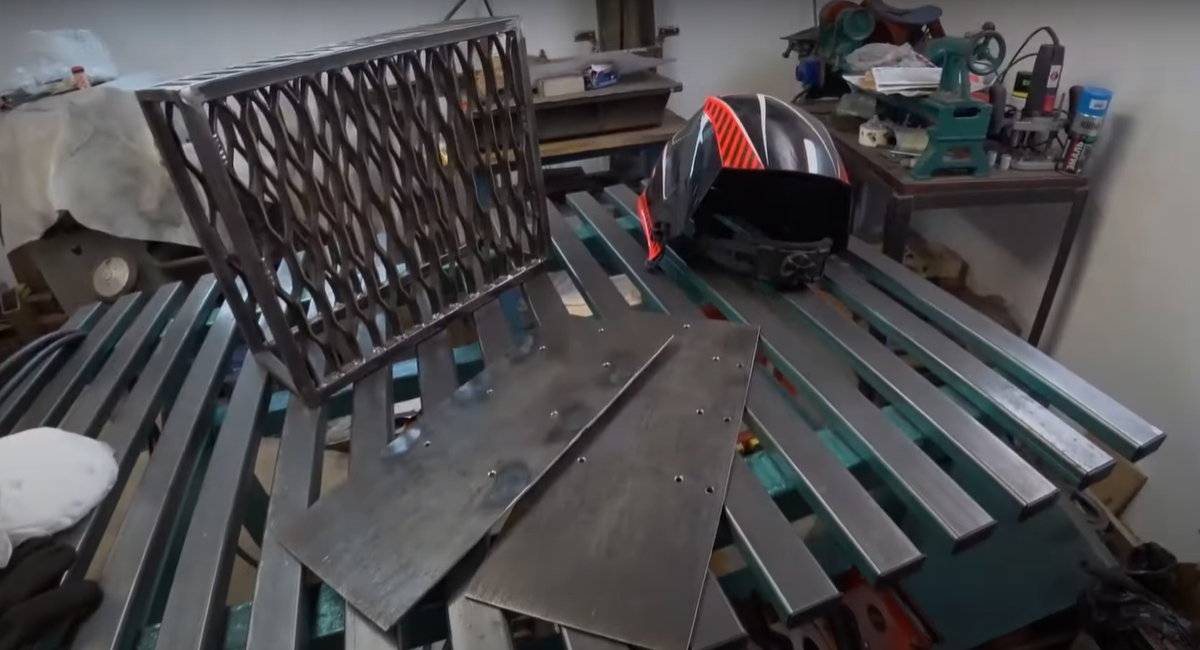

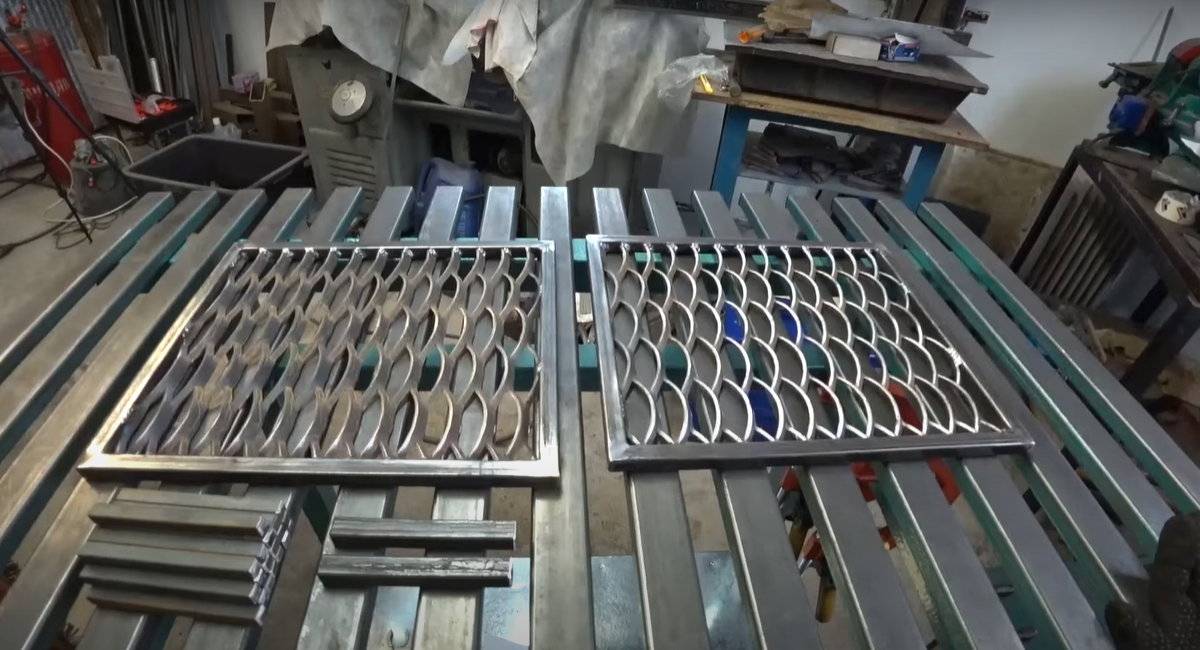

Когда они будут готовы, подгоним под них 2 кусочка ПВЛ листа: вставим внутрь рамки, сделаем маркером разметку, отпилим и приварим.

Заготовим 12-15 деталей из квадрата 10×10 и две — из того же профиля 15×15.

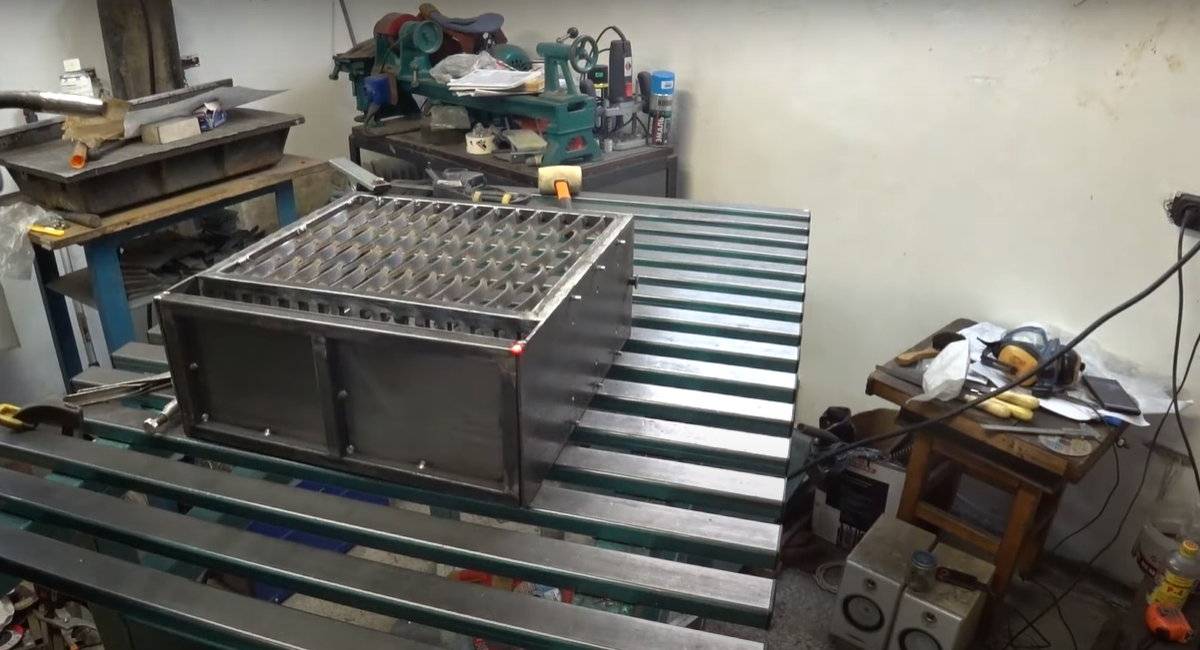

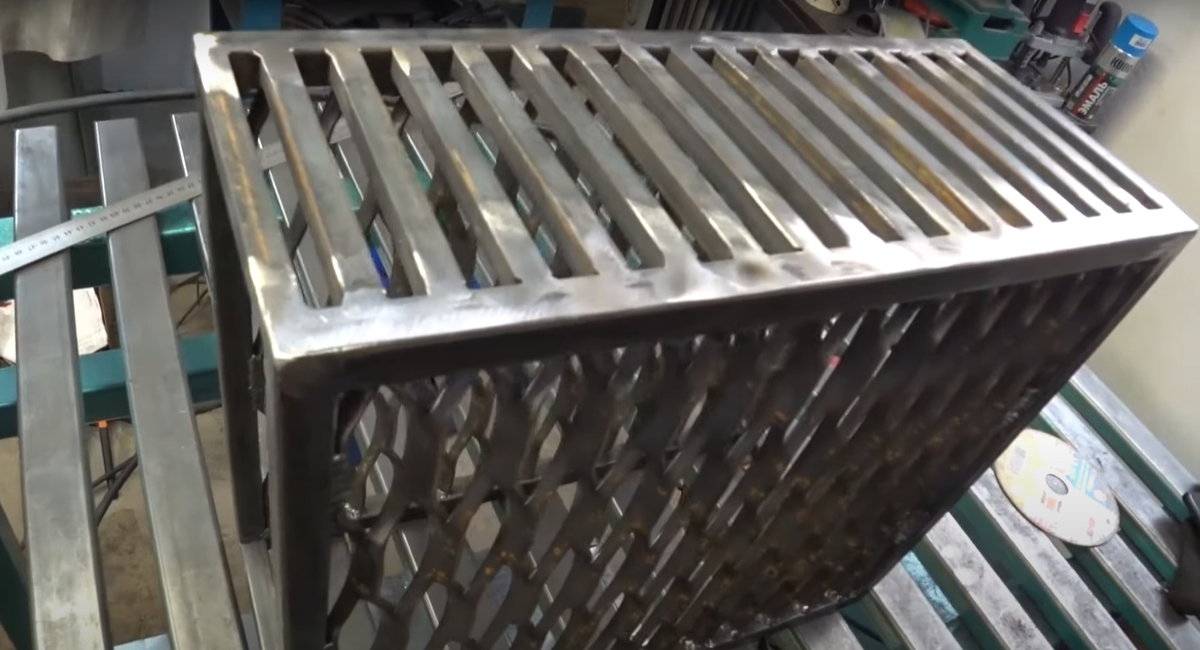

Соберём всё, как одну конструкцию — получится небольшой ящик.

В итоге должно получиться примерно 15 перегородок.

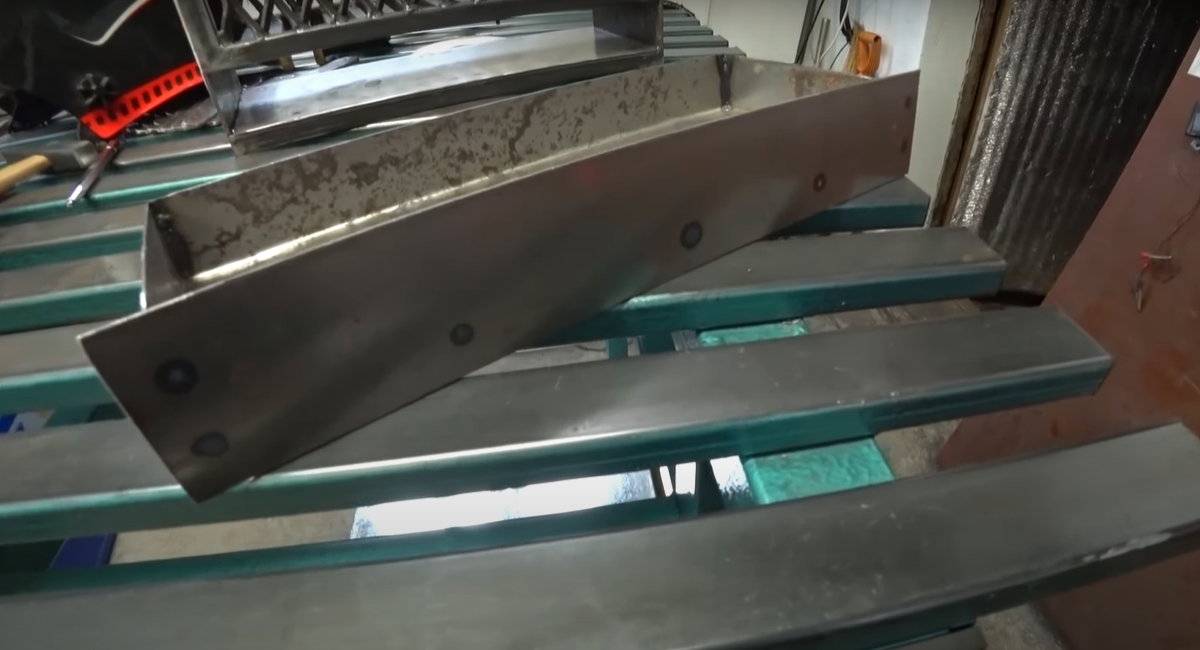

В заготовленных  сначала пластинах сделаем несколько отверстий. Для удобства наклеим на них шаблон, на котором размечены места для сверления. Каждая заготовка будет содержать 6 отверстий по обеим сторонам.

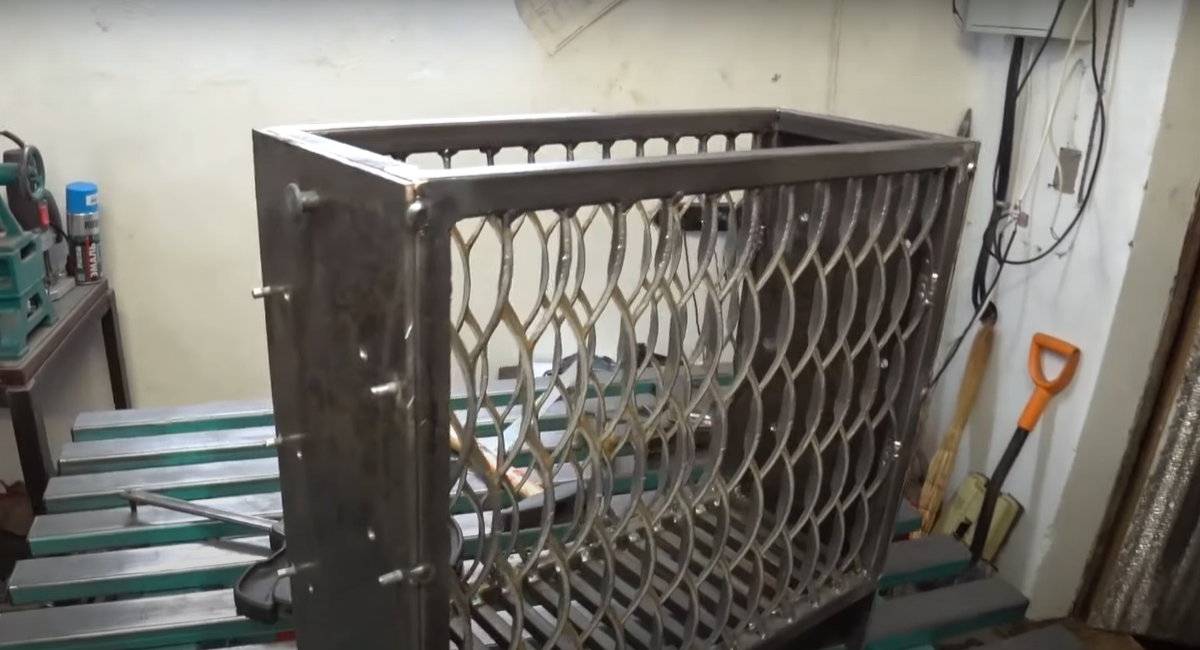

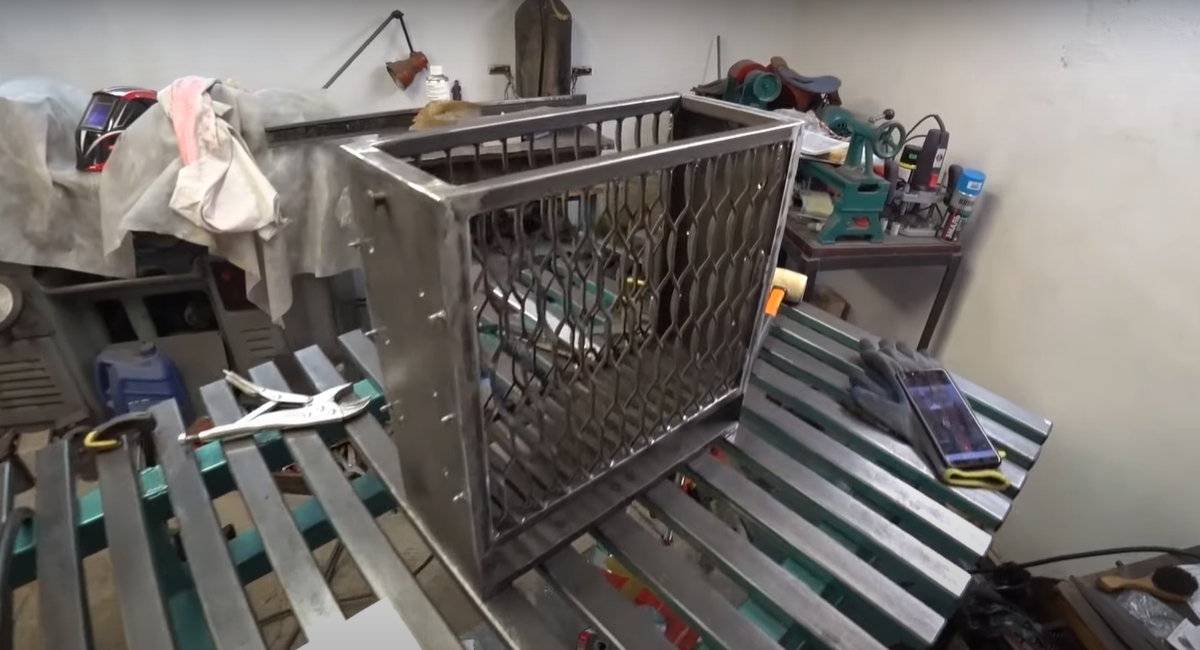

Закрепим их по бокам ящика, закручивая шурупы удобным способом. Снизу (у дна) пластины должны выступать на одинаковое расстояние — это ножки будущего мангала.

Аналогичным образом сделать дно.

Ящик полностью готов.

Приступим к изготовлению самых сложных деталей.

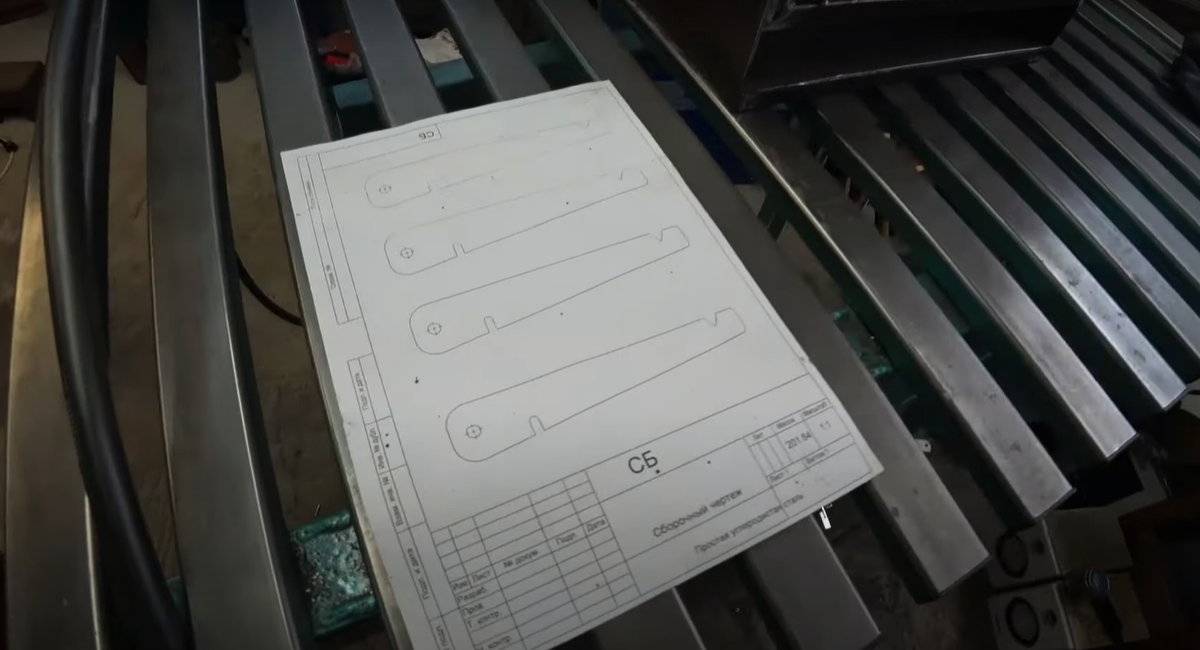

Шаблоны выполняются по эскизу. Всего таких заготовок будет 12 штук.

Сделаем разметку на листе металла, наклеив на него образец.

Прижмем материал к рабочей поверхности.

Аккуратно отпилим по контуру шаблона циркулярной пилой.

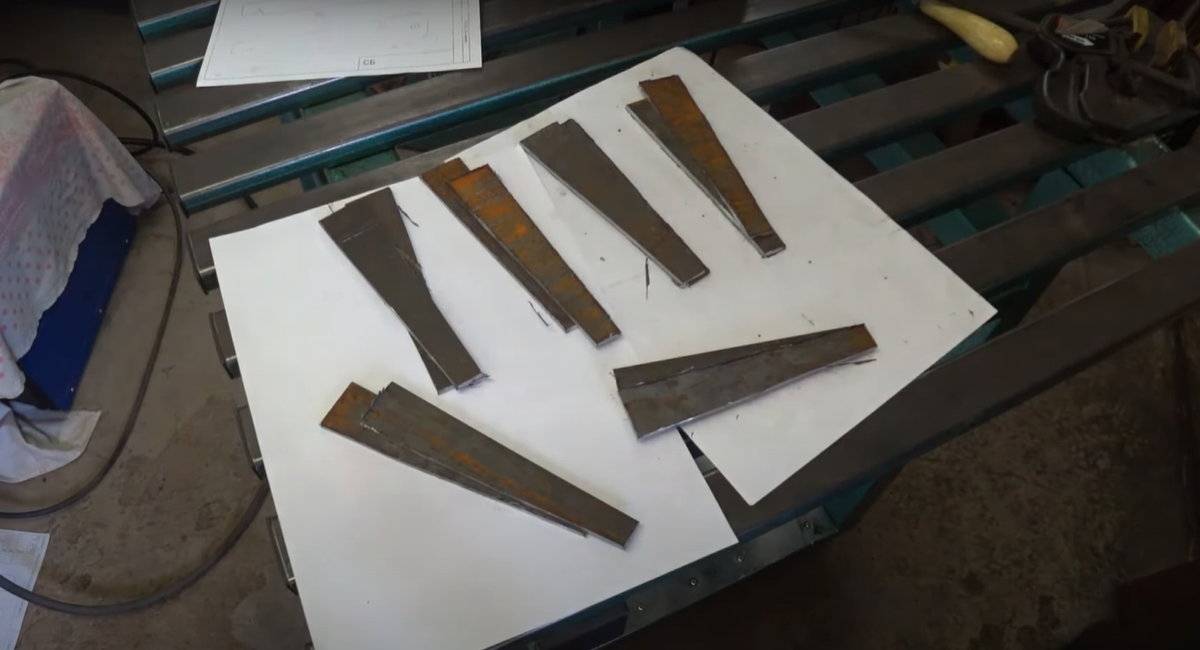

Выложим получившиеся заготовки по две. Должно получиться 6 пар.

Фиксируя любым удобным инструментом каждую пару, проделываем дрелью по 2 отверстия на широком конце и боковой части.

По мере готовности зажимаем изделия, используя тиски, и обрабатываем напильником острые и неровные края, делая их скруглёнными, гладкими.

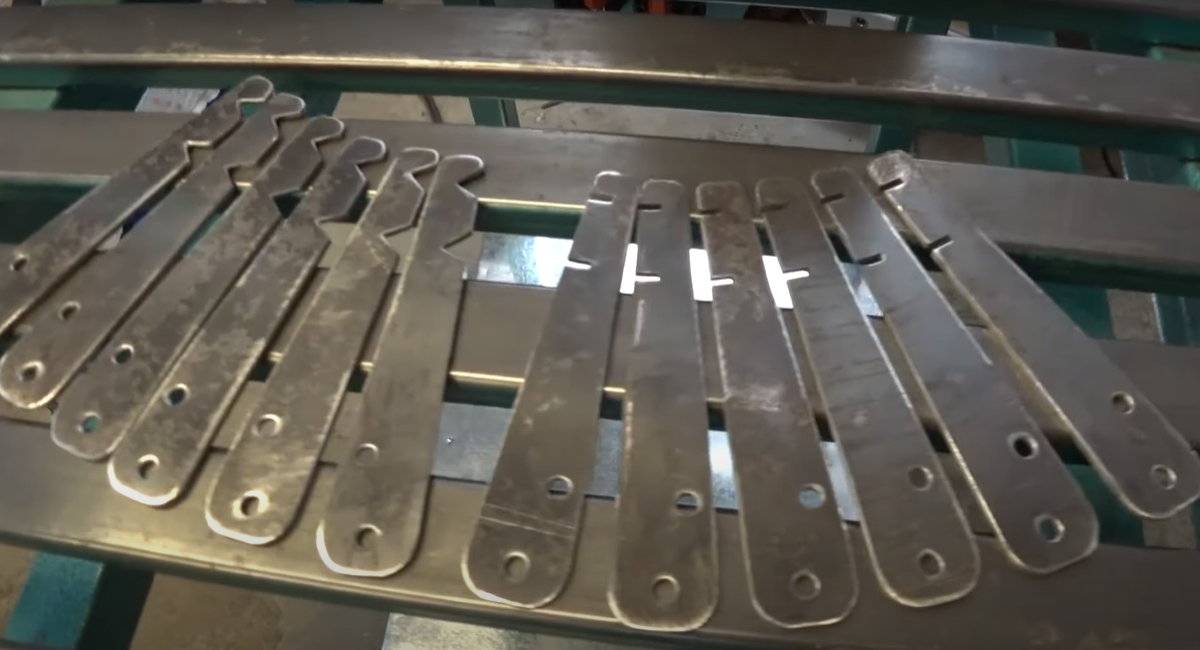

В конце обработки детали должны выглядеть следующим образом:

Настала очередь для поддона.

Он изготавливается путём простой сварки деталей, а затем вставляется внутрь ящика через нижнее отверстие. Главное — точно рассчитать все размеры.

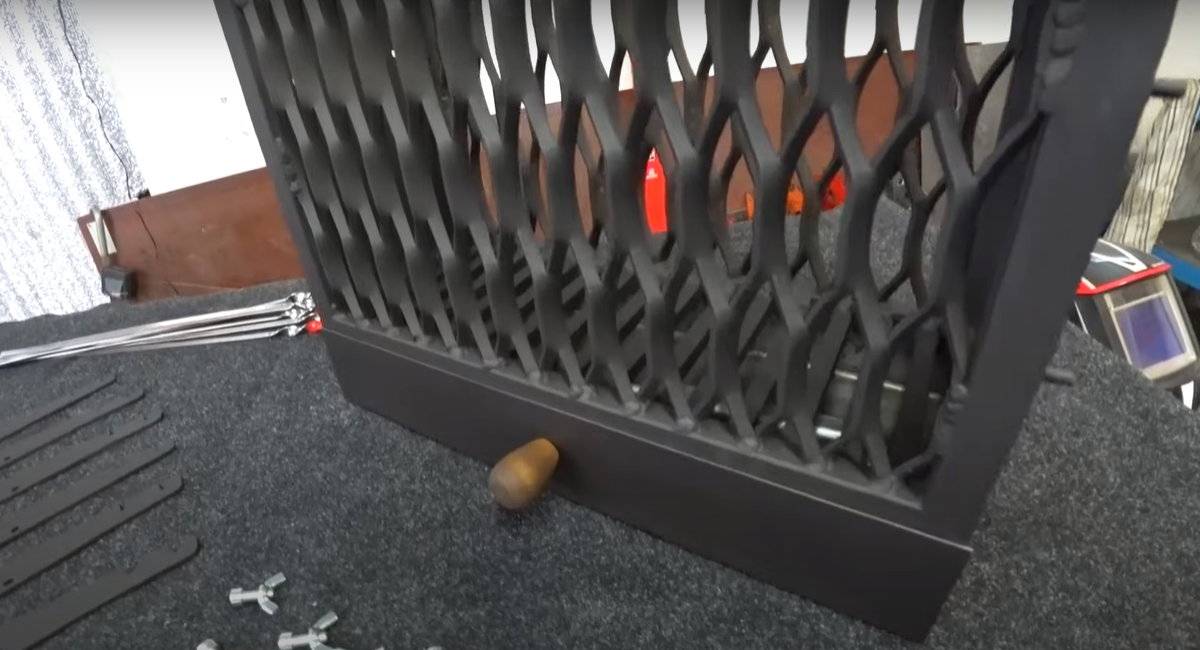

К поддону приделывается ручка. Сам мангал окрашивается в любой цвет.

В боковые отверстия изнутри вставляются шурупы. На них надеваются заготовленные детали.

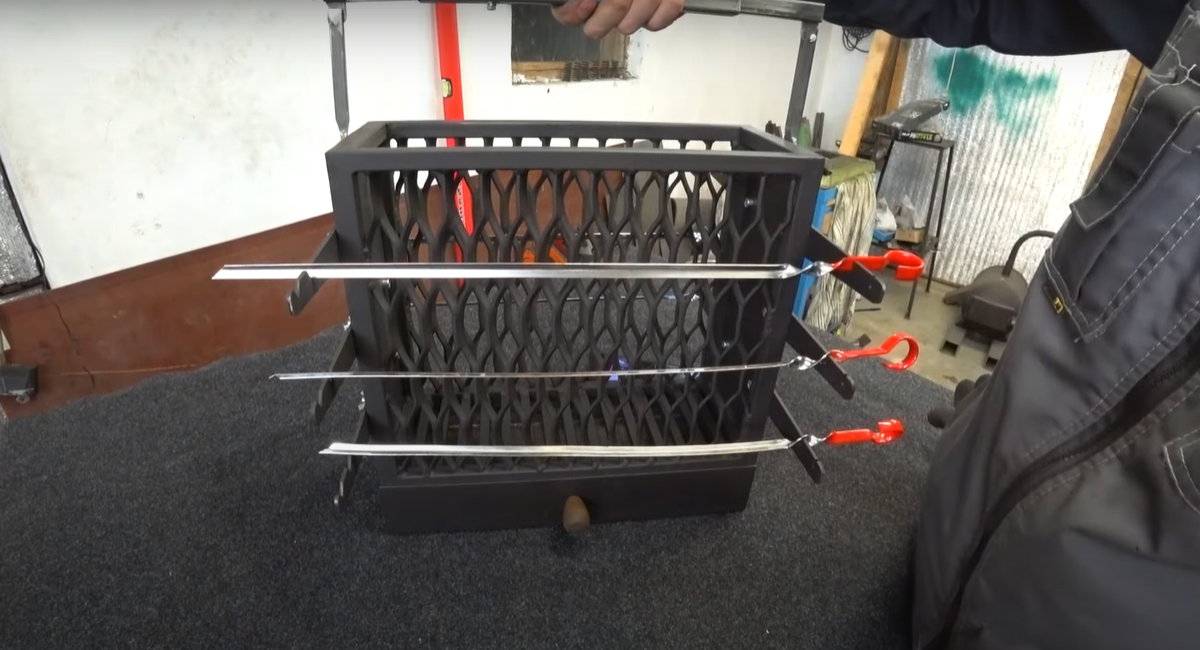

Конструкция фиксируется винтами снаружи. Получаются держатели для шампуров — по три с каждой стороны.

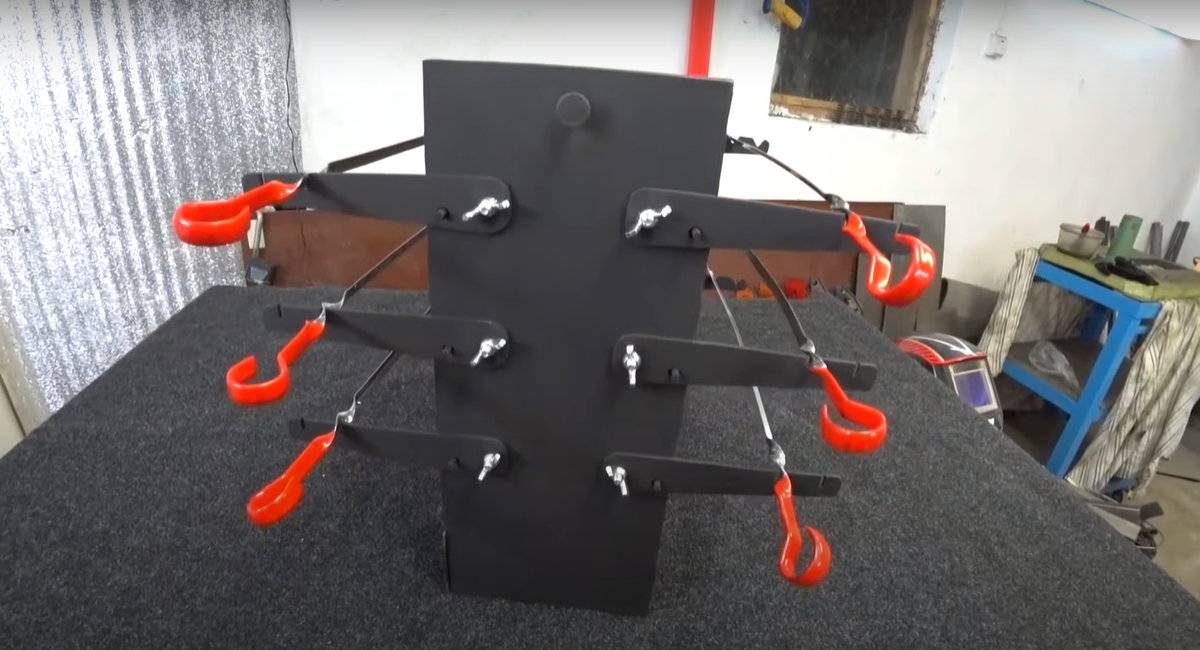

Мангал готов. Он получился полуразборный: с него снимаются держатели шампуров. Сейчас они держатся на винтах M6, зафиксированы небольшими стопорами. Также есть 2 выступа по обе стороны мангала, необходимые для его переноски.

Для транспортировки дополнительно делается ручка. Лучше, если она будет раскладная. Её концы зацепляются за вышеупомянутые выступы. С помощью такой портативной переноски можно легко и быстро транспортировать мангал.

После перемещения она снова складывается, убирается обратно в нижний ящик, куда, кстати, можно убирать все остальные детали. Однако, когда мангал находится в рабочем состоянии, ящик используется исключительно для сбора золы.

Таким образом, вертикальные мангалы удобны, помогают сохранить здоровье, получить безопасное, не пропитанное канцерогенами мясо. Какой вид подходит лучше всего — решает каждый сам, исходя из своих запросов и потребностей. При необходимости будет нетрудно изделие изготовить или заказать.

Мангал из кирпича

Для работы лучше брать огнеупорный материал, иначе в процессе эксплуатации остальные виды кирпича могут потрескаться. Это приведет к неоптимальному нагреву продуктов и сильному задымлению.

Мангалы из кирпича, выполненные своими руками, требуют определенной сноровки и опыта строительной кладки. Разработку чертежа лучше предоставить специалисту. Это может быть, как обыкновенная модель с одной секцией, так и комбинированный вариант (например, мангал-печь для беседки).

Обратите внимание!

• Беседка своими руками — лучшие идеи дизайна. Описание этапов строительства с пошаговыми инструкциями для начинающих + 160 фото

• Каперсы — ТОП-150 фото видов, лучшие рецепты приготовления. Варианты применения и полезные свойства + инструкции как выбрать каперсы

• Цветочная клумба своими руками: ТОП-120 фото нестандартных идей клумбы для цветов. Пошаговая инструкция создания своими руками для начинающих

Инструкция, как сделать мангал своими руками:

1. В первую очередь, необходимо оценить состояние грунта (наличие подземных течений, карстовых пустот).
2. Далее готовится площадка под будущую конструкцию. Это может быть, как каменная плитка, так и бетонная заливка.
3. Поверх фундамента выкладывается первый ряд кирпича.
4. Кладку ведут традиционным способом, параллельными рядами.
5. Между каждым 3-4 рядом прокладывают армированное железо для повышения устойчивости мангала.
6. На высоте 1-1,2 метра монтируют крышу. Нижний ярус предназначен для укладки дров.
7. Далее ведут работу по обустройству верхней чаши (для горения). Она должна иметь прочные стены с достаточно высокими бортиками. Внутреннюю поверхность желательно покрыть огнеупорным материалом.
8. По внутреннему контуру прокладывают бортики для решеток.

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

• долго ржавеют;
• в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
• отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Темп. испытания, °C	σ0.2 (МПа)	σB (МПа)	δ5 (%)	Ψ (%)
20	300	460	31	63
300	220	420	25	56
475	180	360	34	67

Расшифровка стали 09Г2С проводится следующим образом:

1. 09-0.9% составляющей углерода;
2. Г- В составле есть марганец;
3. 2 – марганца 2%;
4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Темп. испытания, °C	σ0.2 (МПа)	σB (МПа)	δ10 (%)
20	370	620	20
200	370	590	15
300	360	610	11
400	375	590	14
500	300	365	17

Расшифровывается 15ХСНД следующим образом:

1. 15 – 0,15% углерода
2. Х – Хром 0,6-0,9%
3. С – Кремний 0,4-0,7%
4. Н – Никель 0,3-0,6%
5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

https://youtube.com/watch?v=9nkta7qtpFk
