Максимальная длина контура теплого пола 16 трубой: определим длину контура для водяного теплого пола

Выясняем потребную тепловую мощность

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Определение теплоотдачи отопления по объему комнат с потолками 3 м и выше

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

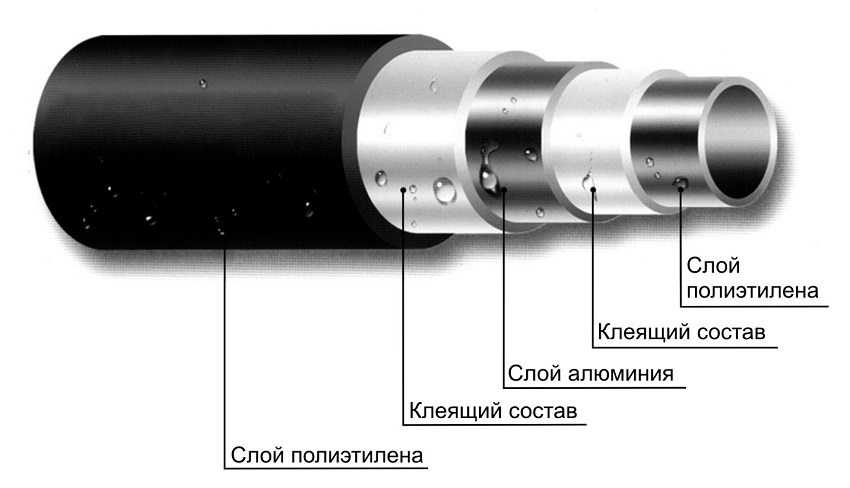

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

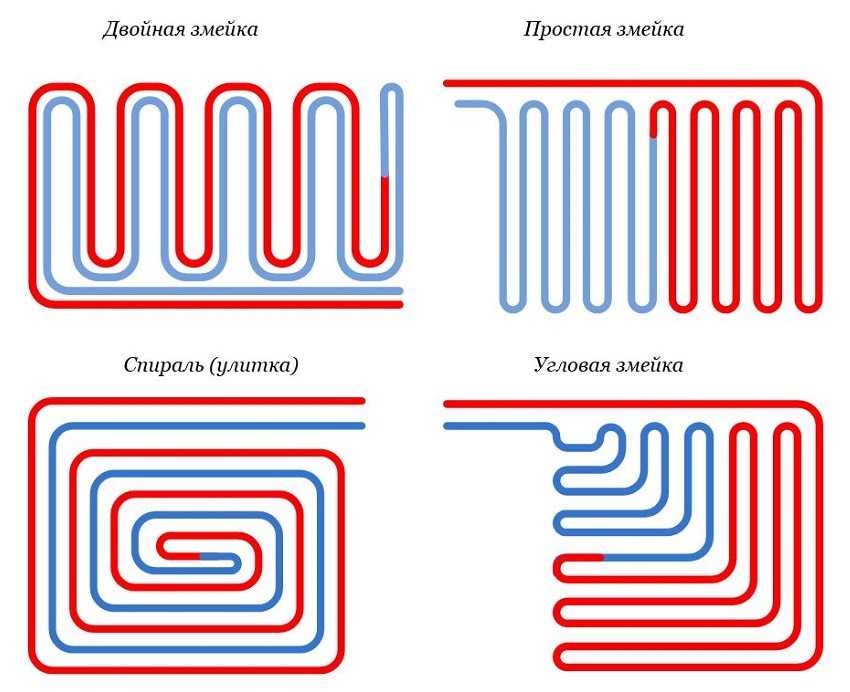

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

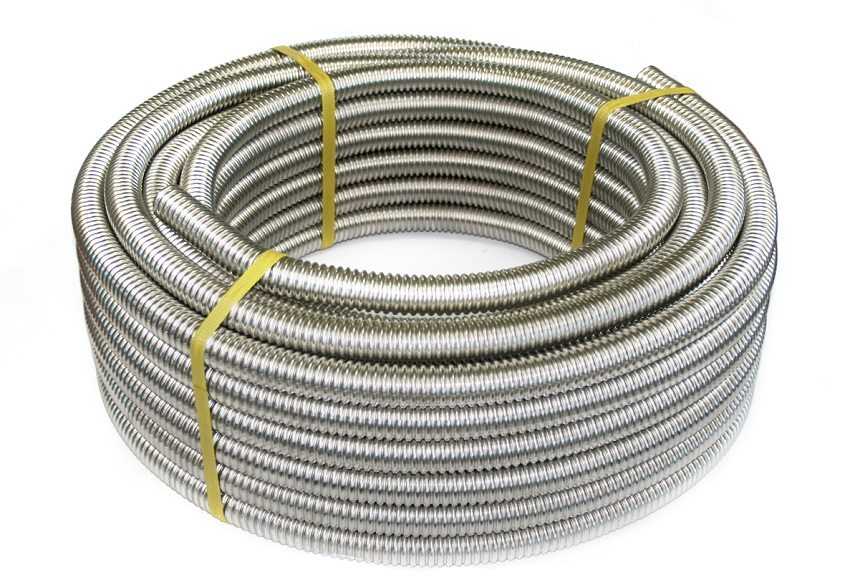

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Данные для расчёта

Расчёт длины тёплого пола начинается с того, что вы собираете первоначальную информацию, на основе которой и будут делаться последующие вычисления.

Показатели, которые нужно учитывать:

1. Размер комнаты.
2. Расстояние между петлями (шаг укладки).

Если с самого начала учесть все эти нюансы, то это станет гарантией правильной, бесперебойной работы всей тепловой-системы, постоянной запрограммированной температуры в комнате, разумные затраты на оплату тепла.

Вот в этой статье мы рассказываем о том, сколько Ватт тепла на единицу площади нужно учитывать для того, чтобы нормально нагреть поверхность. Но в той статье мы рассказываем об электрических тёплых полах.

В электрическом греющем кабеле теплоотдача всей кабельной секции известна заранее.

Поэтому расчёт нужно начинать с того, что мы определяем, какую мощность нужно выделить для того, чтобы нагреть поверхность.

В водяных тёплых полах ситуация иная – здесь количество тепла, которое выделится на поверхности, можно регулировать путём изменения температуры теплоносителя и скорости потока жидкости.

Поэтому учитывать требуемую мощность не обязательно – при эксплуатации нужная температура теплоносителя будет определена опытным путём.

Схемы монтажа

Перед планировкой следует вычислить количество труб, необходимое для полного отопления помещения. Рекомендуется с этой целью использовать миллиметровую бумагу 1: 50 для нанесения схемы помещения, а также для произведения необходимых вычислений

Для правильного расчета труб на квадратный метр поверхности нужно заранее спланировать схему укладки:

«Змейка». Данный тип монтажа подходит для небольших помещений прямоугольной формы. В большинстве случаев установку змейкой используют для водяного пола в качестве альтернативного метода подогрева. Основной недостаток в данном случае состоит в неравномерном распределении тепла. Наивысшие точки температур сосредоточены в местах изгибов трубы, близких к коллектору. При удалении от последнего температура будет понижаться.

Двойная «змейка» аналогична предыдущему типу. Единственное отличие состоит в укладке не одной, а сразу двух труб, параллельных друг другу.

Угловая «змейка»предполагает выход труб из углов помещения.

«Улитка» не имеет теплопотерь ввиду того, что сочетает теплые и холодные трубы, тем самым обеспечивая равномерный подогрев площади. Монтаж производится в холодных помещениях с большой площадью. Шаг при этом составляет до 35 см.

При укладке змейкой соседние трубы располагаются на расстоянии 30 см друг от друга. При приближении к дверям и окнам данное расстояние сокращается до 15 см. Такое положение обеспечивает снижение давления и долгосрочную эксплуатацию.

На основании многолетнего практического опыта профессионалы в области строительных работ

Причиной обустройства системы «теплый пол» чаще всего является недостаточное количество тепловой энергии, поступающей от других отопительных приборов. Перед тем как приступить к монтажу напольного покрытия с обогревом следует выполнить некоторые расчеты. В том числе требуется узнать, сколько метров трубы надо на теплый пол.

Рассмотрение основных разновидностей систем

Передача тепла напольному покрытию может осуществляться за счет электрического воздействия или нагретого до определенной температуры теплоносителя. В связи с этим выделяют две основные категории систем. Классификация также иногда производится в зависимости от применяемых элементов.

Водяные конструкции

Теплые полы такого типа в основном устраиваются в частных строениях, так как в квартирах подключиться к центральному отоплению вполне проблематично. Однако при установке отдельного котла такой вариант все же возможен, хотя и является достаточно дорогостоящим.

Укладка составных частей водяной конструкции в деревянных полах

Система с теплоносителем предполагает наличие трубопроводов и точки смешивания рабочей жидкости. В качестве базовых элементов выступают полиэтиленовые или металлопластиковые трубы. Они могут быть уложены между лагами деревянного пола или встроены в цементно-песчаную стяжку.

Схема расположения компонентов при внедрении в стяжку

Преимущества подобных конструкций:

• высокий уровень безопасности;
• компактность размещения;
• эффективность обогрева;
• простота эксплуатации.

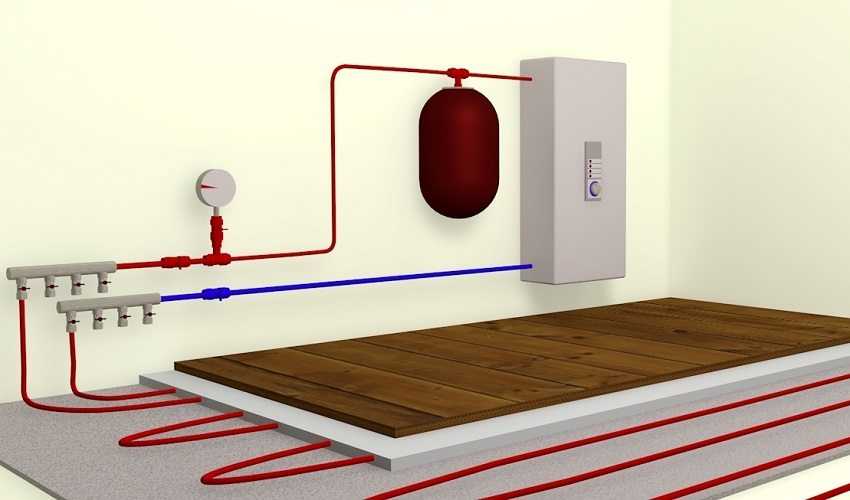

Наглядная схема подключения к отопительному агрегату

Электрические аналоги

Работа системы базируется на принципе отдачи тепла посредством проводника электрического тока или инфракрасного излучения. В ее состав входит терморегулятор с датчиком, который производит включение и отключение оборудования по заданной программе.

Демонстрируется процесс укладки электрических матов

Существуют следующие разновидности базовых элементов:

• отдельные кабели;
• готовые маты;
• пленка с инфракрасным излучением.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Как произвести расчет шага трубопровода для водяного пола

Для обустройства теплого пола рекомендуется использовать трубы из полимерных материалов – металлопластик, PE-RT, PEX-C, PEX-B. Они напрямую влияют на шаг трубопровода. Это расстояние между магистралями, регулируемое во время укладки. Обычно это значение варьируется от 100 до 300 мм. Но оно не будет одинаковым для всей напольной поверхности. Для компенсации тепловых потерь шаг в области наружных стен, окон уменьшается до 100 мм.

Точной формулы расчета шага трубопроводов нет, но можно использовать следующие рекомендации:

• Минимальный шаг в 100 мм у несущих стен и окон.
• Он постепенно увеличивается на 50 мм к центру комнаты. Так можно добиться равномерного нагрева пола.
• Ограничения – минимальный радиус изгиба трубы. Для труб из сшитого полиэтилена диаметром 16 мм он составляет 100 м.

Не допускается перехлест магистралей, разница по длине между ними не должна превышать 20% при общем коллекторном узле. Иначе придется постоянно регулировать напор в каждом «кольце», что может привести к неравномерному нагреву пола.

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

1. Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.
2. Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров (прочитайте: “Длина контура водяного теплого пола: правила расчета”).
3. Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
4. Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
5. Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.
6. Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
7. Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
8. Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.

Когда расчёт корректируется практикой

На фото никакими расчётами и никто не занимался – просто своими руками уложена труба и всё, инструкция проигнорирована полностью, цена такого отношения – полная неработоспособность системы

Первое, что требуется определить – схему размещения труб.

Возможные схемы труб

В практике укладки сложить четыре схемы, которые повсеместно и используются:

• A – змейка;
• B – двойная змейка;
• C – угловая змейка;
• D– улитка.

Уже исходя из выбранной схемы, можно рассчитать объём воды в целом в системе.

Четыре возможных схемы раскладки труб, если выдержана максимальная длина контура водяного теплого пола, то все они в равной степени выполнят свою задачу

Главный показатель

Вычисления объема воды в системе требует предварительного определения параметров выбранной схемы.

Среди них:

• сам выбранный тип – выбираем «A»;
• расстояние от трубопровода до стены – из рекомендуемого диапазона в 20-30 см выбираем минимальное расстояние в 20 см;
• расстояние между рядами труб – между рекомендуемым от 10 до 50 см выбираем ровно посередине – 30 см (не забудем, у нас труба диаметра порядка 30 мм, поэтому реальное расстояние между трубами будет 27 см);
• внутренний диаметр трубы – выбираем трубу с внутренним диаметров в 20 мм;

Кроме того, в нашем распоряжении и данные по рабочей отапливаемой площади:

• ширина – 4 м;
• длина – 5 м.

Укладку будем проводить параллельно меньшей стороне.

Исходя из приведённых данных получаем:

• количество линий труб «туда-сюда» – 15, при этом остаётся ещё 10 см в остатке, который «бросаем» на увеличение расстояния от стены меньшей длины – по 5 см с обеих сторон;
• учитывая, что со стороны коллектора расстояние до трубы будет равно 40 см (а не 20, 20 ещё отводится на отводной канал), общая длина трубы в контуре составит:

15 x 3,40 = 51 метр,

что прекрасно вписывается в рекомендуемые границы от 40 до 100 метров;

• теперь получаем общую длину трубы от входа до выхода коллектора, она составит на 5 метров больше – 56;
• таким образом, появляется возможность рассчитать объём воды, требуемой для системы отопления пола по формуле объёма цилиндра:

V = pi x R x R x D,

где R – радиус трубы в см, у нас он равен ровно 1;

D – длина трубы – 5600 см.

Расчёты дают V = 3,14 x 1 x 1 x 5600 = 17584 куб.см.

Другими словами, для полного заполнения системы потребуется больше 17 с половиной литра воды.

Здесь уже по внешнему виду можно понять, что рекомендуемая длина контура в 100 метров значительно превышена
