Делаем правильный крючок для вязки арматуры своими руками: Советы

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

  • отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
  • заготовка для рукоятки из дерева или пластика;
  • две шайбы с внутренним диаметром равным толщине прута;
  • две гайки или два подшипника;
  • пассатижи;
  • топор;
  • электродрель со сверлом по дереву 10 мм;
  • углошлифовальная машинка с диском для резки металла;
  • наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

  • На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
  • Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
  • Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

  • углошлифовальная машинка;
  • плоскогубцы;
  • электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

  • с электрода удаляется флюс;
  • от конца отступают 20 мм и загибают пруток под углом 90 градусов;
  • от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
  • двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
  • откладывают еще 50 мм и делают еще один загиб под тем же углом;
  • конец инструмента затачивают углошлифовальной машинкой.

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

Для стяжки элементов используют куски проволоки, нарезанные по 300-400 мм. В целях экономии материала, оптимальную длину отрезка подбирают опытным путем, ориентируясь на толщину арматуры.

Если при работе с проволокой выяснится, что она загибается с чрезмерным усилием, ее следует дополнительно отжечь на костре в течение 30-40 минут. Продолжать вязку можно после того, как проволока остынет.

Последовательность вязки арматуры:

  1. Проволоку нарезают по заданному размеру.
  2. Каждый кусок складывают пополам и проворачивают вокруг центральной оси.
  3. Готовый кусок проталкивают под местом соединения прутков снизу.
  4. Крючком зацепляют свободный конец отрезка и петлю.
  5. Проворачивая крючок, проволоку затягивают в узел.
  6. Узел протягивают до получения прочного соединения.

Процесс вязки арматуры не вызывает проблем даже у начинающих строителей, но не лишним будет посмотреть фото или видео с примером выполнения этой работы ниже.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
В петлю продевают крючок.
Инструментом захватывают концы проволочных стержней.
Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота.
Осторожно дотягивают узел, чтобы не разорвать.
Вязальный крючок вытягивают.
Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Выбор разновидности крючка

Если вам необходим крючок для вязки арматуры, то изготовить его вы можете самостоятельно. Однако первоначально необходимо определиться с разновидностью изделия. Инструмент может быть ручным, состоящим из стального изогнутого стержня и ручки, которая выполнена из древесины. С его помощью можно будет легко захватить петлю, после закинуть ее, скрепив между собой прутья арматуры, добившись тугой фиксации. При изготовлении в рукоятку необходимо установить подшипник, только так удастся добиться высокой скорости вращения. Крючок для вязки арматуры может быть и винтовым. Он позволяет увеличить производительность благодаря имеющемуся в конструкции червячному механизму. Последний вступает в работу при воздействии силы на рукоятку. В результате осуществляется затягивание узла автоматически.

Ручку можно снабдить прорезиненной основой, тогда как при изготовлении рабочей части рекомендуется применить оцинкованную сталь. Такое изделие будет более сложно в изготовлении, да и в магазинах его удастся приобрести по более высокой стоимости, которая варьируется в пределах 600 рублей.

Технология изготовления крючка своими руками

Крючок для вязки арматуры можно с легкостью изготовить самостоятельно, многие специалисты предпочитают именно такое решение. Для процесса вовсе не понадобится подготавливать сложные инструменты и материалы, а времени на это уйдет совсем немного. В роли основы следует использовать сварочный электрод, диаметр которого должен составить 3 миллиметра. Не стоит использовать тот, что обладает более внушительными габаритами.

Ручка может быть выполнена из мастерка, который предварительно необходимо лишить рабочей части, а именно лопатки. В качестве альтернативного решения можно использовать отрезок шланга. Ручка должна быть прочно зафиксирована на одном из концов электрода. С обратной стороны предстоит сформировать крючок.

2 Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

  • полуавтоматические;
  • автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

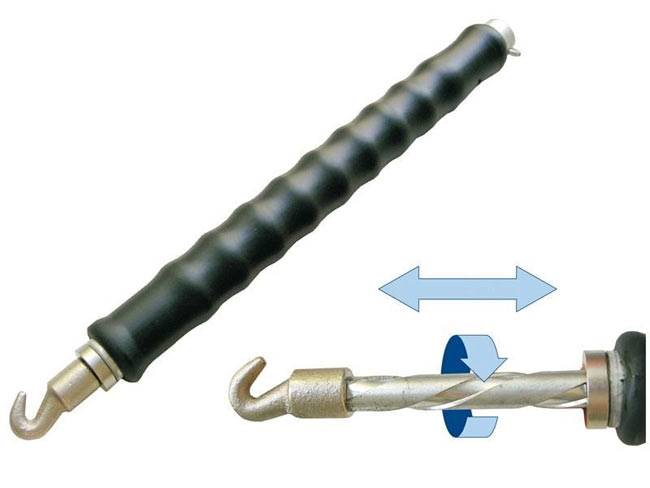

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.

2.1 Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.

2.2 Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

Портал об арматуре » Вязка » Что такое и как использовать крючок для арматуры?

Как изготовить крючок своими руками

Чаще всего на рабочих местах сами арматурщики изготавливают крючки для вязки арматуры «под себя», в соответствии со своими предпочтениями и ориентируясь на привычную им форму инструмента или его размеры. Иногда выбор делается исходя из материала крючка: так, некоторых не устраивает излишняя мягкость электродной стали, и на крючок они пускают жало длинной отвёртки.

Для самодельного крючка на выходе металлического стержня из рукоятки делается небольшой, под углом в 10-15 угловых градусов, изгиб, а затем после 12-15 см следующего прямого участка жала делается в той же плоскости ещё один изгиб, примерно под 90⁰. Затем идёт плавное искривление (закругление), уже после которого следует немного заострённый участок (сам крючок) длиной 1,5-2 см.

Пруток берётся гладкий, без рёбер (какие бывают у прутков разного диаметра по ГОСТ 34028-2016), желательно из арматуры, на которую шла легированная сталь, для избегания коррозии прутка, поперечным сечением не более 0,5 см.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

  1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
  2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
  3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Это интересно: Как сделать теплые полы от водяного отопления: рассматриваем развернуто

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязанияКраткое описание технических параметров

Обычный

Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.

Полуавтоматический

Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.

Автоматический

Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

Крючок из шуруповерта для вязки арматуры Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв

Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

  1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
  2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
  3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
  4. Конец стержня согнуть дугообразно.
  5. Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Рекомендации по использованию

Если вы самостоятельно решили изготовить крючок для вязки арматуры, фото которого можно найти в статье, то важно знать еще о том, как правильно пользоваться инструментом. Для начала нарезается проволока на отдельные стержни, длина которых составляет 30 см

При этом можно использовать болгарку, с помощью которой делается необходимое количество заготовок.

Проволока должна быть сложена вдвое, а после наступает черед двух арматурных стержней, которые следует пропустить по диагонали. Образованную петлю следует вдеть в крючок, а концы проволоки завести за инструмент. Крючок для вязки арматуры, чертеж которого вам не понадобится, должен выполнять несколько вращений таким образом, чтобы добиться надежного крепления. Не стоит при данных манипуляций излишне усердствовать, так как это может стать причиной разрыва материала.

О каких конструктивных особенностях необходимо знать перед началом изготовления?

Если вы решили изготовить крючок для вязки арматуры, то необходимо первоначально ознакомиться с его конструктивными особенностями. Среди составляющих частей можно выделить ручку, которую нужно изготовить таким образом, чтобы она была удобна для захвата. Изделие имеет в составе и изогнутую часть, с помощью которой и выполняется крепление. Посредством данного инструмента можно добиться хорошей скорости формирования узлов. Крючок должен располагаться свободно в ручке, чтобы у мастера была возможность поворачивать его в нужную сторону. Данное несложное устройство позволит зафиксировать между собой несколько стержней в одну конструкцию.

Пошаговая инструкция

Быстро и правильно закрепить арматуру можно при помощи тонкой (диаметром 0,8-1,2 мм) проволоки. Начинающему мастеру это доступно сделать одним из трёх возможных способов.

Способ первый

  • Согните пополам отрезок проволоки.
  • Отмерьте треть длины от места сгиба и согните пополам повторно.
  • Накиньте проволоку так, чтобы с одной стороны оказалась петля, с другой – два конца.
  • Вставьте крючок в петлю, придержите его второй рукой и слегка натяните свободные концы.
  • Вращайте крючок. Зацепите его за свободные концы и прокрутите на несколько оборотов.
  • Загните лишнее.

Способ второй

  • Согните вдвое отрезок проволоки, оберните с его помощью соединения арматуры с нижней стороны.
  • Зацепите петлю крючком, вставьте в крючок свободные концы.
  • Крутите, пока арматура не закрепится жёстко на своём месте.

Способ третий

  • Согните кусок проволоки пополам, обведите его на месте стыка по косой линии.
  • Проденьте в петлю крючок и натяните проволоку.
  • Второй конец согните в точке изгиба крючка.
  • Тяните на себя и вращайте крючок.

Последний из указанных способов позволяет заметно повысить скорость и качество связывания арматуры. Навык этот отрабатывается легко и быстро.

Вязальная проволока обязательно должна накручиваться вдвое, а лучше – вчетверо. Не экономьте на ней: надёжное и высокопрочное соединение арматурных прутов и фундамент высокой прочности стоит того.

Как вязать арматуру крючком, смотрите далее.

Как привезти арматуру длиной 12 м на автомобиле ГАЗель

Мерная арматура самых ходовых марок (диаметром от 10 мм) продаётся в хлыстах длиной по 11.7 м, поэтому для её доставки используется длинномерный автотранспорт. Это не всегда удобно. Грузовику может не хватить места для въезда на узкий участок с крутым поворотом, или застройщику невыгодно заказывать и платить за доставку длинномера, чтобы привести с десяток хлыстов.

Обычно в таких случаях арматуру режут на хлысты примерно по 6 м. Это неэкономично, а также увеличивает трудоёмкость работ по сращиванию арматурных каркасов при изготовлении фундаментов с длинными сторонами. В связи с этим интересен опыт пользователя портала с ником newman1, который привёз на участок арматуру длиной почти в 12 метров на ГАЗели.
