Делаем кровать чердак сами (2 фотоотчета + чертежи)

Основные типы конструкций

ИллюстрацииРекомендации

Мансарда на 4 опорах.

В действительности опор может быть и больше, все зависит от конфигурации кровати.

Речь идет о самодостаточной конструкции, базирующейся на 4 стойках. Она никак не связана ни с потолком, ни со стенами, а значит, ее можно двигать. Для самостоятельной сборки это самый сложный вариант.

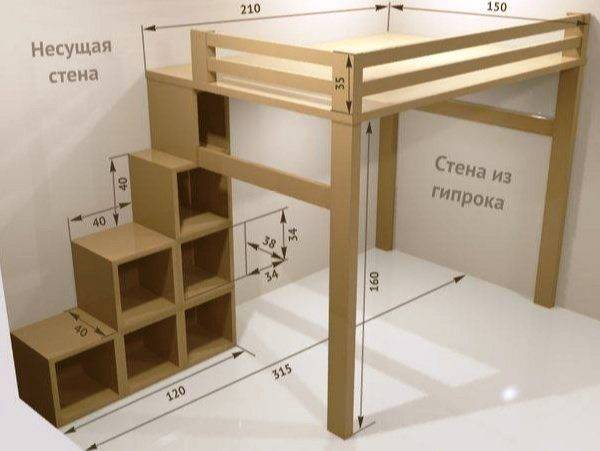

Чердак с опорой на стену.

Если в комнате есть несущая, или просто мощная стена, то ее можно использовать в качестве опоры.

К стене прикручивается горизонтальная балка, которая выступает опорой для настила. С противоположной стороны настил базируется на стойках. Подробней сбор такой конструкции мы разберем чуть позже.

Потолочная подвеска.

Здесь смысл в том, что настил подвешивается на потолке. Выглядят такие модели оригинально, монтаж также не сложный, но подвесную кровать способны выдержать только железобетонные плиты перекрытия. Крепление подвески на деревянные балки или старые потолки крайне нежелательно.

Смешанные конструкции.

В теории, чердак с опорой на стену также относится к смешанным конструкциям. Но кроме него есть еще несколько вариантов.

Так при наличии 2 прочных стен, крайний наружный угол можно подвесить к потолку, а если потолок слабый то соорудить опору.

В комнате с 1 прочной стеной, остальные части конструкции подвешиваются к потолку. Есть еще вариант сооружения мощной опоры в виде лестницы, но он сложен в обустройстве.

С видами конструкций разобрались, теперь уделим немного внимания выбору материала для создания домашней мансарды:

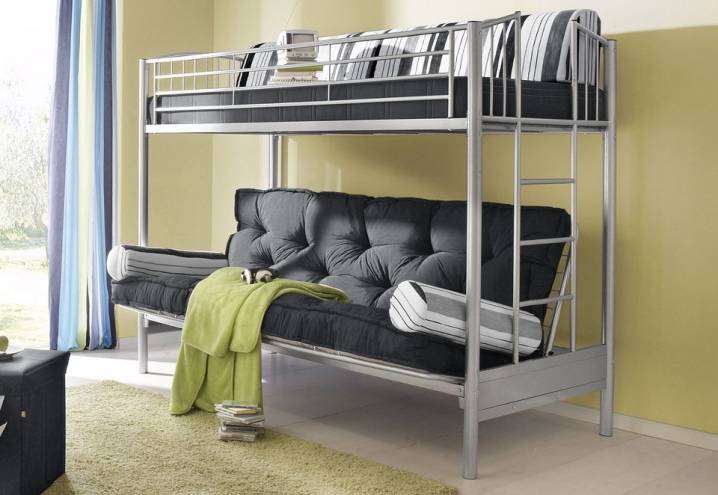

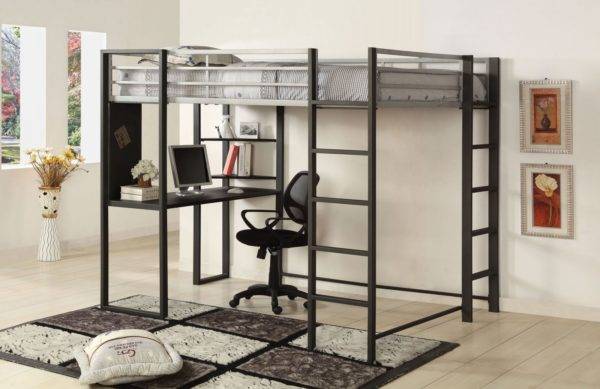

Металл — железные кровати прочные и долговечные. Если все сделано качественно, то они никогда не будут скрипеть или шататься. Конструкцию удобней собирать из профильной трубы, также подойдет уголок, но чердак из уголка некрасиво смотрится. Учтите, что для сборки вам понадобятся услуги сварщика.

Сборка конструкций из профильной трубы потребует наличия сварочного аппарата.

ДСП — экологическая безопасность и привлекательность «голой» древесностружечной плиты оставляют желать лучшего, поэтому кровати лучше делать из ЛДСП. Кроме того, прочность щитов также невелика, ребенка такая конструкция выдержит, а для сооружения широкой полноценной мансарды желательно выбрать другой материал.

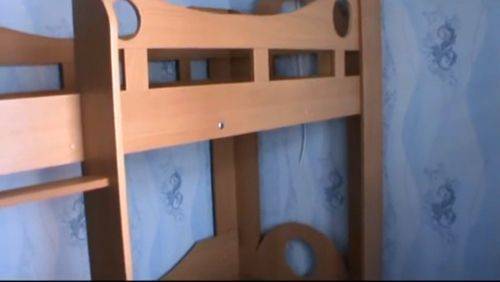

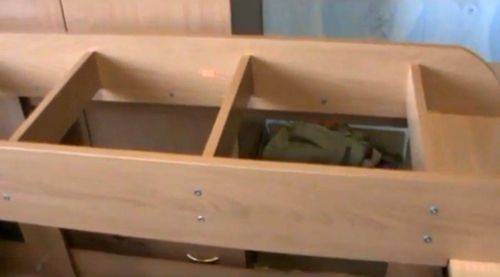

Конструкции мансардного типа из ЛДСП больше подходят для детских комнат.

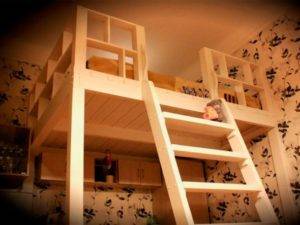

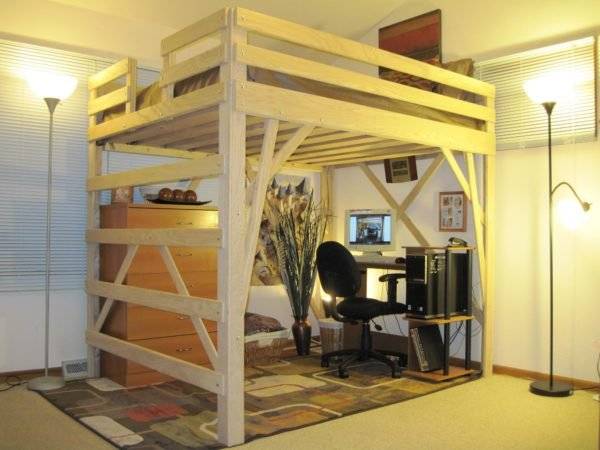

Дерево — для домашнего мастера древесина считается идеальным материалом

Ее прочности хватает для сборки мансарды любых размеров, а по эстетической привлекательности и что немаловажно, по экологической чистоте с натуральным деревом не может конкурировать ни один материал

Деревянные конструкции отличаются красотой, высокой прочностью и простотой сборки.

Какие материалы используют для изготовления кроватей?

И фирмы-производители, и домашние мастера используют различные материалы, чтобы создать надежные, долговечные и эстетичные предметы мебели. Именно о том, из чего будет сделана кровать, нужно задуматься в первую очередь, планируя ее покупку или самостоятельное изготовление.

Таблица 2. Материалы для изготовления каркасов

МатериалОписание

Металл

Прочный материал, который иногда используется при изготовлении каркасов кроватей любых типов. Он отличается хорошей прочностью, со временем не деформируется. Из минусов можно выделить то, что для создания подобной конструкции потребуется сварочный аппарат и определенные навыки работы с таким материалом, поэтому придется привлекать к этому процессу профессионального мастера. В итоге, себестоимость изделия обойдется дороже, но продлиться срок его службы.

Древесина

Популярный материал, который требует тщательной обработки перед использованием – дерево должно быть сухим, защищенным от грибка, обработанным от шероховатостей. При этом из массива получаются самые прочные и долговечные кровати, которые, к тому же, легко можно изготовить своими руками. Из минусов древесины выделяют лишь то, что при отсутствии нормальной просушки материала готовая конструкция может сильно деформироваться во время усадки. В остальном, деревянная кровать без каких-либо проблем выдерживает даже большую массу.

МДФ

Бюджетный вариант создания любой мебельной конструкции. При этом следует учитывать, что не всегда такой материал сможет выдержать большой вес, поэтому его чаще используют для изготовления небольших детских кроваток. Из плюсов можно выделить то, что во время распила МДФ не образуется пыль.

ЛДСП

Материал изготавливается путем склеивания древесной стружки с синтетическими смолами, которые не всегда являются безопасными. Кроме того, ЛДСП не отличается слишком хорошей прочностью и может деформироваться от большой нагрузки. Использовать материал можно только для изготовления декоративных панелей и в обработанном виде.

Мебельные щиты

Это прочный материал, который без каких-либо проблем прослужит на протяжении долгих лет. Плиты собираются из брусков разного диаметра, и они подходят для изготовления различных конструкций мебели. Чаще всего мебельные щиты, продающиеся в строительных магазинах, уже окрашены или обтянуты пленкой «под дерево», благодаря чему из них можно собрать эстетичную конструкцию, гармонирующую с остальной мебелью в комнате.

Самостоятельное изготовление

Прежде чем приступить к самостоятельному изготовлению кровати-чердака, необходимо определиться с типом ее конструкции.

Таблица 2. Типы конструкций.

Тип конструкцииОписание
На четырех (и более) опорахТакая конструкция является независимой и самодостаточной, так как она не связана со стенами или потолком. Установить ее можно в любом месте помещения, хоть в центре. Опоры обеспечивают надежность и устойчивость мансардной кровати.
Конструкция частично опирается на стенуОпорой для такой конструкции может служить несущая стена в помещении. Опирание настила происходит за счет балки, горизонтально прикрученной к стене. Противоположная часть кровати опирается на стойки.
Крепление к потолкуПодобный способ крепления максимально освобождает пространство под спальным местом из-за отсутствия опор. Но использовать подобный способ фиксации мансардной кровати можно только при наличии ЖБ перекрытия потолка, которое сможет выдержать большую нагрузку.
Комбинированный тип крепленияФиксация ложа происходит за счет опирания на стены и фиксации его в одном месте к потолку. Во втором случае можно одну сторону кровати закрепить к стене, а противоположные два угла – к потолку.

Процесс самостоятельной сборки мансардной кровати для взрослых происходит в несколько этапов.

Этап 1: изготовление чертежа

Определившись с типом конструкции и способом ее крепления, приступают к разработке подробного чертежа, который даст подробную информацию о размерах изделия, количестве и габаритах каждой детали, о способах их крепления.

Чертеж можно выполнить в специальной компьютерной программе

Если конструкция не является самостоятельным объектом и будет фиксироваться к стенам или потолку, то на чертеже отражают ее привязку в пространстве, учитывают свободное место около кровати, расположение включателей и розеток, окна и дверного проема.

Определить размер спального места необходимо, исходя из стандартных размеров матрасов, чтобы в последующем не возникло проблем с приобретением главного атрибута любой кровати.

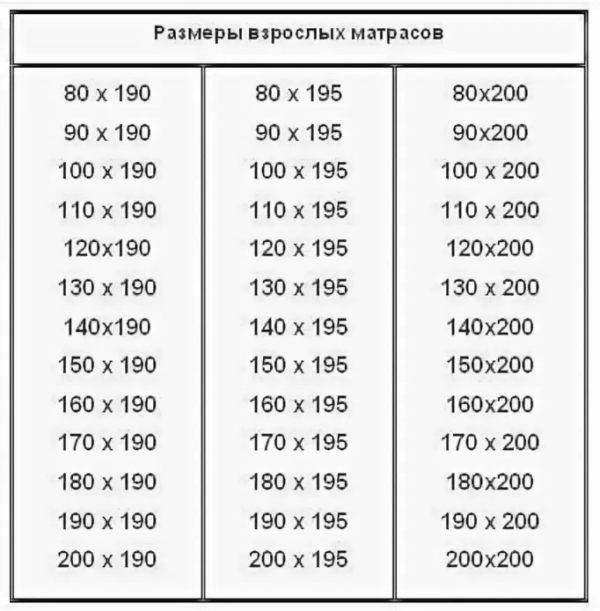

Размеры матрасов для взрослых

Этап 2: приобретение материалов

Материалом для изготовления каркаса в рассматриваемом случае будет брус 50 х 150 мм. Конструкция с одной стороны будет иметь крепление к стене. Если предполагается изготовить кровать на четырех и более опорах, то используют брус сечением 100 х 100 мм.

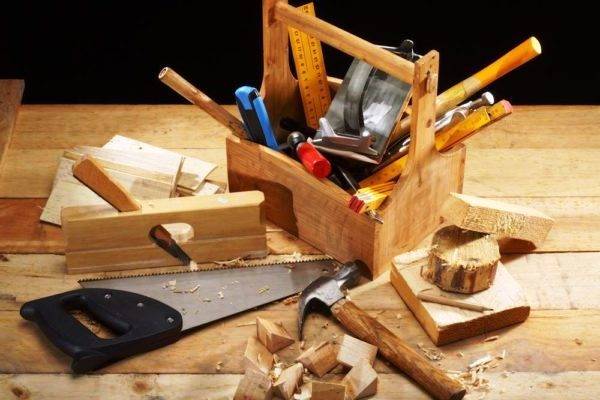

Инструменты для работы с древесиной

Цены на брус

Брус

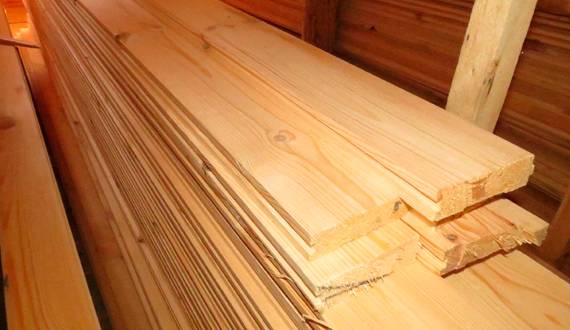

Для обустройства настила используют доску, размером 25 х 100 мм.

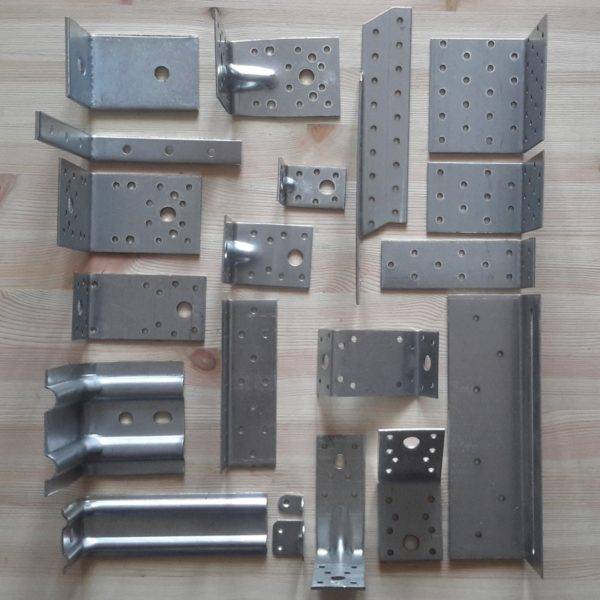

Для фиксации деталей между собой рекомендуется использовать металлическую фурнитуру в виде пластин-накладок, уголков, стропильных подвесов, которые применяются для обустройства кровли и деревянном домостроении. Такая фурнитура должна приобретаться не мебельном, а в строительном магазине.

Кровельная фурнитура

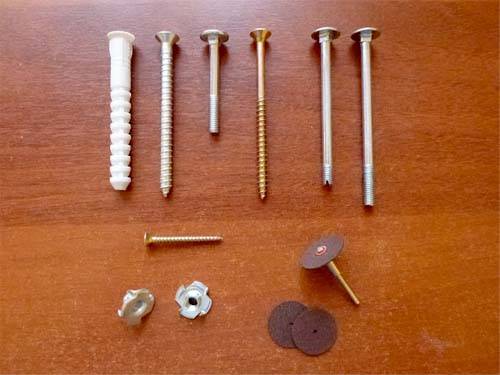

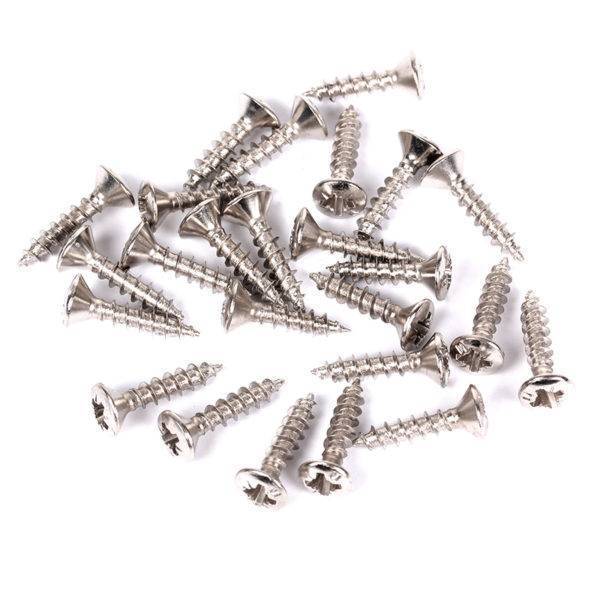

В качестве крепежных элементов применяют никелированные саморезы – они надежнее держаться в теле древесины и позволяют при необходимости без труда разобрать конструкцию. Анкерные болты потребуются для фиксации опорной балки к несущей стене.

Никелированные саморезы

Цены на доски строительные

Доски строительные

Таблица 3. Изготовление каркаса.

ИллюстрацияОписание
Шаг 1К несущей стене горизонтально закрепляют опорную балку. Шаг расположения анкерных болтов составляет 400 мм.
Шаг 2К опорной балке на стене при помощи винтов или саморезов производят фиксацию стропильных подвесов для крепления поперечных балок.

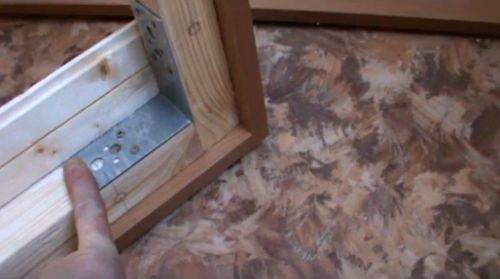

Шаг 3Используя Т-образные металлические пластины, собирают конструкцию из опор и горизонтальной несущей балки.
Шаг 4Противоположные опорные элементы соединяют поперечными балками из бруса сечением 50 х 150 мм. Для этого их фиксируют в подвесах.
Шаг 5Фиксация лаг производится при помощи саморезов.
Шаг 6Для изготовления настила не рекомендуется использовать шпунтованную доску, так как настил получается монолитным, без зазоров и щелей.
Шаг 7Чтобы обеспечить вентиляцию спального места, специалисты рекомендуют использовать обычную, прямую доску, зафиксированную с зазором в 5 -7 мм.

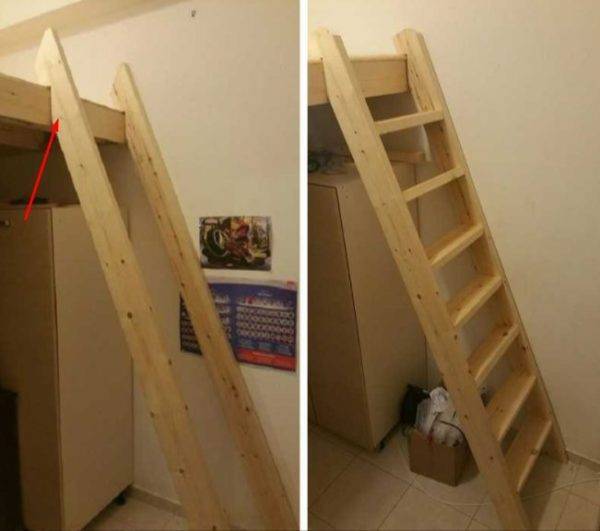

Этап 4: изготовление лестницы

Для изготовления тетивы лестницы и ступеней используют брус с минимальной толщиной равной 30 мм. Подойдет брус, который использовался в качестве лаг.

Тетиву подрезают для надежной фиксации ее в верхней части кровати

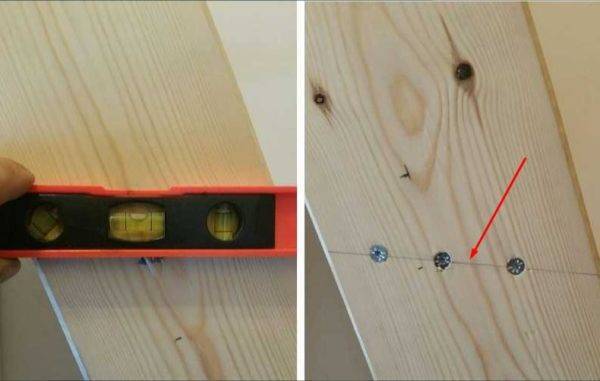

С наружной стороны тетивы, используя строительный уровень, наносят разметку так, чтобы ступени располагались на одинаковом расстоянии.

Ступени фиксируют при помощи саморезов

Типы конструкций и варианты чертежей

В обобщенном виде кровать-чердак представляет собой каркас высотой 1,2-1,8 м, который венчает лежак. Сделать конструкцию самостоятельно несложно, главное придерживаться рекомендуемых пропорций. Невзирая на очевидную простоту, существует несколько вариантов обустройства кровати-чердака. В зависимости от метода крепления, базовые модели условно делят на три типа конструкции:

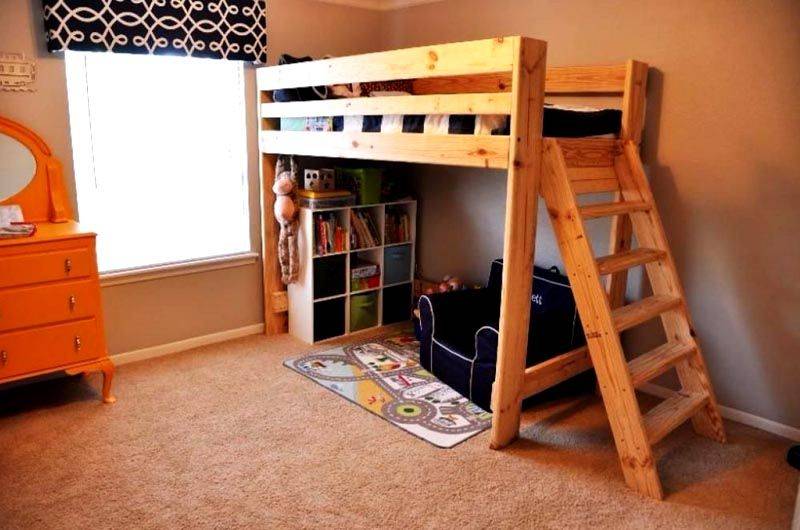

Чердак располагается на четырех опорах. Наиболее независимая конструкция, которая легко переносится на другой участок комнаты

Важно выбрать правильное соответствие между высотой кровати и спальни, чтобы сидящий вверху человек не касался головой потолка.
Можно сделать конструкцию на двух опорах с дополнительным креплением к стене. Устойчивость подобной кровати — чердака значительно выше предыдущей модели, риск опрокидывания полностью отсутствует

Но монтаж производится единожды без возможности передислокации.
Приверженцам оригинального дизайна придется по душе идея сделать потолочное крепление кровати-чердака. В этом случае опорный каркас на полу полностью отсутствует.

Благодаря относительной мобильности первая конструкция кровати-чердака встречается наиболее часто.

Совет! Прежде, чем остановиться на третьем варианте, необходимо убедиться в надежности потолочных перекрытий и подобрать соответствующие крепежные элементы.

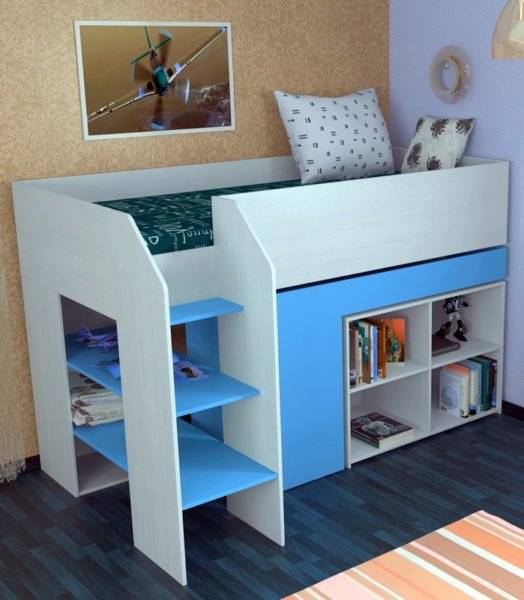

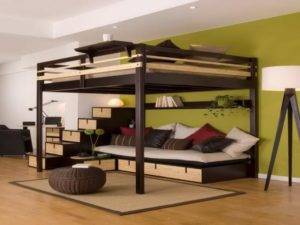

Интересные модели представлены на следующих фото:

Сделать лестницу также можно по-разному. Наклонная конструкция характеризуется большей безопасностью и комфортом. Минусом такого решения является уменьшение свободного пространства. Вертикальный подъем компактен, но удобством не отличается. По месту размещения лестницу можно сделать:

  • На фасаде кровати-чердака. В зависимости от планировки она устанавливается слева или справа.
  • Если сделать подъем на торце конструкции, фасад огораживается бортиками по всей длине.
  • Практичностью отличается выдвижная лестница, хотя сделать ее самостоятельно для многих не под силу. В профессиональном исполнении модуль с лестницей оборудуется роликами, крепление на раму кровати-чердака осуществляется петлями или металлическими крюками. Основное место размещения модуля – под вторым ярусом, при необходимости он выдвигается.
  • В отдельных случаях функцию лестницы выполняют ступени с ящиками.
  • При обустройстве детской кровати-чердака своими руками, практично рассмотреть модель лестницы с подиумом. Сделать его необходимо на уровне половины высоты конструкции и обязательно оградить перилами. В этом случае лестница получается невысокая и наклонная.

Если планируется обустроить кровати-чердаки своими руками чертежи представлены далее:

При выборе чертежей учитывайте возраст человека, для которого она предназначена:

  • Малышам, не достигшим 5-летнего рубежа, достаточно компактной модели 0,7х1,6 м при высоте 1,2 м.
  • Школьнику потребуется больше места, оптимальные габариты 0,9х2,0 м или 1,4х2,0 м при высоте 1,8 м.
  • Взрослой молодой особе удобно разместиться на двуспальной кровати 1,4х2 м, высота которой ориентирована на высоту потолков.

Варианты размещения в интерьере

До недавнего времени кровати-чердаки производились преимущественно для детей и подростков. Сегодня желание иметь полноценную спальню для владельцев небольших квартир стало больше правилом, чем исключением.

Спальня (включая еще одну зону) размещается всего у одной стенки. Каждую спальную зону необходимо дополнить индивидуальным мягким освещением. Угловой моделью можно заполнить место в определенной зоне комнаты, оставив остальное пространство свободным.

Если свободное пространство наверху позволяет человеку не только лежать, но и сидеть на кровати, то можно разместить полочки для журналов, книг или для чашки кофе.

Кровать замок с горкой

Этот пример впечатляет. Настоящий сказочный замок кровать, с большой игровой площадкой, горкой и удобными стеллажами. При покраске обязательно сделайте так, чтобы это выглядело как что-то из сказки. Можете использовать искусственную технику рисования, чтобы замок выглядела так, будто построен из камня или кирпича, или покрасьте своим любимым цветом. В любом хорошем замке должны быть двери и окна, а еще можно установить цветочные ящики и виноградные лозы, растущие по бокам. Вырежьте проемы и либо нарисуйте цветы и виноградные лозы, либо купите искусственные, которые можно прикрепить к фанере.

Источник фото: www.liveinternet.ru/users/ir22ina/post344512603/#

Двухъярусная кровать замок для девочек

Потрясающая двухъярусная кровать замок, сделанная дорогим папой. Один отец решил, что его две маленькие девочки просто не могут жить без собственного розового замка, поэтому он сделал удивительную самодельную двухъярусную кровать замок своими руками и силой своего воображения!

Также есть горка и другие приспособления для игр. К сожалению, инструкция отсутствует, но есть несколько пошаговых фото и чертеж, для тех кто имел дело со столяркой, это достаточно информации, чтобы сделать замок кровать своими руками.

Источник фото: makezine.com/2014/12/15/diy-castle-bunk-bed/

Посмотрите еще 5 примеров как сделать кровать замок своими руками

Вот первый пример, как сделать кровать замок для девочки. Вы можете сделать простую двухъярусную кровать, с дизайном, который будет напоминать внешний вид сказочного замка. Просто возьмите лист фанеры, нарезанный по размеру, и прикрепите с каждой стороны кровати, чтобы он служил в качестве турели. Затем соедините деревянные квадратики, расположенные на расстоянии нескольких сантиметров, вдоль верхней стены и башен для имитации зубчатых стен. Маленьким девочкам, конечно, нравятся замки принцессы, поэтому покрасьте в розовый цвет, еще для декора можно использовать занавески в окнах и над входом. Мастер класс, как сделать кровать замок своими руками, смотрите ниже на пошаговых фото.

Источник фото: shnyagi.net/34553-krovat-zamok-dlya-dochki-svoimi-rukami.html

Посмотрите еще такой вариант, второй пример как сделать кровать-замок для ребенка своими руками!

Для изготовления использовалась 10 мм фанера и 100 мм брус, поэтому конструкция получилась прочной и основательной. На подготовку и сборку кровати замка ушло 1,5 месяца и приблизительно 40 тысяч (рублей) по ценам 2014 года.

Источник фото: aparo.ru/2016/12/17/krovat-zamok-dlya-lyubimoj-docheri-svoimi-rukami/

Третий пример, как сделать кровать замок из листов МДФ и фанеры.

Один совет, когда будете работать с МДФ, делайте это в специальной мастерской или с помощью настольной пилы, подключенной к вакууму. Инструкцию по изготовлению кровати замка читайте на сайте.

Источник фото: www.instructables.com/id/Princess-Castle-BedPlayset/

Четвертый пример. Если в детской комнате есть подходящая ниша, можно сделать для ребенка вот такую встроенную детскую кровать своими руками в виде замка.

Основа конструкции – встроенная двухъярусная кровать. Замок сделан из МДФ и прикреплен к каркасу двухъярусной кровати. Используя этот дизайн, вы можете сделать любой тип тематической кровати – замок, домик или пожарную машину. Поскольку весь материал основан на размере комнаты или ниши в стене, здесь не представлено точных размеров. Но пошаговую инструкцию, как сделать кровать замок своими руками, вы можете прочитать на сайте.

Источник фото: www.instructables.com/id/Legend-of-Zelda-Hyrule-Castle-Bed/

И еще пятый пример, шикарная кровать-замок для дочки, сделанная своими руками

Конструкция полностью придумана и разработана автором проекта. Для изготовления использовались сосновый мебельный щит, фанера, декоративный кирпич из гипса, акриловые краски. Как был построен этот замок, смотрите на фото в галерее.

Источник фото: love-komfort.ru/2018/01/20/ruki-rastut-otkuda-nuzhno-shikarnaja-krovat-zamok-dlja-dochki-sdelannaja-svoimi-rukami/

Подготовка необходимых деталей и материалов

Изготовление кроватей чердаков своими руками чаще всего выполняется из дерева, за счет простоты его обработки и приятного внешнего вида. Да и сам процесс изготовления проще, по сравнению с металлическими конструкциями, для изготовления которых необходимы навыки в сварочных работах.

Особое внимание нужно уделить качеству материала. Доски и брусья кровати должны быть очень хорошо высушены

Перечень материалов зависит от заранее подготовленной схемы, позволяющей произвести их расчет

На примере изготовления одной из разновидностей чердачной кровати, перечислим основные материалы и инструменты, которые потребуются в процессе работы:

Перечень материалов зависит от заранее подготовленной схемы, позволяющей произвести их расчет. На примере изготовления одной из разновидностей чердачной кровати, перечислим основные материалы и инструменты, которые потребуются в процессе работы:

  • сосновые бруски (количество и размер определяется в зависимости от выбранной модели);
  • обшивочные рейки для лестницы и перил;
  • фанера или реечное дно;
  • для покраски готового изделия используется лак, с преждевременной обработкой древесины морилкой.

Чтобы понять, как сделать кровать чердак и что для этого нужно, предлагаем ознакомиться с необходимыми деталями.

Предназначение элементов каркасаКоличествоРазмер (см)
Стойки каркаса45×10х165
Поперечные перекладины каркаса кровати25×15х95
Поперечные перекладины спинок кровати и укрепляющие элементы ее стоек45×10х95
Продольные перекладины спинок кровати45×10х190
Продольные перекладины каркаса25×15х190
Рейки для укладки днища из фанеры25×5х190
Доски для изготовления подиума лестницы25×10х80
Две поперечных доски для укрепления стоек подиума25×10х95
Верхняя продольная доска каркаса подиума15×10х105
Верхние поперечные доски подиума25×10х50
Настил подиума125×10х55
Доски для лестницы, с запиленными концами под 45 градусов, так, чтобы они не были параллельными25×15х100
Доски, держатели ступеней лестницы. Концы запилены под 45 градусов.62.5×5х20
Ступени лестницы65 x10х45

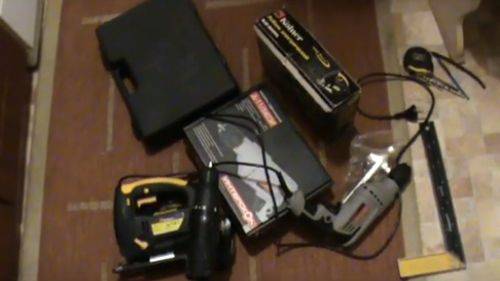

Также потребуются инструменты:

  • лобзик или циркуляционная пила;
  • шуруповерт;
  • дрель;
  • кондуктор для высверливания отверстий;
  • шлифовальная машинка;
  • сверло зенкерное;
  • рулетка;
  • уголок;
  • карандаш;
  • защитные очки;
  • пылесос.

Если при возведении чердачной конструкции планируется обустройство рабочей зоны в виде тумбочного стола, шкафчиков или чего-то другого, дополнительно следует позаботиться о приобретении МДФ или ДСП.

Инструменты

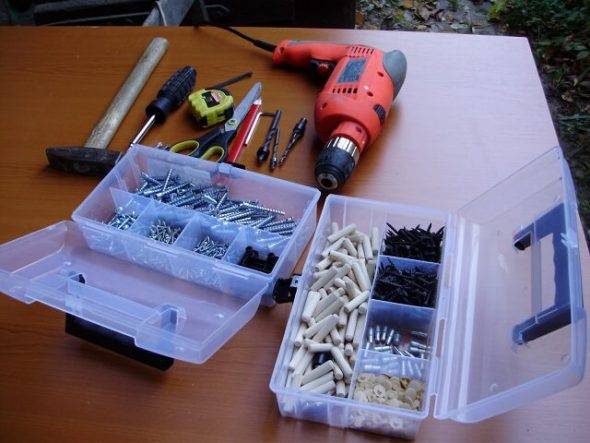

Крепежи

Изготовление кровати чердака своими руками: основные этапы

Своими руками не так сложно выполняется подростковая двухъярусная кровать. Ее можно сделать из древесины, которая легко обрабатывается. Чтобы сделать конструкцию из металла, необходим опыт работы со сварочным аппаратом.

Простую конструкцию можно сделать самостоятельно, воспользовавшись подробной инструкцией

Каркасная конструкция выполняется из досок и брусков. При этом применяются ДВП, ДСП и МДФ.

При изготовлении кровати необходимо использовать такие этапы:

  • детали шлифуются наждачной бумагой. При этом нельзя допускать сколы или острые углы;
  • брус и доски обрабатываются антисептическими препаратами;
  • во время сборки высверливаются отверстия. Перед фиксацией элементов все отверстия промазываются клеевым раствором.

Особое внимание стоит уделить каркасной системе

Приступая к изготовлению двухъярусной детской кровати с рабочей зоной необходимо выбрать качественный материал. Брус должен быть хорошо просушен, а уровень влажности не должен превышать 18%. Для крепежа рекомендуется использовать соединение шипа в паз. При наличии фрезеровочного приспособления рекомендуется в стойках сделать отверстия род шипы. Сборка выполняется с помощью клея, а затем крепеж дополняется качественными саморезами.

Как использовать чертежи и размеры кровати чердака

Чтобы сделать качественный гарнитур требуется правильный чертеж с размерами. Кровать-чердак может быть выполнена в трех вариантах конструкций:

  • модель на четырех опорных элементах. При этом нужно учитывать промежуток от второго яруса до потолка. Ребенок в сидячем положении не должен доставать головой до поверхности потолка;
  • модель с крепежом к стене выглядит как каркас на двух опорах и с фиксацией к стене. Подобная конструкция становится максимально устойчивой;
  • оригинальным вариантом является потолочное крепление.

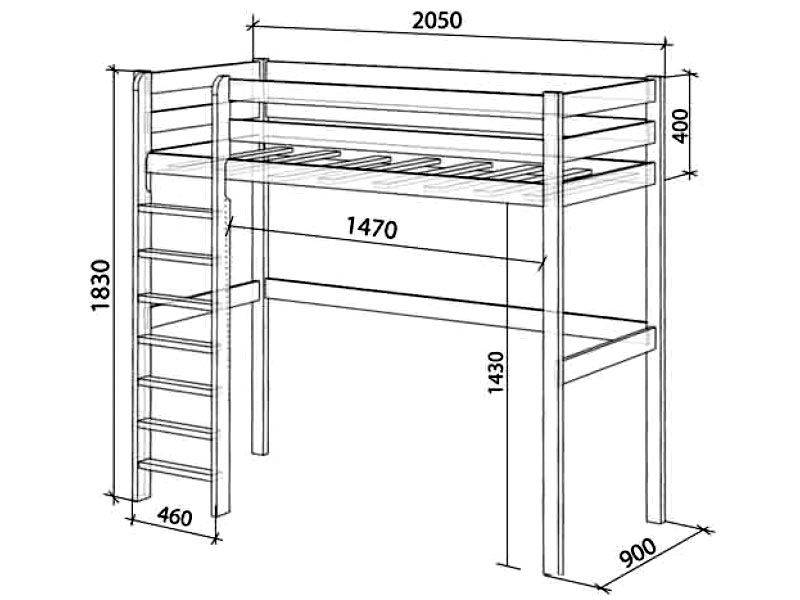

Чертеж простой модификации

На чертежах и схемах кроватей-чердаков своими руками показывается расположение лестницы, которая может находиться на фасаде конструкции и на торце. В некоторых случаях используется выкатная лестница. Для крепления на раму используются петли и крюки из металла. К безопасным вариантам относится модель с подиумом.  Это наклонная лестница с перилами.

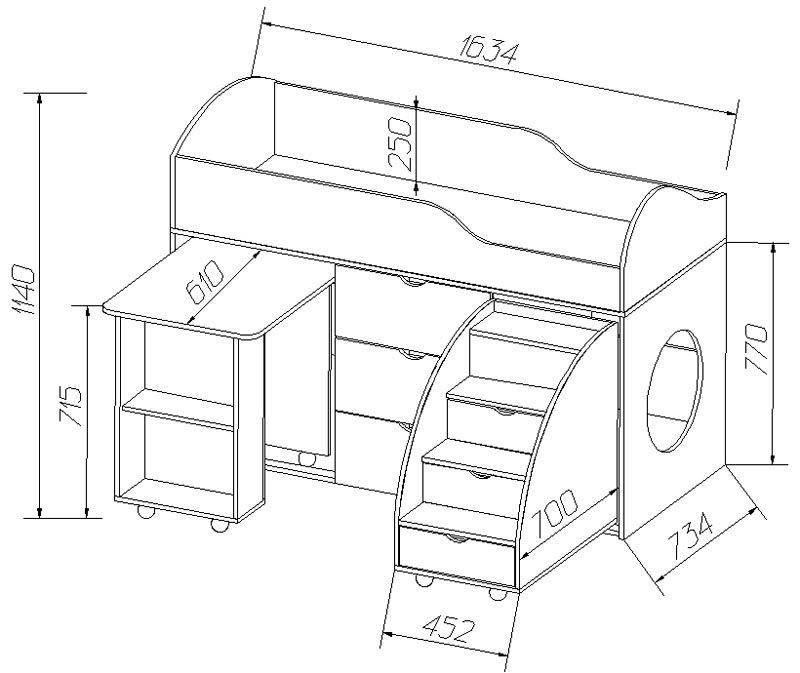

Вариант чертежа с дополнительными полками

Чертеж детской кроватки предполагает наличие всех необходимых размеров. Если гарнитур предназначен для ребенка до 5 лет, то стоит выбрать размеры 70*60 см. Для школьника подойдет вариант 90*200 см.

Особенности пошагового изготовления кровати чердака для подростка с рабочей зоной

Рассмотрим, как смастерить кровать-чердак своими руками из дерева.

ФотоЭтапы работ
Для работы понадобятся такие инструменты, как дрель, шуруповерт  и уровень.

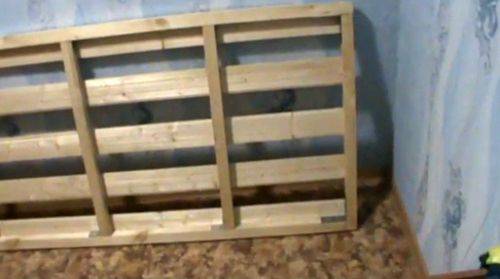

Сначала собирается лежак из брусков.
Делается каркас. Для этого берется рама из бруса и 4 опоры. Для рамы применяются доски бортика и опорный брус. Они фиксируются к стойкам с помощью винтового соединения. Крепеж может выполняться при помощи металлических уголков.
На высоте 30-40 см опоры следует зафиксировать рейками. На опорный брус крепится несколько поперечных реек. Все части дополнительно фиксируются уголками.

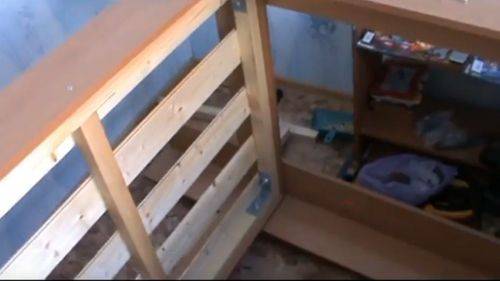

К опорным элементам крепятся рейки ограждения. При этом высота бортиков может достигать 40 см. Если ребенок маленький устанавливаются не только продольные доски, но и поперечные.

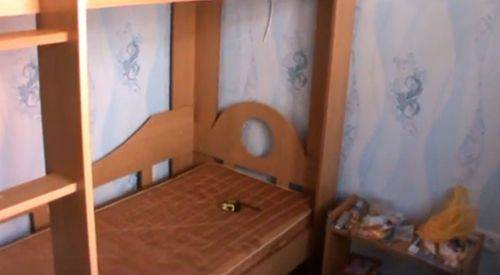

Конструкция кровати полностью собирается.
Лестницу делают под наклоном или вертикальную, а также закрепляют на ней раму.
Готовую мебель покрывают лаком. Лучше это сделать два раза. На лежаки нужно положить матрасы.

При тщательном изучении инструкции проблем с тем, как  собрать кровать-чердак не возникнет
